ГОСТ 28688-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БАТАРЕИ АККУМУЛЯТОРНЫЕ НИКЕЛЬ-
КАДМИЕВЫЕ ДЛЯ ПАССАЖИРСКИХ
ВАГОНОВ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ







Москва
Стандартинформ
2005



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством электротехнической промышленности и приборостроения СССР

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам № 2653 от 17.10.90 стандарт Совета экономической взаимопомощи СТ СЭВ 2270-89 «Батареи аккумуляторные никель-кадмиевые для пассажирских вагонов. Обозначения, размеры и номинальные емкости» введен в действие непосредственно в качестве государственного стандарта СССР с 01.07.91

3. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

4. ПЕРЕИЗДАНИЕ. Май 2005 г.



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БАТАРЕИ АККУМУЛЯТОРНЫЕ НИКЕЛЬ-КАДМИЕВЫЕ
ДЛЯ ПАССАЖИРСКИХ ВАГОНОВ

Основные параметры и размеры

Nickel-cadmium accumulators for railway carriages.
Basic parameters and dimensions

ГОСТ
28688-90

Дата введения 01.07.91

Настоящий стандарт распространяется на аккумуляторные никель-кадмиевые батареи для пассажирских вагонов, состоящие из закрытых аккумуляторов в стальных и пластмассовых сосудах номинальной емкостью не менее 100 А • ч и номинальным напряжением 1,2 В.

1. Обозначение батареи

Батареи аккумуляторные никель-кадмиевой системы (К) подразделяют в зависимости от:

- конструкции положительных электродов аккумулятора:

Р - с ламельными электродами,

S - со спеченными (металлокерамическими) электродами;

- режима разряда:

L - длительного режима разряда,

М - среднего режима разряда,

Н - короткого режима разряда,

X - сверхкороткого режима разряда:

- материала бака аккумулятора:

Р - пластмассовый бак,

без обозначения - стальной бак.

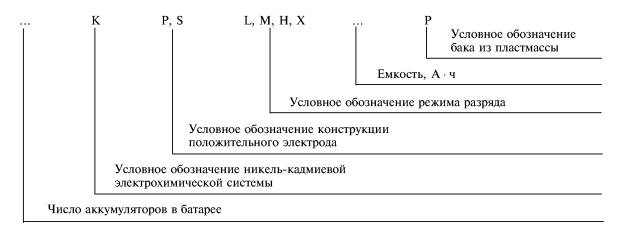

2. Условное обозначение аккумуляторной батареи проставляют по схеме:

Примеры условного обозначения:

Батарея из пяти никель-кадмиевых закрытых аккумуляторов с ламельными положительными электродами среднего режима разряда емкостью 120 А × ч в пластмассовом баке:

Батарея 5КРМ120Р

То же из десяти никель-кадмиевых закрытых аккумуляторов с панцирными положительными электродами короткого режима разряда емкостью 100 А × ч в стальном баке:

Батарея 10KSH100

3. Аккумуляторные батареи должны соответствовать чертежу.

Габаритные размеры и номинальная емкость батареи должны соответствовать приведенным в таблице.

Обозначение батареи

Номинальная емкость, А × ч, не менее

Номинальное напряжение, В

Габаритные размеры, мм

L-10

В-10

H-10

6КР...100

100

7,2

393

252

370

10КР...100

100

12,0

682

252

392

10КР...100Р

100

12,0

849

174

400

5КР...120

120

6,0

450

230

356

6КР...125

125

7,2

537

252

370

6КР...150

150

7,2

537

252

370

ЗКР...270

270

3,6

484

252

375

ЗКР...370

370

3,6

500

252

400

ЗКР...370Р

370

3,6

440

240

392
