МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Система несущих конструкций серии 482,6 мм

ПАНЕЛИ И СТОЙКИ

Основные размеры

System of bearing structures of the 482,6 mm series.
Panels and racks. Main dimensions

ГОСТ
28601.1-90

Дата введения 01.01.91

1. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ

Настоящий стандарт распространяется на панели и стойки, применяемые в системе несущих конструкций серии 482,6 мм, и устанавливает их основные размеры.

Стандарт следует применять совместно с ГОСТ 28601.2 и ГОСТ 28601.3.

Стандарт устанавливает обязательные требования.

2. РАЗМЕРЫ ПАНЕЛЕЙ

Размеры панелей указаны на черт. 1 - 3 и в таблице.

Буква U означает вертикальное приращение, равное 44,45 мм.

Допуски не суммируются.

Черт. 1

Черт. 2

Черт. 3

мм

Чертеж	Тип панели^*	А	Е	Z	Y
Чертеж	Тип панели^*	±0,4
1	1U	5,9	43,6	-	-
1	2U	37,7	88,1	-	-
2	1U	5,9	43,6	31,80	-
	2U	5,9	88,1	76,20	-
	3U	37,7	132,5	57,15	-
	4U	37,7	177,0	101,60	-
	5U	37,7	221,5	146,10	-
	6U	37,7	265,9	190,50	-
3	6U	37,7	265,9	57,15	76,20
	7U	37,7	310,3	88,90	57,15
	8U	37,7	354,8	101,60	76,20
	9U	37,7	399,2	101,60	120,60
	10U	37,7	443,7	101,60	165,10
	11U	37,7	488,1	133,30	146,10
	12U	37,7	532,6	133,30	190,60
	13U	37,7	577,1	133,30	235,10
	14U	37,7	621,5	133,30	279,50
	14U	82,1	621,5	44,45	368,30

^* См. черт. 6

3. ФОРМА ПАЗА

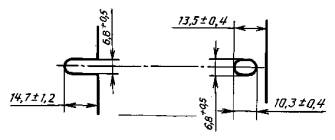

Размеры и форма пазов указаны на черт. 4.

Черт. 4

Примечание. Открытые и закрытые пазы являются стандартными.

4. РАЗМЕРЫ СТОЕК

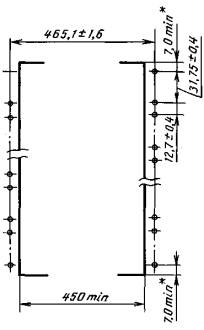

Размеры стоек указаны на черт. 5.

^* На практике (7,9 ± 0,8) мм.

Черт. 5

4.1. Допуск между любыми двумя отверстиями на расстоянии до 1 м равен ± 0,4 мм.

4.2. Допускаются дополнительные отверстия.

5. ТИПЫ ПАНЕЛЕЙ

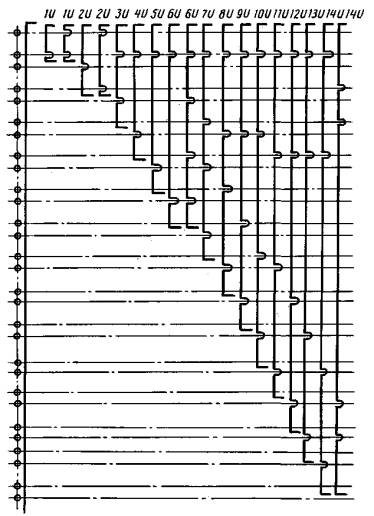

5.1. Типы панелей приведены на черт. 6.

Черт. 6

ПРИЛОЖЕНИЕ

Обязательное

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОК НА СТАНДАРТЫ СЭВ ССЫЛКАМ НА ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Раздел, в котором приведена ссылка	Обозначение стандарта СЭВ	Обозначение государственного стандарта
1	СТ СЭВ 6688-89	ГОСТ 28601.2-90
1	СТ СЭВ 6689-89	ГОСТ 28601.3-90

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством электротехнической промышленности и приборостроения СССР

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 28.06.90 № 2002 стандарт Совета Экономической Взаимопомощи СТ СЭВ 834-89 «Система несущих конструкций серии 482,6 мм. Панели и стойки. Основные размеры» введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.91

3. Стандарт эквивалентен международному стандарту МЭК 297-1

4. ВЗАМЕН ГОСТ 26.202-81

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
