ГОСТ 28487-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЬБА КОНИЧЕСКАЯ ЗАМКОВАЯ
ДЛЯ ЭЛЕМЕНТОВ БУРИЛЬНЫХ КОЛОНН

ПРОФИЛЬ. РАЗМЕРЫ. ДОПУСКИ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЬБА КОНИЧЕСКАЯ ЗАМКОВАЯ ДЛЯ ЭЛЕМЕНТОВ
БУРИЛЬНЫХ КОЛОНН

Профиль. Размеры. Допуски

Tool-joint tapered thread for drill string elements.
Profile. Dimensions. Tolerances

ГОСТ
28487-90

Дата введения 01.01.93

Все требования стандарта являются обязательными, кроме приложений 1 - 3.

1. ПРОФИЛЬ

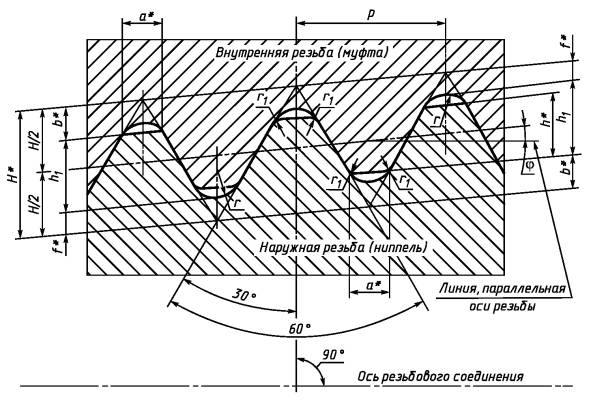

Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой и левой) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

(Измененная редакция, Изм. № 1).

* Размеры для справок.

P - шаг резьбы; K - конусность резьбы; j - угол уклона резьбы; Н - высота исходного треугольника резьбы; h₁ - высота профиля резьбы; h - рабочая высота профиля резьбы; b - срез вершины резьбы; f - срез впадины резьбы; а - ширина площадки резьбы; r - радиус закругления впадины резьбы; r₁ - радиус закругления вершин профиля резьбы

Черт. 1

Таблица 1

Размеры в мм

Параметры и элементы резьбы	Форма профиля
Параметры и элементы резьбы	I	II	III	IV	V
Число витков на 25,4 мм	5	4
Р	5,08	6,35
K (2tgφ)	1 : 4		1 : 6		1 : 4
φ	7º7′30"		4°45′48"		7°07′30"
Н	4,376	5,471	5,487		5,471
h₁	2,993	3,742	3,755	3,095	3,083
h	2,626	3,283	3,293	2,633	2,625
b	0,875	1,094	1,097	1,427	1,423
f	0,508	0,635		0,965
a	1,016	1,270		1,651
r*	0,508	0,635		0,965
r₁	0,38

____________

* Размер приведен для проектирования резьбообразующего инструмента.

Примечания:

1. Шаг резьбы Р измеряется параллельно оси резьбы.

2. Указанная точность размера h₁ необходима для определения параметров профиля резьбы для резьбообразующего инструмента.

2. РАЗМЕРЫ

Размеры замковых резьбовых соединений, состоящих из ниппельной части с наружной резьбой и муфтовой части с внутренней резьбой, должны соответствовать указанным на черт. 2 и в табл. 2.

Требования к форме и размерам зарезьбовых разгружающих канавок указаны в приложении 3.

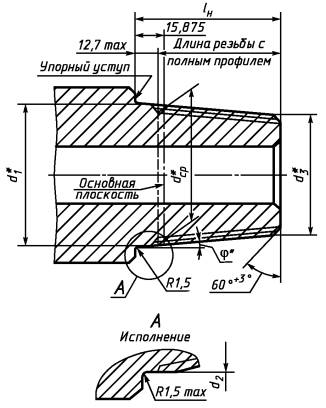

Ниппель

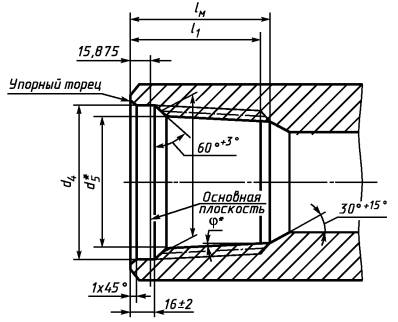

Муфта

_____________

* Размеры для справок.

d_cp - средний диаметр резьбы в основной плоскости; d₁ - диаметр большего основания конуса; d₂ - диаметр проточки; d₃ - диаметр меньшего основания конуса; l_н - длина конуса; d₄ - диаметр конусной выточки в плоскости торца; d₅ - внутренний диаметр резьбы в плоскости торца; l_м - глубина конуса; l₁ - минимальная длина резьбы с полным профилем

Черт. 2

Таблица 2

Размеры в мм

Обозначение замковой резьбы	Форма профиля	d_cp	d₁	d₂ ± 0,4	d₃	l_H - 2,0	d₄ ± 0,6	d₅	l_M + 9,0	l₁
З-65	IV	59,817	65,10	61,9	52,43	76	66,7	59,83	92	79
З-66	I	60,080	66,68	63,9	47,68	76	68,3	61,42	92	79
З-73	IV	67,767	73,05	69,8	60,38	76	74,6	67,78	92	79
З-76	I	69,605	76,20	73,4	53,95	89	77,8	70,95	105	92
З-86	IV	80,848	86,13	82,9	71,29	89	87,7	80,86	105	92
З-88	I	82,293	88,89	86,1	65,14	95	90,5	83,64	111	98
З-94	IV	89,687	94,97	91,8	79,13	95	96,8	89,70	111	98
З-101	I	94,844	101,44	98,6	77,69	95	102,8	96,19	111	98
З-102	IV	96,723	102,00	98,8	85,00	102	103,6	96,74	118	105
З-108	IV	103,429	108,71	105,5	89,71	114	110,3	103,44	130	117
З-117	I	110,868	117,46	114,7	90,46	108	119,1	112,21	124	111
З-118	IV	112,192	117,47	114,3	98,47	114	119,1	112,20	130	117
З-121	I	115,113	121,71	118,9	96,21	102	123,8	116,46	118	105
З-122	IV	117,500	122,78	119,6	103,78	114	124,6	117,51	130	117
З-133	IV	128,059	133,34	130,1	114,34	114	134,9	128,07	130	117
З-140	II	132,944	140,20	137,4	110,20	120	141,7	133,63	136	123
З-147	III	142,011	147,95	145,1	126,78	127	150,0	141,36	143	130
З-149	V	142,646	149,24	144,9	117,49	127	150,8	143,99	143	130
З-152	III	146,248	152,19	149,4	131,02	127	154,0	145,60	143	130
З-161	III	155,981	161,92	159,1	140,75	127	163,8	155,33	143	130
З-163	V	156,921	163,52	159,2	128,52	140	165,1	158,26	156	143
З-171	III	165,598	171,54	168,7	150,37	127	173,8	164,95	143	130
З-177	II	170,549	177,80	175,0	144,55	133	180,2	171,23	149	136
З-185	V	179,146	185,74	181,4	147,74	152	187,3	180,49	168	155
З-189	III	183,488	189,43	186,6	168,26	127	192,0	182,84	143	130
З-201	II	194,731	201,98	199,2	167,98	136	204,4	195,42	152	139
З-203	V	196,621	203,22	198,8	161,97	165	204,8	197,96	181	168

(Измененная редакция, Изм. № 1).

3. ОБОЗНАЧЕНИЯ

3.1. В условное обозначение замковой резьбы входит: буква «З», диаметр большего основания конуса наружной резьбы в соответствии с таблицей 2 (указывается только целая часть размера в миллиметрах) и обозначение настоящего стандарта

Например:

З-133 ГОСТ 28487-90

То же, с левой резьбой:

З-133 LH ГОСТ 28487-90

Исключение составляет резьба З-118, диаметр конуса которой d₁ = 117,47 мм.

3.2. Соответствие обозначения отечественной замковой резьбы обозначению замковой резьбы по стандарту США: API 7 указано в приложении 1.

4. ДОПУСКИ

4.1. Предельные отклонения основных размеров резьбовых соединений должны соответствовать указанным в табл. 2.

4.2. Предельные отклонения параметров замковой резьбы не должны превышать следующих:

шага на длине резьбы 25,4 мм между любыми двумя нитками, мм..........................	±0,05
шага на всей длине резьбы, мм......................................................................................	±0,11
угла наклона боковой стороны профиля 30°................................................................	±30¢
конусности на длине конуса 100 мм:
наружного и среднего диаметра наружной резьбы, мм..............................................	+0,25
внутреннего и среднего диаметра внутренней резьбы, мм........................................	-0,25
радиуса закругления вершин профиля резьбы r₁, мм..................................................	+0,2

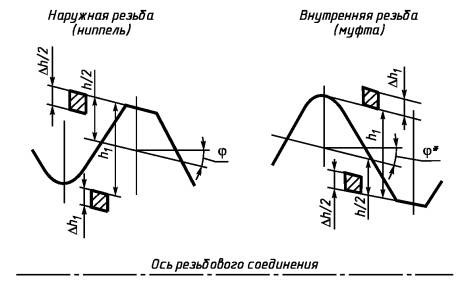

4.3. Предельные отклонения высоты профиля замковой резьбы должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

мм

Шаг резьбы Р	Предельные отклонения высоты профиля наружной и внутренней резьбы
Шаг резьбы Р		∆h₁
5,08	-0,120	+0,080
6,35	-0,180	+0,120

Примечание. Предельные отклонения, указанные в табл. 3, являются исходными для проектирования резьбообразующего инструмента и факультативными для изделий.

4.4. Допуск перпендикулярности упорного уступа и упорного торца к оси резьбы не должен быть более 0,1 мм, а допуск плоскостности на ширине упорного уступа и упорного торца - 0,07 мм.

4.5. Параметры шероховатости поверхности резьбы Ra должны быть не более 3,2 мкм.

4.6. Заходный виток наружной и внутренней резьбы должен быть притуплен до основания профиля или выполнен в виде скоса под углом 60°^+3° (черт. 2).

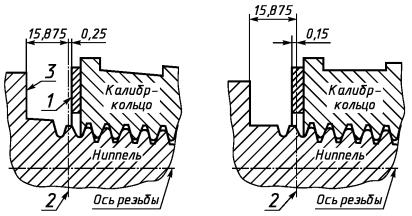

4.7. Величина натяга наружной замковой резьбы, контролируемая любым рабочим резьбовым калибром-кольцом, должна соответствовать значению мм (черт. 4).

Черт. 4

4.8. Величина натяга внутренней замковой резьбы до З-122 включительно, контролируемая любым рабочим резьбовым калибром-пробкой, должна находиться в пределах, указанных на черт. 5, для остальных резьб - на черт. 6.

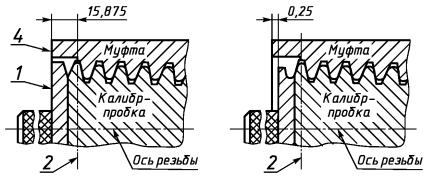

Черт. 5

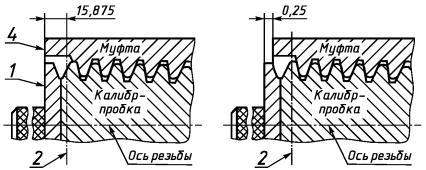

Черт. 6

Примечание к черт. 4 - 6: 1 - контрольная плоскость, 2 - основная плоскость; 3 - упорный уступ; 4 - упорный торец.

4.6 - 4.8. (Измененная редакция, Изм. № 1).

4.9. Остальные требования к замковой резьбе указаны в приложении 2.

ПРИЛОЖЕНИЕ 1
Справочное

Таблица 4

Соответствие обозначения отечественной замковой резьбы обозначению замковой резьбы
по стандарту API 7 (США)**

Обозначение замковой резьбы	Зарубежный аналог резьбы по стандарту API 7	Форма профиля по ГОСТ 28287	Форма профиля по стандарту API 7
З-65	NC-23	IV	V-0,038R
З-66	2 3/8 Reg	I	V-0,040
З-73	NC-26 (2 3/8 IF)*	IV	V-0,038R
З-76	2 7/8 Reg	I	V-0,040
З-86	NC-31 (2 7/8 IF)*	IV	V-0,038R
З-88	3 1/2 Reg	I	V-0,040
З-94	NC-35	IV	V-0,038R
З-101	3 1/2 FH	I	V-0,040
З-102	NC-38 (3 1/2 IF)*	IV	V-0,038R
З-108	NC-40 (4 FH)*	IV	V-0,038R
З-117	4 1/2 Reg	I	V-0,040
З-118	NC-44	IV	V-0,038R
З-121	4 1/2 FH	I	V-0,040
З-122	NC-46 (4 IF)*	IV	V-0,038R
З-133	NC-50 (4 1/2 IF)*	IV	V-0,038R
З-140	5 1/2 Reg	II	V-0,050
З-147	5 1/2 FH	III	V-0,050
З-149	NC-56	V	V-0,038R
З-152	6 5/8 Reg	III	V-0,050
З-161	-	III	V-0,050
З-163	NC-61	V	V-0,038R
З-171	6 5/8 FH	III	V-0,050
З-177	7 5/8 Reg	II	V-0,050
З-185	NC-70	V	V-0,038R
З-189	-	III	V-0,050
З-201	8 5/8 Reg	II	V-0,050
З-203	NC-77	V	V-0,038R

___________

* В скобках приведены обозначения выходящих из употребления резьб по стандарту API 7 с формой профиля V - 0,065, имеющих площадки по впадинам резьбы, но обеспечивающих взаимозаменяемость с соответствующими резьбами типа NC.

** Издание 01.08.90.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ТРЕБОВАНИЯ К ЗАМКОВОЙ РЕЗЬБЕ

1. Применение замковой наружной резьбы с цилиндрической поверхностью у основания конуса (черт. 1 исполнение А) определяется разработчиком и указывается в технической документации на конкретное изделие.

2. Для предохранения замковой резьбы от коррозии и заедания применяется фосфатирование или другие способы защиты поверхности, например, поликомпозиционными покрытиями на основе меди. Для повышения сопротивления усталости может применяться обкатка роликом, выполнение соединений коническими или цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия, метод повышения сопротивления усталости указывается в технической документации на конкретное изделие.

3. Тип смазки, применяемой в зависимости от условий эксплуатации замковой резьбы, указывается в нормативно-технической документации на конкретное изделие.

4. Отклонение перпендикулярности упорных поверхностей проверяется одновременно с проверкой резьбы калибрами и равно разности наибольшего и наименьшего расстояния между контрольной плоскостью калибра и упорными поверхностями замковой резьбы.

5. Конусность по наружному диаметру наружных резьб и по внутреннему диаметру внутренних резьб проверяется гладкими коническими калибрами (кольцами и пробками) с применением пластинчатого щупа шириной 3 мм для резьбы до З-133 включительно и шириной 4 мм для остальных резьб или проверяется при помощи других средств измерения.

6. Перед проверкой натяга поверхности наружной и внутренней резьбы должны быть тщательно очищены и на поверхности резьбы должен быть нанесен тонкий слой жидкого масла. Усилия одного рабочего, применяющего рычаг длиной 150 мм, должно быть достаточно для навинчивания резьбового калибра на резьбу до отказа.

ПРИЛОЖЕНИЕ 3
Рекомендуемое

1. Форма и размеры зарезьбовых разгрузочных канавок внутренней и наружной резьбы (муфты и ниппеля) приведены на черт. 7 - 9 и в табл. 5.

Могут применяться другие формы разгрузочных канавок, способствующих повышению сопротивления усталости резьбовых соединений.

Параметр шероховатости поверхности зарезьбовых разгрузочных канавок Ra должен быть не более 1,6 мкм; целесообразно обкатать роликом.

2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки. Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразно при больших крутящих моментах свинчивания соединения и небольшом числе рабочих витков резьбы.

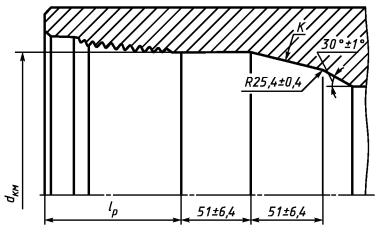

Зарезьбовая разгрузочная канавка внутренней резьбы (муфты)
с цилиндрическим участком (d_км) - вариант I

Черт. 7

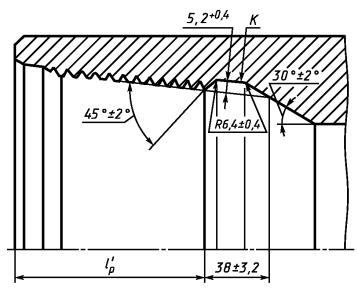

Зарезьбовая разгрузочная канавка внутренней резьбы (муфты) - вариант II

Черт. 8

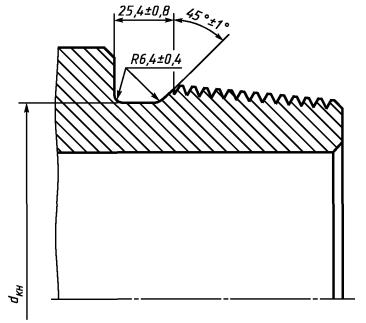

Зарезьбовая разгрузочная канавка наружной резьбы (ниппеля)

Черт. 9

Таблица 5

Обозначение замковой резьбы	Зарубежный аналог резьбы по стандарту API 7	Длина от плоскости торца до конца резьбы муфты l_р(± 1,6), мм	Диаметр цилиндрической поверхности муфты d_км (+ 0,4), мм	Конусность* гладкой поверхности, примыкающей к цилиндрической поверхности К	Диаметр канавки ниппеля d_кн (- 0,8), мм	Длина от плоскости торца до канавки муфты l′_p (- 3,2), мм
З-94	NC-35	82,6	82,2	1:6	82,2	85,7
З-101	3 1/2 FH	81,9	80,1	1:4	86,5	85,1
З-102	NC-38	88,9	88,1	1:6	89,3	92,1
З-108	NC-40	101,6	92,9	1:6	96,0	104,8
З-117	4 1/2 Reg	94,9	96,1	1:4	102,1	98,1
З-118	NC-44	101,6	101,6	1:6	106,4	104,8
З-121	4 1/2 FH	88,9	100,4	1:4	106,8	92,1
З-122	NC-46	101,6	106,8	1:6	109,9	104,8
З-133	NC-50	101,6	117,5	1:6	120,6	104,8
З-140	5 1/2 Reg	108,0	114,3	1:4	123,4	111,1
З-147	5 1/2 FH	114,3	129,9	1:6	133,5	117,5
З-149	NC-56	114,3	121,8	1:4	134,5	117,5
З-152	6 5/8 Reg	114,3	134,1	1:6	137,7	117,5
З-161	-	114,3	143,8	1:6	147,4	117,5
З-163	NC-61	127,0	133,0	1:4	148,8	130,2
З-171	6 5/78 FH	114,3	153,5	1:6	157,0	117,5
З-177	7 5/8 Reg	120,6	148,8	1:4	162,7	123,8
З-185	NC-70	139,7	152,0	1:4	171,0	142,9
З-189	-	114,3	171,3	1:6	174,9	117,5
З-201	8 5/8 Reg	123,3	173,0	1:4	186,9	127,0
З-203	NC-77	152,4	166,3	1:4	188,5	155,6

___________

* Предельные отклонения конусности гладкой поверхности не должны превышать ±2,1 мм на длине 100 мм.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством нефтяной и газовой промышленности СССР, Государственным комитетом СССР по управлению качеством продукции и стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.03.90 № 614

3. ВВЕДЕН ВПЕРВЫЕ

4. ИЗДАНИЕ (январь 2006 г.) с Изменением № 1, утвержденным в июле 1992 г. (ИУС 10-92)
