ГОСТ 28435-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ФРЕЗЫ КОНЦЕВЫЕ С МЕХАНИЧЕСКИМ
КРЕПЛЕНИЕМ МНОГОГРАННЫХ
ТВЕРДОСПЛАВНЫХ ПЛАСТИН

ОСНОВНЫЕ РАЗМЕРЫ





Москва

Стандартинформ

2005



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФРЕЗЫ КОНЦЕВЫЕ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ
МНОГОГРАННЫХ ТВЕРДОСПЛАВНЫХ ПЛАСТИН

Основные размеры

End mills with mechanically clamped indexable inserts.

Basic dimensions

ГОСТ
28435-90

Дата введения 01.01.91

Настоящий стандарт распространяется на фрезы концевые с механическим креплением трехгранных твердосплавных пластин, предназначенные для обработки пазов и уступов в деталях из конструкционных сталей и чугуна.

1. Фрезы должны изготовляться следующих типов:

1 - c креплением пластин специальным винтом исполнений:

1 - c коническим хвостовиком (конус Морзе);

2 - c цилиндрическим хвостовиком;

2 - c креплением пластин прихватом исполнений:

1 - c коническим хвостовиком (конус Морзе);

2 - c цилиндрическим хвостовиком.

Фрезы диаметром до 25 мм изготовляют без опорных пластин, фрезы диаметром свыше 25 мм - с опорными пластинами.

2. Основные размеры фрез должны соответствовать указанным на черт. 1 - 4 и в таблице.

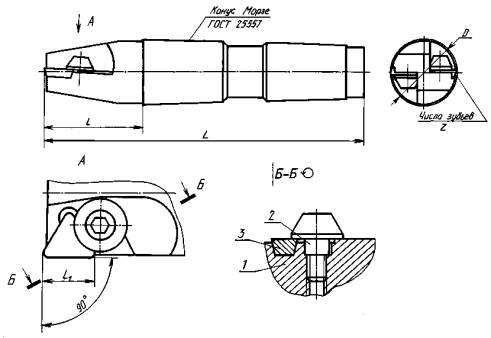

Тип 1. Фрезы диаметром до 25 мм

Исполнение 1

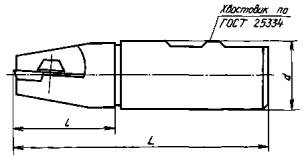

Исполнение 2

1 - корпус; 2 - винт (кол. z); 3 - пластина (кол. z)

Черт. 1

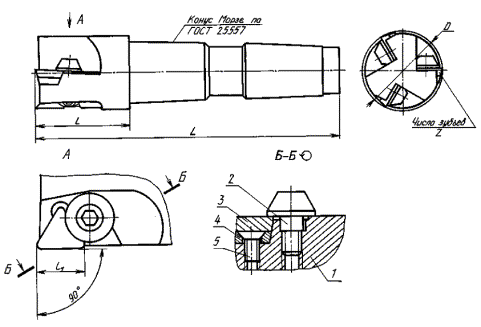

Тип 1. Фрезы диаметром свыше 25 мм

Исполнение 1

Исполнение 2

1 - корпус; 2 - винт (кол. z); 3 - пластина (кол. z); 4 - пластина опорная (кол. z); 5 - винт (кол. z)

Черт. 2

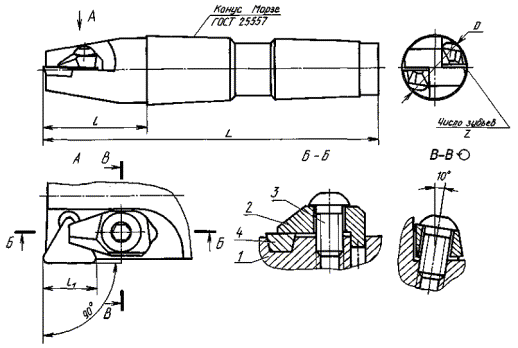

Тип 2. Фрезы диаметром до 25 мм

Исполнение 1

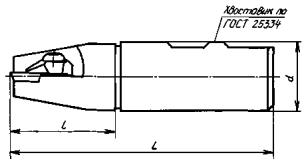

Исполнение 2

1 - корпус; 2 - прихват (кол. z); 3 - винт (кол. z); 4 - пластина (кол. z)

Черт. 3

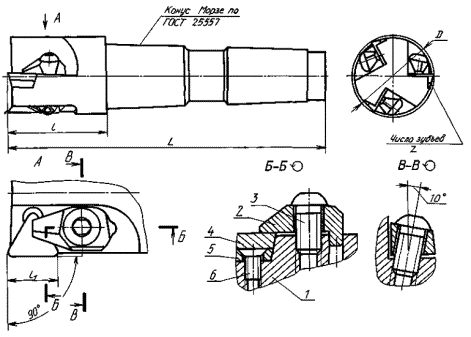

Тип 2. Фрезы диаметром свыше 25 мм

Исполнение 1

Исполнение 2

1 - корпус; 2 - прихват (кол. z); 3 - винт (кол. z); 4 - пластина (кол. z); 5 - пластина опорная (кол. z); 6 - винт (кол. z)

Черт. 4

Размеры, мм

Обозначение

Применяемость

Тип

Исполнение

D

L

l

l1

Число зубьев z

Хвостовик

Конус Морзе

d

2221-1001



1

1

12

94

25

8,5

1

2

-

2224-1001



2

75

-

12

2221-1002



1

1

16

94

2

-

2224-1002



2

75

-

16

2221-1003



1

1

20

116

30

11

2

3

-

2224-1003



2

82

-

20

2221-1004



2

1

116

3

-

2224-1004



2

82

-

20

2221-1005



1

1

25

124

38

3

-

2224-1005



2

96

-

25

2221-1006



2

1

124

3

-

2224-1006



2

96

-

25

2221-1007



1

1

32

124

16

3

-

2224-1007



2

100

-

32

2221-1008



2

1

124

3

-

2224-1008



2

100

-

32

2221-1009



1

1

40

157

48

3

4

-

2224-1009



2

110

-

32

2221-1011



2

1

157

4

-

2224-1011



2

110

-

32

2221-1012



1

1

50

157

4

4

-

2224-1012



2

110

-

32

2221-1013



2

1

157

4

-

2224-1013



2

110

-

32

Пример условного обозначения фрезы типа 1 исполнения 1 диаметром D = 12 мм с пластинами из твердого сплава марки МС 137:

Фреза 2221-1001 МС 137 ГОСТ 28435-90



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.01.90 № 104

3. Стандарт полностью соответствует СТ СЭВ 5746-86

4. Стандарт соответствует международным стандартам ИСО 6262-1-82 и ИСО 6262-2-82 в части типов и основных размеров

5. ВВЕДЕН ВПЕРВЫЕ

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. Ограничение срока действия снято по протоколу № (5-94) Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

8. ПЕРЕИЗДАНИЕ. Ноябрь 2005 г.
