ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОЛЬЦА ПРУЖИННЫЕ ДЛЯ СТОПОРЕНИЯ
ВИНТОВ И КАНАВКИ ДЛЯ НИХ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 2833-77
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МОСКВА
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Л.А. Коноров, канд. техн. наук; А.В. Громак, Г.В. Копыл
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.12.77 № 2920
3. Срок проверки - 1992 г. Периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 2833-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
7. ПЕРЕИЗДАНИЕ (апрель 1998 г.) с Изменениями № 1, 2, утвержденными в июне 1983 г., июне 1988 г. (ИУС 9-83, 10-88)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОЛЬЦА ПРУЖИННЫЕ ДЛЯ СТОПОРЕНИЯ Конструкция и размеры Spring rings for screw stoppering and grooves for them. Construction and dimensions |
ГОСТ
|
Дата введения 01.07.78
1. Настоящий стандарт распространяется на пружинные кольца, применяемые для стопорения винтов, расположенных радиально на деталях с наружным диаметром D от 20 до 170 мм и канавки для них.
(Измененная редакция, Изм. № 2).

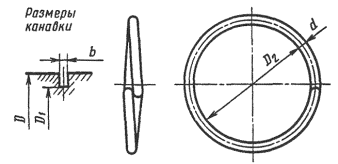

2. Конструкция и размеры пружинных колец и канавок должны соответствовать указанным на чертеже и в таблице.
мм
|
Условный диаметр кольца (диаметр детали) D |
Канавка |
Пружинное кольцо |
Длина заготовки |
Условный диаметр кольца (диаметр детали) D |
Канавка |
Пружинное кольцо |
Длина заготовки |
||||
|
D1 |
b |
D2 |
d |
D1 |
b |
D2 |
d |
||||
|
20 |
16,5 |
1,0 |
15 |
0,7 |
52 |
36 |
32 |
1,0 |
30 |
0,7 |
100 |
|
21 |
17,5 |
16 |
55 |
38 |
34 |
32 |
106 |
||||
|
22 |
18,5 |
17 |
58 |
40 |
35 |
1,2 |
1,0 |
110 |
|||
|
24 |
20,5 |
19 |
64 |
42 |
37 |
34 |
115 |
||||
|
25 |
21,5 |
20 |
68 |
45 |
40 |
38 |
126 |
||||
|
26 |
22,5 |
21 |
71 |
48 |
43 |
40 |
134 |
||||
|
28 |
24 |
22 |
75 |
50 |
45 |
140 |
|||||
|
30 |
26 |
24 |
81 |
52 |
47 |
42 |
145 |
||||
|
32 |
28 |
26 |
88 |
55 |
49 |
45 |
154 |
||||
|
34 |
30 |
28 |
93 |
60 |
54 |
50 |
168 |
||||
|
63 |
57 |
1,6 |
55 |
1,2 |
180 |
105 |
98 |
2,0 |
95 |
1,8 |
310 |
|
65 |
59 |
184 |
110 |
103 |
100 |
325 |
|||||
|
70 |
64 |
60 |
200 |
120 |
113 |
110 |
356 |
||||
|
75 |
69 |
65 |
215 |
125 |
118 |
368 |
|||||
|
80 |
74 |
70 |
230 |
130 |
123 |
120 |
388 |
||||
|
85 |
79 |
75 |
248 |
140 |
133 |
130 |
418 |
||||
|
90 |
84 |
80 |
263 |
150 |
143 |
140 |
450 |
||||
|
95 |
89 |
85 |
278 |
160 |
153 |
150 |
481 |
||||
|
100 |
94 |
90 |
294 |
170 |
163 |
160 |
514 |
||||
Пример условного обозначения пружинного кольца для детали условным диаметром D = 50 мм из проволоки класса II с цинковым покрытием толщиной 3 мкм хроматированным.
Кольцо 50 II 01 3 ГОСТ 2833-77
(Измененная редакция, Изм. № 1, 2).
3. Пружинные кольца должны изготавливаться из стальной углеродистой пружинной проволоки классов II, IIА и III по ГОСТ 9389.
4. Заусенцы на концах не допускаются.
5. Виды покрытий, их условные обозначения и толщины - по ГОСТ 1759.0. Допускается изготовлять кольца без покрытия и применять другие виды покрытий - по ГОСТ 9.306.
6. Предельные отклонения размеров D1 и длины заготовки - по h14; b, D2 - по Н14; d - по ГОСТ 9389.
(Измененная редакция, Изм. № 1).
7. Теоретическая масса колец - по приложению.
ПРИЛОЖЕНИЕ
Справочное
ТЕОРЕТИЧЕСКАЯ МАССА ПРУЖИННЫХ КОЛЕЦ
|
Условный диаметр кольца (диаметр детали) D, мм |
Масса 1000 шт., кг |
Условный диаметр кольца (диаметр детали) D, мм |
Масса 1000 шт., кг |
Условный диаметр кольца (диаметр детали) D, мм |
Масса 1000 шт., кг |
|
20 |
0,157 |
42 |
0,710 |
90 |
2,335 |
|
21 |
0,166 |
45 |
0,777 |
95 |
2,469 |
|
22 |
0,175 |
48 |
0,827 |
100 |
2,611 |
|
24 |
0,193 |
50 |
0,864 |
105 |
6,181 |
|
25 |
0,205 |
52 |
0,895 |
110 |
6,481 |
|
26 |
0,214 |
55 |
0,968 |
120 |
7,099 |
|
28 |
0,227 |
60 |
1,495 |
125 |
7,338 |
|
30 |
0,245 |
63 |
1,598 |
130 |
7,737 |
|
32 |
0,266 |
65 |
1,634 |
140 |
8,335 |
|
34 |
0,281 |
70 |
1,776 |
150 |
8,973 |
|
36 |
0,302 |
75 |
1,909 |
160 |
9,591 |
|
38 |
0,320 |
80 |
2,042 |
170 |
10,249 |
|
40 |
0,679 |
85 |
2,202 |
|
|
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2).
