УСТАНОВКИ ГАЗОТУРБИННЫЕ

ТИПЫ. РЯД МОЩНОСТЕЙ

ГОСТ 27529-87
(СТ СЭВ 3032-81)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ! СТАНДАРТ СОЮЗА ССР

УСТАНОВКИ ГАЗОТУРБИННЫЕ Типы. Ряд мощностей Gаs-turbinе рlаnts. Туреs. Sеriеs оf сарасitiеs

ГОСТ 27529-87 (СТ СЭВ 3032-81)

Дата введения 01.07.88

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на газотурбинные установки мощностью от 2,5 до 200 МВт с подводом теплоты при постоянном давлении, предназначенные для привода турбогенераторов, компрессорных машин и насосов.

Стандарт не распространяется на авиационные газотурбинные двигатели и транспортные газотурбинные установки, на технологические и утилизационные газотурбинные установки и на газотурбинные установки специального назначения.

1. Настоящий стандарт устанавливает два типа газотурбинных установок:

Э - для привода турбогенераторов;

Н - для привода компрессорных машин и насосов.

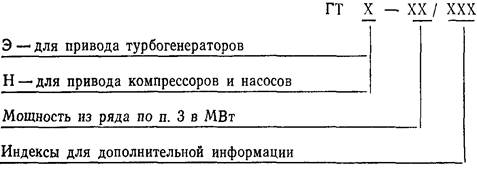

2. Обозначение газотурбинной установки должно соответствовать схеме:

Примечание. Индексы для дополнительной информации предприятие-изготовитель может использовать для обозначения модификации газотурбинной установки.

Пример обозначения газотурбинной установки для привода турбогенератора мощностью 25 МВт с обозначением 24:

ГТЭ-25/24.

3. Мощность - максимальная длительная мощность, развиваемая на клеммах турбогенератора или на муфте газотурбинной установки для привода компрессорных машин и насосов, определенная при следующих условиях:

давление и температура заторможенного потока на срезе входного патрубка компрессора - 0,1013 МПа и 288,15 К (15 °С);

статическое давление на срезе выходного патрубка турбины или на выходе из генератора - 0,1013 МПа;

низшая теплотворная способность жидкого топлива - 42000 кДж/кг, газообразного - 50000 кДж/кг

и при номинальной температуре газа перед турбиной должна соответствовать выбираемой из следующего ряда: 2,5; 4,0; 6,3; 10,0; 12,5; 16,0; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и 200 МВт.

4. Допускается отклонение мощности от значений, указанных в п. 3, в пределах от плюс 5 до минус 10 %.

5. Изменение обозначения газотурбинной установки по п. 2 при изменении мощности вследствие модификации, например из-за повышения температуры газа перед турбиной, допускается при достижении ближайшего значения из ряда по п. 3.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством тяжелого, энергетического и транспортного машиностроения СССР

2. Постановлением Государственного комитета СССР по стандартам от 17.12.87 № 4608 стандарт Совета Экономической Взаимопомощи СТ СЭВ 3032-81 «Установки газотурбинные. Типы. Ряд мощностей» введен в действие непосредственно в качестве государственного стандарта СССР с 1 июля 1988 г.

3. Срок проверки - 1993 г.; периодичность проверки 5 лет.

4. ВВЕДЕН ВПЕРВЫЕ
