ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАМЕРЫ ИОНИЗАЦИОННЫЕ ДЛЯ РЕНТГЕНОВСКИХ
АВТОМАТИЧЕСКИХ РЕЛЕ ЭКСПОЗИЦИИ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 27439-87
(СТ СЭВ 5848-86)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КАМЕРЫ ИОНИЗАЦИОННЫЕ ДЛЯ РЕНТГЕНОВСКИХ
АВТОМАТИЧЕСКИХ РЕЛЕ ЭКСПОЗИЦИИ

Основные размеры

Ionization chamers for X-ray
automatic exposure relays.
Basic dimension

ГОСТ
27439-87

(СТ СЭВ 5848-86)

Срок действия с 01.07.88
до 01.07.93

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на ионизационные камеры с предусилителем и без него, применяемые в медицинской рентгенодиагностике для автоматической экспозиции рентгенографической пленки и при электрорентгенографии.

1. Основные размеры ионизационных камер с предусилителем должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1





Номинальный размер*, см

Предпочтительное применение

Размеры, мм

b1**

l1 **

b2

l2

е

±2

±1

А35

Экрано-снимочное устройство

352

352

374

381

194

А43

Решетка для снимков

428

428

450

457

232

А44

-

-

440

440

-

А46

-

-

465

465

-

_________

* Указывается на камере.

** Максимальные размеры, определяющие площадь пропускания рентгеновского излучения.

Основные размеры ионизационных камер с изоляцией должны быть не более для номинального размера: А35: b2 + 18 мм, l2 + 11 мм; А43: b2 + 10 мм, l2 + 3 мм.

2. Основные размеры ионизационных камер без предусилителя должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 2





Номинальный размер*, см

Предпочтительное применение

Размеры, мм

b1**

l1**

b2

l2

е

±2

±1

В35

Экрано-снимочное устройство

354

344

380

380

190

В36







356

380



В41

Решетка для снимков

414

404

440

440

220

________

* Указывается на камере.

** Максимальные размеры, определяющие площадь пропускания рентгеновского излучения.

________

* Внутри ограничения.

** Вне ограничения.

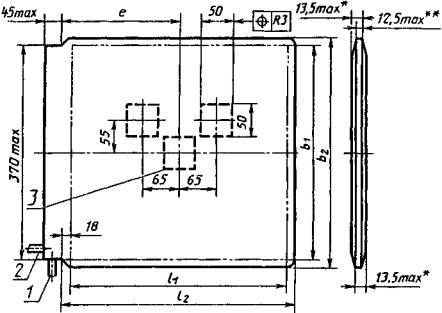

1 - ввод кабеля для А43; 2 - ввод кабеля для А35; 3 - одностороннее ограничение измерительных полей

Черт. 1

_______

* Внутри максимальной площади пропускания рентгеновского излучения

** Вне максимальной площади пропускания рентгеновского излучения.

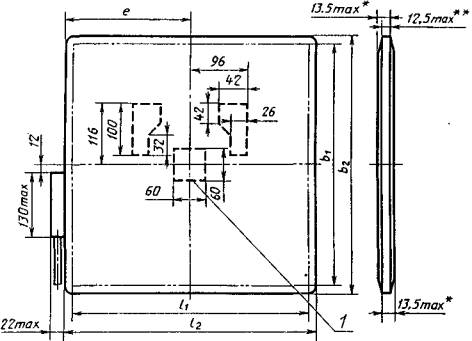

1 - двустороннее ограничение измерительных полей

Черт. 2

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления СССР

2. Постановлением Государственного комитета СССР по стандартам от 20.10.87 № 3931 стандарт Совета Экономической Взаимопомощи СТ СЭВ 5848-86 Камеры ионизационные для рентгеновских реле экспозиции. Основные размеры ВВЕДЕН В ДЕЙСТВИЕ непосредственно в качестве государственного стандарт СССР с 01.07.88

3. Срок проверки 1992 г.; периодичность проверки 5 лет

4. ВВЕДЕН ВПЕРВЫЕ
