ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ
С ЧИСЛОВЫМ ПРОГРАММНЫМ
УПРАВЛЕНИЕМ. ОПРАВКИ РАСТОЧНЫЕ
РЕГУЛИРУЕМЫЕ ПОЛУЧИСТОВЫЕ

ОСНОВНЫЕ РАЗМЕРЫ



ГОСТ 27287-87

(СТ СЭВ 5588-86)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ МЕТАЛЛОРЕЖУЩИЕ С ЧИСЛОВЫМ ПРОГРАММНЫМ УПРАВЛЕНИЕМ ОПРАВКИ РАСТОЧНЫЕ РЕГУЛИРУЕМЫЕ ПОЛУЧИСТОВЫЕ

Основные размеры

Numerically controlled metal-cutting machine tools.

Semi-finishing adjustable boring bars.

Basic dimensions

ГОСТ
27287-87

(СТ СЭВ 5588-86)

Дата введения 01.01.88

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на расточные регулируемые получистовые оправки к державкам, применяемые на расточных, сверлильных и фрезерных станках с числовым программным управлением.

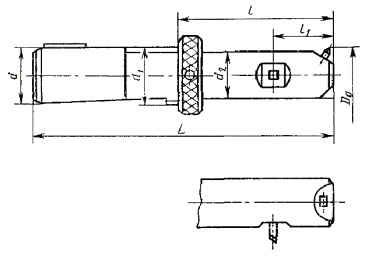

1. Основные размеры расточных регулируемых оправок должны соответствовать указанным на чертеже и в таблице.

мм

d

d1

L

d2

l

l1, не менее

Диаметр растачивания D0

не менее

не более

28

Tr 28´2

183

19

100

135

25

От 20 до 32

25

35

От 30 до 44



213

32

130

165

От 43 до 58



40

45

От 56 до 72

36

Tr 36´2

204

19

100

135

25

От 20 до 32

25

35

От 30 до 44

234

32

130

165

От 43 до 58

264

160

195



234

40

130

170

45

От 56 до 72

264

160

200

234

50

130

170

От 66 до 90



264

160

200

234

63

130

175

50

От 88 до 120

264

160

205

36

Tr 36´3

204

19

100

135

25

От 20 до 32

25

35

От 30 до 44

234

32

130

165

От 43 до 58

264

160

195



234

40

130

170

45

От 56 до 72

264

160

200

234

50

130

170

От 66 до 90



264

160

200

234

63

130

175

50

От 88 до 120

264

160

205

48

Tr 48´2

226

19

100

145

25

От 20 до 32

25

35

От 30 до 44

256

32

130

175

От 43 до 58

286

160

205

256

40

130

175

45

От 56 до 72

286

160

205



286

50

210

От 66 до 90

326

200

250

286

63

160

215

50

От 88 до 120



326

200

255

286

80

160

220

От 110 до 160

326

200

260

48

Tr 48´3

226

19

100

145

25

От 20 до 32

25

35

От 30 до 44

256

32

130

175

От 43 до 58

286

160

205

286

40

130

175

45

От 56 до 72

326

160

205



286

50

210

От 66 до 90

326

200

250

286

63

160

215

50

От 88 до 120



326

200

255

286

80

160

220

От 110 до 160

326

200

260

Примечание. Наличие второго резца на расстоянии l1 не является обязательным.

Пример условного обозначения оправки размерами d1 = Tr 28´2, L = 183 мм и d2 = 19 мм:

Оправка Тr 28´2-183-19 ГОСТ 27287-87

2. Хвостовики цилиндрические - по ГОСТ 26540-85.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

А.А. Сирица, В.В. Андреев, А.З. Старосельский, Г.Н. Назина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.04.87 № 1306

Срок первой проверки 1998 г.

3. Стандарт полностью соответствует СТ СЭВ 5588-86

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 26540-85

2
