МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДОПУСКИ И ПОСАДКИ
РАЗМЕРОВ СВЫШЕ 500 до 10000 мм

Tolerances and fits of dimensions over 500 to 10000 mm

ГОСТ
2689-54

Дата введения 01.07.55

Применение стандарта для вновь разрабатываемых изделий не допускается.

(Измененная редакция, Изм. № 3).

1. Настоящий стандарт распространяется на допуски и посадки взаимозаменяемых деталей и изделий, а также служит основанием для выбора величин допусков-зазоров и натягов при индивидуальной пригонке.

2. Допуски размеров св. 500 до 10000 мм должны назначаться по табл. 1.

Предельные отклонения размеров отверстий и валов классов точности 2 - 5 должны назначаться по табл. 2 - 7 для посадок в системе отверстия и по табл. 8 - 12 для посадок в системе вала.

Поля допусков классов точности 7 - 11 (табл. 15) рекомендуется располагать:

- для размеров отверстий (охватывающих размеров, внутренних размеров) - в «плюс» от нулевой линии (А7, А9, А11);

- для размеров валов (охватываемых размеров, наружных размеров) - в «минус» от нулевой линии (В7, В9, В11);

- для размеров поверхностей, не относящихся к отверстиям и валам и не образующих соединения, - симметрично относительно нулевой линии (СМ7, СМ9, СМ11).

В технически обоснованных случаях допускается иное расположение полей, допусков.

(Измененная редакция, Изм. № 2).

3. Основные понятия о допусках и посадках - по ГОСТ 7713.

Обозначения допусков на чертежах - по ГОСТ 2.307.

Таблица 1

мм

Интервалы номинальных размеров

Классы точности

1

2

3

4

5

7

8

9

10

11

Валы

Отверстия

Валы

Отверстия

Валы

Отверстия

Валы, отверстия

Св. 500 до 630

0,030

0,045

0,045

0,07

0,07

0,11

0,14

0,28

0,45

0,9

1,8

2,8

4,5

7,0

11,0

Св. 630 до 800

0,035

0,050

0,050

0,08

0,08

0,12

0,15

0,30

0,50

1,0

2,0

3,0

5,0

8,0

12,0

Св. 800 до 1000

0,040

0,055

0,055

0,09

0,09

0,13

0,17

0,35

0,55

1,1

2,2

3,5

5,5

9,0

13,0

Св. 1000 до 1250

0,045

0,060

0,060

0,10

0,10

0,15

0,20

0,40

0,60

1,2

2,4

4,0

6,0

10,0

15,0

Св. 1250 до 1600

0,050

0,065

0,065

0,11

0,11

0,17

0,22

0,45

0,65

1,3

2,6

4,5

6,5

11,0

17,0

Св. 1600 до 2000

0,055

0,075

0,075

0,12

0,12

0,19

0,25

0,50

0,75

1,5

3,0

5,0

7,0

12,0

19,0

Св. 2000 до 2500

0,060

0,085

0,085

0,13

0,13

0,21

0,28

0,55

0,90

1,8

3,5

5,5

8,0

13,0

21,0

Св. 2500 до 3150

0,070

0,100

0,100

0,15

0,15

0,23

0,30

0,60

1,00

2,0

4,0

6,0

9,0

15,0

23,0

Св. 3150 до 4000

0,080

0,110

0,110

0,17

0,17

0,26

0,35

0,70

1,10

2,2

4,5

7,0

10,5

17,0

26,0

Св. 4000 до 5000

0,090

0,120

0,120

0,19

0,19

0,30

0,40

0,80

1,20

2,5

5,0

8,0

12,0

19,0

30,0

Св. 5000 до 6300

0,100

0,140

0,140

0,22

0,22

0,35

0,45

0,90

1,40

2,8

5,5

9,0

14,0

22,0

35,0

Св. 6300 до 8000

0,110

0,160

0,160

0,26

0,26

0,40

0,50

1,00

1,60

3,2

6,5

10,0

16,0

26,0

40,0

Св. 8000 до 10000

0,130

0,180

0,180

0,30

0,30

0,45

0,60

1,20

1,80

3,5

7,0

12,0

18,0

30,0

45,0

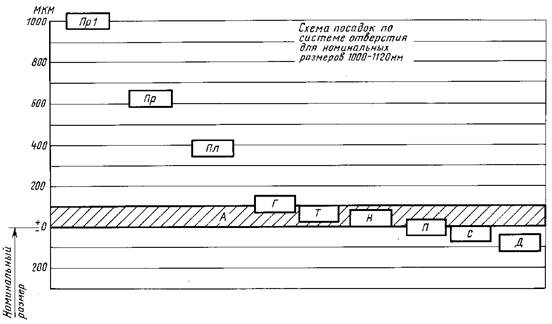

Таблица 2

Система отверстия, Класс точности 2

Интервалы номинальных размеров мм

Обозначения полей допусков

отверстия

валов

А

Пр1

Пр

Пл

Г

Т

Н

П

С

Д

Пред. откл., мм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 560

0

+0,070

+0,525

+0,480

+0,345

+0,300

+0,215

+0,170

+0,093

+0,048

+0,070

+0,025

+0,045

0

+0,023

-0,022

0

-0,045

-0,035

-0,080

Св. 560 до 630

+0,575

+0,530

+0,375

+0,330

Св. 630 до 710

0

+0,080

+0,650

+0,600

+0,420

+0,370

+0,270

+0,220

+0,105

+0,055

+0,080

+0,030

+0,050

0

+0,025

-0,025

0

-0,050

-0,040

-0,090

Св. 710 до 800

+0.730

+0,680

+0,470

+0,420

Св. 800 до 900

0

+0,090

+0,805

+0,750

+0,525

+0,470

+0,340

+0,285

+0,118

+0,063

+0,090

+0,035

+0,055

0

+0,028

-0,027

0

-0,055

-0,045

-0,100

Св. 900 до 1000

+0,905

+0,850

+0,585

+0,530

Св. 1000 до 1120

0

+0,100

+1,030

+0,970

+0,650

+0,590

+0,410

+0,350

+0,130

+0,070

+0,100

+0,040

+0,060

0

+0,030

-0,030

0

-0,060

-0,050

-0,110

Св. 1120 до 1250

+1,140

+1,080

+0,710

+0,650

Св. 1250 до 1400

0

+0,110

+1,265

+1,200

+0,800

+0,735

+0,500

+0,435

+0,143

+0,078

+0,110

+0,045

+0,065

0

+0,033

-0,032

0

-0,065

-0,055

-0,120

Св. 1400 до 1600

+1,415

+1,350

+0,885

+0,820

Св. 1600 до 1800

0

+0,120

+1,575

+1,500

+1,000

+0,925

+0,600

+0,525

+0,158

+0,083

+0,120

+0,045

+0,075

0

+0,038

-0,037

0

-0,075

-0,060

-0,135

Св. 1800 до 2000

+1,775

+1,700

+1,100

+1,025

Св. 2000 до 2240

0

+0,130

+1,985

+1,900

+1,225

+1,140

+0,735

+0,650

+0,173

+0,088

+0,130

+0,045

+0,085

0

+0,043

-0,042

0

-0,085

-0,070

-0,155

Св. 2240 до 2500

+2,205

+2,120

+1,355

+1,270

Св. 2500 до 2800

0

+0,150

+2,450

+2,350

+1,500

+1,400

+0,900

+0,800

+0,200

+0,100

+0,150

+0,050

+0,100

0

+0,050

-0,050

0

-0,100

-0,080

-0,180

Св. 2800 до 3150

+2,750

+2,650

+1,700

+1,600

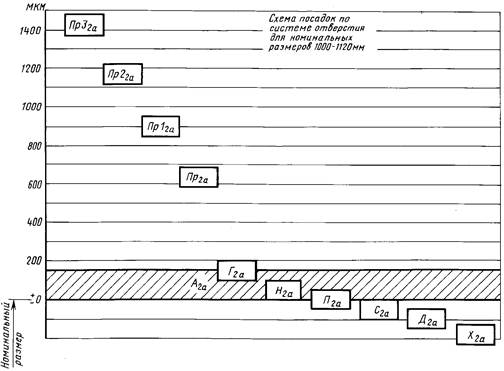

Таблица 3

Система отверстия. Класс точности 2а

Интервалы номинальных размеров мм

Обозначения полей допусков

отверстия

валов

А

Пр3

Пр2

Пр1

Пр

Г

Н

П

С

Д

Х

Пред. откл., мм, мм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 560

0

+0,110

+0,760

+0,690

+0,630

+0,560

+0,500

+0,430

+0,370

±0,300

+0,145

+0,075

+0,070

0

+0,035

-0,035

0

-0,070

-0,035

-0,105

-0,100

-0,170

Св. 560 до 630

+0,850

+0,780

+0,700

+0,630

+0,550

+0,480

+0,400

+0,330

Св. 630 до 710

0

+0,120

+0,960

+0,880

+0,790

+0,710

+0,620

+0,540

+0,450

+0,370

+0,160

+0,080

+0,080

0

+0,040

-0,040

0

-0,080

-0,040

-0,120

-0,110

-0,190

Св. 710 до 800

+1,080

+1,000

+0,880

+0,800

+0,690

+0,610

+0,500

+0,420

Св. 800 до 900

0

+0,130

+1,200

+1,110

+0,990

+0,900

+0,770

+0,680

+0,560

+0,470

+0,175

+0,085

+0,090

0

+0,045

-0,045

0

-0,090

-0,045

-0,135

-0,120

-0,210

Св. 900 до 1000

+1,330

+1,240

+1,090

+1,000

+0,850

+0,760

+0,620

+0,530

Св. 1000 до 1120

0

+0,150

+1,480

+1,380

+1,220

+1,120

+0,950

+0,850

+0,690

+0,590

+0,200

+0,100

+0,100

0

+0,050

-0,050

0

-0,100

-0,050

-0,150

-0,130

-0,230

Св. 1120 до 1250

+1,640

+1,540

+1,350

+1,250

+1,050

+0,950

+0,750

+0,650

Св. 1250 до 1400

0

+0,170

+1,830

+1,720

+1,510

+1,400

+1,170

+1,060

+0,845

+0,735

+0,225

+0,115

+0,110

0

+0,055

-0,055

0

-0,110

-0,055

-0,165

-0,150

-0,260

Св. 1400 до 1600

+2,050

+1,940

+1,690

+1,580

+1,310

+1,200

+0,930

+0,820

Св. 1600 до 1800

0

+0,190

+2,320

+2,200

+1,900

+1,780

+1,470

+1,350

+1,045

+0,925

+0,250

+0,130

+0,120

0

+0,060

-0,060

0

-0,120

-0,060

-0,180

-0,170

-0,290

Св. 1800 до 2000

+2,570

+2,450

+2,100

+1,980

+1,620

+1,500

+1,145

+1,025

Св. 2000 до 2240

0

+0,210

+2,860

+2,730

+2,330

+2,200

+1,800

+1,670

+1,270

+1,140

+0,275

+0,145

+0,130

0

+0,065

-0,065

0

-0,130

-0,070

-0,200

-0,190

-0,320

Св. 2240 до 2500

+3,170

+3,040

+2,580

+2,450

+2,000

+1,870

+1,400

+1,270

Св. 2500 до 2800

0

+0,230

+3,550

+3,400

+2,900

+2,750

+2,250

+2,100

+1,550

+1,400

+0,305

+0,155

+0,150

0

+0,075

-0,075

0

-0,150

-0,080

-0,230

-0,210

-0,360

Св. 2800 до 3150

+4,000

+3,850

+3,250

+3,100

+2,500

+2,350

+1,750

+1,600

Св. 3150 до 4000

0

+0,260

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0

-0,170

-0,090

-0,260

-0,240

-0,410

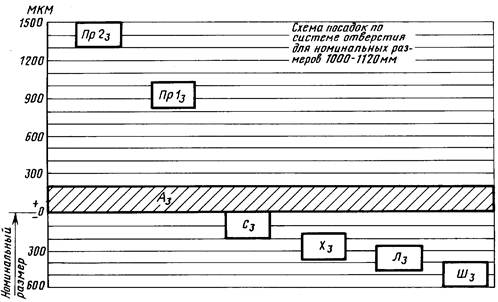

Таблица 4

Система отверстия. Класс точности 3

Интервалы номинальных размеров, мм

Обозначения полей допусков

отверстия

валов

А3

Пр23

Пр13

С3

Х3

Л3

Ш3

Пред. откл., мм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 560

0

+0,140

+0,800

+0,660

+0,580

+0,440

0

-0,140

-0,120

-0,260

-0,190

-0,330

-0,280

-0,420

Св. 560 до 630

+0,880

+0,740

+0,620

+0,480

Св. 630 до 710

0

+0,150

+0,980

+0,830

+0,680

+0,530

0

-0,150

-0,130

-0,280

-0,210

-0,360

-0,300

-0,450

Св. 710 до 800

+1,070

+0,920

+0,730

+0,580

Св. 800 до 900

0

+0,170

+1,210

+1,040

+0,820

+0,650

0

-0,170

-0,150

-0,320

-0,240

-0,410

-0,350

-0,520

Св. 900 до 1000

+1,320

+1,150

+0,890

+0,720

Св. 1000 до 1120

0

+0,200

+1,500

+1,300

+1,020

+0,820

0

-0,200

-0,170

-0,370

-0,270

-0,470

-0,400

-0,600

Св. 1120 до 1250

+1,650

+1,450

+1,100

+0,900

Св. 1250 до 1400

0

+0,220

+1,840

+1,620

+1,220

+1,000

0

-0,220

-0,190

-0,410

-0,300

-0,520

-0,450

-0,670

Св. 1400 до 1600

+2,020

+1,800

+1,320

+1,100

Св. 1600 до 1800

0

+0,250

+2,280

+2,030

+1,500

+1,250

0

-0,250

-0,210

-0,460

-0,340

-0,590

-0,500

-0,750

Св. 1800 до 2000

+2,500

+2,250

+1,630

+1,380

Св. 2000 до 2240

0

+0,280

+2,800

+2,520

+1,830

+1,550

0

-0,280

-0,230

-0,510

-0,380

-0,660

-0,550

-0,830

Св. 2240 до 2500

+3,060

+2,780

+1,980

+1,700

Св. 2500 до 2800

0

+0,300

+3,400

+3,100

+2,200

+1,900

0

-0,300

-0,260

-0,560

-0,420

-0,720

-0,600

-0,900

Св. 2800 до 3150

+3,750

+3,450

+2,400

+2,100

Св. 3150 до 4000

0

+0,350

-

-

-

-

0

-0,350

-0,300

-0,650

-0,480

-0,830

-0,700

-1,050

Св. 4000 до 5000

0

+0,400

-

-

-

-

0

-0,400

-0,350

-0,750

-0,540

-0,940

-0,800

-1,200

Св. 5000 до 6300

0

+0,450

-

-

-

-

0

-0,450

-0,400

-0,850

-0,600

-1,050

-0,900

-1,350

Св. 6300 до 8000

0

+0,500

-

-

-

-

0

-0,500

-0,450

-0,950

-0,700

-1,200

-1,000

-1,500

Св. 8000 до 10000

0

+0,600

-

-

-

-

0

-0,600

-0,500

-1,100

-0,800

-1,400

-1,200

-1,800

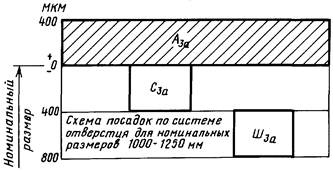

Таблица 5

Система отверстия. Класс точности 3а

Интервалы номинальных размеров, мм

Обозначения полей допусков

отверстия

валов

А3а

С3а

Ш3а

Пред. откл., мм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 630

0

+0,280

0

-0,280

-0,280

-0,560

Св. 630 до 800

0

+0,300

0

-0,300

-0,300

-0,600

Св. 800 до 1000

0

+0,350

0

-0,350

-0,350

-0,700

Св. 1000 до 1250

0

+0,400

0

-0,400

-0,400

-0,800

Св. 1250 до 1600

0

+0,450

0

-0,450

-0,450

-0,900

Св. 1600 до 2000

0

+0,500

0

-0,500

-0,500

-1,000

Св. 2000 до 2500

0

+0,550

0

-0,550

-0,550

-1,100

Св. 2500 до 3150

0

+0,600

0

-0,600

-0,600

-1,200

Св. 3150 до 4000

0

+0,700

0

-0,700

-0,700

-1,400

Св. 4000 до 5000

0

+0,800

0

-0,800

-0,800

-1,600

Св. 5000 до 6300

0

+0,900

0

-0,900

-0,900

-1,800

Св. 6300 до 8000

0

+1,000

0

-1,000

-1,000

-2,000

Св. 8000 до 10000

0

+1,200

0

-1,200

-1,200

-2,400

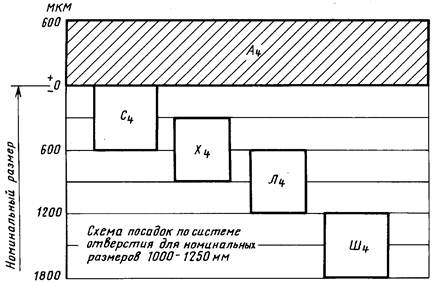

Таблица 6

Система отверстия. Класс точности 4

Интервалы номинальных размеров, мм

Обозначения полей допусков

отверстия

валов

А4

С4

X4

Л4

Ш4

Пред. откл., мм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 630

0

+0,450

0

-0,450

-0,230

-0,680

-0,450

-0,900

-0,900

-1,350

Св. 630 до 800

0

+0,500

0

-0,500

-0,250

-0,750

-0,500

-1,000

-1,000

-1,500

Св. 800 до 1000

0

+0,550

0

-0,550

-0,280

-0,830

-0,550

-1,100

-1,100

-1,650

Св. 1000 до 1250

0

+0,600

0

-0,600

-0,300

-0,900

-0,600

-1,200

-1,200

-1,800

Св. 1250 до 1600

0

+0,650

0

-0,650

-0,330

-0,980

-0,650

-1,300

-1,300

-1,950

Св. 1600 до 2000

0

+0,750

0

-0,750

-0,380

-1,130

-0,750

-1,500

-1,500

-2,250

Св. 2000 до 2500

0

+0,900

0

-0,900

-0,450

-1,350

-0,900

-1,800

-1,800

-2,700

Св. 2500 до 3150

0

+1,000

0

-1,000

-0,500

-1,500

-1,000

-2,000

-2,000

-3,000

Св. 3150 до 4000

0

+1,100

0

-1,100

-0,550

-1,650

-1,100

-2,200

-2,200

-3,300

Св. 4000 до 5000

0

+1,200

0

-1,200

-0,600

-1,800

-1,200

-2,400

-2,400

-3,600

Св. 5000 до 6300

0

+1,400

0

-1,400

-0,700

-2,100

-1,400

-2,800

-2,800

-4,200

Св. 6300 до 8000

0

+1,600

0

-1,600

-0,800

-2,400

-1,600

-3,200

-3,200

-4,800

Св. 8000 до 10000

0

+1,800

0

-1,800

-0,900

-2,700

-1,800

-3,600

-3,600

-5,400

Таблица 7

Система отверстия. Класс точности 5

Интервалы номинальных размеров, мм

Обозначения полей допусков

отверстия

валов

А5

С5

Х5

Пред. откл., мм

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 630

0

+0,900

0

-0,900

-0,450

-1,350

Св. 630 до 800

0

+1,000

0

-1,000

-0,500

-1,500

Св. 800 до 1000

0

+1,100

0

-1,100

-0,550

-1,650

Св. 1000 до 1250

0

+1,200

0

-1,200

-0,600

-1,800

Св. 1250 до 1600

0

+1,300

0

-1,300

-0,650

-1,950

Св. 1600 до 2000

0

+1,500

0

-1,500

-0,750

-2,250

Св. 2000 до 2500

0

+1,800

0

-1,800

-0,900

-2,700

Св. 2500 до 3150

0

+2,000

0

-2,000

-1,000

-3,000

Св. 3150 до 4000

0

+2,200

0

-2,200

-1,100

-3,300

Св. 4000 до 5000

0

+2,500

0

-2,500

-1,250

-3,750

Св. 5000 до 6300

0

+2,800

0

-2,800

-1,400

-4,200

Св. 6300 до 8000

0

+3,200

0

-3,200

-1,600

-4,800

Св. 8000 до 10000

0

+3,500

0

-3,500

-1,750

-5,250

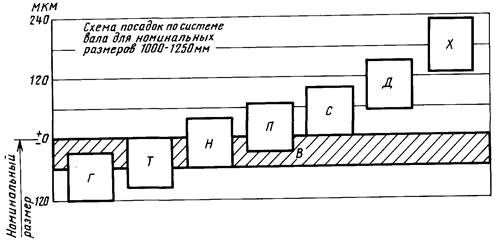

Таблица 8

Система вала. Класс точности 2

Интервалы номинальных размеров, мм

Обозначения полей допусков

вала

отверстий

В

Г

Т

Н

П

С

Д

Х

Пред. откл., мм

Верхн.

Нижн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Св. 500 до 630

0

-0,045

-0,093

-0,023

-0,070

0

-0,045

+0,025

-0,023

+0,047

0

+0,070

+0,035

+0,105

+0,100

+0,170

Св. 630 до 800

0

-0,050

-0,105

-0,025

-0,080

0

-0,050

+0,030

-0,025

+0,055

0

+0,080

+0,040

+0,120

+0,110

+0,190

Св. 800 до 1000

0

-0,055

-0,118

-0,028

-0,090

0

-0,055

+0,035

-0,028

+0,062

0

+0,090

+0,045

+0,135

+0,120

+0,210

Св. 1000 до 1250

0

-0,060

-0,130

-0,030

-0,100

0

-0,060

+0,040

-0,030

+0,070

0

+0,100

+0,050

+0,150

+0,130

+0,230

Св. 1250 до 1600

0

-0,065

-0,143

-0,033

-0,110

0

-0,065

+0,045

-0,033

+0,077

0

+0,110

+0,055

+0,165

+0,150

+0,260

Св. 1600 до 2000

0

-0,075

-

-

-

-

-

-

-

-

0

+0,120

+0,060

+0,180

+0,170

+0,290

Св. 2000 до 2500

0

-0,085

-

-

-

-

-

-

-

-

0

+0,130

+0,070

+0,200

+0,190

+0,320

Св. 2500 до 3150

0

-0,100

-

-

-

-

-

-

-

-

0

+0,150

+0,080

+0,230

+0,210

+0,360

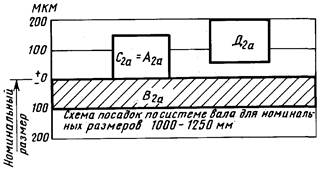

Таблица 9

Система вала. Класс точности 2а

Интервалы номинальных размеров, мм

Обозначения полей допусков

вала

отверстия

В2а

С2а = А2а

Д2а

Пред. откл., мм

Верхн.

Нижн.

Нижн.

Верхн.

Нижн.

Верхн.

Св. 500 до 630

0

-0,070

0

+0,110

+0,035

+0,145

Св. 630 до 800

0

-0,080

0

+0,120

+0,040

+0,160

Св. 800 до 1000

0

-0,090

0

+0,130

+0,045

+0,175

Св. 1000 до 1250

0

-0,100

0

+0,150

+0,050

+0,200

Св. 1250 до 1600

0

-1,110

0

+0,170

+0,055

+0,225

Св. 1600 до 2000

0

-0,120

0

+0,190

+0,060

+0,250

Св. 2000 до 2500

0

-0,130

0

+0,210

+0,070

+0,280

Св. 2500 до 3150

0

-0,150

0

+0,230

+0,080

+0,310

Св. 3150 до 4000

0

-0,170

0

+0,260

+0,090

+0,350

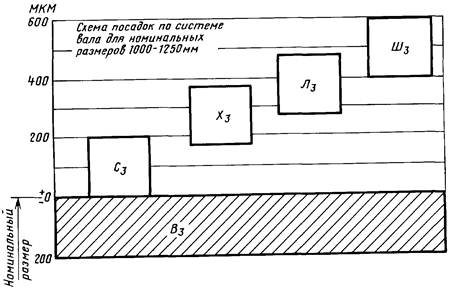

Таблица 10

Система вала. Класс точности 3

Интервалы номинальных размеров, мм

Обозначения полей допусков

вала

отверстий

В3

С3

Х3

Л3

Ш3

Пред. откл., мм

Верхн.

Нижн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Св. 500 до 630

0

-0,140

0

+0,140

+0,120

+0,260

+0,190

+0,330

+0,280

+0,420

Св. 630 до 800

0

-0,150

0

+0,150

+0,130

+0,280

+0,210

+0,360

+0,300

+0,450

Св. 800 до 1000

0

-0,170

0

+0,170

+0,150

+0,320

+0,240

+0,410

+0,350

+0,520

Св. 1000 до 1250

0

-0,200

0

+0,200

+0,170

+0,370

+0,270

+0,470

+0,400

+0,600

Св. 1250 до 1600

0

-0,220

0

+0,220

+0,190

+0,410

+0,300

+0,520

+0,450

+0,670

Св. 1600 до 2000

0

-0,250

0

+0,250

+0,210

+0,460

+0,340

+0,590

+0,500

+0,750

Св. 2000 до 2500

0

-0,280

0

+0,280

+0,230

+0,510

+0,380

+0,660

+0,550

+0,830

Св. 2500 до 3150

0

-0,300

0

+0,300

+0,260

+0,560

+0,420

+0,720

+0,600

+0,900

Св. 3150 до 4000

0

-0,350

0

+0,350

+0,300

+0,650

+0,480

+0,830

+0,700

+1,050

Св. 4000 до 5000

0

-0,400

0

+0,400

+0,350

+0,750

+0,540

+0,940

+0,800

+1,200

Св. 5000 до 6300

0

-0,450

0

+0,450

+0,400

+0,850

+0,600

+1,050

+0,900

+1,350

Св. 6300 до 8000

0

-0,500

0

+0,500

+0,450

+0,950

+0,700

+1,200

+1,000

+1,500

Св. 8000 до 10000

0

-0,600

0

+0,600

+0,500

+1,100

+0,800

+1,400

+1,200

+1,800

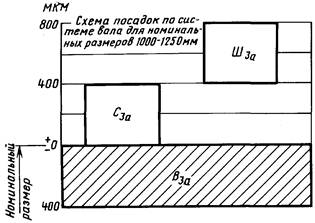

Таблица 11

Система вала. Класс точности 3а

Интервалы номинальных размеров, мм

Обозначения полей допусков

вала

отверстий

В3а

С3а

Ш3а

Пред. откл., мм

Верхн.

Нижн.

Нижн.

Верхн.

Нижн.

Верхн.

Св. 500 до 630

0

-0,280

0

+0,280

+0,280

+0,560

Св. 630 до 800

0

-0,300

0

+0,300

+0,300

+0,600

Св. 800 до 1000

0

-0,350

0

+0,350

+0,350

+0,700

Св. 1000 до 1250

0

-0,400

0

+0,400

+0,400

+0,800

Св. 1250 до 1600

0

-0,450

0

+0,450

+0,450

+0,900

Св. 1600 до 2000

0

-0,500

0

+0,500

+0,500

+1,000

Св. 2000 до 2500

0

-0,550

0

+0,550

+0,550

+1,100

Св. 2500 до 3150

0

-0,600

0

+0,600

+0,600

+1,200

Св. 3150 до 4000

0

-0,700

0

+0,700

+0,700

+1,400

Св. 4000 до 5000

0

-0,800

0

+0,800

+0,800

+1,600

Св. 5000 до 6300

0

-0,900

0

+0,900

+0,900

+1,800

Св. 6300 до 8000

0

-1,000

0

+1,000

+1,000

+2,000

Св. 8000 до 10000

0

-1,200

0

+1,200

+1,200

+2,400

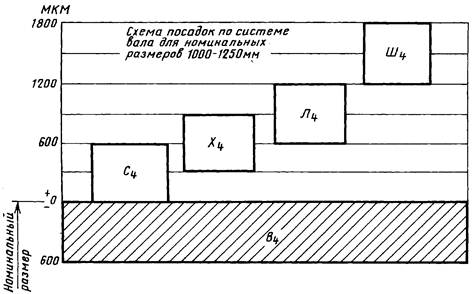

Таблица 12*

Система вала. Класс точности 4

Интервалы номинальных размеров, мм

Обозначения полей допусков

вала

отверстий

В4

С4

Х4

Л4

Ш4

Пред. откл., мм

Верхн.

Нижн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Нижн.

Верхн.

Св. 500 до 630

0

-0,450

0

+0,450

+0,230

+0,680

+0,450

+0,900

+0,900

+1,350

Св. 630 до 800

0

-0,500

0

+0,500

+0,250

+0,750

+0,500

+1,000

+1,000

+1,500

Св. 800 до 1000

0

-0,550

0

+0,550

+0,280

+0,830

+0,550

+1,100

+1,100

+1,650

Св. 1000 до 1250

0

-0,600

0

+0,600

+0,300

+0,900

+0,600

+1,200

+1,200

+1,800

Св. 1250 до 1600

0

-0,650

0

+0,650

+0,330

+0,980

+0,650

+1,300

+1,300

+1,950

Св. 1600 до 2000

0

-0,750

0

+0,750

+0,380

+1,130

+0,750

+1,500

+1,500

+2,250

Св. 2000 до 2500

0

-0,900

0

+0,900

+0,450

+1,350

+0,900

+1,800

+1,800

+2,700

Св. 2500 до 3150

0

-1,000

0

+1,000

+0,500

+1,500

+1,000

+2,000

+2,000

+3,000

Св. 3150 до 4000

0

-1,100

0

+1,100

+0,550

+1,650

+1,100

+2,200

+2,200

+3,300

Св. 4000 до 5000

0

-1,200

0

+1,200

+0,600

+1,800

+1,200

+2,400

+2,400

+3,600

Св. 5000 до 6300

0

-1,400

0

+1,400

+0,700

+2,100

+1,400

+2,800

+2,800

+4,200

Св. 6300 до 8000

0

-1,600

0

+1,600

+0,800

+2,400

+1,600

+3,200

+3,200

+4,800

Св. 8000 до 10000

0

-1,800

0

+1,800

+0,900

+2,700

+1,800

+3,600

+3,600

+5,400

________

* Табл. 13, 14 (Исключены. Изм. № 2).

Таблица 15

Предельные отклонения по 7 - 11 классам точности

мм

Интервалы номинальных размеров

Классы точности

7

8

9

Поля допусков и пред. откл.

отверстия А7

вала В7

СМ7

отверстия А8

вала В8

СМ8

отверстия А9

вала В9

СМ9

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 630

0

+1,8

0

-1,8

+0,9

-0,9

0

+2,8

0

-2,8

+1,4

-1,4

0

+4,5

0

-4,5

+2,2

-2,2

Св. 630 до 800

0

+2,0

0

-2,0

+1,0

-1,0

0

+3,0

0

-3,0

+1,5

-1,5

0

+5,0

0

-5,0

+2,5

-2,5

Св. 800 до 1000

0

+2,2

0

-2,2

+1,1

-1,1

0

+3,5

0

-3,5

+1,7

-1,7

0

+5,5

0

-5,5

+2,7

-2,7

Св. 1000 до 1250

0

+2,4

0

-2,4

+1,2

-1,2

0

+4,0

0

-4,0

+2,0

-2,0

0

+6,0

0

-6,0

+3,0

-3,0

Св. 1250 до 1600

0

+2,6

0

-2,6

+1,3

-1,3

0

+4,5

0

-4,5

+2,2

-2,2

0

+6,5

0

-6,5

+3,2

-3,2

Св. 1600 до 2000

0

+3,0

0

-3,0

+1,5

-1,5

0

+5,0

0

-5,0

+2,5

-2,5

0

+7,0

0

-7,0

+3,5

-3,5

Св. 2000 до 2500

0

+3,5

0

-3,5

+1,7

-1,7

0

+5,5

0

-5,5

+2,7

-2,7

0

+8,0

0

-8,0

+4,0

-4,0

Св. 2500 до 3150

0

+4,0

0

-4,0

+2,0

-2,0

0

+6,0

0

-6,0

+3,0

-3,0

0

+9,0

0

-9,0

+4,5

-4,5

Св. 3150 до 4000

0

+4,5

0

-4,5

+2,2

-2,2

0

+7,0

0

-7,0

+3,5

-3,5

0

+10,5

0

-10,5

+5,2

-5,2

Св. 4000 до 5000

0

+5,0

0

-5,0

+2,5

-2,5

0

+8,0

0

-8,0

+4,0

-4,0

0

+12,0

0

-12,0

+6,0

-6,0

Св. 5000 » 6300

0

+5,5

0

-5,5

+2,7

-2,7

0

+9,0

0

-9,0

+4,5

-4,5

0

+14,0

0

-14,0

+7,0

-7,0

Св. 6300 » 8000

0

+6,5

0

-6,5

+3,2

-3,2

0

+10,0

0

-10,0

+5,0

-5,0

0

+16,0

0

-16,0

+8,0

-8,0

Св. 8000 » 10000

0

+7,0

0

-7,0

+3,5

-3,5

0

+12,0

0

-12,0

+6,0

-6,0

0

+18,0

0

-18,0

+9,0

-9,0

Продолжение

Интервалы номинальных размеров

Классы точности

10

11

Поля допусков и пред. откл.

отверстия А10

вала В10

СМ10

отверстия А11

вала В11

СМ11

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Нижн.

Верхн.

Верхн.

Нижн.

Верхн.

Нижн.

Св. 500 до 630

0

+7,0

0

-7,0

+3,5

-3,5

0

+11,0

0

-11,0

+5,5

-5,5

Св. 630 до 800

0

+8,0

0

-8,0

+4,0

-4,0

0

+12,0

0

-12,0

+6,0

-6,0

Св. 800 до 1000

0

+9,0

0

-9,0

+4,5

-4,5

0

+13,0

0

-13,0

+6,5

-6,5

Св. 1000 до 1250

0

+10,0

0

-10,0

+5,0

-5,0

0

+15,0

0

-15,0

+7,5

-7,5

Св. 1250 до 1600

0

+11,0

0

-11,0

+5,5

-5,5

0

+17,0

0

-17,0

+8,5

-8,5

Св. 1600 до 2000

0

+12,0

0

-12,0

+6,0

-6,0

0

+19,0

0

-19,0

+9,5

-9,5

Св. 2000 до 2500

0

+13,0

0

-13,0

+6,5

-6,5

0

+21,0

0

-21,0

+10,5

-10,5

Св. 2500 до 3150

0

+15,0

0

-15,0

+7,5

-7,5

0

+23,0

0

-23,0

+11,5

-11,5

Св. 3150 до 4000

0

+17,0

0

-17,0

+8,5

-8,5

0

+26,0

0

-26,0

+13,0

-13,0

Св. 4000 до 5000

0

+19,0

0

-19,0

+9,5

-9,5

0

+30,0

0

-30,0

+15,0

-15,0

Св. 5000 » 6300

0

+22,0

0

-22,0

+11,0

-11,0

0

+35,0

0

-35,0

+17,5

-17,5

Св. 6300 » 8000

0

+26,0

0

-26,0

+13,0

-13,0

0

+40,0

0

-40,0

+20,0

-20,0

Св. 8000 » 10000

0

+30,0

0

-30,0

+15,0

-15,0

0

+45,0

0

-45,0

+22,5

-22,5


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 12.11.54

2. ВЗАМЕН ГОСТ 2689-44

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.307-68

3

ГОСТ 7713-62

3

4. Ограничение срока действия снято Постановлением Госстандарта СССР от 16.07.80 № 3626

5. ИЗДАНИЕ с Изменениями № 2, 3, утвержденными в августе 1971 г., июле 1980 г. (ИУС 9-71, 9-80)







© 2013 Ёшкин Кот :-)
