ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАНКИ МЕТАЛЛОРЕЖУЩИЕ.
КОНЦЫ ШПИНДЕЛЕЙ ФЛАНЦЕВЫЕ
ТИПА КЭМЛОКК И ЗАЖИМНЫЕ
УСТРОЙСТВА
ОСНОВНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ГОСТ 26651-85
государственный комитет ссср по стандартам
москва
РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
В.С. Васильев, А.Н. Байков, С.С. Кедров, В.Н. Лейцигер, Г.П. Варлакова, М.В. Короткова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра Н.А. Паничев
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10 ноября 1985 г. № 3569
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СТАНКИ МЕТАЛЛОРЕЖУЩИЕ. КОНЦЫ ШПИНДЕЛЕЙ ФЛАНЦЕВЫЕ ТИПА КЭМЛОКК И ЗАЖИМНЫЕ УСТРОЙСТВА Основные и присоединительные размеры Metal-cutting machine tools. Flanged spindle noses of Camlock type and fixtures. Basic and coupling dimensions |
ГОСТ (СТ СЭВ 4853-84) |
Постановлением Государственного комитета СССР по стандартам от 10 ноября 1985 г. № 3569 срок введения установлен
с 01.01.88
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на фланцевые концы шпинделей с коротким конусом типа Кэмлокк для токарных станков и зажимные устройства, устанавливаемые на концы шпинделей.
Стандарт полностью соответствует СТ СЭВ 4853-84 и ИСО 702/II-75.
2. Основные и присоединительные размеры фланцевых концов шпинделей типа Кэмлокк должны соответствовать указанным на черт. 1 и в табл. 1.
А - метка для совмещения
мм
|
Значения размеров концов шпинделей условного размера номер |
|||||||||
|
3 |
4 |
5 |
6 |
8 |
11 |
15 |
20 |
||
|
D |
Номин. |
53,975 |
63,513 |
82,563 |
106,375 |
139,719 |
196,869 |
285,775 |
412,775 |
|
Пред. откл. |
+0,008 0 |
+0,008 0 |
+0,010 0 |
+0,010 0 |
+0,012 0 |
+0,014 0 |
+0,016 0 |
+0,020 0 |
|
|
D1 |
- |
- |
65 |
82 |
114 |
172 |
258 |
380 |
|
|
D2 |
70,6 |
82,6 |
104,8 |
133,4 |
171,4 |
235,0 |
330,2 |
463,6 |
|
|
D3 |
92 |
117 |
146 |
181 |
225 |
298 |
403 |
546 |
|
|
d (пред. откл. +0,05) |
15,1 |
16,7 |
19,8 |
23,0 |
26,2 |
31 |
35,7 |
42,1 |
|
|
d1 (поле допуска Н8) |
19 |
19 |
22 |
26 |
29 |
32 |
35 |
42 |
|
|
d2 |
М8 |
М8 |
М6 |
М8 |
М8 |
М8 |
М10 |
М10 |
|
|
d3 |
15,5 |
15,5 |
10,5 |
13,5 |
13,5 |
13,5 |
16,5 |
16,5 |
|
|
Е |
11 |
11 |
13 |
14 |
16 |
18 |
19 |
21 |
|
|
F, не менее |
32 |
34 |
38 |
45 |
50 |
60 |
70 |
82 |
|
|
G (пред. откл. ±0,05) |
22,6 |
27,0 |
- |
- |
- |
- |
- |
- |
|
|
Н (пред. откл. ±0,2) |
30 |
40 |
- |
- |
- |
- |
- |
- |
|
|
j |
17,5 |
17,5 |
20,6 |
23,8 |
27,0 |
31,8 |
36,5 |
42,9 |
|
|
К (пред. откл. ±0,1) |
11,1 |
11,1 |
13,5 |
15,9 |
18,25 |
21,45 |
24,6 |
28,6 |
|
|
L (пред. откл. +0,2) 0) |
27,5 |
36 |
46 |
57 |
64 |
75 |
84 |
94 |
|
|
М |
- |
- |
7 |
9 |
9 |
9 |
11 |
11 |
|
|
W |
0,1 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
|
|
X |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
|
a |
18°18’6" |
15°36’ |
14°55’ |
13°46’ |
12°18’ |
10°30’ |
8°35’ |
7°05’ |
|

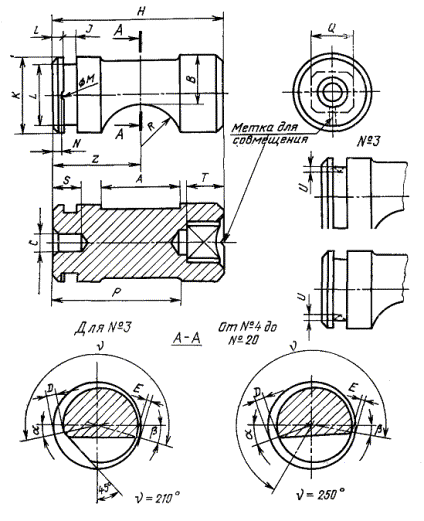

3. Размеры эксцентриковых пальцев должны соответствовать указанным на черт. 2 и в табл. 2.
мм
|
Значения размеров эксцентриковых пальцев для концов шпинделей условного размера номер |
|||||||||
|
3 |
4 |
5 |
6 |
8 |
11 |
15 |
20 |
||
|
А, не менее |
13 |
17 |
22 |
25 |
28 |
32 |
37 |
43 |
|
|
В (пред. 0 откл. -0,2) |
13,4 |
11,9 |
14,2 |
16,7 |
18,9 |
21,2 |
23,5 |
27,8 |
|
|
С |
- |
- |
7 |
10 |
10 |
10 |
10 |
10 |
|
|
D (пред. +0,3 откл. 0) |
1,65 |
1,60 |
1,45 |
2,56 |
2,46 |
2,44 |
2,35 |
3,10 |
|
|
Е (пред. +0,1 откл. 0) |
0,15 |
0,15 |
0 |
0,45 |
0,36 |
0,28 |
0,20 |
0,50 |
|
|
Н (пред. 0 откл. -0,1) |
26,5 |
35 |
45 |
56 |
63 |
73 |
82 |
92 |
|
|
l (пред. откл. ±0,1) |
2,2 |
2,2 |
3,0 |
4,2 |
5,3 |
8,7 |
6,0 |
6,0 |
|
|
J |
Номин. |
3,6 |
3,6 |
5,0 |
6,5 |
6,5 |
6,5 |
8,5 |
8,5 |
|
Пред. откл. |
±0,05 |
±0,05 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
|
К (поле допуска е8) |
19 |
19 |
22 |
26 |
29 |
32 |
35 |
42 |
|
|
L |
13 ± 0,2 |
13 ± 0,2 |
14 |
17 |
21 |
24 |
27 |
33 |
|
|
М (пред. откл. ±0,05) |
- |
- |
4, 5 |
6 |
6 |
6 |
8 |
8 |
|
|
N (пред. откл. ±0,1) |
- |
- |
2,0 |
2,85 |
3,95 |
7,35 |
5,2 |
5,2 |
|
|
Z (пред. откл. ±0,2) |
14,9 |
16,7 |
22,4 |
30,2 |
33,2 |
39,5 |
43,6 |
48,4 |
|
|
Р |
21,4 |
26,5 |
35,0 |
43,0 |
49,0 |
59,0 |
62,0 |
69,0 |
|
|
Q (поле допуска D12) |
8 |
10 |
11 |
12 |
14 |
17 |
17 |
22 |
|
|
R |
7,5 |
9,5 |
11,1 |
12,7 |
14,2 |
16,7 |
19,0 |
22,2 |
|
|
S |
- |
- |
13 |
15 |
15 |
15 |
15 |
15 |
|
|
Т |
8 |
9 |
11 |
12 |
14 |
16 |
16 |
20 |
|
|
U |
1,2 |
1,2 |
- |
- |
- |
- |
- |
- |
|
|
Уклон на v* |
1,60 |
1,90 |
1,90 |
2,64 |
2,64 |
2,64 |
2,64 |
3,18 |
|
|
b |
15° |
10° |
10° |
10° |
10° |
15° |
15° |
15° |
|
|
a |
15° |
15° |
15° |
20° |
20° |
20° |
20° |
20° |
|
* Зависит от предельных отклонений размеров D и Е.

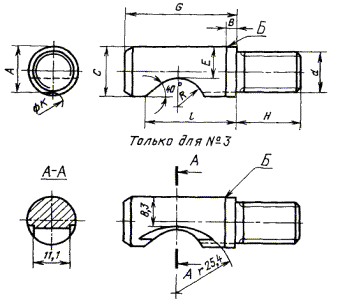

4. Размеры зажимных пальцев должны соответствовать указанным на черт. 3 и в табл. 3.
Б - круговая метка для установки зажимного пальца
мм
|
Значения размеров зажимных пальцев для концов шпинделей условного размера номер |
||||||||
|
3 |
4 |
5 |
6 |
8 |
11 |
15 |
20 |
|
|
А (пред. откл. ±0,1) |
12,7 |
13,5 |
16,5 |
19,6 |
23,2 |
26,8 |
32,0 |
38,5 |
|
В (пред. откл. ±0,2) |
4,2 |
4,8 |
4,8 |
4,8 |
4,8 |
6,4 |
6,4 |
6,4 |
|
С (пред. 0 откл. -0,1) |
14,3 |
15,9 |
19,0 |
22,2 |
25,4 |
30,2 |
34,9 |
41,3 |
|
d |
М10×1 |
M10×1 |
M12×l |
M16×1,5 |
М20×1,5 |
М22×1,5 |
М24×1,5 |
М27×2 |
|
Е (пред. откл. ±0,1) |
8,7 |
9,5 |
11,9 |
14,3 |
16,7 |
20,6 |
24,6 |
28,6 |
|
G |
35 |
37 |
43 |
49 |
55,5 |
67 |
76 |
89 |
|
Н |
19 |
19 |
22 |
27 |
30,5 |
35 |
40 |
44 |
|
l (пред. откл. ±0,2) |
30,0 |
31,0 |
35,7 |
40,5 |
44,5 |
53,2 |
58,7 |
69,0 |
|
К |
11 |
11 |
11 |
14 |
14 |
14 |
14 |
14 |
|
R |
9,5 |
9,5 |
11,25 |
12,7 |
14,3 |
15,9 |
17,5 |
20,6 |
5. Присоединительные размеры зажимных устройств, устанавливаемых на концы шпинделей, должны соответствовать указанным на черт. 4 и в табл. 4.
Б - метка для совмещения
мм
|
Значения размеров зажимных устройств, устанавливаемых на концы шпинделей условного размера номер |
|||||||||
|
3 |
4 |
5 |
6 |
8 |
11 |
15 |
20 |
||
|
D |
Номин. |
53,975 |
63,513 |
82,563 |
106,375 |
139,719 |
196,859 |
285,775 |
412,775 |
|
Пред. откл. |
+0,003 -0,005 |
+0,003 -0,005 |
+0,004 -0,006 |
+0,004 -0,006 |
+ 0,004 -0,008 |
+0,004 -0,010 |
+0,004 -0,012 |
+0,005 -0,015 |
|
|
D1 |
70,6 |
82,6 |
104,8 |
133,4 |
171,4 |
235,0 |
330,2 |
463,6 |
|
|
D3 |
92 |
117 |
146 |
181 |
225 |
298 |
403 |
546 |
|
|
d |
M10×1 |
М10×1 |
М12×1 |
М16×1,5 |
М20×1,5 |
М22×1,5 |
М24×1,5 |
М27×2 |
|
|
d1 |
14,6 |
16,2 |
19,4 |
22,6 |
25,8 |
30,6 |
35,4 |
41,6 |
|
|
d2 |
М6 |
М6 |
М6 |
М8 |
М8 |
М8 |
М8 |
М8 |
|
|
d3 |
10,5 |
10,5 |
10,5 |
13,5 |
13,5 |
13,5 |
13,5 |
13,5 |
|
|
F, не менее |
13 |
13 |
15 |
16 |
18 |
20 |
21 |
23 |
|
|
G |
10 |
10 |
12 |
13 |
14 |
16 |
17 |
19 |
|
|
H |
26 |
28 |
30 |
35 |
38 |
45 |
50 |
55 |
|
|
J |
7 |
8 |
8 |
9,5 |
9,5 |
13 |
13 |
13 |
|
|
L |
11,0 |
11,0 |
12,5 |
15,5 |
17,5 |
18,7 |
21,5 |
24,8 |
|
|
M |
7 |
7 |
7 |
9 |
9 |
9 |
9 |
9 |
|
|
w |
0,1 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
|
X |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
|
a |
18°18’6" |
15°36’ |
14°55’ |
13°46’ |
12°18’ |
10°30’ |
8°35’ |
7°05’ |
|
6. Размеры крепежных деталей должны соответствовать указанным на черт. 5 - 7 и в табл. 5 и 6.
Винт с цилиндрической головкой и шестигранным углублением под ключ по ГОСТ 11738-84
мм
|
Значения размеров винтов для концов шпинделей условного размера, номер |
||
|
3; 4; 5 |
6: 8; 11; 15; 20 |
|
|
d |
М6 |
М8 |
|
l |
12 |
14 |
Установочный винт с цилиндрической головкой и шестигранным углублением под ключ
мм
|
Значения размеров винтов для концов шпинделей условного размера номер |
||||||
|
5 |
6 |
8 |
11 |
15 |
20 |
|
|
d |
М6 |
М8 |
М10 |
|||
|
d1 |
10 |
13 |
16 |
|||
|
d2, не более |
4,5 |
6 |
8 |
|||
|
k |
6 |
8 |
10 |
|||
|
l |
19 |
20 |
23 |
28 |
30 |
35 |
|
l1 |
4 |
5 |
||||
Установочный штифт (для концов шпинделей № 3 и 4)
Винт с цилиндрической полукруглой головкой (для концов шпинделей № 3 и 4)
l = 8 мм для конца шпинделя № 3,
l = 18 мм для конца шпинделя № 4
