ГОСТ 26631-85



АППАРАТУРА ФАКСИМИЛЬНАЯ
СО СРЕДСТВАМИ СОКРАЩЕНИЯ
ИЗБЫТОЧНОСТИ ДЛЯ ПЕРЕДАЧИ
И ПРИЕМА ФОТОФАКСИМИЛЬНОЙ
ИНФОРМАЦИИ

ОСНОВНЫЕ ПАРАМЕТРЫ





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.87

Настоящий стандарт распространяется на факсимильную аппаратуру со средствами сокращения избыточности для передачи и приема фотофаксимильной информации типа 2, группы 3, подгруппы 1 по ГОСТ 12922 (далее - аппаратура), предназначенную для цифровой факсимильной связи по телефонной сети общего пользования и ведомственным телефонным сетям с отдельными или встроенными модемами по Рекомендациям МККТТ V.26, V.27, V.27-бис, V.33 при работе по арендованным каналам и V.23, V.26-бис, V.27-тер, V.32 при работе по коммутируемым телефонным каналам, а также по волоконно-оптическим соединительным линиям связи (ВОСЛС) и первичным цифровым трактам связи, и устанавливает ее основные параметры.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

1. ПАРАМЕТРЫ АНАЛИЗА И СИНТЕЗА

1.1. Направление развертки при анализе должно быть слева направо и сверху вниз.

(Измененная редакция, Изм. № 2).

1.2. Длины строки развертки, мм, должны быть:

общая - 215 ± 2 или 430 ± 4,

полезная - 200 ± 2 или 400 ± 4.

1.3. Следует обеспечивать возможность передачи и приема изображений с бланков от формата А5 до форматов А4 или A3 по ГОСТ 2.301.

(Измененная редакция, Изм. № 1).

1.4. Время развертки строки, с/строка, следует выбирать из ряда:

(Измененная редакция, Изм. № 2).

1.5. Отклонение времени развертки строки от номинальных значений не должно быть более значений, выбранных из ряда: 1 · 10^-4, 1 · 10^-5, 1 · 10^-6, 1 · 10^-7.

1.6. Режимы работы аппаратуры должны быть:

полутоновой - основной,

штриховой - дополнительный (рекомендуемый).

(Измененная редакция, Изм. № 2).

1.7. Число элементов изображения в строке развертки следует выбирать из рядов:

864, 1296, 1728, 2592, 3456, 5184, 6912 для общей длины строки развертки 215 мм,

800, 1200, 1600, 2400, 3200, 4800, 6400 для полезной длины строки развертки 200 мм,

1728, 2592, 3456, 5184, 6912, 10368, 13824 для общей длины строки развертки 430 мм,

1600, 2400, 3200, 4800, 6400, 9600, 12800 для полезной длины строки развертки 400 мм.

(Измененная редакция, Изм. № 1).

1.8. Разрешающую способность по строке, линий на мм, следует выбирать из ряда, не менее: 3, 4, 6, 8, 12, 16, 24.

1.9. Плотность развертки, строк/мм, следует выбирать из ряда: 3,85; 5,78; 7,7; 11,56; 15,4; 23,12; 30,8.

1.8, 1.9. (Измененная редакция, Изм. № 2).

1.10. Отклонение плотности развертки не должно быть более ±1 % от номинального значения.

1.11. Величина качаний, мм, не должна быть больше ±0,5 размера элемента изображения по строке.

1.12. Число градаций полутонов следует выбирать из ряда, не менее: 8, 12, 16, 24, 32, 48.

1.13. Передача и прием изображений должны быть обеспечены при:

оптической плотности белого поля полутонового оригинала, выбираемой из ряда: 0,05 ± 0,025; 0,1 ± 0,025; 0,15 ± 0,025, и оптической плотности его черного поля, выбираемой из ряда: 0,95 ± 0,15; 1,25 ± 0,15; 1,55 ± 0,15;

оптической плотности белого поля полутоновой копии, выбираемой из ряда:

0,1 ± 0,025; 0,15 ± 0,025; 0,20 ± 0,025, и оптической плотности его черного поля, выбираемой из ряда 0,90 ± 0,15; 1,2 ± 0,15; 1,50 ± 0,15;

максимальной оптической плотности белого поля штрихового оригинала не более 0,4 и превышении минимальной оптической плотности черного поля над максимальной оптической плотностью белого не менее 0,4;

превышении максимальной оптической плотности белого поля штриховой копии над фоном носителя записи не более 0,2 и превышении минимальной оптической плотности ее черного поля над максимальной оптической плотностью белого не менее 0,9.

1.11 - 1.13. (Измененная редакция, Изм. № 2).

1.14, 1.15. (Исключены, Изм. № 2).

2. ПАРАМЕТРЫ ФАЗИРОВАНИЯ

2.1. Фазирование должно быть автоматическим.

2.2. Погрешность фазирования должна быть не более ±0,5 % от общей длины строки.

3. ПАРАМЕТРЫ КОМПРЕССИРУЮЩИХ КОДОВ

3.1. В аппаратуре следует применять следующие компрессирующие коды:

1) в полутоновом режиме:

планарный с полным выделением контура и 16, 32 и (или) 64-уровневым представлением яркости каждого элемента изображения в виде 4, 5, 6-разрядных двоичных чисел соответственно - основной;

планарный без выделения контура, планарный с частичным выделением контура и 16, 32 и (или) 64-уровневым представлением яркости каждого элемента изображения в виде 4, 5, 6-разрядных чисел соответственно (для совместной работы с использующей эти коды аппаратурой) - дополнительные (рекомендуемые);

2) в штриховом режиме:

планарный с полным выделением контура - основной;

планарный без выделения контура, планарный с частичным выделением контура (для совместной работы с использующей эти коды аппаратурой) - дополнительные (рекомендуемые).

3.2. Параметры планарных кодов - по приложению 1.

3.1, 3.2. (Измененная редакция, Изм. № 2).

3.3. (Исключен, Изм. № 2).

3.4. Скорости передачи, бит/с, следует выбирать из ряда: 1200, 2400, 4800, 7200, 9600, 14400, 19200, 230400 (по ВОСЛС), 2048000 (по первичным цифровым трактам связи).

3.5. Отклонение скорости передачи от номинальных не должно быть более значений, выбираемых из ряда: 1 · 10^-4, 1 · 10^-5, 1 · 10^-6, 1 · 10^-7.

3.6. Время передачи тест-документов ФС1, ФС2, ФС3 (тестовые изображения вида фотографий) по ГОСТ 28264 в полутоновом режиме работы аппаратуры при времени развертки строки  с, числе элементов изображения в общей строке развертки 1728, плотности развертки 3,85 строк на миллиметр, 32-уровневым представлением яркости каждого элемента изображения и скорости передачи 9600 бит/с не должно быть более значений, приведенных в табл. 1.

Таблица 1

3.7. Время передачи тест-документов МПС, РПС, ЧРТ, СП (тестовые изображения вида машинописной и рукописной страниц, чертежа и служебного письма соответственно) по ГОСТ 28266 в штриховом режиме работы аппаратуры при времени развертки строки  с, числе элементов изображения в общей строке развертки 1728, плотности развертки 3,85 строк на миллиметр и скорости передачи 9600 бит/с не должно быть более значений, приведенных в табл. 2.

Таблица 2

3.4 - 3.7. (Введены дополнительно, Изм. № 2).

4. ПАРАМЕТРЫ СИГНАЛОВ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

4.1. Параметры сигналов автоматического управления - по приложению 3.

(Измененная редакция, Изм. № 2).

5. ПАРАМЕТРЫ ПОМЕХОЗАЩИЩАЮЩИХ КОДОВ

5.1. В аппаратуре следует применять помехозащищающие коды БЧХ (127, 113) и (или) (127, 99) с числом исправляемых ошибок 2 и (или) 4 соответственно.

5.1.1. Вероятности независимых ошибок в канале не должны быть более 1 · 10^-4 и 1 · 10^-3 (для аппаратуры, ТЗ на разработку которой утверждается с 01.06.91).

5.1.2. Число исправляемых ошибок при вероятностях канальных ошибок не более 1 · 10^-4 и 1 · 10^-3 должно быть 2 и 4 соответственно.

5.1.3. Относительная площадь визуально различимых на копии искажений не должна быть более 0,1 %.

5.1.4. Параметры помехозащищающих кодов БЧХ - по приложению 4а.

Разд. 5. (Измененная редакция, Изм. № 2).

6. ПАРАМЕТРЫ НАДЕЖНОСТИ

6.1. Наработка на отказ должна быть не менее 1000 ч. (2500 ч - для аппаратуры, техническое задание (ТЗ) на разработку которой утверждено после 01.01.89).

(Измененная редакция, Изм. № 1).

6.2. Средний срок службы аппаратуры должен быть не менее 10 лет.

6.3. Среднее время восстановления, мин, следует выбирать из ряда, не более: 30, 40, 60, 90, 120.

6.4. Средний срок сохраняемости должен быть не менее 8 лет.

7. ПАРАМЕТРЫ ЦЕПЕЙ СТЫКОВ

7.1. Параметры цепей стыка аппаратуры с ВОСЛС - согласно приложению 5.

7.2. Параметры цепей стыка аппаратуры с первичным цифровым групповым трактом согласно приложению 6.

(Измененная редакция, Изм. № 2).

7.3. Параметры цепей стыка С1-И с отдельными модемами назначаются согласно приложению 7.

7.4. Параметры цепей стыка С2 с отдельными модемами назначаются согласно приложению 8.

7.3, 7.4. (Измененная редакция, Изм. № 1).

8. ПАРАМЕТРЫ МАССЫ И ЭНЕРГОПОТРЕБЛЕНИЯ

8.1. Масса факсимильных передатчика, приемника и приемопередатчика, ТЗ на разработку которых утверждено после 01.01.88, не должна быть более:

45 кг - для передатчика или приемника;

55 кг - для приемо-передатчика.

8.2. Мощность, потребляемая факсимильными передатчиком, приемником и приемо-передатчиком, ТЗ на разработку которых утверждено после 01.01.88, не должна быть более:

400 В·А - для передатчика или приемника;

500 В·А - для приемо-передатчиков, в режимах передачи или приема.

Разд. 8. (Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Обязательное

ПАРАМЕТРЫ ПЛАНАРНЫХ КОДОВ

1. Цифровая факсимильная аппаратура с планарными кодами в штриховом режиме

1.1. Представление оригинала

1.1.1. Оригинал А следует разделять на  полос A_k (k = 1, ..., ), состоящих из 8 последовательных строк развертки каждая, где I - число строк развертки в оригинале, дополняемое белыми строками до кратного 8.

1.1.2. Каждую полосу A_k следует разделять на  участков А_kl (l = 1, ..., ), где J - число элементов изображения в полезной части строки развертки, дополняемое белыми элементами до кратного 8М.

1.1.3. Каждый участок А_kl следует разделять на М квадратов A_klm (т = 1, ..., М). Число М следует выбирать из ряда 8, 16, 32,  при кодировании без выделения контура и  - при кодировании с частичным или полным выделением контура.

(Измененная редакция, Изм. № 2).

1.1.4. Каждый квадрат A_klm следует разделять на 8 × 8 элементов изображения

aij = [i = 8(k - 1) + 1, ..., 8k; j = 8M(l - 1) + 8(m - 1) + 1, ..., 8M(l - 1) + 8M]

1.1.5. Каждый черный элемент изображения следует представлять логической «1», каждый белый - логическим «0».

1.2. Анализ и кодирование оригинала

1.2.1. Анализ и кодирование оригинала следует выполнять по полосам A_k в порядке роста k.

1.2.2. При кодировании без выделения контура или с выделением контура.

1.2.1, 1.2.2. (Измененная редакция, Изм. № 2).

1.2.2.1. Анализ полосы А₂ следует начинать в момент окончания анализа полосы А₁.

1.2.2.2. Анализ полосы A_{k + 1} (k ³ 2) следует начинать после окончания кодирования полосы A_{k - 1}, спустя менее 8t_разв в момент времени, отстоящий от начала анализа полосы A_k на время, кратное 8t_разв, где t_разв - время развертки строки, с.

1.2.2.3. Анализ полосы должен продолжаться в течение 8t_разв.

1.2.2.4. Кодирование полосы A_k (k ³ 1) следует начинать в момент начала анализа полосы A_{k + 1}.

1.2.2.5. На время от окончания кодирования полосы A_{k -1} (k ³ 2) до начала анализа полосы A_{k + 1} должен формироваться сигнал вида О.

1.2.2.1 - 1.2.2.5. (Введены дополнительно, Изм. № 2).

(Измененная редакция, Изм. № 2).

1.2.3. При кодировании с полным выделением контура:

1.2.3.1. Анализ полосы A_{k + 1} (k ³ 1) следует начинать после окончания анализа полосы A_k.

1.2.3.2. Анализ полосы должен продолжаться в течение 8t_разв.

1.2.3.3. Кодирование полосы А₁ следует начинать после окончания ее анализа или анализа полосы А_1/8.

1.2.3.4. Кодирование полосы A_{k + 1} (k ³ 1) следует начинать в момент окончания кодирования полосы A_k.

1.2.3.1 - 1.2.3.4. (Введены дополнительно, Изм. № 2).

1.2.4. Анализ полосы должен продолжаться в течение 8t_разв.

1.2.5. Кодирование полосы A_k (k ³ 1) следует начинать в момент начала анализа полосы A_{k + 1}.

1.2.6. На время от окончания кодирования полосы A_{k - 1} (k ³ 2) до начала анализа полосы A_{k + 1} должен формироваться сигнал вида 0.

1.3. Кодирование полосы без выделения контура

1.3.1. Кодирование каждой белой полосы A_k следует выполнять формированием двоичного кодового слова (фаза белой полосы) вида

0100 0000 0011 1111 0000 0100 0000 0010 0000 0100.

1.3.2. Кодирование каждой небелой полосы A_k, содержащей хотя бы один черный элемент изображения, следует начинать формированием двоичного кодового слова (фаза небелой полосы) вида

1100 0000 0011 1111 0000 1100 0000 0010 0000 1100

и выполнять по участкам A_kl в порядке роста l.

1.3.3. Кодирование каждого белого участка A_kl при  следует выполнять формированием двоичного кодового слова (фаза участка) вида

1010 0000 0011 1111 0000 1010 0000 0010 0000 1010.

1.3.4. Кодирование каждого небелого участка А_kl следует выполнять по квадратам A_klm в порядке роста т и заканчивать формированием фазы участка.

1.3.5. Кодирование белого квадрата следует выполнять формированием двоичного кодового слова 0.

1.3.6. При кодировании небелого квадрата следует:

1.3.6.1. Формировать дополнительно к квадрату A_klm квадрат _klm с заменой белых элементов изображения черными и обратно.

1.3.6.2. Формировать кодовые представления для квадратов A_klm и _klm с q и  разрядами согласно черт. 1 и 2.

1.3.6.3. Выбирать кодовое представление с минимальным числом разрядов при q  или кодовое представление A_klm при q = .

1.3.6.2, 1.3.6.3. (Измененная редакция, Изм. № 2).

1.3.6.4. Формировать двоичное кодовое слово введением полслова 10 перед выбранным кодовым представлением A_klm или подслово 11 перед выбранным кодовым представлением _klm.

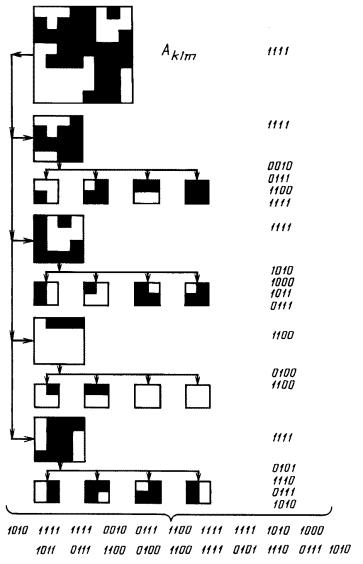

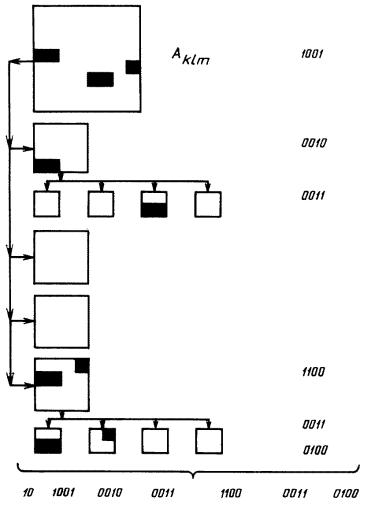

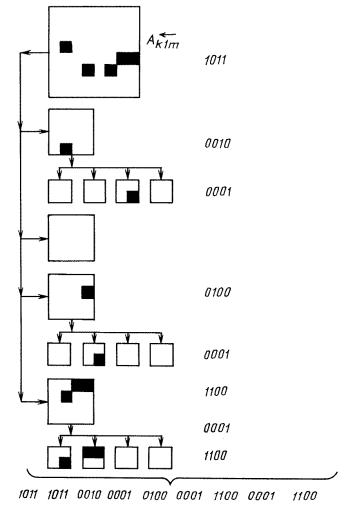

Пример кодирования небелого квадрата A_klm

Черт. 1

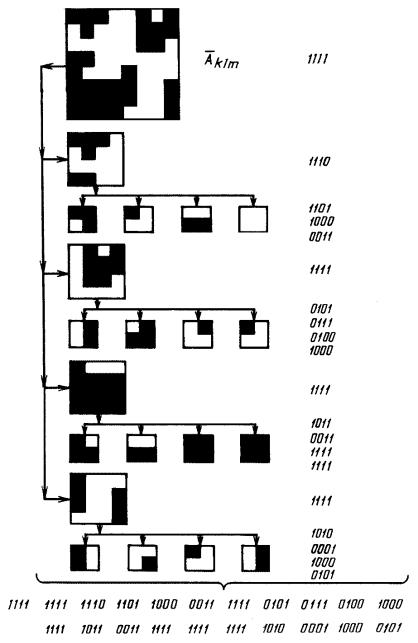

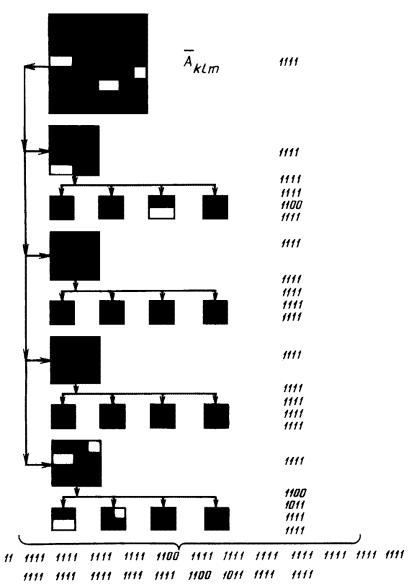

Пример кодирования небелого квадрата _klm

Черт. 2

1.4. Кодирование полосы с частичным выделением контура

(Измененная редакция, Изм. № 2).

1.4.1. Кодирование каждой белой полосы A_k следует выполнять формированием двоичного кодового слова (фаза белой полосы) вида

1.4.2. Кодирование каждой небелой полосы, содержащей хотя бы один черный элемент изображения, следует начинать формированием двоичного кодового слова (фаза небелой полосы) вида

и выполнять по квадратам А_k1m в порядке роста т.

1.4.3. Кодирование белого квадрата выполняют формированием двоичного кодового слова «0».

1.4.4. При кодировании небелого квадрата следует:

1.4.4.1. Формировать дополнительно к квадрату А_k1m квадрат _k1m с заменой белых элементов изображения черными и обратно согласно черт. 3 и 4.

1.4.4.2. Формировать дополнительно к квадрату А_k1m квадраты ,  с контурами, выделенными в  в направлении строк слева направо и справа налево, а также квадраты ,  с контурами, выделенными в А_k1m в направлении столбцов сверху вниз и снизу вверх согласно черт. 5 - 8.

(Измененная редакция, Изм. № 2).

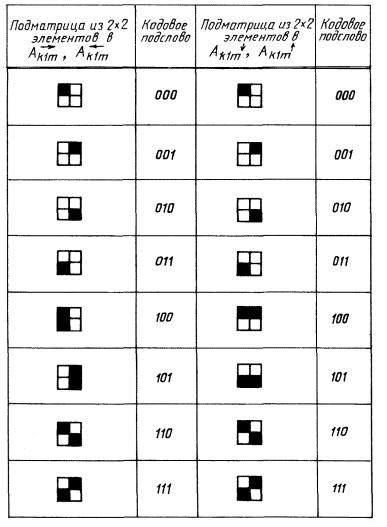

1.4.4.3. При формировании квадратов , , ,  в каждой строке или столбце квадрата А_k1m заменять в черных отрезках все черные элементы белыми, кроме первого и последнего элементов, если последний элемент черного отрезка не является последним элементом строки или столбца квадрата A_k1m.

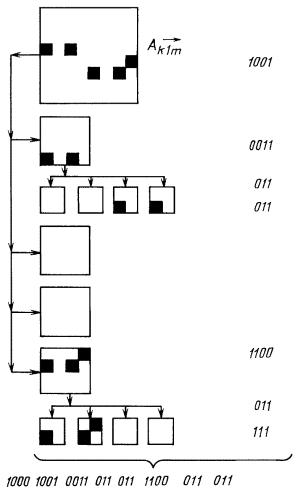

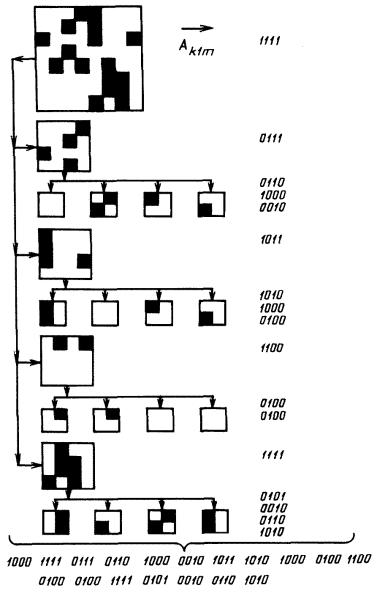

Пример кодирования небелого квадрата A_k1m

Черт. 3

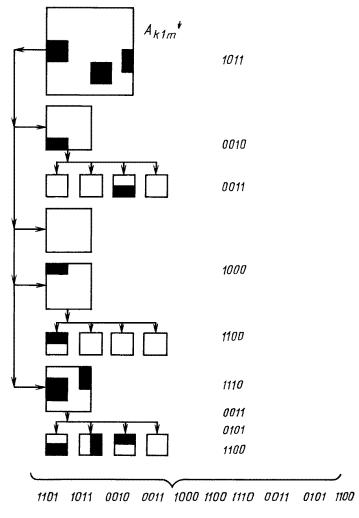

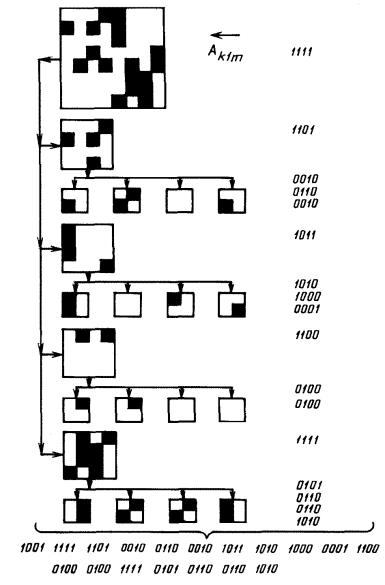

Пример кодирования небелого квадрата A_k1m

Черт. 4

1.4.4.4. При формировании квадратов , , ,  в каждой строке или столбце квадрата A_k1m заменять в черных отрезках все черные элементы белыми, кроме первого элемента, если последний элемент черного отрезка является также последним элементом строки или столбца квадрата А_k1т.

1.4.4.5. При формировании квадратов , , ,  в каждой строке или столбце квадрата A_k1m заменять белым элементом одиночный черный элемент, если он не является последним элементом строки или столбца квадрата A_k1m.

1.4.4.6. Формировать кодовое представление для квадратов A_k1m, _k1m, , , ,  с q, , , , , .

разрядами соответственно согласно черт. 3 - 8, исключая квадраты , , , , в которых хотя бы в одной из подматриц, содержащих 4×4 элемента изображения, содержится более g замененных одиночных черных элементов изображения.

(Измененная редакция, Изм. № 2).

1.4.4.7. Выбирать число g из ряда 0, 1, 2, 4.

1.4.4.8. Выбирать кодовое представление с разрядами

                                       (1)

или, если q_min > 64, некодированное представление квадрата А_k1m согласно черт. 9.

(Измененная редакция, Изм. № 2).

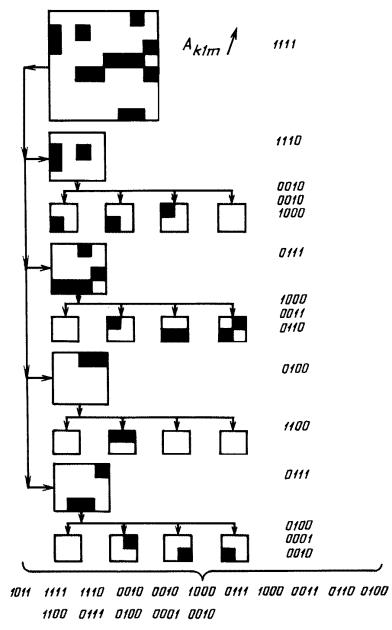

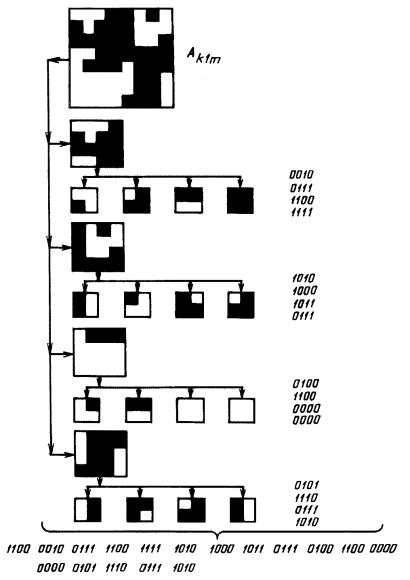

Пример кодирования небелого квадрата  с частичным выделением контура, выделенным в направлении строк слева направо

Черт. 5

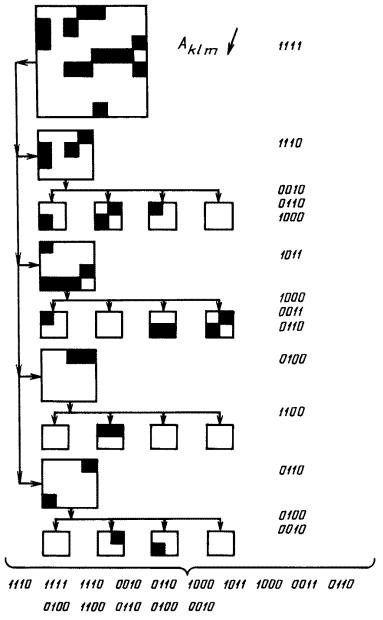

Пример кодирования небелого квадрата  c частичным выделением контура, выделенным в направлении строк справа налево

Черт. 6

1.4.4.9. Формировать двоичное кодовое слово введением подслов 1010, 1111, 1000, 1001, 1110, 1011, 1100 перед выбранными кодовыми представлениями A_k1m, _k1m, , , , , и некодированным представлением квадрата A_k1m соответственно.

1.4.4.10. Формировать двоичное кодовое слово 1101 для черного квадрата A_k1m.

1.4.4.11. Считать квадрат A_k1m белым и кодировать согласно п. 1.4.3, если хотя бы один из квадратов , , ,  является белым.

1.5. Кодирование полосы с полным выделением контура

1.5.1. Кодирование каждой полосы следует выполнять по квадратам A_k1m в порядке возрастания т.

1.5.2. Кодирование белого квадрата выполняют формированием двоичного кодового слова 0.

1.5.3. При кодировании небелого квадрата следует:

1.5.3.1. Формировать квадраты ,  суммированием по модулю 2 каждого элемента A_k1m с предыдущим в направлении строк слева направо в  и справа налево в , а квадраты  и  - суммированием по модулю 2 каждого элемента A_k1m с предыдущим в направлении столбцов сверху вниз в  и снизу вверх в  согласно черт. 1, 10 - 13, при этом черный элемент представляется 1 и белый 0, а первый рассматриваемый элемент суммируется по модулю 2 с 0.

Примечание. Суммирование по модулю 2 - логическая операция, обозначаемая символом  и выполняемая по правилу:

1  1 = 0; 0  0 = 0; 1  0 = 1 ; 0  1 = 1.

Пример кодирования небелого квадрата  с частичным выделением контура, выделенным в направлении столбцов сверху вниз

Черт. 7

Пример кодирования небелого квадрата  с частичным выделением контура, выделенным в направлении столбцов снизу вверх

Черт. 8

1.5.3.2. Формировать кодовое представление для квадратов , , ,  с , , ,  разрядами соответственно согласно черт. 10 - 13, при этом подматрицы из 2×2 элементов следует представлять 3-разрядными кодовыми подсловами согласно черт. 14, если они не содержат черных строк в квадратах ,  или черных столбцов в квадратах , , в противном случае следует представлять их 4-разрядными кодовыми словами.

1.5.1 - 1.5.3, 1.5.3.1, 1.5.3.2. (Измененная редакция, Изм. № 2).

1.5.3.3. Выбирать кодовое представление с разрядами

.                                                    (5)

Пример формирования некодированного представления квадрата A_k1m

Черт. 9

1.5.3.4. Формировать двоичное кодовое слово введением подслов 100х, 101х, 110х, 111x перед выбранными кодовыми представлениями , , ,  соответственно, где х = 0, если подматрицы из 2×2 элементов представлены 3-разрядными кодовыми подсловами и х = 1, если они представлены 4-разрядными кодовыми подсловами.

1.5.3.3, 1.5.3.4. (Введены дополнительно, Изм. № 2).

1.5.4. Кодирование каждой полосы следует завершать вычислением количества кодированной информации в полосе в виде 18-разрядного двоичного числа Q_n и формированием 54-разрядного кодового слова (фаза полосы) при помощи трехкратного повторения каждого разряда в Q_n.

1.5.5. Фазу полосы следует передавать перед кодовым словом первого квадрата полосы.

1.5.4, 1.5.5. (Измененная редакция, Изм. № 2).

1.5.5.1 - 1.5.5.4, 1.6. (Исключены, Изм. № 2).

2. Цифровая факсимильная аппаратура с планарным кодированием в полутоновом режиме

2.1. Представление оригинала

2.1.1. Представление оригинала следует выполнять, как описано в пп. 1.1.1, 1.1.2, 1.1.3, 1.1.4.

2.1.2. Каждый элемент изображения следует характеризовать его яркостью g_ij, представляемой в виде N-разрядного двоичного числа g¹, g², ..., g^N так, чтобы яркость черного элемента изображения имела вид 11...1, а белого - 00...0.

(Измененная редакция, Изм. № 2).

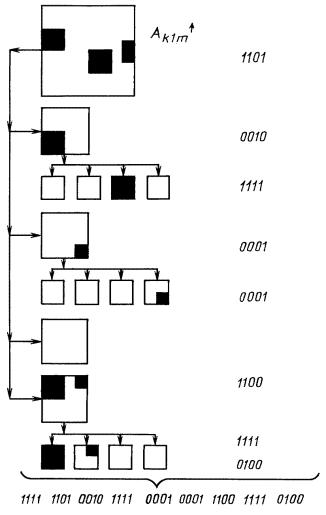

Пример кодирования небелого квадрата  полным выделением контура в направлении строк слева направо

Черт. 10

Пример кодирования небелого квадрата  полным выделением контура в направлении строк справа налево

Черт. 11

2.2. Анализ и кодирование оригинала

2.2.1. Анализ и кодирование оригинала следует выполнять как описано в п. 1.2.

2.3. Кодирование полосы без выделения контура.

2.3.1. Кодирование каждой белой полосы A_k следует выполнять формированием двоичного кодового слова (фаза белой полосы) вида

0100 0000 0011 1111 0000 0100 0000 0010 0000 0100.

2.3.2. Кодирование каждой небелой полосы A_k, содержащей хотя бы один небелый элемент изображения, следует начинать формированием двоичного кодового слова (фаза небелой полосы) вида

1100 0000 0011 1111 0000 1100 0000 0010 0000 1100

и выполнять по участкам A_kl в порядке роста l.

2.3.3. Кодирование каждого белого участка A_kl при М  следует выполнять формированием двоичного кодового слова (фаза участка) вида

1010 0000 0011 1111 0000 1010 0000 0010 0000 1010.

2.3.4. Кодирование каждого небелого участка A_kl следует выполнять по квадратам A_klm в порядке роста т и заканчивать формированием фазы участка.

2.3.5. Кодирование каждого квадрата A_klm следует начинать с вычисления средней яркости элемента _klm, определяемой по формуле:

                                     (2)

Пример кодирования небелого квадрата  с полным выделением контура в направлении столбцов сверху вниз

Черт. 12

Пример кодирования небелого квадрата  с полным выделением контура в направлении столбцов снизу вверх

Черт. 13

2.3.6. Каждый кодируемый квадрат следует разбивать на N двоичных матриц , элементами которых являются разряды (gⁿ)ij из g_jj (п = 1, 2, ..., N), где п - номер разряда в N-разрядном числе g_jj.

(Измененная редакция, Изм. № 2).

2.3.7. Кодирование каждого квадрата А_klm следует выполнять по матрицам  порядке роста п.

2.3.8. Кодирование каждой матрицы  следует выполнять, как описано в пп. 1.3.5, 1.3.6, рассматривая при этом ее как квадрат А_klm в штриховом режиме, в котором белыми элементами изображения являются нулевые биты , а черными - ее единичные биты.

2.3.9. Для каждой матрицы  (п = 1, 2, ..., N) следует формировать квадрат . Каждому элементу в  следует присваивать яркость опорной градации ⁽ⁿ⁾ = (¹, ², ..., ^N)_ij, которую следует определять по содержимому п закодированных разрядов (g¹, ..., gⁿ)_ij, в соответствии со следующими равенствами: ¹ = g¹, ..., ⁿ = gⁿ; ⁿ⁺¹ = ..., ^N = g¹; (п = 1, 2, ..., N - 1).

2.3.10. Для каждого квадрата  (п = 1, 2, 3, N - 1) следует вычислить среднюю яркость элемента, определяемую по формуле

                                (3)

Кодовые подслова для подматриц из 2×2 элементов

Черт. 14

2.3.11. Кодирование каждой матрицы  (п = 1, 2, 3, N - 1) следует завершить формированием разделительного бита d, значение которого следует определять из соотношения

                                            (4)

где допустимые величины изменения средней яркости е₁ = е₂ = … е_{N - 3} = 0; е_{N - 2} = е_{N - 1} = .

2.3.12. Следует формировать d = 0 после кодирования .

2.3.13. Следует выполнять кодирование следующей матрицы  (n = 1, 2, ..., N - 1), если d = 1.

2.3.14. Следует выполнять кодирование следующего квадрата А_{kl(m + 1)}, если d = 0.

2.4. Кодирование полосы с частичным выделением контура

2.3.9 - 2.3.14, 2.4. (Измененная редакция, Изм. № 2).

2.4.1. Кодирование каждой белой полосы A_k следует выполнять, как описано в п. 1.4.1.

2.4.2. Кодирование каждой небелой полосы A_k1m, содержащей хотя бы один небелый элемент изображения, следует начинать, как описано в п. 1.4.2.

2.4.3. Кодирование каждого квадрата A_k1m следует начинать и выполнять, как описано в п. 2.3.5, 2.3.6, 2.3.7, для l = 1.

2.4.4. Кодирование каждой матрицы  следует выполнять как описано в п. 1.4.3, 1.4.4, рассматривая при этом ее как квадрат A_k1m в штриховом режиме, в котором белыми элементами изображения являются нулевые биты , а черными - ее единичные биты.

2.4.5. Последующее кодирование следует выполнять в порядке, как описано в пп. 2.3.9, 2.3.10, 2.3.11, 2.3.12, 2.3.13, 2.3.14 для l = 1.

2.5. Кодирование полосы с полным выделением контура

2.5.1. Кодирование каждой полосы A_k следует выполнять по квадратам А_1m в порядке возрастания т.

2.5.2. Кодирование каждого квадрата следует начинать, как указано в п. 2.3.5, 2.3.6 для l = 1.

2.5, 2.5.1, 2.5.2. (Измененная редакция, Изм. № 2).

2.5.2.1, 2.5.2.2. (Исключены, Изм. № 2).

2.5.3. Для каждой полосы A_k следует формировать N кодированных представлений {А_k}⁽ⁿ⁾ в виде последовательностей кодовых слов матриц  (n = 1, ..., N).

2.5.4. Кодирование каждого квадрата A_k1m следует выполнять по матрицам  (п = 1, ..., N) в порядке возрастания n, рассматривая при этом их как квадраты в штриховом режиме, в которых белыми элементами изображения являются нулевые биты , а черными - ее единичные биты.

2.5.5. Кодирование белой  следует выполнять формированием двоичного кодового слова 00.

2.5.3 - 2.5.5. (Измененная редакция, Изм. № 2).

2.5.5.1 - 2.5.5.5. (Исключены, Изм. № 2).

2.5.6. Кодирование черной  следует выполнять формированием двоичного кодового слова 01.

2.5.7. При кодировании черно-белой  следует:

2.5.6, 2.5.7. (Измененная редакция, Изм. № 2).

2.5.7.1. Формировать дополнительно к матрице  матрицу  c заменой белых элементов изображения черными и обратно.

2.5.7.2. Формировать кодовое представление для матрицы  и  с q_min и _min разрядами согласно п. 1.5.3.

2.5.7.3. Выбирать кодовое представление с минимальным числом разрядов при q_{min  min} или кодовое представление  при q_min = _min.

2.5.7.4. Формировать двоичное кодовое слово введением бита 0 после первого разряда выбранного кодового представления  или бита 1 после первого разряда выбранного кодового представления .

2.5.7.1 - 2.5.7.4. (Введены дополнительно, Изм. № 2).

2.5.8. Формирование каждого из N кодированных представлений  (п = 1, ..., N) следует завершать, как указано в пп. 1.5.4, 1.5.5.

(Измененная редакция, Изм. № 2).

2.6. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).

ПРИЛОЖЕНИЕ 3

Обязательное

ПАРАМЕТРЫ СИГНАЛОВ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ФАКСИМИЛЬНОЙ АППАРАТУРЫ С ПЛАНАРНЫМИ КОДАМИ

1. По сигналам автоматического управления передающей аппаратуры в приемной аппаратуре должны быть автоматически обеспечены: выбор скорости передачи, режима работы, числа элементов изображения в общей строке развертки, плотности развертки, а также пуск и остановка.

2. Скорость передачи следует выбирать по сигналу выбора скорости передачи, передаваемому не менее 7 с после пуска передатчика, представляющему собой чередование 0 и 1 со скважностью 2 ± 0,1 и частотой:

600 Гц - для скорости передачи 1200 бит/с;

1200 Гц - для скорости передачи 2400 бит/с;

2400 Гц - для скорости передачи 4800 бит/с;

3600 Гц - для скорости передачи 7200 бит/с;

4800 Гц - для скорости передачи 9600 бит/с;

7200 Гц - для скорости передачи 14400 бит/с;

9600 Гц - для скорости передачи 19200 бит/с;

1024000 Гц - для скорости передачи 2048000 бит/с.

3. Отклонение частоты сигнала выбора скорости передачи от номинального значения не должно быть более значений из ряда: 1 · 10^-4, 1 · 10^-5, 1 · 10^-6, 1 · 10^-7.

4. Выбор режима работы следует проводить по сигналу выбора режима, сменяющему сигнал выбора скорости передачи, представляющему собой:

4.1. При кодировании без выделения контура - трижды повторяющиеся двоичные 40-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

110 00000001111110000 110 0000000100000 110 1 - для штрихового режима и

100 0000000111110000 100 0000000100000 100 1 - для полутонового режима.

4.2. При кодировании с частичным выделением контура - двоичные 76-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

 - для штрихового режима и

 - для полутонового режима.

4.3. При кодировании с полным выделением контура - двоичные 69-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

 - для позитивной передачи в штриховом режиме;

 - для негативной передачи в штриховом режиме;

 - для полутонового режима с N = 4;

 - для полутонового режима с N = 5;

 - для полутонового режима с N = 6,

где N - количество разрядов в двоичном числе, характеризующем яркость каждого элемента изображения в полутоновом режиме.

Выбор режима работы должен быть проведен при условии приема сигнала выбора скорости передачи.

5. Число элементов изображения в общей строке развертки следует выбирать по сигналу выбора числа элементов изображения, сменяющему сигнал выбора режима, представляющему собой:

5.1. При кодировании без выделения контура - трижды повторяющиеся двоичные 40-, 80-, 120- и 160-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

000 00000001111110000 00010000000100000 000 1 - для числа элементов изображения 864,

000 00000001111110000 000 0000000100000 000 1,

101 00000001111110000 101 0000000100000 101 1 - для числа элементов изображения 1296;

101 00000001111110000 101 0000000100000 101 1 - для числа элементов изображения 1728, 1800;

000 00000001111110000 000 0000000100000 000 1,

000 00000001111110000 000 0000000100000 000 1 - для числа элементов изображения 2592,

101 00000001111110000 101 0000000100000 101 1,

101 00000001111110000 101 0000000100000 101 1 - для числа элементов изображения 3456, 3600;

000 00000001111110000 000 0000000100000 000 1,

000 00000001111110000 000 0000000100000 000 1,

000 00000001111110000 000 0000000100000 000 1 - для числа элементов изображения 5184;

101 00000001111110000 101 0000000100000 101 1,

101 00000001111110000 101 0000000100000 101 1,

101 00000001111110000 101 0000000100000 101 1 - для числа элементов изображения 6912;

000 00000001111110000 000 0000000100000 000 1,

000 00000001111110000 000 0000000100000 000 1,

000 00000001111110000 000 0000000100000 000 1,

000 00000001111110000 000 0000000100000 000 1 - для числа элементов изображения 10368;

101 00000001111110000 101 0000000100000 101 1,

101 00000001111110000 101 0000000100000 101 1,

101 00000001111110000 101 0000000100000 101 1,

101 00000001111110000 101 0000000100000 101 1 - для числа элементов изображения 13824.

5.2. При кодировании с частичным выделением контура - двоичные 76-, 152-, 228- и 304-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

 - для числа элементов изображения 864;

 - для числа элементов изображения 1296;

 - для числа элементов изображения 1728, 1800;

 - для числа элементов изображения 2592;

 - для числа элементов изображения 3456, 3600;

 - для числа элементов изображения 5184;

 - для числа элементов изображения 6912;

 - для числа элементов изображения 10368;

 - для числа элементов изображения 13824.

5.3. При кодировании с полным выделением контура - двоичные 69-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

 - для числа элементов изображения 864; 54 бита

 - для числа элементов изображения 1296;

 - для числа элементов изображения 1728, 1800;

 - для числа элементов изображения 2592;

 - для числа элементов изображения 3456, 3600;

 - для числа элементов изображения 5184;

 - для числа элементов изображения 6912;

 - для числа элементов изображения 10368;

 - для числа элементов изображения 13824.

Выбор числа элементов изображения должен быть произведен при условии приема сигнала выбора режима работы аппаратуры.

6. Плотность развертки следует выбирать по сигналу выбора плотности развертки, сменяющему сигнал выбора числа элементов изображения, представляющему собой:

6.1. При кодировании без выделения контура - трижды повторяющиеся двоичные 40-, 80-, 120-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

111 00000001111110000 111 0000000100000 111 1,

011 00000001111110000 011 0000000100000 011 1 - для плотности развертки 1,82; 1,9 строк на миллиметр;

111 00000001111110000 111 0000000100000 111 1 - для плотности развертки 3,63, 3,80, 3,85 строк на миллиметр;

011 00000001111110000 011 0000000100000 011 1,

111 00000001111110000 111 0000000100000 111 1 - для плотности развертки 5,78 строк на миллиметр;

011 00000001111110000 011 0000000100000 011 1 - для плотности развертки 7,6; 7,7 строк на миллиметр;

111 00000001111110000 111 0000000100000 111 1,

111 00000001111110000 111 0000000100000 111 1,

111 00000001111110000 111 0000000100000 111 1 - для плотности развертки 11,56 строк на миллиметр;

111 00000001111110000 111 0000000100000 111 1,

111 00000001111110000 111 0000000100000 111 1 - для плотности развертки 15,4 строк на миллиметр;

011 00000001111110000 011 0000000100000 011 1,

011 00000001111110000 011 0000000100000 011 1,

011 00000001111110000 011 0000000100000 011 1 - для плотности развертки 23,12 строк на миллиметр;

011 00000001111110000 011 0000000100000 011 1,

011 00000001111110000 011 0000000100000 011 1 - для плотности развертки 30,8 строк на миллиметр.

6.2. При кодировании с частичным выделением контура - двоичные 76-, 152-, или 228-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

 - для плотности развертки 1,82; 1,90 строк на миллиметр;

 - для плотности развертки 3,63; 3,80; 3,85 строк на миллиметр;

 - для плотности развертки 5,78 строк на миллиметр;

 - для плотности развертки 7,7; 7,6 строк на миллиметр;

 - для плотности развертки 11,56 строк на миллиметр;

 - для плотности развертки 15,4 строк на миллиметр;

 - для плотности развертки 23,12 строк на миллиметр.

6.3. При кодировании с полным выделением контура - двоичные 69-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

 - для плотности развертки 1,82; 1,90 строк на миллиметр;

 - для плотности развертки 3,63; 3,80; 3,85 строк на миллиметр;

 - для плотности развертки 5,78 строк на миллиметр;

 - для плотности развертки 7,7; 7,6 строк на миллиметр;

 - для плотности развертки 11,56 строк на миллиметр;

 - для плотности развертки 15,4 строк на миллиметр;

 - для плотности развертки 23,12 строк на миллиметр;

 - для плотности развертки 30,8 строк на миллиметр.

Выбор плотности развертки должен быть произведен при условии приема сигнала выбора числа элементов изображения.

7. Пуск должен предусматривать начало приема информационных сигналов не ранее, чем через 2 с после приема сигнала выбора плотности развертки.

8. Остановка должна предусматривать прекращение приема и должна быть произведена по сигналу остановки, сменяющему информационные сигналы и представляющие собой:

8.1. При кодировании без выделения контура - трижды повторяющиеся двоичные 40-битовые последовательности, дополняемые до конца развертки полосы нулями, вида:

001 00000001111110000 001 0000000100000 001 1.

8.2. При кодировании с частичным выделением контура - двоичную 76-битовую последовательность, дополняемую до конца развертки полосы нулями, вида:

8.3. При кодировании с полным выделением контура - двоичную 69-битовую последовательность, дополняемую до конца развертки полосы нулями, вида:

Сигнал остановки должен поступать в приемную аппаратуру не позднее чем через 0,5 с после остановки передающей аппаратуры.

ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 4. (Исключено, Изм. № 2).

ПРИЛОЖЕНИЕ 4а

Обязательное

ПАРАМЕТРЫ ПОМЕХОЗАЩИЩАЮЩИХ КОДОВ БЧХ (127, 113), (127, 99)

1. Формирование псевдослучайной синхропоследовательности

1.1. Помехозащищающее кодирование следует начинать после формирования псевдослучайной синхропоследовательности длиной 4589 элементов.

1.2. При формировании псевдослучайной синхропоследовательности следует:

1.2.1. Формировать вспомогательные последовательности из 14 элементов:

* Логическая операция суммирования по модулю 2, обозначаемая символом  и выполняемая по правилу: 1  1 = 0; 0  0 = 0; 1  0 = 1; 0  1 = 1.

1.2.2. Формировать псевдослучайную синхропоследовательность в виде:

2. Помехозащищающее кодирование кодом БЧХ (127, 113) с исправлением до двух ошибок в блоке из 127 элементов

2.1. При помехозащищающем кодировании следует:

2.1.1. Защищаемую информацию разделять на блоки, состоящие из 113 информационных элементов K₁, K₂, ..., K₁₁₃.

2.1.2. После каждого блока формировать 14 проверочных элементов R₁, R₂, ..., R₁₄ при помощи суммирования по модулю 2 информационных элементов K_i, номера которых приведены в табл. 1.

Таблица 1

2.1.3. Формировать 128-элементные кодовые слова добавлением к каждому блоку из 113 элементов 14 проверочных элементов, а также элемента, равного нулю.

3. Помехозащищающее кодирование кодом БЧХ (127, 99) с исправлением до четырех ошибок в блоке из 127 элементов.

3.1. При помехозащищающем кодировании следует:

3.1.1. Защищаемую информацию разделять на блоки, состоящие из 99 информационных элементов K₁, K₂, ..., K₉₉.

3.1.2. После каждого блока формировать 28 проверочных элементов R₁, R₂, ..., R₂₈ при помощи суммирования по модулю 2 информационных элементов K_i номера которых приведены в табл. 2.

Таблица 2

3.1.3. Формировать 128-элементные кодовые слова добавлением к каждому блоку из 99 элементов 28 проверочных элементов, а также элемента, равного нулю.

4. Периодическое перемежение

4.1. При передаче каждых 224 кодовых слов следует выполнять периодическое перемежение.

4.2. При выполнении периодического перемежения следует:

4.2.1. Формировать матрицу из 128×224 элементов, содержащую 224 столбца в виде 128 элементных кодовых слов.

4.2.2. Формировать передаваемую информацию в виде последовательности строк матрицы 128×224 элементов.

ПРИЛОЖЕНИЕ 4а. (Введено дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 5

Обязательное

ПАРАМЕТРЫ ЦЕПЕЙ СТЫКА ФАКСИМИЛЬНОЙ АППАРАТУРЫ С ВОЛОКОННО-ОПТИЧЕСКОЙ СОЕДИНИТЕЛЬНОЙ ЛИНИЕЙ СВЯЗИ (ВОСЛС)

1. Скорость передачи информации должна быть 230400 бит/с.

2. Мощность оптического сигнала на выходе передатчика должна быть в пределах от 0,5 до 1,0 мВт.

3. Длина волны оптического сигнала должна быть в пределах от 0,8 до 0,9 мкм.

4. Потери энергии оптического сигнала в месте механического соединения световода и светоизлучателя или световода и светоприемника не должны быть более 4 дБ.

5. Мощность оптического сигнала на входе приемника должна быть не менее 1 · 10^-4 мВт.

6. В качестве ВОСЛС должны использоваться моноволоконные световоды с характеристиками, приведенными в таблице.

мкм

ПРИЛОЖЕНИЕ 5. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 6

Обязательное

ПАРАМЕТРЫ ЦЕПЕЙ СТЫКА ФАКСИМИЛЬНОЙ АППАРАТУРЫ С ПЕРВИЧНЫМ ЦИФРОВЫМ ГРУППОВЫМ ТРАКТОМ

1. Параметры стыка

1.1. Скорость передачи информации по первичному цифровому стыку должна быть 2048 кбит/с.

1.1.1. Отклонение скорости передачи по первичному цифровому стыку не должно быть более 102,4 бит/с.

1.2. Передача и прием кодированных сигналов по первичному цифровому стыку должны осуществляться по симметричной двухпроводной цепи.

1.3. Выходное сопротивление первичного цифрового стыка на передающей стороне должно быть (120 ± 12) Ом.

1.4. Входное сопротивление первичного цифрового стыка на приемной стороне должно быть (120 ± 12) Ом.

2. Вид и форма импульса кодированного сигнала

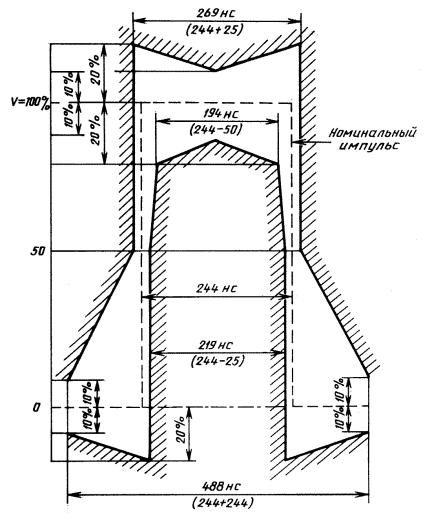

2.1. Форма импульсов кодированного сигнала должна соответствовать указанной на чертеже.

2.1.1. Пиковое напряжение импульса должно быть (3 ± 0,3) В.

2.1.2. Длительность импульса должна быть (244 ± 24,4) нс.

2.1.3. Пиковое напряжение «0» должно быть (0 ± 0,3) В.

2.1.4. Отклонение амплитуд импульсов положительной и отрицательной полярностей в середине импульса (по длительности) должно быть не менее 0,95 и не более 1,05.

2.1.5. Отношение длительностей импульсов положительной и отрицательной полярностей при половине амплитуды должно быть не менее 0,95 и не более 1,05.

3. Последовательность кодирования

3.1. Кодирование входного двоичного сигнала в первичном цифровом стыке должно осуществляться следующим образом:

3.1.1. Сигнал кода должен быть квазитроичным сигналом, три состояния которого обозначаются как В⁺, , 0.

3.1.2. Импульсы (единицы) входного сигнала первичного цифрового сигнала должны передаваться в коде стыка как В⁺ и  попеременно (чередование полярности импульсов).

3.1.3. Нули входного сигнала первичного цифрового стыка должны передаваться в коде стыка нулями, за исключением последовательности четырех нулей.

3.1.4. Последовательность четырех нулей должна передаваться по следующим специальным правилам:

Первый нуль такой последовательности должен передаваться в коде стыка как 0, если предшествующий импульс сигнала кода имел полярность, противоположную полярности предшествующего нарушения чередования полярностей, и сам импульс не является нарушением чередования полярностей;

Первый нуль такой последовательности должен передаваться в коде стыка как импульс, сохраняющий чередование полярностей, если предшествовавший импульс сигнала кода имеет такую же полярность, как предшествующее нарушение чередования полярностей, или этот импульс сам является нарушением чередования полярностей;

Второй и третий нули такой последовательности должны всегда передаваться в коде стыка как нули;

Последний нуль такой последовательности (из четырех нулей) всегда должен передаваться в коде стыка как импульс, полярность которого такова, что она нарушает правило чередования полярностей.

Вид и форма импульса кодированного сигнала

ПРИЛОЖЕНИЕ 6. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 7

Обязательное

ПАРАМЕТРЫ ЦЕПЕЙ СТЫКА С1-И ФАКСИМИЛЬНОЙ АППАРАТУРЫ С МОДЕМОМ

1. Номенклатура цепей и их характеристики в передающей аппаратуре

1.1. В режиме односторонней передачи информационных сигналов по цепям, приведенным в табл. 1, следует обеспечивать:

выдачу информационных сигналов по цепям 1, 2 при поступлении по цепям 3, 4 сигналов с частотой 300 Гц;

остановку выдачи информационных сигналов и выдачу по цепям 1, 2 не менее 1024 «1» при пропадании сигнала с частотой 300 Гц по цепям 3, 4 на время более 0,5 с;

остановку выдачи информационных сигналов и передачу сигнала с частотой, равной половине скорости передачи, по цепям 1, 2 при поступлении по цепям 3, 4 не менее 256 «0».

Таблица 1

Таблица обмена сигналами по стыку С1-И на передающей стороне

1.2. В режиме двухсторонней одновременной передачи информационных сигналов следует обеспечивать выдачу информационных сигналов по цепям 1, 2 табл. 1.

1.3. Преобразование сигналов дискретной информации в биимпульсный сигнал следует производить согласно табл. 2.

Таблица 2

Таблица изменения полярности биимпульсного сигнала

где [...) - обозначает включение первого и исключение последнего значения в интервале;

0 - нулевое значение информационного сигнала;

1 - единичное значение информационного сигнала;

τ - длительность одного бита информационного сигнала;

Q_t - сохранение полярности биимпульсного сигнала;

 - изменение полярности биимпульсного сигнала.

2. Номенклатура цепей и их характеристики в приемной аппаратуре

2.1. В режиме односторонней передачи информационных сигналов по цепям, приведенным в табл. 3, следует обеспечивать:

прием информационных сигналов по цепям 1, 2;

передачу сигнала с частотой 300 Гц по цепям 3, 4;

передачу по цепям 3, 4 не менее 1024 «1» при появлении числа сбоев, выбираемых из ряда 1, 3, 5, и остановку приема информационных сигналов. После выдачи не менее 1024 «1» выдача частоты 300 Гц должна восстановиться и должна обеспечиваться готовность к приему информационных сигналов по цепям 1, 2;

остановку приема информационных сигналов при поступлении по цепям 1, 2 не менее 256 «0», после чего приемная аппаратура должна перейти в дежурный режим.

Таблица 3

Таблица обмена сигналами по стыку С1-И на приемной стороне

2.2. В режиме двухсторонней одновременной передачи информационных сигналов следует обеспечивать прием информационных сигналов по цепям 1, 2 табл. 3.

3. Параметры цепей

3.1. Значение выходного и входного сопротивления выходных и входных цепей на передающей и приемной стороне должна быть (150 ± 30) Ом.

3.2. Отношение амплитуды импульса биимпульсного сигнала положительной полярности к амплитуде импульса биимпульсного сигнала отрицательной полярности должно быть в пределах от 0,95 до 1,05.

3.3. Амплитуда напряжения выходного биимпульсного сигнала должна быть (0,6 ± 0,15) В, (размах - 1,2 ± 0,3 В).

3.4. Амплитуда напряжения входного биимпульсного сигнала должна быть от 0,1 до 0,75 В, (размах - от 0,2 до 1,5 В).

3.5. Затухание асимметрии входных и выходных цепей на стыке С1-И передающей и приемной аппаратуры на частотах 1200, 2400, 4800, 9600 Гц должно быть не менее 52 дБ, а на частотах 16000 и 32000 Гц - не менее 46 дБ.

3.6. В технически обоснованных случаях в цепях 1, 2 таблицы 1 устанавливаются фильтры с частотами среза 6,0 кГц для скоростей передачи 1200 и 2400 бит/с и 24,0 кГц для скоростей передачи 4800 и 9600 бит/с.

ПРИЛОЖЕНИЕ 8

Обязательное

ПАРАМЕТРЫ ЦЕПЕЙ СТЫКА С2 ФАКСИМИЛЬНОЙ АППАРАТУРЫ С МОДЕМОМ

1. Сопряжение аппаратуры с модемами следует обеспечивать по стыку С2 по ГОСТ 18145 и ГОСТ 23675 в части цепей, изложенных ниже.

Обмен сигналами на передающей стороне следует обеспечивать по цепям согласно табл. 1.

Таблица 1

2. Прием сигналов на приемной стороне следует обеспечивать по цепям согласно табл. 2.

Таблица 2

3. Выходное сопротивление выходных цепей должно быть не более 50 Ом.

4. Входное сопротивление входных цепей должно быть не менее 3000 Ом.

5. Амплитуда напряжения, соответствующая 0 двухполярного сигнала, должна быть от 4 до 6 В на передающей стороне и от 0,3 до 6 В на приемной стороне.

6. Амплитуда напряжения, соответствующая 1 двухполярного сигнала, должна быть от минус 4 до минус 6 В на передающей стороне и от минус 0,3 до минус 6 В на приемной стороне.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством связи СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.10.85 № 3371

3. Срок проверки - 1996 г. Периодичность проверки - 5 лет

4. Стандарт соответствует Рекомендациям МККТТ V.26, V.27, V.27 бис, V.33 в части работы по арендованным каналам; V.23, V.26 бис, V.27 тер, V.32 в части работы по коммутируемым телефонным каналам

5. ВВЕДЕН ВПЕРВЫЕ

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. Ограничение срока действия снято Постановлением Госстандарта от 15.08.91 № 1355

8. ИЗДАНИЕ (декабрь 2001 г.) с Изменениями № 1, 2, утвержденными в декабре 1987 г., августе 1991 г. (ИУС 3-88, 11-91)

СОДЕРЖАНИЕ
