ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



АППАРАТУРА
ЯДЕРНОГО ПРИБОРОСТРОЕНИЯ
ДЛЯ АТОМНЫХ СТАНЦИЙ

ОСНОВНЫЕ ПОЛОЖЕНИЯ



ГОСТ 26344.0-84



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АППАРАТУРА ЯДЕРНОГО ПРИБОРОСТРОЕНИЯ ДЛЯ АТОМНЫХ СТАНЦИЙ

Основные положения

Nuclear instrumentation fur nuclear power stations.
Basic principles

ГОСТ
26344.0-84

Постановлением Государственного комитета СССР по стандартам от 11 декабря 1984 г. № 4213 срок введения в действие установлен

с 01.01.86

Настоящий стандарт распространяется на аппаратуру ядерного приборостроения, используемую для контроля, управления и защиты ядерных реакторов и контроля радиационной безопасности на атомных станциях: атомных электростанциях, атомных станциях теплоснабжения, атомных теплоэлектроцентралях (далее - аппаратура ЯП для АС), и устанавливает состав, выполняемые функции, общие характеристики аппаратуры ЯП для АС, а также состав и структуру комплекса стандартов, распространяющихся на аппаратуру ЯП для АС, и его связь с другими системами стандартов, с подчиненной нормативно-технической документацией (НТД).

Термины, используемые в стандарте, и их пояснения приведены в справочном приложении.

1. ОБЩИЕ ПОЛОЖЕНИЯ

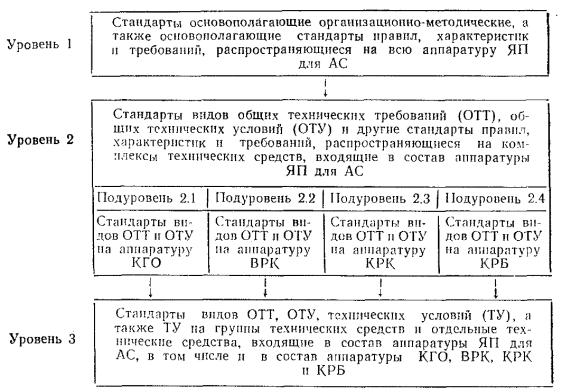

1.1. Комплекс стандартов на аппаратуру ЯП для АС имеет следующую иерархическую трехуровневую структуру (схема).

1.2. Стандарты уровня 1 создают единую систему нормирования технических требований ко всей аппаратуре ЯП для АС и устанавливают общие требования к НТД других уровней.

Стандарты уровня 1 устанавливают:

основные положения комплекса стандартов;

термины и определения;

классификацию по целевому и функциональному назначению;

показатели качества;

методы расчета и проектирования;

общие технические требования;

условия эксплуатации и группы исполнения;

требования безопасности.

1.3. Уровень 2 состоит из подуровней 2.1, 2.2, 2.3, 2.4. В стандартах подуровней 2.1, 2.2, 2.3, 2.4 должны конкретизироваться правила, характеристики и требования стандартов уровня 1 и нормироваться требования к аппаратуре ЯП для АС, объединенной в комплексы технических средств по функциональному назначению.

Аппаратура ЯП для АС должна состоять из следующих основных комплексов технических средств (КТС):

аппаратуры контроля герметичности (состояния) оболочек тепловыделяющих элементов ядерных реакторов (аппаратура КГО (КСО) (подуровень 2.1);

аппаратуры внутриреакторного контроля (аппаратура ВРК) (подуровень 2.2);

аппаратуры контроля нейтронного потока, контроля реакторной кинетики (аппаратура КНП (КРК)) (подуровень 2.3);

аппаратуры контроля радиационной безопасности на АС (аппаратура КРБ) (подуровень 2.4).

Стандарты подуровней 2.1, 2.2, 2.3, 2.4 устанавливают:

основные положения для аппаратуры КГО (КСО), ВРК, КРК, КРБ;

состав и структуру аппаратуры КГО (КСО), ВРК, КРК, КРБ;

типы и основные параметры аппаратуры КГО (КСО), ВРК, КРК, КРБ;

общие технические требования, специфичные для аппаратуры КГО (КСО), ВРК, КРК, КРБ;

методы испытаний аппаратуры КГО (КСО), ВРК, КРК, КРБ;

методы поверки и методики метрологической аттестации аппаратуры КГО (КСО), ВРК, КРК, КРБ.

Допускается разработка стандартов, объединяющих требования для двух или более комплексов технических средств.

(Измененная редакция, Изм. № 1).

1.4. В стандартах вида ТУ или ТУ уровня 3 должны конкретизироваться правила, характеристики и требования стандартов уровня 1 и подуровней 2.1, 2.2, 2.3, 2.4 для обеспечения необходимого качества технических средств, входящих в состав аппаратуры КГО (КСО), ВРК, КРК и КРБ.

(Измененная редакция, Изм. № 1).

1.5. Стандарты на аппаратуру ЯП для АС должны быть увязаны с требованиями распространяющихся на аппаратуру для АС международных документов МЭК, МАГАТЭ, ИСО, нормативных документов Госатомэнергонадзора СССР и нормативно-технических документов на АСУ ТП АС, а также с требованиями государственных систем стандартов (СПКП, ГСИ, ССБТ, в области охраны природы, технической эстетики и др.).

(Новая редакция, Изм. № 1).

1.6. Стандарты уровня 2 должны соответствовать требованиям стандартов систем:

ГСИ - при нормировании, выборе и установлении метрологических характеристик и конкретизации общих технических требований для аппаратуры КГО (КСО), ВРК, КРК, КРБ и для отдельных технических средств, входящих в ее состав;

ССНТ, ССБТ, КСОТТ, КСКК, системе стандартов в области охраны природы и улучшения использования природных ресурсов - в части установления конкретных показателей для аппаратуры КГО (КСО), ВРК, КРК, КРБ.

(Измененная редакция, Изм. № 1).

1.7. Стандарты подуровней 2.1, 2.2 должны соответствовать требованиям НТД на автоматизированные системы управления технологическими процессами (АСУ ТП).

1.8. Стандарты и ТУ уровня 3 должны соответствовать требованиям стандартов ГСИ, ССНТ, ЕСЗКС, ССБТ, КСОТТ, КСКК, СПКП, технической эстетики и эргономики - в части установления конкретных показателей для отдельных технических средств (или их групп), входящих в состав КТС.

2. СОСТАВ И СТРУКТУРА АППАРАТУРЫ ЯП ДЛЯ АС

2.1. Состав аппаратуры ЯП для АС - по п. 1.3.

В состав каждого КТС (п. 1.3) должны входить технические средства:

первичного преобразования информации;

последующей обработки информации;

для вывода информации оперативному персоналу и передачи ее между отдельными КТС АСУ ТП или в систему управления и защиты (СУЗ) ядерного реактора.

Примечания:

1. Допускается создание отдельных КТС без включения в их состав средств первичного преобразования информации.

2. В состав отдельных КТС могут входить средства накопления информации.

2.2. (Исключен, Изм. № 1).

2.3. Аппаратура КГО (КСО) предназначена для получения данных о герметичности оболочек тепловыделяющих элементов (твэлов) ядерного реактора.

Аппаратура КГО (КСО) должна выполнять одну или несколько следующих функций:

измерение концентрации реперных продуктов деления в теплоносителе с целью оценки возможной разгерметизации твэлов;

контроль динамики изменения концентрации реперных продуктов деления;

обнаружение района активной зоны, содержащего негерметичные твэлы;

выявление тепловыделяющих сборок (ТВС) или групп ТВС с негерметичными твэлами;

определение характера и (или) степени негерметичности оболочек твэлов;

контроль герметичности оболочек выгруженных твэлов (без контроля глубины выгорания топлива).

(Измененная редакция, Изм. № 1).

2.4. Аппаратура ВРК предназначена для получения данных об основных параметрах активной зоны ядерного реактора.

Аппаратура ВРК должна выполнять одну или несколько следующих функций:

контроль за общим энерговыделением и распределением его в активной зоне;

контроль за распределением плотности потока нейтронов;

контроль за распределением температуры теплоносителя на выходе из активной зоны с оценкой запасов до кризиса теплообмена;

контроль за распределением температуры в замедлителе нейтронов и в основных элементах металлоконструкций;

определение (оценка) тепловой мощности ядерного реактора;

определение степени выгорания топлива по ТВС с оценкой накопления в них шлаков.

2.5. Аппаратура КРК предназначена для контроля параметров и характеристик ядерного реактора для целей управления и защиты в подкритическом состоянии, переходном, стационарном и аварийном режимах, при загрузке (перегрузке) топлива.

Аппаратура КРК должна выполнять одну или несколько следующих функций:

относительное измерение физической мощности ядерного реактора;

измерение периода или времени удвоения физической мощности ядерного реактора;

измерение реактивности ядерного реактора.

(Измененная редакция, Изм. № 1).

2.6. Аппаратура КРБ предназначена для измерения и контроля характеристик ионизирующих излучений и их полей, характеристик источников ионизирующих излучений, а также параметров взаимодействия ионизирующих излучений со средой (по ГОСТ 15484-81).

Аппаратура КРБ должна выполнять одну или несколько следующих функций:

контроль радиоактивного загрязнения и полей ионизирующих излучений основных технологических контуров АС;

контроль радиоактивного загрязнения и полей ионизирующих излучений в производственных помещениях АС;

индивидуальный контроль за внешним и внутренним облучением персонала;

контроль за жидкими сбросами и газообразными и аэрозольными выбросами АС;

контроль радиоактивного загрязнения грузов и транспорта, выезжающего с территории АС, кожных покровов и одежды персонала при выходе с АС;

контроль радиоактивного загрязнения и полей ионизирующих излучений в санитарно-защитной зоне и зоне наблюдения АС.

3. ОБЩИЕ ХАРАКТЕРИСТИКИ АППАРАТУРЫ ЯП ДЛЯ АС

3.1. КТС по п. 1.3 настоящего стандарта должны обеспечивать возможность создания объектно-ориентированных комплексов технических средств (ООКТС).

(Новая редакция, Изм. № 1).

3.2. КТС должны соответствовать требованиям настоящего стандарта, а также требованиям, установленным по согласованию между разработчиком и заказчиком конкретного ООКТС.

3.3. КТС должны допускать возможность их модернизации и дальнейшего развития в целях расширения функциональных возможностей аппаратуры ЯП для АС в целом.

3.4. КТС должны иметь общие ТУ в случае, если отдельные технические средства применяются только в составе данного КТС.

3.5., 3.6. (Исключены, Изм. № 1).

3.7. Вид и параметры интерфейсов, используемых в аппаратуре ЯП для АС, устанавливаются по согласованию между разработчиком и заказчиком и указываются в технической документации на - ООКТС.

(Новая редакция, Изм. № 1).

3.8. (Исключен, Изм. № 1).

3.9. Параметры входных и выходных сигналов технических средств, входящих в ООКТС, должны соответствовать требованиям ГОСТ 26.011-80, ГОСТ 26.013-81, ГОСТ 26.014-81.

3.10. Питание технических средств, входящих в состав ООКТС, должно осуществляться от источников питания по ГОСТ 12997-84. Питание технических средств, осуществляющих функции управления и защиты ядерных реакторов, должно соответствовать требованиям «Правил ядерной безопасности АС» (ПБЯ-04-74), утвержденных Госатомнадзором.

3.11. Требования по устойчивости аппаратуры ЯП для АС к синусоидальным вибрациям должны соответствовать группе Л1 или N1 по ГОСТ 12997-84. В технически обоснованных случаях аппаратура ЯП для АС должна иметь сейсмоустойчивое исполнение. Числовые значения внешних воздействующих факторов должны устанавливать в соответствии с акселерограммами площадки АС, на которой предполагается использование аппаратуры, по согласованию между разработчиком и заказчиком аппаратуры.

(Измененная редакция, Изм. № 1).

3.12. Требования по устойчивости к воздействию температуры и влажности окружающей среды для аппаратуры ЯП для АС должны быть не ниже, чем требования к группам исполнения В1 или В4 по ГОСТ 12997-84 и устанавливаться по согласованию между разработчиком и заказчиком аппаратуры ЯП для АС.

3.13. Требования по устойчивости к воздействию температуры и влажности для технических средств первичного преобразования информации (блоков и устройств детектирования, устройств предварительной обработки информации), располагаемых в помещениях с повышенной температурой и влажностью, должны устанавливать по согласованию между разработчиком и заказчиком аппаратуры ЯП для АС.

3.14. По устойчивости к воздействию атмосферного давления аппаратура ЯП для АС должна соответствовать требованиям группы исполнения Р1 или Р3 по ГОСТ 12997-64.

3.15. Аппаратура ЯП для АС должна быть устойчивой к воздействию внешних электрических и магнитных полей.

Допустимые значения напряженностей должны быть:

не более 5 кВ/м - электрического поля;

не более 400 А/м - магнитного поля.

3.16. Аппаратура ЯП для АС и используемые при ее изготовлении комплектующие изделия, узлы, детали, материалы и полуфабрикаты должны удовлетворять требованиям межведомственных «Специальных условий поставки оборудования, приборов, материалов для объектов атомной энергетики», утвержденных Бюро Совета Министров СССР по машиностроению.

(Новая редакция, Изм. № 1).

3.17. Номенклатура показателей качества аппаратуры ЯП для АС должна соответствовать ГОСТ 4.59-79 и НТД, действующей в ЯП и устанавливающей номенклатуру показателей качества.

3.18. Номенклатура и значения показателей надежности аппаратуры ЯП для АС должны быть согласованы между разработчиком и заказчиком аппаратуры и устанавливаться исходя из:

требований по надежности ко всей совокупности технических средств АС, составной частью которой является аппаратура ЯП для АС;

назначения аппаратуры ЯП для АС;

предполагаемой структуры аппаратуры ЯП для АС;

условий эксплуатации и режима работы аппаратуры ЯП для АС;

экономических затрат, связанных с обеспечением надежности.

3.19. В ООКТС должны входить технические средства, необходимые для наладки и проверки работоспособности при эксплуатации всех технических средств, входящих в ООКТС.

3.20. При работе с аппаратурой ЯП для АС должны соблюдаться «Общие положения обеспечения безопасности атомных станций при проектировании, сооружении и эксплуатации ОПБ-88», утвержденные Госкомитетом по использованию атомной энергии СССР, «Санитарные правила проектирования и эксплуатации атомных электростанций СП АЭС-79», утвержденные Минздравом СССР, «Правила ядерной безопасности для атомных станций», «Основные санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений ОСП-72/87

», утвержденные Минздравом СССР, «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

(Измененная редакция, Изм. № 1).

3.21. Требования к аппаратуре ЯП для АС, не установленные в настоящем стандарте, допускается устанавливать в НТД на конкретный ООКТС.

ПРИЛОЖЕНИЕ

Справочное

Термины, используемые в стандарте, и их пояснения

Термин

Пояснение

Ядерное приборостроение

Отрасль приборостроения, занимающаяся исследованием и разработкой методов, а также исследованием, разработкой, изготовлением средств для обеспечения измерений, и контроля характеристик ионизирующих излучений, их полей, параметров взаимодействия ионизирующих излучений со средой, характеристик источников ионизирующих излучений и других параметров и характеристик технологических процессов и оборудования объектов, являющихся источниками ионизирующих излучений, а также для управления этими объектами.

Атомная электростанция (АЭС)

Предприятие или установка, преобразующие энергию расщепления ядер атомов химических элементов в электрическую энергию

Атомная станция теплоснабжения (ACT)

Предприятие или установка, преобразующие энергию расщепления ядер атомов химических элементов в тепло

Атомная теплоэлектроцентраль (АТЭЦ)

Предприятие или установка, преобразующие энергию расщепления ядер атомов химических элементов в электрическую энергию и тепло

Ядерный реактор (ЯР)

Определение по ГОСТ 23082-78

Объектно-ориентированный комплекс технических средств (ООКТС)

Совокупность технических средств, предназначенных для решения определенных задач по контролю и управлению конкретным объектом или процессом.

Примечание. Объектно-ориентированный комплекс аппаратуры ВРК для 1-го блока АС

Система управления и защиты (СУЗ)

Определение по ГОСТ 23082-78

Тепловыделяющая сборка ядерного реактора (ТВС)

Определение по ГОСТ 23082-78

Тепловыделяющий элемент ядерного реактора (твэл)

Определение по ГОСТ 23082-78

Персонал

Лица, постоянно или временно работающие на АС непосредственно с источниками ионизирующих излучений или находящиеся в поле излучения

Автоматизированная система управления технологическим процессом (АСУ ТП)

Определение по ГОСТ 24.003-84



СОДЕРЖАНИЕ
