ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
ЭКСКАВАТОРЫ КАРЬЕРНЫЕ
РОТОРНЫЕ
РЯДЫ ОСНОВНЫХ ПАРАМЕТРОВ
ГОСТ 26079-84
(СТ СЭВ 3814-82)
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЭКСКАВАТОРЫ КАРЬЕРНЫЕ РОТОРНЫЕ Ряды основных параметров Rotary bucket quarry
excavators. |
ГОСТ
(СТ СЭВ 3814-82) |
* Переиздание (июль 1986 е.) с Изменением № 1, утвержденным в марте 1986 г. (ИУС 6-86).
Постановлением Государственного комитета СССР по стандартам от 20 января 1984 г. № 235 срок действия установлен
с 01.07.84
до 01.07.89
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на роторные карьерные экскаваторы (далее - экскаваторы), применяемые на открытых горных разработках.
Стандарт полностью соответствует СТ СЭВ 3814-82.
2. Основные параметры должны выбираться из рядов, приведенных в таблице.
Пояснения основных параметров приведены в обязательном приложении к настоящему стандарту.
|
Наименование параметра |
Ряд значений параметров |
|||
|
Теоретическая производительность по разрыхленной горной массе Qтеор, м3/ч |
200, 250, 320, 400, 500, 630, 800, 1000, (1120), 1250, (1400), 1600, (1800), 2000, (2240), 2500, (2800), 3150, (3550), 4000, (4500), 5000, (5600), 6300, (7100), 8000, (9000), 10000, (11200), 12500, 14000, 16000, 18000, 20000, 25000, 30000 |
|||
|
Удельное усилие копания, линейное K1, K2, Н/см |
200, (224), 250, (280), 320, 400, (450), 500, (560), 630, (710), 800, (900), 1000, (1120), 1250, (1400), 1500, (1800), 2000, (2240) |
|||
|
Удельное усилие копания, поверхностное KF, Н/см2 |
20, (22,4), 25, (28), 32, (35,5), 40, (45), 50, (56), 63, 71, 80, (90), 100, (112), 125, 140, 150, (180), 200, (224) |
|||
|
Среднее удельное давление на грунт рс, МПа |
(0,07), 0,08, 0,09, 0,10, 0,11, 0,12, 0,14, (0,16), (0,18), 0,20 |
|||
|
Высота копания h1, м |
6,3, (7,1), 8, (9), 10, (11,2), 12,5, 14, 16, 18, 20, (22,4), 25, (28), (32), 35,5, 40, (45), 50, (56), 63 |
|||
|
Глубина копания h2, м |
0,32, 0,4, (0,5), 0,63, (0,8), 1, (1,25), 1,4, 1,6, 2, 2,5, 3,2, 4, (4,5), 5, (5,6), 6,3, (7,1), 8, (9), 10, (11,2), 12,5, (14), 16, (18), 20, (22,4), 25 |
|||
|
Вместимость ковша qк, л |
100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300, 8000 |
|||
|
Вылет разгрузочной части l, м |
12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 |
|||
|
Диаметр роторного колеса по режущим кромкам, м |
3,15; |
3,55; |
4,0; |
4,5; |
|
5,0; |
5,6; |
6,3; |
7,1; |
|
|
8,0; |
9,0; |
10,0; |
11,2; |
|
|
12,5; |
14,0; |
15,0; |
16,0 |
|
|
17,0; |
18,0; |
20,0; |
|
|
Примечания:
1. Значения параметров, приведенные в скобках, непредпочтительны.
2. Допустимые предельные отклонения указанных в таблице параметров ±5 %.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
Обязательное
ПОЯСНЕНИЯ ОСНОВНЫХ ПАРАМЕТРОВ РОТОРНЫХ
КАРЬЕРНЫХ ЭКСКАВАТОРОВ

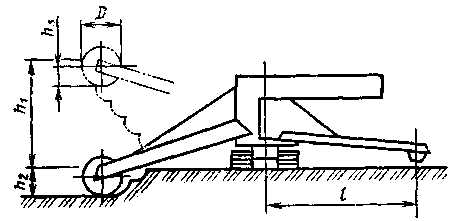

1. Высота копания h1 - см. черт. 1.
Черт. 1
Примечание к черт. 1 и 2. Чертежи не определяют конструкции экскаваторов.
2. Среднее удельное давление на грунт рс определяется выражением
(1)
где F - усилие, соответствующее конструктивной массе с противовесом без грунта, МН;
А - сумма площадей опорных поверхностей экскаватора на грунт, см2.
3. Линейное удельное усилие копания K1 относится к длине режущих кромок и определяется по формулам:
а) для трапециевидных ковшей
(2)
б) для полукруглых ковшей
(3)
где Nр - мощность привода роторного колеса, кВт;
Kр - коэффициент разрыхления горной массы в ковшах;
D - диаметр роторного колеса по режущим кромкам (см. черт. 2), м;
r1 - радиус закругления режущих кромок ковшей в плоскости периметра резания (см. черт. 2), м;
S - частота разгрузок ковшей, мин-1;
zп - число промежуточных режущих кромок между соседними ковшами;
ρ - плотность горной массы, т/м3;
r2 - радиус закругления режущих кромок ковшей в плоскости периметра резания (см. черт. 2), м.

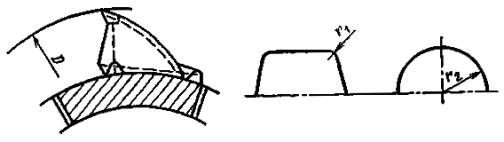

Черт. 2
4. Поверхностное удельное усилие копания KF относится к площади сечения стружки и определяется по формуле
(4)
Примечание. Формулы (2) и (3) используются при высоте слоя hs (см. черт. 2), равной 0,5D.
