ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАНКИ МЕТАЛЛОРЕЖУЩИЕ МЕТОДЫ ПРОВЕРКИ ТОЧНОСТИ ОБРАЗЦА-ИЗДЕЛИЯ
ГОСТ 25889.1-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва
РАЗРАБОТАНЫ Министерством станкостроительной и инструментальной промышленности ИСПОЛНИТЕЛИ В.С. Белов, Н.Ф. Хлебалин, Н.В. Соколова ВНЕСЕНЫ Министерством станкостроительной и инструментальной промышленности Зам. министра Н.А. Паничев УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлениями Государственного комитета СССР по стандартам от 28 июля 1983 г. № 3513-3515
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

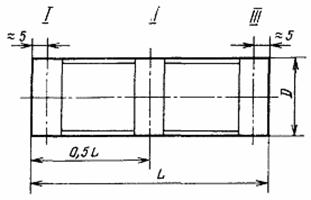

Постановлением Государственного комитета СССР по стандартам от 28 июля 1983 г. № 3513 срок введения установлен с 01.01.84 Несоблюдение стандарта преследуется по закону Стандарт полностью соответствует требованиям СТ СЭВ 3716-82. Отклонение от круглости - по ГОСТ 24642-81. 1. ОБЩИЕ ПОЛОЖЕНИЯ1.1. Общие требования к методам проверки - по ГОСТ 8-82. 3.2. Проверку следует проводить одним из следующих методов: Метод 1. Проверка с помощью прибора для определения круглости, в котором круговое движение совершает измерительный наконечник прибора. Метод 2. Проверка с помощью прибора для определения круглости, в котором круговое движение совершает рабочий орган прибора для установки образца-изделия. 1.3. До начала проверки следует совместить ось образца-изделия с осью поворота измерительного наконечника прибора (метод 1) или с осью поворота рабочего органа прибора для установки образца-изделия (метод 2) в соответствии с руководством по эксплуатации прибора. 1.4. При проведении измерений измерительный наконечник прибора должен постоянно касаться профиля образца-изделия в проверяемом сечении. 1.5. Количество и расположение проверяемых сечений должны устанавливаться в стандартах на нормы точности и в технических: условиях на конкретные типы станков. Если такие указания отсутствуют, то измерения следует проводить в сечениях, обозначенных на черт. 1. При этом количество сечений следует принимать по таблице. В случае проверки только по одному сечению последнее должно находиться на расстоянии, равном 0,5 L. В случае проверки по двум сечениям измерения следует проводить в крайних сечениях I и III.
1.6. В протоколе измерений, если есть диаграмма отклонений от круглости, следует указывать: модель применяемого измерительного прибора; коэффициент увеличения; числовую характеристику проверяемого фильтра. 1.7. При обработке результатов проверки круглости на электронно-вычислительной машине (ЭВМ) допускается использовать вместо прилегающей окружности среднюю окружность. 2. МЕТОДЫ ПРОВЕРКИ2.1. Проведение проверок по методам 1 и 2 Схемы проверок указаны на черт. 2 (метод 1) и на черт. 3 (метод 2) Черт. 2 Образец-изделие 1 и измерительный прибор 2 устанавливают в положение, необходимое для проведения измерения. Образец-изделие выверяют согласно п. 1.3. Измерения проводят последовательно в сечениях, установленных п. 1.5. При проведении проверки по методу 1 измерительный наконечник прибора поворачивается относительно образца-изделия на 360°, по методу 2 - образец-изделие поворачивается на 360°. 2.2. Оценка результатов проверки по методам 1 и 2 Отклонение от круглости определяют на основе вычерченных измерительным прибором диаграмм или на основе непосредственных показаний измерительного прибора. Из диаграмм в каждом из проверяемых сечений определяют наибольшее расстояние по нормали между реальным профилем и прилегающей окружностью с учетом выбранного масштаба увеличения. Отклонение от круглости образца-изделия равно наибольшему отклонению от круглости всех поверяемых сечений.
