ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПОЛУЦЕНТРЫ УПОРНЫЕ КонструкцияThrust semicentres. Design |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 28 июня 1979 г. № 2330 срок введения установлен
с 01.07.80
1. Настоящий стандарт распространяется на упорные полуцентры, применяемые при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах.
Стандарт полностью соответствует международному стандарту ИСО 298-73.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).
2. Полуцентры должны изготавливаться двух исполнений:
1 - с закаленным рабочим конусом;
2 - с рабочим конусом из твердого сплава.

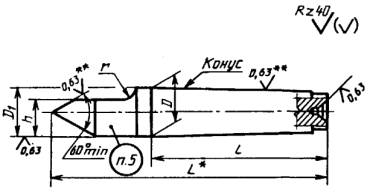

Исполнение 1

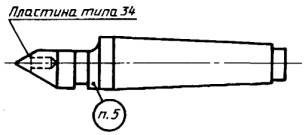

Исполнение 2
____________
* Размер для справок
* Шероховатость рабочего конуса и конуса хвостовика для упорных полуцентров повышенной точности (ПТ) должна быть Ra ≤ 0,32 мкм.
Размеры, мм
|
Обозначение центров |
Исполнение |
Конус |
L |
l |
D |
D1 h9 |
h |
r |
Номер пластины типа 34 по ГОСТ 25413 |
|
|
7032-0071 |
1 |
Морзе |
0 |
70 |
50,0 |
9,045 |
9,2 |
7,8 |
3,0 |
- |
|
7032-0072 |
2 |
34090 |
||||||||
|
7032-0073 |
1 |
1 |
80 |
53,5 |
12,065 |
12,2 |
9,5 |
4,0 |
- |
|
|
7032-0074 |
2 |
34090 |
||||||||
|
7032-0075 |
1 |
2 |
100 |
64,0 |
17,780 |
18,0 |
13,5 |
6,0 |
|
|
|
7032-0076 |
2 |
34110 |
||||||||
|
7032-0077 |
1 |
3 |
125 |
81,0 |
23,825 |
24,1 |
19,0 |
12,0 |
- |
|
|
7032-0078 |
2 |
34130 |
||||||||
|
7032-0079 |
1 |
4 |
160 |
102,6 |
31,267 |
31,6 |
26,0 |
- |
||
|
7032-0080 |
2 |
34150 |
||||||||
|
7032-0082 |
1 |
5 |
200 |
129,5 |
44,399 |
44,7 |
33,0 |
16,0 |
- |
|
|
7032-0083 |
2 |
34170 |
||||||||
|
7032-0085 |
1 |
6 |
280 |
182,0 |
63,348 |
63,8 |
46,0 |
25,0 |
- |
|
|
7032-0086 |
2 |
34190 |
||||||||
Пример условного обозначения упорного полуцентра исполнения 1 нормальной точности с конусом Морзе 4:
Полуцентр 7032-0079 Морзе 4 ГОСТ 2576-79
То же, повышенной точности:
Полуцентр 7032-0079 Морзе 4 ПТ ГОСТ 2576-79
Пример условного обозначения упорного полуцентра исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:
Полуцентр 7032-0080 Морзе 4 ПТ ВК8 ГОСТ 2576-79
4. Рабочие конусы полуцентров 60° исполнения 1 с конусом Морзе 6 допускается изготавливать наплавленными прутковым сормайтом по ГОСТ 21449.
Толщина наплавленного слоя не должна превышать 2,5 мм.
5. Технические требования и маркировка - по ГОСТ 13215.
1 - 5. (Измененная редакция, Изм. № 1, 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ Л.К. Гирин, В.В. Меньшиков, К.Н. Буре
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.06.79 № 2330
3. Срок проверки - 1996 г., периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 2576-67
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
6. ПЕРЕИЗДАНИЕ (апрель 1996 г.) с ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в марте 1985 г., в ноябре 1991 г. (ИУС 6-85, 3-92)
