ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОБРАБОТКА РЕЗАНИЕМ

ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ ОБЩИХ ПОНЯТИЙ

ГОСТ 25762-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОБРАБОТКА РЕЗАНИЕМ

Термины, определения и обозначения общих понятий

Machining.

Terms, definitions

ГОСТ

25762-83

Постановлением Государственного комитета СССР по стандартам от 26 апреля 1983 г. № 2086 срок введения установлен

с 01.07.84

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения общих понятий, относящихся ко всем видам обработки резанием, а также буквенные обозначения величин кинематических элементов резания, координатных плоскостей и элементов лезвия.

Термины, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Стандарт соответствует стандарту ИСО 3002/1-77.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов вместо стандартизованного термина запрещается.

Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп».

Для отдельных стандартизованных терминов в стандарте приведены, в качестве справочных, краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.

В стандарте в качестве справочных приведены иностранные эквиваленты для ряда стандартизованных терминов на немецком (D), английском (Е) и французском (F) языках.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.

В стандарте имеется справочное приложение, содержащее таблицу обозначений по настоящему стандарту и стандарту ИСО 3002/1-77.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.

Термин	Обозначение	Определение
Общие понятия
1. Обработка резанием	-	По ГОСТ 3.1109-82
Резание	-	По ГОСТ 3.1109-82
2. Стружка	-	Деформированный и отделенный в результате обработки резанием поверхностный слой материала заготовки (черт. 1)
D. Span
Е. Chip
F. Coupeau
3. Режущий инструмент	-	По ГОСТ 25751-83
D. Spanendes Werkzeug
Е. Cutting tool
F. Outil de coupe
4. Режим резания	-	Совокупность значений скорости резания, подачи или скорости движения подачи и глубины резания
Кинематические элементы и характеристики резания

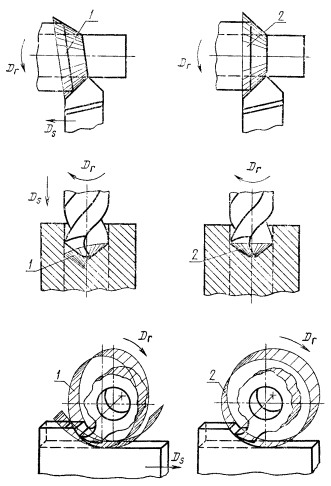

5. Главное движение резания	D_r	Прямолинейное поступательное или вращательное движение заготовки или режущего инструмента, происходящее с наибольшей скоростью в процессе резания (черт. 2 - 5). Примечание. Главное движение резания может входить в состав сложного формообразующего движения, например при точении резьбы
Главное движение
D. Schnittbewegung
Е. Primary motion
F. Mouvement de coupe
6. Скорость главного движения резания	υ	Скорость рассматриваемой точки режущей кромки или заготовки в главном движении резания (черт. 2 - 5)
D. Schnittgeschwindigkeit
E. Cutting speed
F. Vitesse de coupe
7. Движение подачи	D_s	Прямолинейное поступательное или вращательное движение режущего инструмента или заготовки, скорость которого меньше скорости главного движения резания, предназначенное для того, чтобы распространить отделение слоя материала на всю обрабатываемую поверхность.
Ндп. Подача
D. Vorschubbewegung
Е. Feed motion
F. Mouvement d’avance
		Примечания:
		1. Под обрабатываемой поверхностью понимают поверхность заготовки, которая частично или полностью удаляется при обработке (черт. 1 - 6).
		2. Под обработанной поверхностью понимают поверхность, образованную на заготовке в результате обработки (черт. 1 - 6).
		3. Движение подачи может быть непрерывным или прерывистым. Прерывистое движение подачи может происходить в перерывах процесса резания.
		4. Движение подачи может входить в состав сложного формообразующего движения, например, при шлифовании резьбы.
		5. В зависимости от направления движения подачи различают следующие движения подачи: продольное, поперечное и др.
8. Скорость движения подачи	υ_s	Скорость рассматриваемой точки режущей кромки в движении подачи (черт. 2 - 5)
Скорость подачи
D. Vorschubgeschwindigkeit
Е. Feed speed
F. Vitesse d’avance
9. Подача	S	Отношение расстояния, пройденного рассматриваемой точкой режущей кромки или заготовки вдоль траектории этой точки в движении подачи, к соответствующему числу циклов или определенных долей цикла другого движения во время резания или к числу определенных долей цикла этого другого движения:
D. Vorschub
E. Feed
F. Avance
		Примечания:
		1. Под циклом движения понимают полный оборот, ход или двойной ход режущего инструмента или заготовки. Долей цикла является часть оборота, соответствующая угловому шагу зубьев режущего инструмента.
		2. Под ходом понимают движение в одну сторону при возвратно-поступательном движении.
10. Подача на оборот	S_o	Подача, соответствующая одному обороту инструмента или заготовки
D. Vorschub je Umdrehung
E. Feed per revolution
F. Avance par tour
11. Подача на зуб	S_z	Подача, соответствующая повороту инструмента или заготовки на один угловой шаг зубьев режущего инструмента.
D. Zahnvorschub
E. Feed per tooth
F. Avance par dent
12. Подача на ход	S_x	Подача, соответствующая одному ходу заготовки или инструмента
D. Vorschub je Hub
E. Feed per stroke
F. Avance par course
13. Подача на двойной ход D. Vorschub je Doppelhub E. Feed per double stroke F. Avance par course double	S₂_Х	Подача, соответствующая одному двойному ходу заготовки или инструмента
14. Касательное движение	D_к	Прямолинейное поступательное или вращательное движение режущего инструмента, скорость которого меньше скорости главного движения резания и направлена по касательной к режущей кромке, предназначенное для того, чтобы сменять контактирующие с заготовкой участки режущей кромки
15. Скорость касательного движения	υ_к	Скорость рассматриваемой точки режущей кромки или заготовки в касательном движении
16. Результирующее движение резания	D_e	Суммарное движение режущего инструмента относительно заготовки, включающее главное движение резания, движение подачи и касательное движение
Результирующее движение
D. Wirkbewegung
Е. Resultant cutting motion
F. Mouvement résultante de coupe
17. Скорость результирующего движения резания	υ_e	Скорость рассматриваемой точки режущей кромки в результирующем движении резания (черт. 2 - 5)
D. Wirkgeschwindigkeit
E. Resultant cutting speed
F. Vitesse résultante
18. Путь резания	l	Суммарное расстояние, пройденное рассматриваемой точкой режущей кромки в контакте с заготовкой за рассматриваемый интервал времени и измеренное вдоль траектории этой точки в результирующем движении резания
19. Поверхность резания	R	Поверхность, образуемая режущей кромкой в результирующем движении резания (черт. 6)
D. Schnittfläche
E. Transient surface
F. Surface coupéе
20. Поверхность главного движения	R_r	Поверхность, образуемая режущей кромкой в главном движении резания (черт. 6)
21. Рабочая плоскость	P_s	Плоскость, в которой расположены направления скоростей главного движения резания и движения подачи (черт. 2 - 5).
D. Arbettsebene
Е. Working plane
F. Plan de travail		Примечания:
F. Plan de travail		1. В случаях, когда в отдельные моменты времени направления скоростей главного движения резания и движения подачи совпадают (тангенциальное точение, периферийное фрезерование), рабочая плоскость проводится так же, как и в предыдущий, или последующий моменты, когда эти направления не совпадают.
		2. При протягивании, когда отсутствует движение подачи, рабочая плоскость проводится через направление скорости главного движения резания и направление подъема последовательно расположенных зубьев режущего инструмента

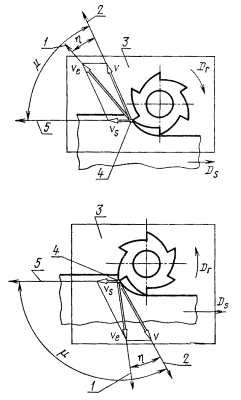

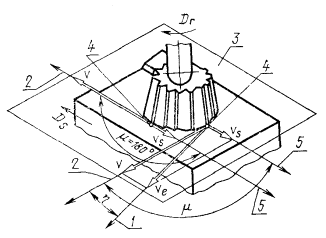

22. Угол скорости резания	η	Угол в рабочей плоскости между направлениями скоростей результирующего движения резания и главного движения резания (черт. 2 - 5)
D. Wirkrichtungs-winkel
E. Resultant cutting speed angle
F. Angle de la direction résultante de coupe
23. Угол подачи	μ	Угол в рабочей плоскости между направлениями скоростей движения подачи и главного движения резания
D. Vorschubrich-tungswinkei
E. Feed motion angle
F. Angle de la direction d’avance
Системы координатных плоскостей и координатные плоскости

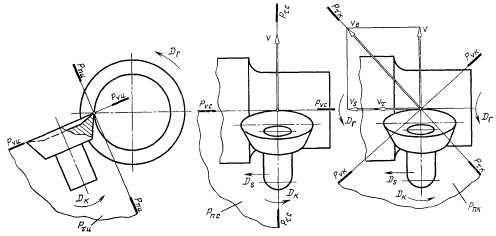

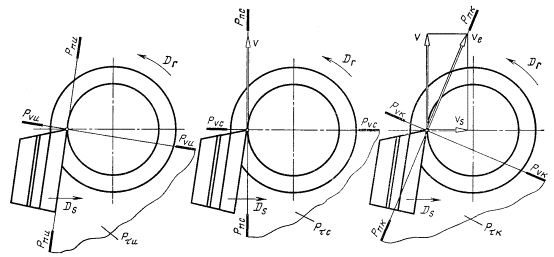

24. Инструментальная система координат ИСК	-	Прямоугольная система координат с началом в вершине лезвия (п. 53), ориентированная относительно геометрических элементов режущего инструмента, принятых за базу (черт. 7 - 8) Примечание. Инструментальная система координат применяется для изготовления и контроля инструмента
D. Werkzeug-Bezugssystem
Е. Tool-in-hand system
F. Système de l’outil en main
F. Système de l’outil en main

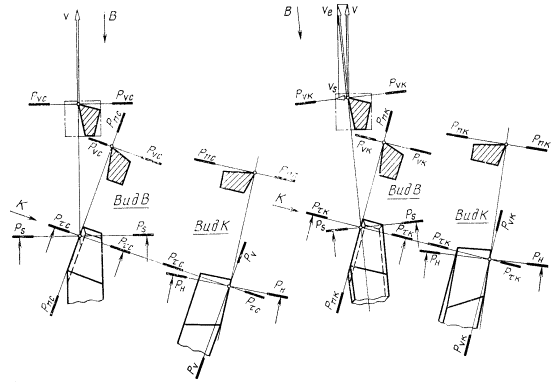

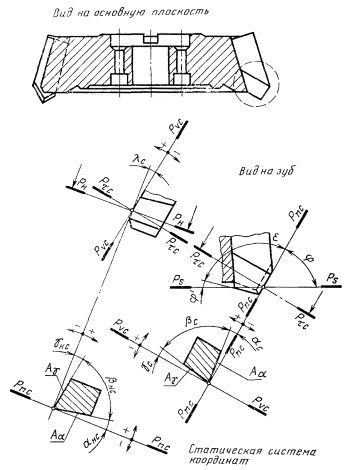

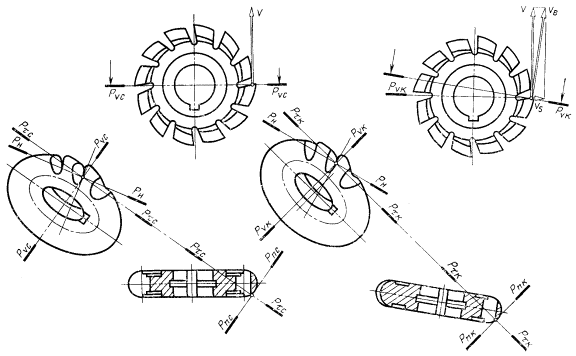

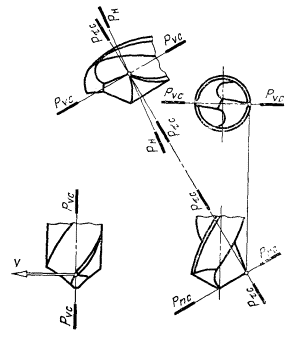

25. Статическая система координат ССК	-	Прямоугольная система координат с началом в рассматриваемой точке режущей кромки, ориентированная относительно направления скорости главного движения резания (черт. 7 - 12). Примечание. Статическая система координат применяется для приближенных расчетов углов лезвия в процессе резания и для учета изменения этих углов после установки инструмента на станке. Она является в общем случае переходной системой от инструментальной системы координат к кинематической.
D. Maschinen-Bezugssystem
E. Setting system F. Système de rèfèrence de la ma-chine-outil

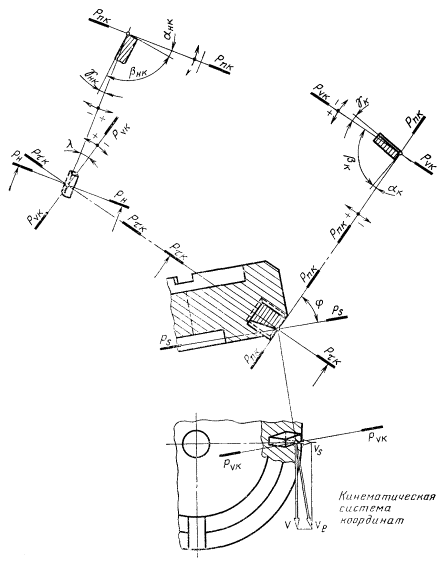

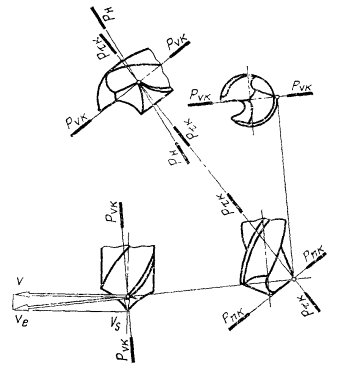

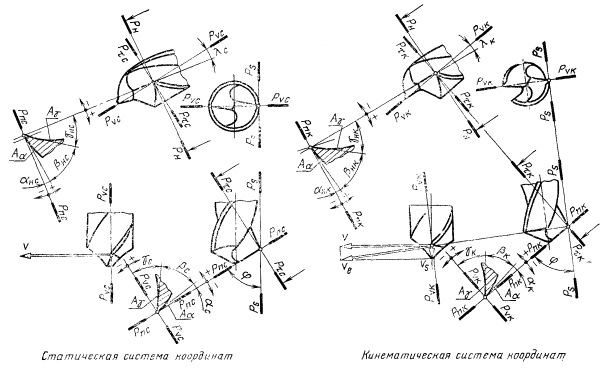

26. Кинематическая система координат КСК	-	Прямоугольная система координат с началом в рассматриваемой точке режущей кромки, ориентированная относительно направления скорости результирующего движения резания (черт. 7 - 12)
D. Wirk-Bezugssystem
Е. Tool-in-use system
F. Système de l’outil en travail
27. Основная плоскость	P_υ	Координатная плоскость, проведенная через рассматриваемую точку режущей кромки перпендикулярно направлению скорости главного или результирующего движения резания в этой точке (черт. 7 - 12).
27. Основная плоскость	P_υ	Примечание. В инструментальной системе координат направление скорости главного движения резания принимается: у токарных и строгальных резцов прямоугольного поперечного сечения - перпендикулярно конструкторской установочной базе резца, у долбежных резцов - параллельно базе, у дисковых токарных резцов, осевых инструментов и фрез - по касательной к траектории вращательного движения инструмента или заготовки, у протяжек - параллельно конструкторской установочной базе или оси протяжки, у долбяков - параллельно оси хвостовика или оси посадочного отверстия долбяка
28. Инструментальная основная плоскость	P_υ_и	Основная плоскость инструментальной системы координат (черт. 7 - 8)
D. Werkzeug-Bezugsebene
Е. Tool reference plane
F. Plan de rèfèrence de l’outil
29. Статическая основная плоскость	P_υ_с	Основная плоскость статической системы координат (черт. 7 - 12)
30. Кинематическая основная плоскость	P_υ_к	Основная плоскость кинематической системы координат (черт. 7 - 12)
D. Wirk-Bezugsebenе
Е. Working reference plane
F. Plan de rèfèrence en travail
31. Плоскость резания	Р_п	Координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная основной плоскости (черт. 7 - 12)
32. Инструментальная плоскость резания	P_n_и	Координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная инструментальной основной плоскости (черт. 7 - 8)
D. Werkzeug-Hauptschneidenebene
Е. Tool major cutting edge plane
F. Plan d’arête principale de l’outil
33. Статическая плоскость резания	Р_п_с	Координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная статической основной плоскости (черт. 7 - 12)
34. Кинематическая плоскость резания	Р_n_к	Координатная плоскость, касательная к режущей кромке в рассматриваемой точке и перпендикулярная кинематической основной плоскости (черт. 7 - 12)
D. Wirk-Hauptschneidenebene
Е. Working major cutting edge plane
F. Plan d’arête principale en travail

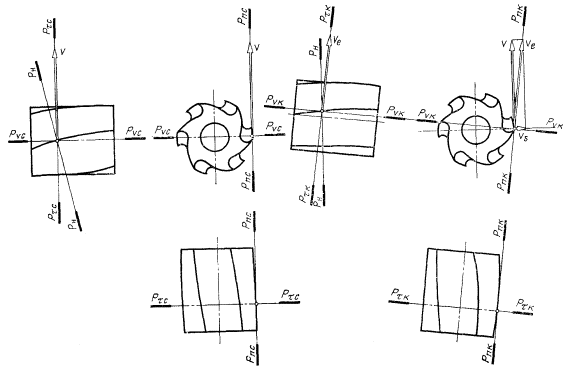

35. Главная секущая плоскость	Р_τ	Координатная плоскость, перпендикулярная линии пересечения основной плоскости и плоскости резания
36. Инструментальная главная секущая плоскость	Р_τи	Координатная плоскость, перпендикулярная линии пересечения инструментальных основной плоскости и плоскости резания (черт. 7 - 8)
D. Werkzeug-Orthogonalebene
Е. Tool orthogonal plane
F. Plan orthogonal de l’outil
37. Статическая главная секущая плоскость	Р_τс	Координатная плоскость, перпендикулярная линии пересечения статических основной плоскости и плоскости резания (черт. 7 - 12)
38. Кинематическая главная секущая плоскость	Р_τк	Координатная плоскость, перпендикулярная линии пересечения кинематических основной плоскости и плоскости резания (черт. 7 - 12)
D. Wirk-Keilmeßebenе
Е. Working orthogonal plane
F. Plan orthogonal en travail
39. Нормальная секущая плоскость	Р_н	Плоскость, перпендикулярная режущей кромке в рассматриваемой точке (черт. 9 - 12).
D. Schneiden-Normalebene
E. Cutting edge normal plane
F. Plan normal á l’arête
40. Секущая плоскость схода стружки	Р_с	Плоскость, проходящая через направления схода стружки (п. 87) и скорости резания в рассматриваемой точке режущей кромки
Элементы и характеристики срезаемого слоя и стружки

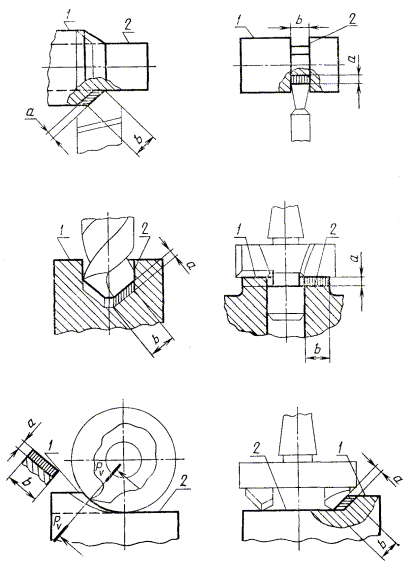

41. Сечение срезаемого слоя	-	Фигура, образованная при рассечении слоя материала заготовки, отделяемого лезвием за один цикл главного движения резания основной плоскостью. Примечания: 1. См. примечание к п. 9. 2. В каждом конкретном случае следует дополнительно указывать систему координатных плоскостей, в которой рассматривается сечение срезаемого слоя
Сечение среза
Сечение среза
42. Площадь срезаемого слоя	f	Площадь сечения срезаемого слоя
Площадь среза	f	Площадь сечения срезаемого слоя
43. Толщина срезаемого слоя	a	Длина нормали к поверхности резания, проведенной через рассматриваемую точку режущей кромки, ограниченная сечением срезаемого слоя
Толщина среза	a
44. Ширина срезаемого слоя	b	Длина стороны сечения срезаемого слоя, образованной поверхностью резания (черт. 13)
Ширина среза	b
Элементы лезвия
45. Передняя поверхность лезвия	A_g	Поверхность лезвия инструмента контактирующая в процессе резания со срезаемым слоем и стружкой (черт. 14 - 17)
Передняя поверхность
D. Spanfläche
Е. Face
F. Face de coupe
46. Задняя поверхность лезвия	A_a	Поверхность лезвия инструмента, контактирующая в процессе резания с поверхностями заготовки (черт 14 - 17)
Задняя поверхность
D. Freifläche
Е. Flank
F. Face de dépouille

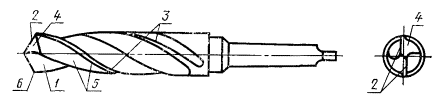

47. Режущая кромка	K	Кромка лезвия инструмента, образуемая пересечением передней и задней поверхности лезвия
D. Schneide
E. Cutting edge
F. Aréte

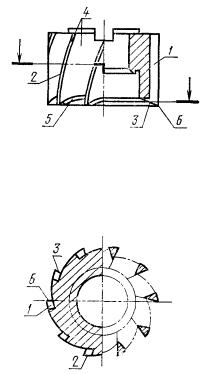

48. Главная режущая кромка	K	Часть режущей кромки, формирующая большую сторону сечения срезаемого слоя (черт. 14 - 17)
D. Werkzeug-Hauptschneide
E. Tool major cutting edge
F. Arête principale de l’outil
49. Вспомогательная режущая кромка	К'	Часть режущей кромки, формирующая меньшую сторону сечения срезаемого слоя (черт. 14 - 17)
D. Werkzeug-Nebenschneide
E. Tool minor cutting edge
F. Arête complémentaire de l’outil
50. Главная задняя поверхность	A_a	Задняя поверхность лезвия инструмента, примыкающая к главной режущей кромке (черт. 14 - 17)
D. Hauptfreifläche
Е. Major flank
F. Face de dépouille principale
51. Вспомогательная задняя поверхность	A’_a	Задняя поверхность лезвия инструмента, примыкающая к вспомогательной режущей кромке (черт. 14 - 17)
D. Nebenfreifläche
E. Minor flank
F. Face de dépouille complémentaire
52. Радиус округления режущей кромки	ρ	Радиус кривизны режущей кромки в сечении ее нормальной секущей плоскостью
53. Вершина лезвия	-	Участок режущей кромки в месте пересечения двух задних поверхностей.
Вершина
D. Schneidenecke		Примечание. У проходного токарного резца вершиной является участок лезвия в месте пересечения главной и вспомогательной режущих кромок; у резьбового резца - участок лезвия, формирующий внутреннюю поверхность резьбы; у сверла - точка пересечения главной и вспомогательной режущих кромок
Е. Corner
F. Вес de l’outil
54. Радиус вершины	r_в	Радиус кривизны вершины лезвия
D. Eckenradius
Е. Corner radius
F. Rayon de bec

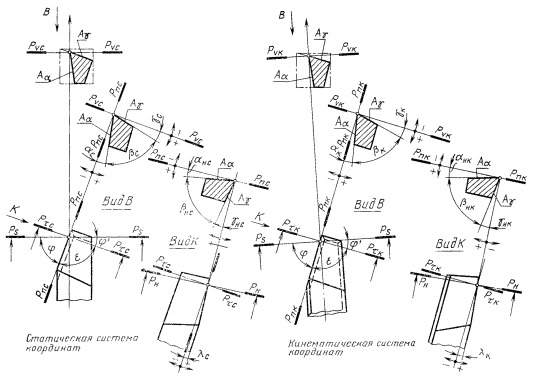

55. Передний угол	g	Угол в секущей плоскости между передней поверхностью лезвия и основной плоскостью (черт. 18 - 21)
D. Spanwinkel
E. Rake
F. Angle de coupe
56. Нормальный передний угол	g_и	Передний угол в нормальной секущей плоскости (черт. 18 - 21)
57. Главный передний угол	g	Передний угол в главной секущей плоскости (черт. 18 - 21)
58. Инструментальный главный передний угол	g_и	Угол в инструментальной главной секущей плоскости между передней поверхностью лезвия и инструментальной основной плоскостью
D. Werkzeug-Orthogonal-Spanwinkel
Е. Tool orthogonal rake
F. Angle de coupe orthogonal de 1’outil
59. Статический главный передний угол	g_с	Угол в статической главной секущей плоскости между передней поверхностью лезвия и статической основной плоскостью (черт. 18 - 21)
60. Кинематический главный передний угол	g_к	Угол в кинематической главной секущей плоскости между передней поверхностью лезвия и кинематической основной плоскостью (черт. 18 - 21)
D. Wirk-Orthogonal-Spanwinkel
Е. Working orthogonal rake
F. Angle de coupe orthogonal en travail
61. Рабочий кинематический передний угол	g_p	Угол в секущей плоскости схода стружки между передней поверхностью лезвия и кинематической основной плоскостью
62. Задний угол	a	Угол в секущей плоскости между задней поверхностью лезвия и плоскостью резания (черт. 18 - 21)
D. Freiwinkel
Е. Clearance
F. Dépouille
63. Нормальный задний угол	a_н	Задний угол в нормальной секущей плоскости (черт. 18 - 21)
64. Главный задний угол	a	Задний угол в главной секущей плоскости (черт. 18 - 21)
65. Инструментальный главный задний угол	a_и	Угол в инструментальной главной секущей плоскости между задней поверхностью лезвия и инструментальной плоскостью резания
D. Werkzeug-Orthogonal-Freiwinkel
Е. Tool orthogonal clearance
F. Dépouille orthogonale de l’outil
66. Статический главный задний угол	a_с	Угол в статической главной секущей плоскости лезвия между задней поверхностью и статической плоскостью резания (черт. 18 - 20)
67. Кинематический главный задний угол	a_к	Угол кинематической главной секущей плоскости между задней поверхностью лезвия и кинематической плоскостью резания (черт. 18, 20 и 21)
D. Wirk-Orthogonal-Freiwinkel
Е. Working orthogonal clearance
F. Dépouille orthogonale en travail
68. Рабочий кинематический задний угол	a_р	Угол в рабочей плоскости между задней поверхностью лезвия и направлением скорости результирующего движения резания в рассматриваемой точке режущей кромки
69. Угол заострения	b	Угол в секущей плоскости между передней и задней поверхностями лезвия (черт. 18 - 21)
D. Keilwinkel
Е. Wedge angle
F. Angle de taillant
70. Нормальный угол заострения	b_н	Угол заострения в нормальной секущей плоскости
71. Главный угол заострения	b	Угол заострения в главной секущей плоскости (черт. 18 - 21)
72. Инструментальный главный угол заострения	b_н	Угол в инструментальной главной секущей плоскости между передней и задней поверхностями лезвия
D. Werkzeug-Orthogonal-Keilwinkel
Е. Tool orthogonal wedge angle
F. Angle de taillant orthogonal de 1’outil
73. Статический главный угол заострения	b_с	Угол в статической главной секущей плоскости между передней и задней поверхностями лезвия (черт. 18 - 21)
74. Кинематический главный угол заострения	b_к	Угол в кинематической главной секущей плоскости между передней и задней поверхностями лезвия (черт. 18 - 21)
D. Wirk-Orthogonal-Keilwinkel
Е. Working orthogonal wedge angle
F. Angle de taillant orthogonal en travail
75. Угол наклона кромки	λ	Угол в плоскости резания между режущей кромкой и основной плоскостью (черт. 18 - 21)
76. Инструментальный угол наклона кромки	λ_и	Угол в инструментальной плоскости резания между режущей кромкой и инструментальной основной плоскостью
D. Werkzeug-Neigungswinkel
Е. Tool cutting edge inclination
F. Angle d’inclinaison d’arête de l’outil
77. Статический угол наклона кромки	λ_c	Угол в статической плоскости резания между режущей кромкой и статической основной плоскостью (черт. 18 - 20)
78. Кинематический угол наклона кромки	λ_к	Угол в кинематической плоскости резания между режущей кромкой и кинематической основной плоскостью (черт. 18 - 21)
D. Wirk-Neigungswinkel
Е. Working cutting edge inclination
F. Angle d’inclinaison d’arête en travail
79. Угол в плане	j	Угол в основной плоскости между плоскостью резания и рабочей плоскостью (черт. 18 - 21)
80. Инструментальный угол в плане	j_и	Угол в инструментальной основной плоскости между инструментальной плоскостью резания и рабочей плоскостью
D. Werkzeug-Einistellwinkel
Е. Tool cutting edge angle
F. Angle de direction d’arête de l’outil
81. Статический угол в плане	j_c	Угол в статической основной плоскости между статической плоскостью резания и рабочей плоскостью (черт. 18 - 20)
82. Кинематический угол в плане	j_к	Угол в кинематической основной плоскости между кинематической плоскостью резания и рабочей плоскостью (черт. 18, 21)
D. Wirk-Einstellwinkel
Е. Working cutting edge angle
F. Angle de direction d’arête en travail
83. Рабочий кинематический угол в плане	j_р	Угол между режущей кромкой и рабочей плоскостью
Характеристики стружки
84. Коэффициент утолщения стружки	K_a	Отношение толщины стружки к толщине срезаемого слоя
Коэффициент утолщения	K_a	Отношение толщины стружки к толщине срезаемого слоя
85. Коэффициент уширения стружки	K_b	Отношение ширины стружки к ширине срезаемого слоя
Коэффициент уширения	K_b	Отношение ширины стружки к ширине срезаемого слоя
86. Коэффициент укорочения стружки	K_l	Отношение длины срезаемого слоя к длине стружки
87. Направление схода стружки	-	Направление движения стружки в плоскости, касательной к передней поверхности лезвия
88. Угол схода стружки	v	Угол в плоскости, касательной к передней поверхности лезвия, между направлением схода стружки и следом главной секущей плоскости
Сила резания
89. Сила резания	Р	Равнодействующая сил, действующих на режущей инструмент при обработке резанием
90. Главная составляющая силы резания	P_z	Составляющая силы резания, совпадающая по направлению со скоростью главного движения резания в вершине лезвия
91. Касательная составляющая силы резания	-	Главная составляющая силы резания при вращательном главном движении резания
Ндп. Тангенциальная составляющая силы резания	-
92. Осевая составляющая силы резания	P_x	Составляющая силы резания, параллельная оси главного вращательного движения резания
93. Радиальная составляющая силы резания	P_y	Составляющая силы резания, направленная по радиусу главного вращательного движения резания в вершине лезвия

Обработка резанием

1 - режущая кромка; 2 - лезвие; 3 - стружка; 4 - заготовка

Черт. 1

Элементы движений в процессе резания при обтачивании

1 - направление скорости результирующего движения резания; 2 - направление скорости главного движения резания; 3 - рабочая плоскость Р_s; 4 - рассматриваемая точка режущей кромки; 5 - направление скорости движения подачи

Черт. 2

Элементы движений в процессе резания при периферийном фрезеровании

1 - направление скорости результирующего движения резания; 2 - направление скорости главного движения резания; 3 - рабочая плоскость Р_s; 4 - рассматриваемая точка режущей кромки; 5 - направление скорости движения подачи

Черт. 3

Элементы движений в процессе резания при фрезеровании концевой угловой фрезой

Черт. 4

Элементы движений в процессе резания при сверлении

1 - направление скорости результирующего движения резания; 2 - направление скорости главного движения резания; 3 - рабочая плоскость P_s; 4 - рассматриваемая точка режущей кромки; 5 - направление скорости движения подачи

Черт. 5

Поверхность резания и поверхность главного движения

1 - поверхность резания R; 2 - поверхность главного движения R_r

Черт. 6

Системы координат и координатные плоскости при фасонном точении

Инструментальная система Статическая система Кинематическая система

координат координат координат

Черт. 7

Системы координат и координатные плоскости при ротационном точении

Инструментальная система Статическая система Кинематическая система

координат координат координат

Черт. 8

Координатные плоскости при точении

Статическая система координат Кинематическая система координат

Черт. 9

Координатные плоскости при периферийном фрезеровании

Статическая система координат Кинематическая система координат

Черт. 10

Координатные плоскости при фасонном фрезеровании

Статическая система координат Кинематическая система координат

Черт. 11

Координатные плоскости при сверлении

Статическая система координат

Кинематическая система координат

Черт. 12

Сечение срезаемого слоя

1 - обрабатываемая поверхность; 2 - обработанная поверхность

Черт. 13

Геометрические элементы токарного резца

1 - передняя поверхность лезвия А_g; 2 - главная режущая кромка К; 3 - вспомогательная режущая кромка К'; 4 - главная задняя поверхность лезвия А_a; 5 - вспомогательная задняя поверхность лезвия А'_a; 6 - вершина лезвия

Черт. 14

Геометрические элементы цилиндрической фрезы

1 - передняя поверхность лезвия А_g; 2 - главная режущая кромка К; 3 - вспомогательная режущая кромка К'; 4 - главная задняя поверхность лезвия А_a; 5 - вспомогательная задняя поверхность лезвия А'_a; 6-вершина лезвия

Черт. 15

Геометрические элементы угловой концевой фрезы

Черт. 16

Геометрические элементы сверла

1 - передняя поверхность лезвия A_g; 2 - главная режущая кромка К; 3 - вспомогательная режущая кромка К'; 4 - главная задняя поверхность лезвия А_a; 5 - вспомогательная задняя поверхность лезвия А''_a; 6 - вершина лезвия

Черт. 17

Направление скорости главного движения Направление скорости резания

Черт. 18

Углы торцовой фрезы со вставными зубьями

Черт. 19

Углы сверла

Черт. 20

Углы торцовой фрезы со вставными квадратными пластинами

Черт. 21

ПРИЛОЖЕНИЕ 1
Справочное

Таблица буквенных обозначений элементов обработки резанием, плоскостей и величин, установленных в настоящем стандарте, и соответствующих им обозначений по стандарту ИСО 3002/1-77

Номер термина		Термин	Обозначение
ГОСТ 25762-83	ИСО 3002/1-77	Термин	ГОСТ 25762-83	ИСО 3002/1-77
5	1.6.1	Главное движение резания	D_r	-
6	1.6.1.2	Скорость главного движения резания	υ	υ
7	1.6.2	Движение подачи	D_s
8	1.6.2.2	Скорость движения подачи	υ_s	υ_f
9	1.6.2	Подача	S	-
10	-	Подача на оборот	S_o	-
11	-	Подача на зуб	S_z	-
12	-	Подача на ход	S_x	-
13	-	Подача на двойной ход	S₂_x	-
14	-	Касательное движение	D_к	-
15	-	Скорость касательного движения	υ_к	-
16	1.6.3	Результирующее движение резания	D_e	-
17	-	Скорость результирующего движения резания	v_e	-
18	-	Путь резания	l	-
19	-	Поверхность резания	R	-
20	-	Поверхность главного движения	R_г
21	2.2.2	Рабочая плоскость	P_s	P_fl
22	1.6.5	Угол скорости резания	η	η
23	1.6.4	Угол подачи	μ	φ
27	2.1.1	Основная плоскость	P_υ	P_z
28	-	Инструментальная основная плоскость	P_υ_и	-
29	-	Статическая основная плоскость	P_υc	-
30	-	Кинематическая основная плоскость	P_υ_к	P_zl
31	2.1.4	Плоскость резания	Р_п	P_s
32	-	Инструментальная плоскость резания	Р_п_и	-
33	-	Статическая плоскость резания	P_nc	-
34	2.2.4	Кинематическая плоскость резания	Р_пк	P_sl
35	2.1.6	Главная секущая плоскость	P_τ	Р_о
36	-	Инструментальная главная секущая плоскость	P_τ_и	-
37	-	Статическая главная секущая плоскость	P_τ_с	-
38	2.2.6	Кинематическая главная секущая плоскость	P_τ_к	P_ol
39	2.1.5	Нормальная секущая плоскость	P_н	Р_п
40	-	Секущая плоскость схода стружки	Р_с	-
42	-	Площадь срезаемого слоя	f	-
43	2.1.5	Толщина срезаемого слоя	а	-
44	-	Ширина срезаемого слоя	b	-
45	1.3.1	Передняя поверхность	A_g	A_g
46	1.3.1	Задняя поверхность	A_a	A_a
47	1.4.1	Режущая кромка	к	-
48	1.4.1.1	Главная режущая кромка	К	-
49	1.4.1.2	Вспомогательная режущая кромка	К'	S'
50	1.3.2	Главная задняя поверхность	A_a	A_a
51	1.3.2	Вспомогательная задняя поверхность	A'_a	A''_a
52	1.5.4	Радиус округления режущей кромки	ρ	r_к
54	1.5.1	Радиус вершины	r_в	r_l
55	1.5.1	Передний угол	g	-
56	3.1.2.1	Нормальный передний угол	g_н	-
57	-	Главный передний угол	g	-
58	3.1.2.4	Инструментальный главный передний угол	g_и	-
59	-	Статический главный передний угол	g_с	-
60	3.2.2.4	Кинематический главный передний угол	g_к	g_ol
61	-	Рабочий кинематический передний угол	g_ρ	-
62	3.2.2.4	Задний угол	a	-
63	3.1.4.1	Нормальный задний угол	a_н	a_n
64	-	Главный задний угол	a	-
65	3.1.4.4	Инструментальный главный задний угол	a_и	a_о
66	-	Статический главный задний угол	a_с	-
67	3.2.4.4	Кинематический главный задний угол	a_к	a_ol
68	-	Рабочий кинематический задний угол	a_р	-
69	-	Угол заострения	β	-
70	3.1.3.1	Нормальный угол заострения	β_н	β_n
71	-	Главный угол заострения	β	-
72	3.1.3.4	Инструментальный главный угол заострения	β_и	β_о
73	-	Статический главный угол заострения	β_с	-
74	3.2.3.4	Кинематический главный угол заострения	β_к	β_о_l
75	-	Угол наклона кромки	λ	-
76	3.1.3.3	Инструментальный угол наклона кромки	λ_и	-
77	-	Статический угол наклона кромки	λ_с	λ_s
78	3.2.1.3	Кинематический угол наклона кромки	λ_к	λ_sl
79	3.2.1.3	Угол в плане	j	-
80	3.1.1.1	Инструментальный угол в плане	j_и	j_z
81	-	Статический угол в плане	j_с	-
82	3.2.1.1	Кинематический угол в плане	j_к	j_zl
83	-	Рабочий кинематический угол в плане	j_р	-
84	-	Коэффициент утолщения стружки	К_a	-
85	-	Коэффициент уширения стружки	К_b	-
86	-	Коэффициент укорочения стружки	К_l	-
88	-	Угол схода стружки	v	-
89	-	Сила резания	Р	-
90	-	Главная составляющая силы резания	P_z	-
92	-	Осевая составляющая силы резания	Р_х	-
93	-	Радиальная составляющая силы резания	Р_у	-

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Вершина 53

Вершина лезвия 53

Движение главное 5

Движение касательное 14

Движение подачи 7

Движение резания главное 5

Движение резания результирующее 16

Движение результирующее 16

Инструмент режущий 3

Коэффициент укорочения стружки 86

Коэффициент утолщения 84

Коэффициент утолщения стружки 84

Коэффициент уширения 85

Коэффициент уширения стружки 85

Кромка режущая 47

Кромка режущая вспомогательная 49

Кромка режущая главная 48

Направление схода стружки 87

Обработка резанием 1

Плоскость основная 27

Плоскость основная инструментальная 28

Плоскость основная кинематическая 30

Плоскость основная статическая 29

Плоскость рабочая 21

Плоскость резания 31

Плоскость резания инструментальная 32

Плоскость резания кинематическая 34

Плоскость резания статическая 33

Плоскость секущая главная 35

Плоскость секущая главная инструментальная 36

Плоскость секущая главная кинематическая 38

Плоскость секущая главная статическая 37

Плоскость секущая нормальная 39

Плоскость секущая схода стружки 40

Площадь среза 42

Площадь срезаемого слоя 42

Поверхность движения главного 20

Поверхность задняя 46

Поверхность задняя вспомогательная 51

Поверхность задняя главная 50

Поверхность задняя лезвия 46

Поверхность передняя 45

Поверхность передняя лезвия 45

Поверхность резания 19

Подача 7

Подача на зуб 11

Подача на оборот 10

Подача на ход 12

Подача на двойной ход 13

Путь резания 18

Радиус вершины 54

Радиус округления кромки режущей 52

Резание 1

Сечение среза 41

Сечение срезаемого слоя 41

Сила резания 89

ИСК 24

Система координат инструментальная 24

КСК 26

Система координат кинематическая 26

ССК 25

Система координат статическая 25

Скорость главного движения резания 6

Скорость движения подачи 8

Скорость касательного движения 15

Скорость подачи 8

Скорость резания 6

Скорость результирующего движения резания 17

Составляющая силы резания главная 90

Составляющая силы резания касательная 91

Составляющая силы резания осевая 92

Составляющая силы резания радиальная 93

Составляющая силы резания тангенциальная 91

Стружка 2

Толщина среза 43

Толщина срезаемого слоя 43

Угол в плане инструментальный 80

Угол в плане кинематический 82

Угол в плане рабочий кинематический 83

Угол в плане статический 81

Угол задний 62

Угол задний главный 64

Угол задний главный инструментальный 65

Угол задний главный кинематический 67

Угол задний главный статический 66

Угол заострения 69

Угол заострения главный 71

Угол заострения главный инструментальный 72

Угол заострения главный кинематический 74

Угол заострения главный статический 73

Угол задний нормальный 63

Угол задний рабочий кинематический 68

Угол заострения нормальный 70

Угол наклона кромки 75

Угол наклона кромки инструментальный 76

Угол наклона кромки кинематический 78

Угол наклона кромки статический 77

Угол передний 55

Угол передний главный 57

Угол передний главный инструментальный 58

Угол передний главный кинематический 60

Угол передний главный статический 59

Угол передний нормальный 56

Угол передний рабочий кинематический 61

Угол подачи 23

Угол скорости резания 22

Угол схода стружки 88

Ширина среза 44

Ширина срезаемого слоя 44

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ

Arbeitsebene 21

Eckenradius 54

Freifläche 46

Freiwinkel 62

Hauptfreifläche 50

Keilwinkel 69

Maschinen-Bezugssystem 25

Nebenfreifläche 51

Sohneide 47

Schneidenecke 53

Sehneiden-Normalebene 39

Schnittbewegung 5

Schnittfläche 19

Schnittgeschwindigkeit 6

Span 2

Spanendes Werkzeug 3

Spanfläche 45

Spanwinkel 55

Vorschub 9

Vorsehubbewegung 7

Vorschubgeschwindigkeit 8

Vorschub je Doppelhub 13

Vorschub je Hub 12

Vorschub je Umdrehung 10

Vorschubrichtungswinkel 23

Werkzeug-Bezugsebene 28

Werkzeug-Bezugssystem 24

Werkzeug-Einstellwinkel 80

Werkzeug-Hauptschneide 48

Werkzeug-Nebenschneide 49

Werkzeug-Neigungswinkel 76

Werkzeug-Orthogonalebene 36

Werkzeug-Orthogonal-Freiwinkel 65

Werkzeug-Orthogonal-Keilwinkel 72

Werkzeug-Orthogonal-Spanwinkel 58

Wirkbewegung 16

Werkzeug-Hauptschneidenebene 32

Werkzeug-Bezugssystem 24

Wirk-Einstellwinkel 82

Wirkgeschwindigkeit 17

Wirk-Keilmeßebene 38

Wirk-Neigungswinkel 78

Wirk-Orthogonal-Freiwinkel 67

Wirk-Orthogonal-Keilwinkel 74

Wirk-Orthogonal-Spanwinkel 60

Wirkrichtungswinkel 22

Wirk-Hauptschneidenebene 31

Zahnvorschub 11

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Chip 2

Clearance 62

Corner 53

Corner radius 54

Cutting edge 47

Cutting edge normal plane 39

Cutting speed 6

Cutting tool 3

Face 45

Feed 9

Feed motion 7

Feed motion angle 23

Feed per double stroke 13

Feed per revolution 10

Feed per stroke 12

Feed per tooth 11

Feed speed 8

Flank 46

Major flank 50

Minor flank 51

Primary motion 5

Rake 55

Resultant cutting motion 16

Resultant cutting speed 17

Resultant cutting speed angle 22

Setting system 25

Tool cutting edge angle 80

Tool cutting edge inclination 76

Tool-in-hand system 24

Tool-in-use system 26

Tool major cutting edge 48

Tool major cutting edge plane 32

Tool minor cutting edge 49

Tool orthogonal clearance 65

Tool orthogonal plane 36

Tool orthogonal rake 58

Tool orthogonal wedge angle 72

Tool reference plane 28

Transient surface 19

Wedge angle 69

Working cutting edge angle 82

Working cutting edge inclination 78

Working major cutting edge plane 34

Working orthogonal clearance 67

Working orthogonal plane 38

Working orthogonal rake 60

Working orthogonal wedge angle 74

Working plane 21

Working reference plane 30

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Angle de coupe 55

Angle de coupe orthogonal de l’outil 58

Angle de coupe orthogonal en travail 60

Angle de direction d’arête de l’outil 80

Angle de direction d’arête en travail 82

Angle d’inclinaison d’arête de l’outil 76

Angle d’inclinaison d’arête en travail 78

Angle de la direction d’avance 23

Angle de la direction résultante de coupe 22

Angle de taillant 69

Angle de taillant orthogonal de l’outil 72

Angle de taillant orthogonal en travail 74

Arête 47

Arête complémentaire de l’outil 49

Arête principale de l’outil 48

Avance 9

Avance par course 12

Avance par course double 13

Avance par dent 1

Avance par tour 10

Bec de l’outil 53

Coupeau 2

Dépouille 62

Dépouille orthogonale de l’outil 65

Dépouille orthogonale en travail 67

Face de coupe 45

Face de dépouille 46

Face de dépouille principale 50

Face de dépouille complémentaire 51

Mouvement d’avance 7

Mouvement résultante de coupe 16

Outil de coupe 3

Plan d’arête principale de l’outil 32

Plan d’arête principale en travail 34

Plan de référence de l’outil 28

Plan de référence en travail 30

Plan de travail 21

Plan normal á l’arête 39

Plan orthogonal de l’outil 36

Plan orthogonal en travail 38

Rayon de bec 54

Surface couрée 19

Système de l’outil en main 24

Système de l’outil en travail 26

Système de référence de la machine-outil 25

Vitesse d’avance 8

Vitesse de coupe 6

Vitesse résultante 17

СОДЕРЖАНИЕ

Приложение 1 справочное. Таблица буквенных обозначений элементов обработки резанием, плоскостей и величин, установленных в настоящем стандарте, и соответствующих им обозначений по стандарту исо 3002/1-77. 20

Алфавитный указатель терминов на русском языке. 22

Алфавитный указатель терминов на немецком языке. 24

Алфавитный указатель терминов на английском языке. 25

Алфавитный указатель терминов на французском языке. 26

Информационная система«Ёшкин Кот»

ПРИЛОЖЕНИЕ 1 Справочное

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Информационная система
«Ёшкин Кот»

ПРИЛОЖЕНИЕ 1
Справочное
