ГОСТ 25682-83
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
РЕЗЬБОВЫЕ
БОЛТЫ ПОЛЫЕ
КОНСТРУКЦИЯ
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ Конструкция Threaded pipeline connections |
ГОСТ |
Издание (май 2007 г.) с Изменением № 1, утвержденным в мае 1988 г. (ИУС 9-88).
Постановлением Государственного комитета СССР по стандартам от 25 марта 1983 г. № 1367 дата введения установлена
Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)
1. Настоящий стандарт распространяется на полые болты для резьбовых поворотных соединений трубопроводов.
Стандарт содержит все требования СТ СЭВ 2638-80.
(Измененная редакция, Изм. № 1).
2. Полые болты должны изготовляться исполнений:
1 - с короткой резьбой для стальных корпусов;
2 - c длинной резьбой для корпусов из других материалов.

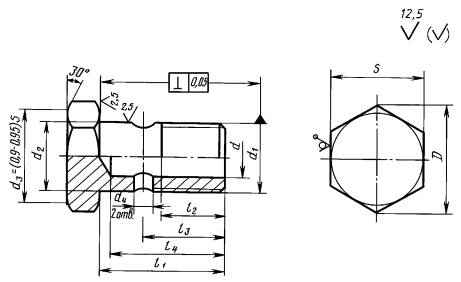

3. Конструкция и основные размеры полых болтов должны соответствовать указанным на чертеже и в таблице.
Примечание. Допускается изготовлять болты с отверстием без конуса от инструмента.
Размеры в мм
|
Условное давление, МПа (кгс/см2) |
Наружный диаметр трубы Dн |
Условный проход Dу |
d |
d1 |
d2 h12 |
d4 Н13 |
D |
l1 |
l2 |
l3 |
l4 |
Размер «под ключ» S |
Масса 1000 шт., кг, не более, для исполнений |
||||||
|
для исполнений |
|||||||||||||||||||
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
||||||||||
|
1 |
10 (≈ 100) |
3 |
2,0 |
2,0 |
M8´l |
8 |
3,0 |
13,8 |
17 |
- |
10 |
- |
12,0 |
- |
16,0 |
- |
12 |
9,82 |
- |
|
4 |
2,5 |
2,5 |
9,62 |
- |
|||||||||||||||
|
5 |
3,0 |
3,5 |
9,07 |
- |
|||||||||||||||
|
2 |
16 (≈ 160) |
6 |
4,0 |
4,0 |
M10´1 |
10 |
3,5 |
16,2 |
19 |
23 |
9 |
12 |
13,0 |
17,0 |
17,5 |
21,5 |
14 |
16,07 |
18,18 |
|
8 |
6,0 |
6,0 |
M12´1,5 |
12 |
4,5 |
19,6 |
24 |
28 |
12 |
15 |
17,0 |
21,0 |
22,0 |
26,0 |
17 |
25,20 |
27,85 |
||
|
10 |
8,0 |
7,0 |
M14´1,5 |
14 |
5,5 |
21,9 |
26 |
32 |
17 |
17,5 |
23,5 |
24,0 |
30,0 |
19 |
34,69 |
40,09 |
|||
|
12 |
10,0 |
9,0 |
М16´1,5 |
16 |
7,0 |
25,4 |
28 |
36 |
11 |
18 |
18,5 |
26,5 |
25,5 |
33,5 |
22 |
45,08 |
53,65 |
||
|
15 |
12,0 |
11,0 |
М18´1,5 |
18 |
8,5 |
27,7 |
32 |
42 |
20 |
22,5 |
33,5 |
30,5 |
40,5 |
24 |
152,43 |
63,42 |
|||
|
(16) |
12,0 |
12,0 |
М22´1,5 |
22 |
31,2 |
34 |
45 |
21 |
22,5 |
41,5 |
27 |
98,03 |
120,95 |
||||||
|
18 |
15,0 |
14,0 |
11,0 |
39 |
50 |
12 |
23 |
25,0 |
36,0 |
35,0 |
46,0 |
95,64 |
115,04 |
||||||
|
22 |
20,0 |
18,0 |
М27´2 |
27 |
13,5 |
36,9 |
45 |
60 |
13 |
27 |
28,0 |
43,0 |
39,5 |
54,5 |
32 |
150,53 |
187,75 |
||
|
28 |
25,0 |
23,0 |
М33´2 |
33 |
16,0 |
47,3 |
51 |
68 |
14 |
30 |
31,0 |
48,0 |
44,5 |
61,5 |
41 |
241,25 |
299,57 |
||
|
(34) |
32,0 |
29,0 |
М42´2 |
42 |
18,0 |
57,7 |
61 |
- |
16 |
- |
37,0 |
- |
52,5 |
- |
50 |
448,15 |
- |
||
|
35 |
32,0 |
М42´2 |
458,51 |
- |
|||||||||||||||
|
42 |
40,0 |
36,0 |
М48´2 |
48 |
24,0 |
63,5 |
69 |
- |
- |
41,0 |
- |
58,5 |
- |
55 |
603,07 |
- |
|||
Пример условного обозначения полого болта группы 1, исполнения 1 для соединения с Dн = 4 мм:
Болт 1-1-4 ГОСТ 25682-83
Примечание. Значения, приведенные в скобках, непредпочтительны.
(Измененная редакция, Изм. № 1).
4. Материал болтов - сталь 45 по ГОСТ 1050-88, сталь 35 по ГОСТ 1050-88, сталь А30 по ГОСТ 1414-75 и сталь 10кп по ГОСТ 10702-78.
Допускается по согласованию между потребителем и изготовителем применять стали других марок, если их механические свойства не ниже указанных.
5. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
