ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШАРНИРЫ Типы и основные размеры Joints. Types and basic dimensions |
ГОСТ
(СТ СЭВ 599-77) |
Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен
с 01.01.84
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шарниры к торцовым ключам с наружными и внутренними присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.
Стандарт полностью соответствует СТ СЭВ 599-77.
2. Шарниры должны изготовляться типов:
А - простой;
Б - карданный;
В - шаровой.
3. Основные размеры шарниров должны соответствовать указанным на черт. 1 - 3 и в таблице.

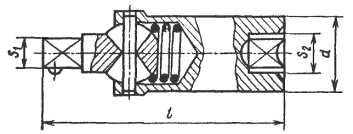

ТИП А
Черт. 1
ТИП Б
Черт. 2
ТИП В
Черт. 3
Примечание. Черт. 1 - 3 не определяют конструкции шарниров.
|
Обозначение шарниров |
Применяемость |
Типы |
Размер стороны присоединительного квадрата, мм |
d |
l |
|
|
наружного S1 |
внутреннего S2 |
мм, не более |
||||
|
6910-0353 |
|
А |
6,3 |
6,3 |
16 |
40 |
|
6910-0354 |
|
Б |
||||
|
6910-0355 |
|
В |
||||
|
6910-0356 |
|
А |
10,0 |
10,0 |
20 |
56 |
|
6910-0357 |
|
Б |
||||
|
6910-0358 |
|
В |
||||
|
6910-0359 |
|
А |
12,5 |
12,5 |
25 |
80 |
|
6910-0361 |
|
Б |
||||
|
6910-0362 |
|
В |
||||
|
6910-0363 |
|
А |
20,0 |
20,0 |
36 |
112 |
|
6910-0364 |
|
Б |
||||
|
6910-0365 |
|
В |
||||
Пример условного обозначения шарнира типа А с размером присоединительного наружного квадрата S1 = 12,5 мм с шероховатостью поверхности исполнения 1, с покрытием Х9:
Шарнир 6910-0359 1 Х9 ГОСТ 25603-83
4. Технические условия - по ГОСТ 25605-83.
