ГОСТ 25496-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ЯКОРЯ ПОВЫШЕННОЙ ДЕРЖАЩЕЙ СИЛЫ

ТЕХНИЧЕСКИЕ УСЛОВИЯ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МОСКВА



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

Г.И. Владинец, канд. техн. наук (руководитель темы); В.А. Беспалов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 04.11.82 № 4152

3. Стандарт содержит все требования СТ СЭВ 3041-86. В стандарт дополнительно включены требования (см. приложение 1)

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 26.04.88 № 1151

7. ИЗДАНИЕ (март 2004 г.) с Изменениями № 1, 2, 3, утвержденными в апреле 1987 г., апреле 1988 г., марте 1990 г. (ИУС 8-87, 7-88, 6-90)



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЯКОРЯ ПОВЫШЕННОЙ ДЕРЖАЩЕЙ СИЛЫ

Технические условия

Anchors with high holding power.

Specifications

ГОСТ
25496-82

Дата введения 01.01.84

Настоящий стандарт распространяется на якоря повышенной держащей силы (далее - якоря ПДС), применяемые на кораблях, судах и плавучих средствах, предназначенные для нужд народного хозяйства и экспорта.

Стандарт содержит все требования СТ СЭВ 3041-86. В стандарт дополнительно включены требования (см. приложение 1).

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

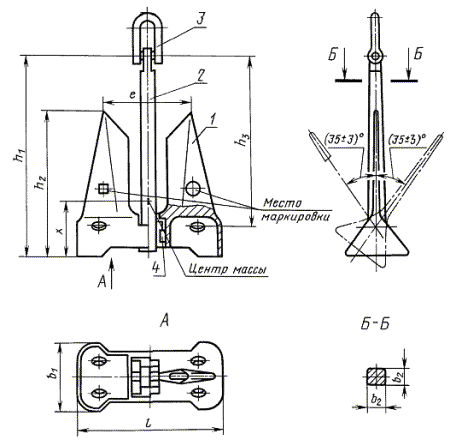

1.1. Основные параметры и размеры якорей должны соответствовать указанным на черт. 1 и в табл. 1.

1 - лапы; 2 - веретено; 3 - якорная скоба; 4 - стопорная планка

Черт. 1

Таблица 1

Размеры, мм

Масса якоря, кг

b1

b2

е

h1

h2

h3

l

X

Пробная нагрузка Р, кН (тс)

ряд 1

ряд 2

15

-

201

45

268

625

452

523

438

180

12,0 (1,2)

30

-

217

50

288

672

490

566

476

190

20,0 (2,0)

45

-

228

52

302

710

516

598

502

200

27,0 (2,7)

60

-

244

52

322

762

553

640

538

210

34,0 (3,4)

75

-

256

56

350

800

578

672

565

220

40,0 (4,0)

-

90

272

60

372

850

614

714

600

230

45,0 (4,5)

-

105

286

63

391

895

647

752

632

245

50,0 (5,0)

125

-

303

67

415

948

686

797

670

265

55,0 (5,5)

-

135

311

69

425

973

703

817

687

285

58,0 (5,8)

150

-

322

71

441

1008

729

847

712

295

62,0 (6,2)

-

180

342

75

468

1071

774

900

756

305

69,0 (6,9)

225

-

369

81

504

1153

834

969

814

315

80,0 (8,0)

270

-

392

86

536

1226

886

1030

865

330

91,0 (9,1)

-

315

412

91

564

1290

933

1084

911

355

103,0 (10,3)

360

-

431

95

590

1349

975

1133

953

370

114,0 (11,4)

430

-

457

101

626

1431

1035

1202

1011

385

129,0 (12,9)

-

495

479

106

656

1500

1085

1260

1059

400

144,0 (14,4)

585

-

507

112

693

1586

1147

1332

1120

420

164,0 (16,4)

675

-

532

117

727

1663

1203

1398

1175

440

184,0 (18,4)

-

765

554

122

758

1734

1254

1457

1225

465

205,0 (20,5)

-

855

575

127

787

1800

1301

1512

1271

490

224,0 (22,4)

970

-

600

132

821

1877

1357

1577

1326

525

249,0 (24,9)

-

1080

622

137

851

1945

1407

1635

1374

550

271,0 (27,1)

1200

-

644

142

881

2015

1457

1693

1423

565

295,0 (29,5)

-

1305

662

146

906

2072

1498

1741

1463

575

315,0 (31,5)

1440

-

684

151

936

2141

1548

1799

1512

600

341,0 (34,1)

-

1575

705

155

965

2206

1595

1854

1558

620

365,0 (36,5)

1710

-

725

160

991

2267

1640

1905

1601

640

389,0 (38,9)

-

1845

743

164

1017

2326

1682

1954

1642

660

412,0 (41,2)

1980

-

761

168

1041

2381

1722

2001

1681

675

435,0 (43,5)

-

2140

781

172

1068

2444

1767

2053

1726

690

461,0 (46,1)

2295

-

799

176

1094

2501

1809

2101

1766

710

484,0 (48,4)

-

2475

820

181

1121

2565

1855

2155

1811

725

511,0 (51,1)

2655

-

839

185

1148

2626

1899

2206

1854

745

536,0 (53,6)

-

2835

858

189

1173

2684

1941

2255

1895

760

569,0 (56,9)

3040

-

878

194

1201

2747

1986

2308

1940

780

587,0 (58,7)

-

3240

897

198

1227

2806

2029

2357

1981

790

611,0 (61,1)

3440

-

915

202

1252

2862

2070

2405

2021

800

634,0 (63,4)

-

3670

935

206

1279

2925

2115

2457

2066

820

661,0 (66,1)

3940

-

957

211

1309

2995

2166

2516

2115

845

686,0 (68,6)

-

4260

982

217

1344

3074

2223

2583

2171

865

717,0 (71,7)

4500

-

1001

221

1369

3131

2264

2630

2211

880

739,0 (73,9)

-

4840

1025

226

1402

3207

2319

2695

2265

895

769,0 (76,9)

-

5175

1048

231

1434

3280

2372

2756

2316

915

804,0 (80,4)

5510

-

1070

236

1464

3349

2422

2814

2365

930

837,0 (83,7)

-

5850

1092

241

1494

3417

2470

2871

2413

950

869,0 (86,9)

6225

-

1115

246

1525

3488

2522

2931

2463

975

908,0 (90,8)

-

6520

1132

250

1549

3542

2561

2976

2502

1000

936,0 (93,6)

6975

-

1158

255

1584

3623

2620

3044

2559

1020

975,0 (97,5)

-

7425

1182

261

1617

3699

2675

3108

2612

1040

1011,0 (101,1)

7875

-

1205

266

1649

3772

2728

3170

2664

1060

1041,0 (104,1)

-

8325

1228

271

1680

3843

2779

3229

2714

1080

1079,0 (107,9)

8775

-

1250

276

1710

3911

2828

3286

2762

1100

1103,0 (110,3)

-

9225

1271

280

1738

3976

2875

3341

2808

1125

1126,0 (112,6)

9675

-

1291

285

1766

4040

2922

3395

2853

1145

1158,0 (115,8)

-

10125

1311

289

1794

4102

2966

3447

2897

1160

1184,0 (118,4)

-

10575

1330

293

1820

4162

3000

3497

2939

1180

1216,0 (121,6)

-

11025

1349

297

1845

4220

3052

3546

2980

1200

1249,0 (124,9)

-

11550

1370

302

1874

4286

3099

3601

3027

1225

1281,0 (128,1)

-

12000

1387

306

1898

4341

3139

3647

3066

1250

1304,0 (130,4)

-

12675

1413

312

1933

4421

3197

3715

3122

1270

1356,0 (135,6)

-

13350

1438

317

1967

4498

3253

3779

3177

1290

1398,0 (139,8)

-

14100

1464

323

2003

4581

3312

3849

3235

1310

1455,0 (145,5)

-

15000

1495

330

2045

4676

3381

3929

3302

1350

1520,0 (152,0)

-

16125

1531

338

2095

4791

3464

4025

3383

1380

1580,0 (158,0)

-

17250

1566

345

2142

4899

3543

4116

3460

1415

1667,0 (166,7)

-

18375

1599

353

2188

5004

3618

4204

3534

1440

1730,0 (173,0)

-

19500

1631

360

2231

5104

3690

4288

3604

1480

1804,0 (180,4)

-

20625

1662

366

2274

5200

3760

4369

3672

1520

1865,0 (186,5)

Пример условного обозначения якоря ПДС массой 1200 кг:

Якорь ПДС 1200 ГОСТ 25496-82

То же, для экспорта в страны-члены СЭВ:

Якорь ПДС 1200 СТ СЭВ 3041-86.

(Измененная редакция, Изм. № 1).

1.2. Обозначения чертежей и коды ОКП приведены в приложении 2.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Якоря должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Штыри якорных скоб после сборки должны быть заварены или заклепаны по всему периметру.

Сварку деталей якорей следует проводить электродами с механическими свойствами не ниже механических свойств основного материала.

2.3. Якоря после испытаний и маркировки должны быть окрашены каменноугольным лаком марки А по ГОСТ 1709 в два слоя - VII. 4/2 - ОМI по ГОСТ 9.032.

По согласованию с заказчиком допускается поставлять якоря не окрашенными. Окраску якорей следует проводить перед установкой на судно.

2.4. Предельные отклонения габаритных размеров якорей не должны превышать ± 3 %, массы якорей - ± 7 %.

2.1 - 2.4. (Измененная редакция, Изм. № 1).

2.5. Назначенный срок службы якорей до списания - 25 лет.

(Измененная редакция, Изм. № 2).

2.6. Способы изготовления деталей якорей должны соответствовать указанным в табл. 2.

Таблица 2

Наименование детали

Способ изготовления

Лапа

Отливка

Веретено

Отливка или поправка

Стопорная планка

Прокат или поковка

2.7. Детали якорей не должны иметь трещин и пустот.

2.8. Отливки веретена изготовляют из стали с пределом текучести 280 МПа (28 кгс/мм2), лапы - из стали с пределом текучести 240 МПа (24 кгс/мм2), группа III по ГОСТ 977.

2.9. Требования к поковкам веретена - КП 275, стопорной планки - КП 245, группа IV по ГОСТ 8479.

2.8, 2.9. (Измененная редакция, Изм. № 1).

2.9а. Предел текучести материала стопорной планки из проката должен быть не менее 235 МПа (23,5 кгс/мм2).

(Введен дополнительно, Изм. № 1).

2.10. (Исключен, Изм. № 2).

2.11. Класс точности размеров и масс отливок в зависимости от типоразмера якоря - по ГОСТ 26645.

Предельные отклонения:

размеров поковок - по ГОСТ 7505 и ГОСТ 7829;

размеров деталей, обрабатываемых резанием: диаметром - Н14, h14, остальных -

(Измененная редакция, Изм. № 2).

2.12. Кривизна веретена якоря не должна превышать 3 мм на 1 м длины, а отклонение перпендикулярности оси отверстия от оси веретена не должно превышать 2°.

2.13. На поверхности литых деталей не допускаются газовые, земляные или шлаковые включения диаметром более 5 мм, глубиной более 5 % толщины тела отливки, но не более 8 мм, при этом количество дефектов не должно быть более трех на площади 100 см2.

Дефекты, превышающие допустимые значения, должны быть устранены сваркой, а отливка повторно термообработана.

2.14. Требования безопасности - по ГОСТ 766.

3. КОМПЛЕКТНОСТЬ

Якоря должны поставляться комплектно. В комплект поставляемых якорей должен входить якорь в сборе. К комплекту прилагают сборочный чертеж якоря.

4. ПРАВИЛА ПРИЕМКИ

4.1. Для проверки соответствия якорей требованиям настоящего стандарта проводят приемосдаточные испытания.

4.2. Якоря принимают партиями или поштучно.

Партия якорей должна состоять из якорей одного типоразмера. Количество изделий в партии не более 25 шт.

4.3. По согласованию с органом надзора допускается выборочный контроль двух якорей от партии.

4.4. При приемосдаточных испытаниях якоря должны быть подвергнуты сплошному контролю на соответствие требованиям, установленным в п.п. 1.1 (кроме параметра X); 2.1 - 2.4 и испытаниям пробной нагрузкой.

4.5. Соответствие требованиям, установленным в п.п. 2.6 - 2.13, проверяют при проведении операционного контроля.

4.6. Результаты приемосдаточных испытаний считают положительными, если все якоря, подвергнутые испытаниям, соответствуют требованиям стандарта.

Если при сплошном контроле обнаружены якоря, не соответствующие требованиям настоящего стандарта, их бракуют. Забракованные якоря после устранения дефектов повторно подвергают приемосдаточным испытаниям. Результаты повторных испытаний считают окончательными.

Если при выборочном контроле обнаружены якоря, не соответствующие требованиям настоящего стандарта, их бракуют и партию возвращают для разбраковки. После устранения дефектов партию предъявляют на повторные испытания. Повторным испытаниям подвергают каждый якорь. Результаты повторных испытаний считают окончательными.

(Измененная редакция, Изм. № 1).

4.7. На принятом якоре в квадратном приливе в месте, указанном на чертеже, должны быть нанесены ударным способом:

номер якоря по системе предприятия-изготовителя;

год испытания;

клейма отдела технического контроля предприятия-изготовителя, а также Регистра СССР.

(Измененная редакция, Изм. № 2).

4.8. На каждый якорь должен быть выдан сертификат или заменяющий его документ, в котором указывается:

страна-изготовитель;

наименование предприятия-изготовителя;

фактическая масса якоря в сборе;

обозначение настоящего стандарта.

5. МЕТОДЫ КОНТРОЛЯ

5.1. Конструкцию и размеры якорей проверяют сличением с чертежами и при помощи измерительных инструментов, обеспечивающих требуемую точность.

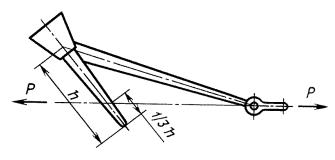

5.2. При испытании якорей пробную нагрузку Р прикладывают с одной стороны к якорной скобе, а с другой - к лапе якоря, как указано на черт. 2. Якорь испытывают при обоих положениях лап.

Черт. 2

Перед приложением пробной нагрузки на веретене якоря у скобы, а также на носке каждой лапы должны быть нанесены контрольные точки. Якорь подвергают предварительному растяжению в течение 5 мин под воздействием нагрузки, равной 0,5 пробной нагрузки, далее нагрузку снижают до 0,1 пробной нагрузки и измеряют расстояние между контрольными точками. После этого нагрузку доводят до пробной и выдерживают в течение 5 мин. Затем нагрузку снижают до 0,1 пробной и повторно измеряют расстояния между контрольными точками.

Увеличение расстояния между контрольными точками не должно превышать 0,5 % первоначального расстояния.

5.3. После испытания якорей пробной нагрузкой проверяют возможность свободного поворота лап на угол (35 ± 3)° в обе стороны.

5.4. Качество поверхностей литых деталей, покрытие и маркировку проверяют визуально.

5.5. Массу якоря проверяют взвешиванием на весах с погрешностью не более ± 1 %.

5.6. Механические свойства применяемых материалов должны быть подтверждены сертификатами или данными лабораторных анализов.

5.7. Испытания деталей якоря бросанием и на прочность проводят до нанесения защитного покрытия.

5.8. Испытания отливок лап и веретена якоря на соответствие требованиям п. 2.7 проводят бросанием их на стальную плиту толщиной не менее 100 мм, уложенную на утрамбованный грунт. Температура деталей при испытании не должна быть ниже 0 °С.

Лапы якоря сбрасывают на плиту пяткой, а веретено - в горизонтальном положении.

5.9. Высота сбрасывания должна измеряться от верхней кромки плиты до нижней кромки испытуемой детали и соответствовать указанной в табл. 3.

Таблица 3

Масса якоря, кг

Высота сбрасывания, м

До 585

4,5

От 675 до 970

4,0

От 1080 до 3670

3,5

От 3940 и более

3,0

5.10. После проведения испытаний детали якоря подвешивают и обстукивают молотком массой не менее 3 кг с целью выявления трещин и пустот. При отсутствии дефектов должен быть чистый металлический звук. В противном случае дефект должен быть выявлен и устранен.

После устранения дефекта должно быть проведено повторное испытание.

Результаты повторных испытаний считают окончательными.

6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. На каждом якоре на круглом приливе, указанном на чертеже, должна быть нанесена маркировка, содержащая:

товарный знак предприятия-изготовителя;

массу якоря;

обозначение настоящего стандарта;

при поставке в страны-члены СЭВ - СТ СЭВ 3041.

6.2. Знаки маркировки должны быть выполнены отливкой. Изготовление круглого прилива может быть выполнено точным литьем с последующей приваркой.

6.3. Транспортная упаковка якорей (ГОСТ 9.014) не требуется.

6.4. Якоря массой до 60 кг транспортируют в ящиках типов III-1 и III-2 по ГОСТ 2991.

Крепление якорей в ящиках должно исключать возможность их смещения.

Якоря массой свыше 60 кг транспортируют без упаковки.

При погрузке на железнодорожный подвижной состав поставщиком должны соблюдаться требования ГОСТ 22235.

Транспортная маркировка - по ГОСТ 14192 с указанием основных, дополнительных и информационных надписей, наносимых несмываемой краской на ярлыки, надежно прикрепленные проволокой к грузу, транспортируемому без упаковки, или на боковые стороны ящиков - при транспортировании якорей в упаковке.

6.5. Транспортируют якоря железнодорожным, автомобильным и водным транспортом в соответствии с правилами перевозок грузов и техническими условиями размещения и крепления грузов, действующими на транспорте каждого вида.

При отправке железнодорожным транспортом якоря, упакованные в тару, допускается перевозить в крытых вагонах, а якоря, перевозимые без упаковки в тару, следует перевозить только на открытом подвижном составе.

6.4, 6.5. (Измененная редакция, Изм. № 2).

6.6. Якоря должны храниться на площадках с твердым покрытием.

7. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ

7.1. При комплектовании якоря с цепями категории 2 и 3 Регистра СССР могут применяться дополнительные (переходные) концевые скобы повышенного калибра.

7.2. Соотношения масс якорей повышенной держащей силы и якорей Холла по нормам снабжения Регистра СССР приведены в приложении 3.

(Измененная редакция, Изм. № 2).

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1 Изготовитель должен гарантировать соответствие якорей требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации и хранения, установленных стандартом.

8.2. Гарантийный срок эксплуатации - 2 года со дня сдачи судна в эксплуатацию.

ПРИЛОЖЕНИЕ 1

Справочное

Соответствие требований СТ СЭВ 3041-86 требованиям ГОСТ 25496-82

ГОСТ 25496-82

СТ СЭВ 3041-86

Пункт

Содержание требований

Пункт

Содержание требований

2.5

Регламентируется назначенный срок службы - 25 лет

-

-

2.8

Регламентируется предел текучести отливок веретена - 280 МПа (28 кгс/мм2), лапы - 240 МПа (24 кгс/мм2) по ГОСТ 977

Табл. 2

Регламентируется предел текучести отливок веретена и лапы - 230 МПа

2.9

Регламентируются требования к поковкам веретена - КП 275 и стопорной планке - КП 245, группа IV ГОСТ 8479

Табл. 2

Регламентируется предел текучести к поковкам веретена - 230 МПа и стопорной планки - 235 МПа

2.11

Регламентируются допускаемые предельные отклонения размеров и массы - по ГОСТ 26645, поковок - по ГОСТ 7829

-

-

2.14

Регламентируются требования безопасности по ГОСТ 766

-

-

Разд. 3

Регламентируется комплектность

-

-

4.1

Регламентируются приемо-сдаточные испытания

-

-

5.1

Регламентируются методы контроля конструкции и размеров

-

-

6.4

Регламентируется требование к закреплению якоря при транспортировании

-

-

Разд. 7

Регламентируются указания по применению

-

-

Разд. 8

Регламентируются гарантии изготовителя

-

-

Приложение 2

Регламентируются обозначения чертежей и кодов ОКП

-

-

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 2

Справочное

Обозначение чертежей по отраслевому классификатору, классификатору ЕСКД и коды ОКП для якорей ПДС

Масса якоря, кг

Обозначение чертежа по отраслевому классификатору

Обозначение чертежа по классификатору ЕСКД

Код ОКП

15

211-01.1146

АЕИУ.364 214.002

64 1111 2263 03

211-01.1146-01

АЕИУ.364 214.002-01

64 1111 2332 07

30

211-01.1147

АЕИУ.364 214.003

64 1111 2264 02

211-01.1147-01

АЕИУ.364 214.003-01

64 1111 2333 06

45

211-01.1148

АЕИУ.364 214.004

64 1111 2265 01

211-01.1148-01

АЕИУ.364 214.004-01

64 1111 2334 05

60

211-01.1149

АЕИУ.364 214.005

64 1111 2266 00

211-01.1149-01

АЕИУ.364 214.005-01

64 1111 2335 04

75

211-01.1150

АЕИУ.364 214.006

64 1111 2267 10

211-01.1150-01

АЕИУ.364 214.006-01

64 1111 2336 03

90

211-01.1151

АЕИУ.364 214.007

64 1111 2268 09

211-01.1151-01

АЕИУ.364 214.007-01

64 1111 2337 02

105

211-01.1152

АЕИУ.364 214.008

64 1111 2269 07

211-01.1152-01

АЕИУ.364 214.008-01

64 1111 2338 01

125

211-01.1153

АЕИУ.364 214.009

64 1111 2270 04

211-01.1153-01

АЕИУ.364 214.009-01

64 1111 2339 00

135

211-01.1154

АЕИУ.364 214.010

64 1111 2271 03

211-01.1154-01

АЕИУ.364 214.010-01

64 1111 2340 07

150

211-01.1155

АЕИУ.364 214.011

64 1111 2272 02

211-01.1155-01

АЕИУ.364 214.011-01

64 1111 2341 06

180

211-01.1156

АЕИУ.364 214.012

64 1111 2273 01

211-01.1156-01

АЕИУ.364 214.012-01

64 1111 2342 05

225

211-01.1157

АЕИУ.364 214.013

64 1111 2274 00

211-01.1157-01

АЕИУ.364 214.013-01

64 1111 2343 04

270

211-01.1158

АЕИУ.364 214.014

64 1111 2275 10

211-01.1158-01

АЕИУ.364 214.014-01

64 1111 2344 03

315

211-01.1159

АЕИУ.364 214.015

64 1111 2276 09

211-01.1159-01

АЕИУ.364 214.015-01

64 1111 2345 02

360

211-01.1160

АЕИУ.364 214.016

64 1111 2277 08

211-01.1160-01

АЕИУ.364 214.016-01

64 1111 2346 01

430

211-01.1161

АЕИУ.364 214.017

64 1111 2278 07

211-01.1161-01

АЕИУ.364 214.017-01

64 1111 2347 00

495

211-01.1162

АЕИУ.364 214.018

64 1111 2279 06

211-01.1162-01

АЕИУ.364 214.018-01

64 1111 2348 10

585

211-01.1163

АЕИУ.364 214.019

64 1111 2280 02

211-01.1163-01

АЕИУ.364 214.019-01

64 1111 2349 09

675

211-01.1164

АЕИУ.364 214.020

64 1111 2281 01

211-01.1164-01

АЕИУ.364 214.020-01

64 1111 2350 05

765

211-01.1165

АЕИУ.364 214.021

64 1111 2282 00

211-01.1165-01

АЕИУ.364 214.021-01

64 1111 2351 04

855

211-01.11166

АЕИУ.364 214.022

64 1111 2283 10

211-01.11166-01

АЕИУ.364 214.022-01

64 1111 235203

970

211-01.1167

АЕИУ.364 214.023

64 1111 2284 09

211-01.1167-01

АЕИУ.364 214.023-01

64 1111 2353 02

1080

211-01.11168

АЕИУ.364 214.024

64 1111 2285 08

211-01.1168-01

АЕИУ.364 214.024-01

64 1111 2354 01

1200

211-01.1169

АЕИУ.364 214.025

64 1111 2286 07

211-01.1169-01

АЕИУ.364 214.025-01

64 1111 2355 00

1305

211-01.1170

АЕИУ.364 214.026

64 1111 2287 06

211-01.1170-01

АЕИУ.364 214.026-01

64 1111 2356 10

1440

211-01.1171

АЕИУ.364 214.027

64 1111 2280 05

211-01.1171-01

АЕИУ.364 214.027-01

64 1111 2357 09

1575

211-01.1172

АЕИУ.364 214.028

64 1111 2289 04

211-01.1172-01

АЕИУ.364 214.028-01

64 1111 2358 08

1710

211-01.1173

АЕИУ.364 214.029

64 1111 2290 00

211-01.1173-01

АЕИУ.364 214.029-01

64 1111 2359 07

1845

211-01.1174

АЕИУ.364 214.030

64 1111 2291 10

211-01.1174-01

АЕИУ.364 214.030-01

64 1111 2360 03

1980

211-01.1175

АЕИУ.364 214.031

64 1111 2292 09

211-01.1175-01

АЕИУ.364 214.031-01

64 1111 2361 02

2140

211-01.1176

АЕИУ.364 214.032

64 1111 2293 08

211-01.1176-01

АЕИУ.364 214.032-01

64 1111 2362 01

2295

211-01.1177

АЕИУ.364 214.033

64 1111 2294 07

211-01.1177-01

АЕИУ.364 214.033-01

64 1111 2363 00

2475

211-01.1178

АЕИУ.364 214.034

64 1111 2295 06

211-01.1178-01

АЕИУ.364 214.034-01

64 1111 2364 10

2655

211-01.1179

АЕИУ.364 214.035

64 1111 2296 05

211-01.1179-01

АЕИУ.364 214.035-01

64 1111 2365 09

2835

211-01.1180

АЕИУ.364 214.036

64 1111 2297 04

211-01.1180-01

АЕИУ.364 214.036-01

64 1111 2366 08

3040

211-01.1181

АЕИУ.364 214.037

64 1111 2298 03

211-01.1181-01

АЕИУ.364 214.037-01

64 1111 2367 07

3240

211-01.1182

АЕИУ.364 214.038

64 1111 2299 02

211-01.1182-01

АЕИУ.364 214.038-01

64 1111 2368 06

3440

211-01.1183

АЕИУ.364 214.039

64 1111 2300 04

211-01.1183-01

АЕИУ.364 214.039-01

64 1111 2369 05

3670

211-01.1184

АЕИУ.364 214.040

64 1111 2301 03

211-01.1184-01

АЕИУ.364 214.040-01

64 1111 2370 01

3940

211-01.1185

АЕИУ.364 214.041

64 1111 2302 02

211-01.1185-01

АЕИУ.364 214.041-01

64 1111 2371 00

4260

211-01.1186

АЕИУ.364 214.042

64 1111 2303 01

211-01.1186-01

АЕИУ.364 214.042-01

64 1111 2372 10

4500

211-01.1187

АЕИУ.364 214.043

64 1111 2304 00

211-01.1187-01

АЕИУ.364 214.043-01

64 1111 2373 09

4840

211-01.1188

АЕИУ.364 214.044

64 1111 2305 10

211-01.1188-01

АЕИУ.364 214.044-01

64 1111 2374 08

5175

211-01.1189

АЕИУ.364 214.045

64 1111 2306 09

211-01.1189-01

АЕИУ.364 214.045-01

64 1111 2375 07

5510

211-01.1190

АЕИУ.364 214.046

64 1111 2307 08

211-01.1190-01

АЕИУ.364 214.046-01

64 1111 2376 06

5850

211-01.1191

АЕИУ.364 214.047

64 1111 2308 07

211-01.1191-01

АЕИУ.364 214.047-01

64 1111 2377 05

6225

211-01.1192

АЕИУ.364 214.048

64 1111 2309 06

211-01.1192-01

АЕИУ.364 214.048-01

64 1111 2378 04

6520

211-01.1193

АЕИУ.364 214.049

64 1111 2310 02

211-01.1193-01

АЕИУ.364 214.049-01

64 1111 2379 03

6975

211-01.1194

АЕИУ.364 214.050

64 1111 2311 01

211-01.1194-01

АЕИУ.364 214.050-01

64 1111 2380 10

7425

211-01.1195

АЕИУ.364 214.051

64 1111 2312 00

211-01.1195-01

АЕИУ.364 214.051-01

64 1111 2381 09

7875

211-01.1196

АЕИУ.364 214.052

64 1111 2313 10

211-01.1196-01

АЕИУ.364 214.052-01

64 1111 2382 08

8325

211-01.1197

АЕИУ.364 214.053

64 1111 2314 09

211-01.1197-01

АЕИУ.364 214.053-01

64 1111 2383 07

8775

211-01.1198

АЕИУ.364 214.054

64 1111 2315 08

211-01.1198-01

АЕИУ.364 214.054-01

64 1111 2384 06

9225

211-01.1199

АЕИУ.364 214.055

64 1111 2316 07

211-01.1199-01

АЕИУ.364 214.055-01

64 1111 2385 05

9675

211-01.1200

АЕИУ.364 214.056

64 1111 2317 06

211-01.1200-01

АЕИУ.364 214.056-01

64 1111 2386 04

10125

211-01.1201

АЕИУ.364 214.057

64 1111 2318 05

211-01.1201-01

АЕИУ.364 214.057-01

64 1111 2387 03

10575

211-01.1202

АЕИУ.364 214.058

64 1111 2319 04

211-01.1202-01

АЕИУ.364 214.058-01

64 1111 2388 02

11025

211-01.1203

АЕИУ.364 214.059

64 1111 2320 00

211-01.1203-01

АЕИУ.364 214.059-01

64 1111 2389 01

11550

211-01.1204

АЕИУ.364 214.060

64 1111 2321 10

211-01.1204-01

АЕИУ.364 214.060-01

64 1111 2390 08

12000

211-01.1205

АЕИУ.364 214.061

64 1111 2322 09

211-01.1205-01

АЕИУ.364 214.061-01

64 1111 2391 07

12675

211-01.1206

АЕИУ.364 214.062

64 1111 2323 08

211-01.1206-01

АЕИУ.364 214.062-01

64 1111 2392 06

13350

211-01.1207

АЕИУ.364 214.063

64 1111 2324 07

211-01.1207-01

АЕИУ.364 214.063-01

64 1111 2393 05

14100

211-01.1208

АЕИУ.364 214.064

64 1111 2325 06

211-01.1208-01

АЕИУ.364 214.064-01

64 1111 2394 04

15000

211-01.1209

АЕИУ.364 214.065

64 1111 2326 05

211-01.1209-01

АЕИУ.364 214.065-01

64 1111 2395 05

16125

211-01.1210

АЕИУ.364 214.066

64 1111 2327 04

211-01.1210-01

АЕИУ.364 214.066-01

64 1111 2396 02

17250

211-01.1211

АЕИУ.364 214.067

64 1111 2328 03

211-01.1211-01

АЕИУ.364 214.067-01

64 1111 2397 01

18375

211-01.1212

АЕИУ.364 214.068

64 1111 2329 02

211-01.1212-01

АЕИУ.364 214.068-01

64 1111 2398 00

19500

211-01.1213

АЕИУ.364 214.069

64 1111 2330 09

211-01.1213-01

АЕИУ.364 214.069-01

64 1111 2399 10

20625

211-01.1214

АЕИУ.364 214.070

64 1111 2331 08

211-01.1214-01

АЕИУ.364 214.070-01

64 1111 2400 01

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 3

Справочное

СООТНОШЕНИЕ МАСС ЯКОРЕЙ ПОВЫШЕННОЙ ДЕРЖАЩЕЙ СИЛЫ И ЯКОРЕЙ ХОЛЛА ПО НОРМАМ СНАБЖЕНИЯ РЕГИСТРА СССР

кг

Масса легкого якоря

Масса якоря Холла

Масса легкого якоря

Масса якоря Холла

15

20

3040

4050

30

40

3240

4320

45

60

3440

4590

60

80

3670

4890

75

100

3940

5250

90

120

4260

5610

105

140

4500

6000

125

165

4840

6450

135

180

5175

6900

150

195

5510

7350

180

240

5850

7800

225

300

6225

8300

270

360

6520

8700

315

420

6975

9300

360

480

7425

9900

430

570

7875

10500

495

660

8325

11100

585

780

8775

11700

675

900

9225

12300

765

1020

9675

12900

855

1140

10125

13500

970

1290

10575

14100

1080

1440

11025

14700

1200

1590

11550

15400

1305

1740

12000

16000

1440

1920

12675

16900

1575

2100

13350

17800

1710

2280

14100

18800

1845

2460

15000

20000

1980

2640

16125

21500

2140

2850

17250

23000

2295

3060

18375

24500

2475

3300

19500

26000

2655

3540

20625

27500

2835

3780





ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. № 2).

СОДЕРЖАНИЕ

1. Основные параметры и размеры.. 2

2. Технические требования. 3

3. Комплектность. 5

4. Правила приемки. 5

5. Методы контроля. 5

6. Маркировка, упаковка, транспортирование и хранение. 6

7. Указания по применению.. 7

8. Гарантии изготовителя. 7

Приложение 1 Соответствие требований СТ СЭВ 3041-86 требованиям ГОСТ 25496-82. 7

Приложение 2 Обозначение чертежей по отраслевому классификатору, классификатору ЕСКД и коды ОКП для якорей ПДС.. 8

Приложение 3 Соотношение масс якорей повышенной держащей силы и якорей Холла по нормам снабжения регистра СССР. 10







© 2013 Ёшкин Кот :-)
