ГОСТ 25405-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПА 16



КОНСТРУКЦИЯ И РАЗМЕРЫ





Москва
Стандартинформ
2006









МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 16

Конструкция и размеры

Hard metal brazed tips. Type 16. Design and dimensions

ГОСТ
25405-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для галтельных и бандажных резцов.

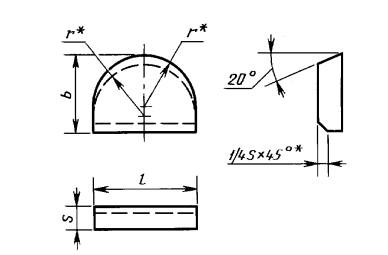

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

__________

*Размеры для пресс-форм

Таблица 1

Размеры в мм

Обозначение пластин

i

b

s

r

Основное применение

Дополните6льное применение

16010

8

8

3,0

4,0





16030

10

10

3,5

5,0





16050

12

12

4,5

6,0



№ 3, № 4, № 5, № 7,№ 8, № 9, № 10

16210

16

14

5,0

8,0



№ 3, № 4, № 7, № 8, № 9, № 10

16250

20

16

6,0

10,0

№ 5



16370

24

20

7,0

12,0



№ 3, № 4, № 5, № 7, № 8, № 9, № 10

16390

32

25

8,0

16,6





3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 7 - ВК3; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6, № 10 - ВК8.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т14К8

Т5К10

ТТ10К8-Б

ВК3

ВК6-ОМ,
ВК6-М,
ВК6

ВК8

16010

1,79

2,02

2,16

2,40

2,36

2,33

16030

3,23

3,65

3,91

4,32

4,25

4,20

16050

6,00

6,75

7,23

8,00

7,90

7,80

16210

10,20

11,60

12,40

13,70

13,50

13,30

16250

18,30

19,30

20,70

22,90

22,50

22,20

16370

29,00

32,80

35,10

38,80

38,20

37,70

16390

63,00

70,00

75,00

84,00

82,00

81,00

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2762

3. ВЗАМЕН ГОСТ 25405-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ







© 2013 Ёшкин Кот :-)
