ГОСТ 25404-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПА 15

КОНСТРУКЦИЯ И РАЗМЕРЫ





Москва

Стандартинформ

2006







МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 15 Конструкция и размеры

Hard metal brazed tips, type 15. Design and dimensions

ГОСТ
25404
-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для фасочных резцов и для резцов обработки пазов типа «ласточкин хвост».

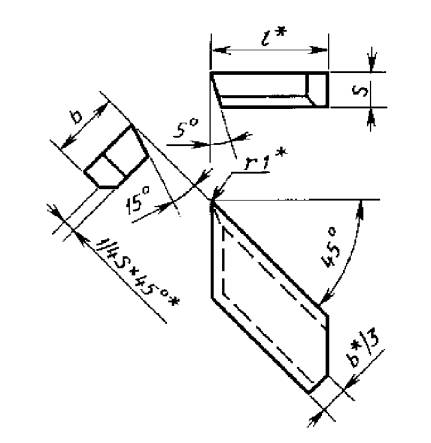

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

Правая

Левая

__________

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

s

Основное применение

Дополнительное применение

Применение по специальному заказу

правых

левых

15010

-

12

8

3

№ 2, № 10

№ 1, № 3, № 4,

№ 8, № 9, № 11



15030

15040

16

10

4

№ 4, № 10

№ 1, № 2, № 3,

№ 8, № 9, № 11



15090

15100

20

16

5

№ 4, № 10

№ 1, № 2, № 3,

№ 8, № 9, № 11



15110

15120

25

18

6

№ 4, № 10

№ 2, № 3, № 8,

№ 9, № 11

№ 1

15150

15160

32

20

№ 10

№ 2, № 3, № 4,

№ 9, № 11

№ 1, № 8

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 1 - Т30К4, № 2 - Т15К6, № 3 - Т14К8, № 4 - Т5К10, № 8 - ВК6-М, ВК6-ОМ, № 9 - ВК6, № 10 - ВК8, № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т30К4

Т15К6

Т14К8

Т5К10

ВК6-ОМ,

ВК6-М,

ВК

ВК8

ВК10-ХОМ

15010

-

3,58

4,22

4,22

4,78

5,55

5,50

5,54

15030

15040

7,97

9,37

9,43

10,60

12,40

12,20

12,28

15090

15100

20,20

23,80

23,80

27,00

31,50

31,00

31,22

15110

15120

34,00

40,00

40,50

45,50

53,00

52,00

52,35

15150

15160

49,00

57,00

58,00

65,00

76,00

75,00

75,50

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760

3 ВЗАМЕН 25404-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ
