ГОСТ 25403-82

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КРУГЛОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 6°
И ВОГНУТОЙ ПЕРЕДНЕЙ ПОВЕРХНОСТЬЮ

КОНСТРУКЦИЯ И РАЗМЕРЫ











Москва

Стандартинформ

2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ КРУГЛОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 6°
И ВОГНУТОЙ ПЕРЕДНЕЙ ПОВЕРХНОСТЬЮ

Конструкция и размеры

Round throw-away (indexable) carbide shims with 6° end-dearance angle and concave
daon top cutting surface. Design and dimensions

ГОСТ
25403-82

Взамен
ГОСТ 2209-69
в части формы 12

Издание с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91).

Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3269 дата введения установлена

01.07.83

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

1. Настоящий стандарт распространяется на пластины для чашечных (галтельных и бандажных) резцов.

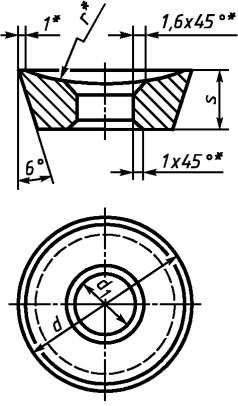

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

__________

* Размеры для пресс-форм.

мм

Обозначение пластин

d

s

d1

r

12070

28,6

10

10

35

12110

31,2

12090

32,0

12050

46,5

12

15

45

3. Условное обозначение пластин при заказе из твердого сплава марки ВК6 с размерами:

d = 28,6 мм, s = 10 мм, d1 = 10 мм, r = 35 мм:

19 6524 0014 12070

То же, в технической документации:

Пластина 12070 ВК8 ГОСТ 25403

2-3. (Измененная редакция, Изм. № 1).

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 19086-80 (для пластин класса допуска «U»).

(Измененная редакция, Изм. № 1).

6. Применяемые марки твердого сплава указаны в приложении.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в граммах из твердого сплава марок

Т5К10

Т14К8

ВК6, ВК60М

12070

67

59

79

12110

78

70

91

12090

82

72

95

12050

189

168

221

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Применяемые марки твердого сплава

Цифровое обозначение пластин

Основное применение

Дополнительное применение

12070

№6

№ 2, № 3, № 5

12110

12090

12050

№ 2 - ВК60М, № 3 - ВК6, № 5 - ТК510, № 6 - Т14К8.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 1).
