МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПА 09
КОНСТРУКЦИЯ И РАЗМЕРЫ
Москва
Стандартинформ
2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ Конструкция и размеры Hard metal brazed tips, type 09. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для автоматных резцов.

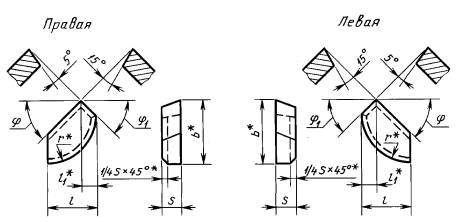

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
l |
b |
s |
l1 |
r |
j, град. |
j1, град. |
Основное дополнение |
Дополнительное применение |
||
|
правых |
левых |
|||||||||
|
09090 |
- |
6 |
10 |
3 |
2,0 |
6,0 |
45 |
50 |
№ 2, № 10 |
№ 3, № 4, № 8, № 9, № 11 |
|
09110 |
09120 |
10 |
15 |
4 |
5,0 |
10,0 |
40 |
№ 2, № 3, № 4, № 9, № 10 |
№ 8, № 11 |
|
|
09130 |
09140 |
12 |
18 |
5 |
4,0 |
12,5 |
50 |
№ 2, № 3, № 4, № 9, № 10 |
№ 8, № 11 |
|
|
09150 |
09160 |
10 |
15 |
4 |
5,0 |
10,0 |
60 |
20 |
№ 2, № 3, № 4, № 9, № 10 |
№ 8, № 11 |
|
09170 |
09180 |
18 |
5,5 |
75 |
60 |
№ 2, № 3, № 4, № 10 |
№ 8, № 9, № 11 |
|||
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8, № 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Ориентировочная масса пластин в г из твердого сплава марок |
|||||||
|
правых |
левых |
Т15К6 |
Т14К8 |
Т5К10 |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
|
09090 |
- |
1,35 |
1,36 |
1,54 |
1,79 |
1,77 |
1,78 |
|
09110 |
09120 |
4,58 |
4,62 |
5,20 |
6,05 |
6,00 |
6,04 |
|
09130 |
09140 |
7,80 |
7,85 |
8,85 |
10,30 |
10,20 |
10,27 |
|
09150 |
09160 |
4,32 |
4,35 |
4,89 |
5,70 |
5,65 |
5,69 |
|
09170 |
09180 |
4,35 |
4,38 |
4,92 |
5,75 |
5,65 |
5,69 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2761
3. ВЗАМЕН ГОСТ 25402-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
5. ПЕРЕИЗДАНИЕ
