ГОСТ 25398-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПА 11

Конструкция и размеры

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 11

Конструкция и размеры

Hard metal brazed tips, type 11. Design and dimensions

ГОСТ
25398-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для чистовых и резьбовых резцов.

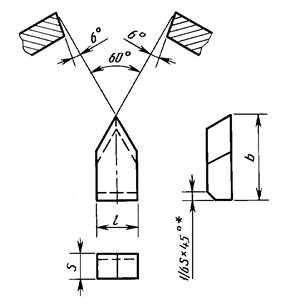

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

__________

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

s

Основное применение

Дополнительное применение

11130

3

10

2,5

№ 2, № 8

№ 1, № 3, № 4, № 5, № 9, № 10, № 11

11150

4

12

3,0

№ 2, № 5, № 8

№ 1, № 3, № 4, № 5, № 9, № 10, № 11

11170

5

14

3,5

№ 2, № 8, № 9

№ 1, № 3, № 4, № 10, № 11

11190

6

16

4,0

№ 2, № 9

№ 1, № 3, № 4, № 5, № 8, № 10, № 11

11210

8

20

5,0

№ 2, № 5

№ 1, № 3, № 4, № 8, № 9, № 10, № 11

11230

10

25

6,0

№ 2

№ 1, № 3, № 4, № 5, № 8, № 9, № 10, № 11

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 1 - Т30К4; № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

T30K4

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

ВК6-ОМ, ВК6

ВК8

ВК10-ХОМ

11130

0,61

0,71

0,72

0,80

0,86

0,92

0,92

0,93

11150

1,15

1,35

1,36

1,52

1,62

1,76

1,73

1,74

11170

1,93

2,27

2,27

2,55

2,72

2,95

2,91

2,93

11190

2,99

3,52

3,54

3,96

4,23

4,59

4,52

4,55

11210

6,15

7,23

7,28

8,13

8,70

9,44

9,31

9,37

11230

11,55

13,50

13,60

15,27

16,34

17,72

17,48

17,60
