ГОСТ 25397-90
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПОВ 06, 66
КОНСТРУКЦИЯ И РАЗМЕРЫ
|
Москва
Стандартинформ
2006
|
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
Дата введения 01.07.93
1. Настоящий стандарт распространяется на
пластины для подрезных и расточных резцов при расточке глухих отверстий.

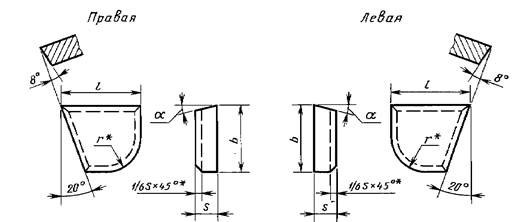

2. Конструкция и размеры пластин должны
соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
Обозначение пластин
|
l
|
b
|
s
|
r
|
a,
град.
|
Основное применение
|
Дополнительное применение
|
Применение по специальному заказу
|
правых
|
левых
|
06010
|
-
|
8
|
7
|
2,5
|
4,0
|
-
|
№ 1,
№ 5, № 7
|
№ 8
|
№ 2,
№ 3, № 4, № 9, № 10
|
06330
|
06340
|
10
|
6
|
4,0
|
18
|
№ 1,
№ 7
|
№ 2,
№ 8
|
№ 3,
№ 4, № 5, № 9, № 10
|
06030
|
-
|
8
|
3,0
|
5,0
|
-
|
№ 1,
№ 7
|
№ 8
|
№ 3,
№ 4, № 5, № 9, № 10
|
06350
|
06360
|
12
|
5,0
|
18
|
№ 1,
№ 7
|
№ 3.
№ 5, № 8
|
№ 4,
№ 9, № 10
|
06050
|
06060
|
10
|
4,0
|
6,0
|
№ 2
|
№ 1,
№ 3, № 5, № 7, № 8
|
№ 4,
№ 9, № 10
|
66050
|
66060
|
8
|
№ 2,
№ 3
|
№ 1,
№ 3, № 4, № 5, № 7, № 8
|
№ 9,
№ 10
|
06370
|
06380
|
16
|
6,0
|
18
|
№ 2,
№ 3
|
№ 1,
№ 4, № 5, № 7, № 8
|
№ 9,
№ 10
|
06090
|
06100
|
14
|
5,0
|
8,0
|
№ 2,
№ 3
|
№ 4,
№ 5, № 8, № 9, № 10
|
№ 1,
№ 7
|
66090
|
66100
|
8
|
№ 2,
№ 3
|
№ 4,
№ 5, № 8, № 9, № 10
|
№ 1,
№ 7
|
06390
|
06100
|
20
|
12
|
7,0
|
7,0
|
18
|
№ 2, № 3, № 4
|
№ 5,
№ 8, № 9, № 10
|
№ 1,
№ 7
|
06130
|
06140
|
20
|
18
|
6,0
|
10,0
|
18
|
№ 2,
№ 3, № 4, № 9
|
№ 5,
№ 8, № 10
|
№ 1,
№ 7
|
66130
|
66140
|
8
|
№ 2,
№ 3, № 4, № 9
|
№ 5,
№ 8, № 10
|
№ 1,
№ 7
|
06410
|
06420
|
25
|
14
|
8,0
|
8,0
|
18
|
№ 3,
№ 4, № 9
|
№ 2,
№ 5, № 10
|
№ 1,
№ 7, № 8
|
06170
|
06180
|
20
|
7,0
|
12,5
|
№ 3,
№ 4, № 5, № 9
|
№ 2,
№ 10
|
№ 1,
№ 7, № 8
|
66170
|
66180
|
8
|
№ 3,
№ 4, № 9
|
№ 2,
№ 5, № 10
|
№ 1,
№ 7, № 8
|
06270
|
06280
|
32
|
9,0
|
18
|
№ 4,
№ 9
|
№ 3,
№ 5, № 10
|
№ 1,
№ 2, № 7, № 8
|
66270
|
66280
|
8
|
№ 4
|
№ 3,
№ 5, № 9, № 10
|
№ 1,
№ 2, № 7, № 8
|
06290
|
06300
|
40
|
22
|
10,0
|
18
|
№ 4
|
№ 5,
№ 9, № 10
|
№ 1,
№ 2, № 3, № 7, № 8
|
66290
|
66300
|
8
|
№ 4
|
№ 10
|
№ 1,
№ 2, № 3, № 5, № 7, № 8, № 9
|
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в
справочном приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 1 - Т30К4;
№ 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 7 - ВК3; ВК3-М; № 8 - BК6-OM, ВК6-М; № 9 -
ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.
Справочное
Таблица
2
Обозначение пластин
|
Ориентировочная масса пластин в г из твердого сплава
марок
|
правых
|
левых
|
Т30К4
|
Т15К6
|
Т14К8
|
Т15К10
|
ТТ10К8-Б
|
ВК3-М, ВК3
|
ВК6-ОМ, ВК6-M, ВК6
|
ВК8
|
ВК10-ХОМ
|
06010
|
-
|
1,08
|
1,26
|
1,27
|
1,43
|
1,53
|
1,70
|
1,67
|
1,65
|
1,66
|
06330
|
06340
|
1,59
|
1,86
|
1,88
|
2,10
|
2,25
|
2,49
|
2,44
|
2,40
|
2,42
|
06030
|
-
|
1,58
|
1,86
|
1,88
|
2,12
|
2,27
|
2,51
|
2,46
|
2,44
|
2,45
|
06350
|
06360
|
3,15
|
3,71
|
3,73
|
4,17
|
4,46
|
4,95
|
4,84
|
4,77
|
4,80
|
06050
|
06060
|
3,19
|
3,76
|
3,78
|
4,26
|
4,56
|
5,05
|
4,97
|
4,91
|
4,94
|
66050
|
66060
|
3,35
|
3,95
|
3,97
|
4,47
|
4,79
|
5,30
|
5,22
|
5,16
|
5,20
|
06370
|
06380
|
6,51
|
7,66
|
7,70
|
8,61
|
9,22
|
10,23
|
9,99
|
9,87
|
9,94
|
06090
|
06100
|
7,55
|
8,88
|
8,94
|
10,10
|
10,80
|
11,90
|
11,70
|
11,60
|
11,68
|
66090
|
66100
|
7,93
|
9,32
|
9,39
|
10,60
|
11,30
|
12,50
|
12,30
|
12,20
|
12,29
|
06390
|
06400
|
11,63
|
13,68
|
13,74
|
15,37
|
16,50
|
18,26
|
17,84
|
17,60
|
17,72
|
06130
|
06140
|
14,60
|
17,20
|
17,30
|
19,50
|
20,90
|
23,20
|
22,80
|
22,50
|
22,66
|
66130
|
66140
|
15,30
|
18,10
|
18,20
|
20,50
|
21,90
|
24,40
|
23,90
|
23,60
|
23,77
|
06410
|
06420
|
19,82
|
23,31
|
23,42
|
26,20
|
28,04
|
31,12
|
20,40
|
29,99
|
30,20
|
06170
|
06180
|
24,00
|
28,30
|
28,40
|
32,10
|
34,40
|
38,00
|
37,40
|
36,90
|
37,16
|
66170
|
66180
|
25,20
|
29,70
|
29,80
|
33,70
|
36,10
|
40,00
|
39,30
|
38,80
|
39,07
|
06270
|
06280
|
41,50
|
48,80
|
49,10
|
55,00
|
59,00
|
66,00
|
65,00
|
64,00
|
64,45
|
66270
|
66280
|
43,60
|
51,20
|
51,60
|
58,00
|
62,00
|
69,00
|
68,00
|
67,00
|
67,48
|
06290
|
06300
|
66,00
|
77,00
|
78,00
|
88,00
|
94,00
|
104,00
|
102,00
|
101,00
|
101,70
|
66290
|
66300
|
69,00
|
81,00
|
82,00
|
92,00
|
98,00
|
109,00
|
107,00
|
106,00
|
106,74
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством
металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по управлению качеством продукции
и стандартам от 31.10.90 № 2761
3. ВЗАМЕН ГОСТ 25397-82
4. Стандарт полностью соответствует СТ СЭВ
121-74
5. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ
ДОКУМЕНТЫ
6. ПЕРЕИЗДАНИЕ
|
