ГОСТ 25396-90

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ
НАПАИВАЕМЫЕ ТИПОВ 10, 70

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПОВ 10, 70

Конструкция и размеры

Hard metal brazed tips, types 10, 70.
Design and dimensions

ГОСТ
25396-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для проходных прямых, расточных и револьверных резцов.

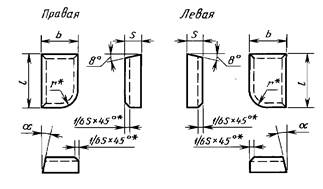

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 1 - Т30К4; № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 7 - ВК3; ВК3-М; № 8 - ВК6-ОМ, ВК6-М; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.

Исполнение 1

Исполнение 2

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

s

r

a, град

Основное применение

Дополнительное применение

Применение по специальному заказу

Исполнение 1

Исполнение 2

правых

левых

правых

левых

10411

-

-

-

5

3

2,0

2,0

-

№ 1, № 7

№ 8, № 11

№ 2, № 3, № 4, № 5, № 6, № 9, № 10

10431

-

-

-

6

4

2,5

2,5

-

№ 1, № 7

№ 8, № 11

№ 2, № 3, № 4, № 5, № 6, № 9, № 10

10451

-

-

-

8

5

3,0

3,0

-

№ 1, № 7

№ 2, № 8, № 11

№ 3, № 4, № 5, № 6, № 9, № 10

-

-

10652

-

10

6

2,5

4,0

-

№ 1, № 7

№ 2, № 8, № 11

№ 3, № 4, № 5, № 6, № 9, № 10

10051

10061

-

-

10

3,0

18

№ 2

№ 1, № 3, № 7, № 8, № 11

№ 4, № 5, № 6, № 9, № 10

70051

70061

-

-

8

№ 2

№ 1, № 3, № 7, № 8, № 11

№ 4, № 5, № 6, № 9, № 10

-

-

10672

10682

4,0

18

№ 2

№ 1, № 3, № 7, № 8, № 11

№ 4, № 5, № 6, № 9, № 10

10271

-

-

-

12

8

3,0

5,0

-

№ 2, № 3

№ 1, № 5, № 7, № 8, № 11

№ 4, № 6, № 9, № 10

10471

10481

10472

10482

5,0

18

№ 2, № 3

№ 5, № 8, № 11

№ 1, № 4, № 6, № 7, № 9, № 10

70471

70481

-

8

№ 2, № 3

№ 5, № 8, № 11

№ 1, № 4, № 6, № 7, № 9, № 10

10291

10301

10292

10302

16

10

4,0

6,0

18

№ 2, № 3, № 5

№ 5, № 8, № 11

№ 1, № 4, № 6, № 7, № 9, № 10

70291

70301

-

-

8

№ 2, № 3

№ 4, № 5, № 8, № 9, № 11

№ 1, № 6, № 7, № 10

10491

10501

10492

10502

6,0

18

№ 2, № 3

№ 4, № 5, № 8, № 9, № 11

№ 1, № 6, № 7, № 10

70491

70501

-

-

8

№ 2, № 3, № 9

№ 4, № 5, № 8, № 11

№ 1, № 6, № 7, № 10

70311

70321

-

-

18

12

4,5

7,0

№ 2, № 3, № 9

№ 4, № 5, № 8, № 10, № 11

№ 1, № 6, № 7

-

-

10692

10702

20

5,0

18

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 1,1

№ 1, № 6, № 7

10151

10161

10152

10162

7,0

№ 2, № 3, № 4, № 5, № 9, № 10

№ 8, № 11

№ 1, № 6, № 7

70151

70161

-

-

8

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

70511

70521

-

-

25

14

5,5

8,0

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

-

-

10712

10722

6,0

18

№ 2, № 3, № 4, № 9, № НО

№ 5, № 8, № 11

№ 1, № 6, № 7

10531

10511

10532

10542

25

14

8,0

8,0

18

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

70531

70541

-

-

8

№ 2, № 3, № 4, № 9, № 10

№ 5, № 8, № 11

№ 1, № 6, № 7

70551

70561

-

-

32

16

6,0

10,0

№ 3, № 4, № 9, № 10

№ 2, № 5, № 8, № 11

№ 1, № 6, № 7

10571

10581

10572

10582

18

10,0

18

№ 3, № 4, № 9, № 10

№ 2, № 5, № 8, № 11

№:1, № 6, № 7

70571

70581

-

-

8

№ 3, № 4, № 10

№ 2, № 5, № 8, № 9, № 11

№ 1, № 7

70591

70601

-

-

40

8,0

№ 4, № 10

№ 3, № 5, № 6, № 8, № 9, № 11

№ 1, № 2, № 7

10611

10621

10612

10622

22

12,0

12,0

18

№ 4, № 10

№ 3, № 5, № 6, № 8, № 9, № 11

№ 1, № 2, № 7

70611

70621

-

-

8

№ 4, № 10

№ 3, № 5, № 6, № 8, № 11

№ 1, № 2, № 7, № 9

70371

70381

-

-

50

20

8,0

12,5

№ 10

№ 4, № 5, № 6, № 8, № 11

№ 1, № 2, № 3, № 7, № 9

10631

10641

10632

10642

25

14,0

14,0

18

№ 10

№ 4, № 5, № 6, № 8, № 11

№ 1, № 2, № 3, № 7, № 9

70031

70641

-

-

8

№ 10

№ 1, № 5, № 6, № 8, № 11

№ 1, № 2, № 3, № 7, № 9

ПРИЛОЖЕНИЕ

Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т30К4

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

TT7К12

ВК3-М, ВК3

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

10411

-

0,27

0,32

0,32

0,36

0,38

0,37

0,43

0,42

0,42

0,42

10431

-

0,54

0,64

0,64

0,72

0,77

0,75

0,86

0,84

0,83

0,84

10451

-

0,91

1,07

1,08

1,22

1,30

1,26

1,45

1,42

1,40

1,41

10051

10061

1,61

1,89

1,90

2,14

2,39

2,21

2,53

2,50

2,47

2,49

70051

70061

1,69

1,98

2,00

2,25

2,41

2,32

2,66

2,63

2,59

2,61

10271

-

2,32

2,73

2,75

3,10

3,32

3,20

3,67

3,61

3,57

3,59

10471

10451

3,69

4,34

4,37

4,93

5,28

5,09

5,84

5,74

5,68

5,72

70471

10480

3,87

4,56

4,59

5,18

5,54

5,34

8,72

8,57

8,47

8,53

10291

10301

5,25

6,17

6,21

7,00

7,49

7,23

8,30

8,16

8,07

8,13

70291

10301

5,51

6,48

6,52

7,36

7,87

7,59

8,72

8,57

8,47

8,53

10491

10501

7,57

8,91

8,96

10,10

10,80

10,40

12,00

11,80

11,61

11,69

70491

70501

7,95

9,36

9,41

10,60

11,30

10,90

12,60

12,40

12,20

12,29

70311

70321

8,43

9,93

9,96

11,20

11,99

11,70

13,30

13,10

13,00

13,09

10151

10161

13,20

15,60

15,70

17,70

18,95

18,20

21,00

20,60

20,41

20,55

70151

70161

13,90

16,40

16,50

18,60

19,91

19,10

22,00

21,60

21,40

21,55

70611

70521

16,70

19,60

19,70

22,30

23,87

23,00

26,50

25,90

25,60

25,78

10531

10541

22,40

26,40

26,50

29,90

32,01

30,90

35,50

34,80

34,40

34,64

70531

70541

23,50

27,70

27,80

31,40

33,62

33,40

37,20

36,50

36,10

36,35

70551

70561

26,90

31,60

31,80

35,90

38,43

37,00

42,50

41,80

41,30

41,59

10571

10581

46,40

55,00

55,00

62,00

66,38

64,00

73,00

72,00

71,00

71,50

70571

70581

48,70

58,00

58,00

65,00

69,60

67,00

77,00

76,00

75,00

75,53

70591

70601

50,00

60,00

60,00

68,00

72,80

70,00

80,00

79,00

78,00

78,55

10611

10621

86,00

101,00

101,00

114,00

122,00

118,00

136,00

133,00

132,00

132,92

70611

70621

90,00

106,00

106,00

120,00

128,00

124,00

143,00

140,00

139,00

139,97

70371

70381

71,00

84,00

84,00

95,00

102,00

98,00

112,00

110,00

109,00

109,76

10631

10641

143,00

168,00

169,00

191,00

204,00

197,00

226,00

222,00

220,00

221,54

70631

70641

150,00

176,00

177,00

201,00

215,00

207,00

237,00

233,00

231,00

232,62

10652

-

1,26

1,48

1,49

1,67

1,79

1,72

1,98

1,93

1,93

1,94

10672

10682

1,92

2,26

2,27

2,54

2,72

2,62

3,02

2,95

2,91

2,93

10472

10482

3,87

4,56

4,57

5,11

5,47

5,30

6,07

5,93

5,85

5,89

10232

10302

5,41

6,38

6,39

7,14

7,65

7,37

8,49

8,29

8,18

8,24

10492

10502

7,89

9,30

9,32

10,42

11,16

10,75

12,38

12,10

11,93

12,01

10692

10702

9,17

10,79

10,83

12,12

12,97

12,50

14,40

14,07

13,88

13,98

10152

10162

13,80

16,22

16,30

18,23

19,51

18,80

21,66

21,16

20,87

21,02

10712

10722

18,00

21,17

21,26

23,78

25,46

24,52

28,25

27,60

27,22

27,41

10532

10542

23,24

27,35

27,45

30,70

32,87

31,66

36,48

35,64

35,15

35,40

10572

10582

48,14

56,63

56,88

63,61

68,10

65,61

75,58

73,84

72,84

73,35

10612

10622

88,43

104,00

104,00

117,00

125,00

120,00

139,00

136,00

134,00

134,94

10632

10642

148,00

174,90

175,00

195,00

209,00

201,00

232,00

227,00

224,00

225,57

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760

3. ВЗАМЕН ГОСТ 25396-82

4. Стандарт полностью соответствует СТ СЭВ 3308-81 и СТ СЭВ 118-74

5. ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ
