ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ
ПЕРЕДАЧИ ВИНТ-ГАЙКА КАЧЕНИЯ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 25329-82
(СТ СЭВ 3118-81)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

В.А. Чечеткин, Н.Ф. Хлебалин, Л.А. Орман

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра Н.И. Сергеев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23 июня 1982 г. № 2484



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ МЕТАЛЛОРЕЖУЩИЕ
ПЕРЕДАЧИ ВИНТ-ГАЙКА КАЧЕНИЯ

Основные размеры

Metal working machines.

Ball bearing screw.

Basic dimensions

ГОСТ
25329-82

(СТ СЭВ 3118-81)

Постановлением Государственного комитета СССР по стандартам от 23 июня 1982 г. № 2484 срок введения установлен

с 01.01. 1983 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на передачи винт-гайка качения, применяемые в металлорежущих станках.

Стандарт полностью соответствует СТ СЭВ 3118-81.

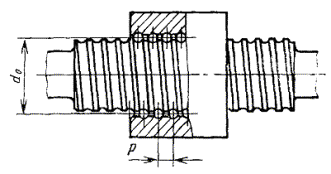

2. Основные размеры передач винт-гайка качения должны соответствовать указанным на чертеже и в таблице.

Номинальный диаметр, мм

Номинальный шаг Р, мм

2,5*

3

4

5*

6

8

10*

12

16

20*

6



-

-

-

-

-

-

-

-

-

8

-

-

-

-

-

-

-

-

-

10

-

-

-

-

-

-

-

-

-

12







-

-

-

-

-

-

16



-

-

-

-

-

20

-







-

-

-

-

25

-

-





-

-

-

32

-

-





-

-

40

-

-

-

Стандартные шаги

-

-

50

-

-

-





-

63

-

-

-





80

-

-

-

-





100

-

-

-

-

-





125

-

-

-

-

-

-





160

-

-

-

-

-

-





200

-

-

-

-

-

-









* Предпочтительные значения
