ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ВЫКЛЮЧАТЕЛИ
(ПЕРЕКЛЮЧАТЕЛИ) ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ГОСТ 25247-82 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

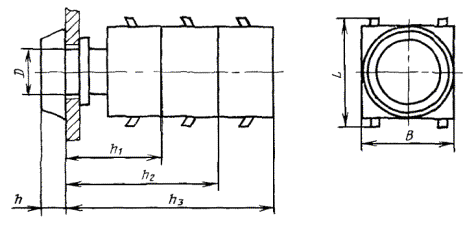

Дата введения 01.07. 1983 г. 1. Настоящий стандарт распространяется на кнопочные контактные выключатели (переключатели) и светосигнальную арматуру (далее - аппараты) с цилиндрической установочной частью, предназначенные для работы в цепях управления на номинальное переменное напряжение до 660 В частотой 50 и 60 Гц и постоянное напряжение до 440 В и устанавливает габаритные и установочные размеры, а также размеры отверстий для установки аппаратов на панелях. Настоящий стандарт не распространяется на аппараты специального назначения (например, взрывобезопасные, для радиоэлектроники, авиации и др.). Термины, встречающиеся в настоящем стандарте, и пояснения к ним приведены в приложении. (Измененная редакция, Изм. № 1). 2. Габаритные размеры аппарата L и В (черт. 1) должны выбираться из расчета обеспечения электрической прочности воздушного промежутка между выводами смежных аппаратов с учетом требований п. 11. Воздушные промежутки должны быть не менее рабочего воздушного зазора аппарата и/или равнопрочных конструктивных элементов из изоляционных материалов. 3. Габаритные размеры аппарата h + hn (см. черт. 1) должны выбираться с учетом требований п. 4 настоящего стандарта и соответствовать нормальным линейным размерам, указанным в ГОСТ 6636-69. Черт. 1 4. Монтажная глубина h1 (см. черт. 1) одноэтажного аппарата должна выбираться из размеров, указанных в табл. 1. Монтажная глубина hn многоэтажных аппаратов должна определяться путем прибавления к монтажной глубине h1 размеров пристраиваемых узлов (конструкционные блоки, элементы). Примечание. п - натуральный ряд чисел 1, 2, 3 и т.д. Таблица 1 мм

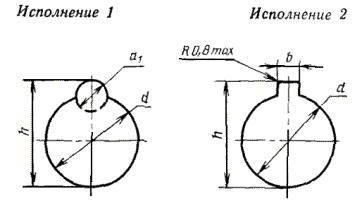

5. Установочные размеры (диаметры D) аппаратов должны выбираться из следующего ряда: 16, 22, 30 мм. 6. Аппарат должен устанавливаться на панели (черт. 2) в отверстие, которое должно иметь выемку для ориентации (исполнение 1 или 2). 7. Выемка для ориентации аппарата с учетом надписей и табличек должна быть расположена в положении «12 часов». 8. Отверстия для установки аппаратов должны выполняться на панелях толщиной от 1 до 6 мм. 9. Размеры отверстий для установки аппаратов должны соответствовать указанным в табл. 2. Черт. 2 Таблица 2 мм
10. Взаимное расположение отверстий для установки аппаратов в общем случае должно соответствовать указанному на черт. 3. Черт. 3 11. Минимальные размеры между центрами отверстий для установки аппаратов должны соответствовать указанным в табл. 3. Таблица 3 мм
Примечания: 1. Допускается взаимная замена размеров А и А1. 2. Допускается уменьшение размеров А и А1 с учетом требований ГОСТ 6636-69. 3. Предельные отклонения размеров должны соответствовать указанным в ГОСТ 25670-83, класс точности «грубый». ПРИЛОЖЕНИЕ
|
Термин |
Пояснение |
1. Монтажная глубина |
Размер аппарата от лицевой стороны панели до крайней точки аппарата за панелью |
2. Пристраиваемый узел (блок) |
Электротехническое устройство или их совокупность, обеспечивающие функциональное назначение аппарата, например контактный блок, присоединительный блок светосигнальной арматуры, трансформатор и т.д. |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности
РАЗРАБОТЧИК
В.И. Кудин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 06.05.82 г. № 1828
3. Стандарт полностью соответствует международному стандарту МЭК 337-2С (1977 г.)
4. ВВЕДЕН ВПЕРВЫЕ
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка |
Номер пункта |
3, 11 |
|
ГОСТ 25670-83 |
11 |
6. Ограничение срока действия снято Постановлением Госстандарта от 21.10.92 № 1467
7. Переиздание (январь 1994 г.) с Изменением № 1, утвержденным в декабре 1988 г. (ИУС 2-89)
