МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ ОПОРНЫЕ
НА НАПРЯЖЕНИЕ СВЫШЕ 1000 В ДЛЯ РАБОТЫ
НА ОТКРЫТОМ ВОЗДУХЕ

Типы, основные параметры и размеры

Ceramic base outdoor insulators for voltage over 1000 B.
Types, main parameters and dimensions

ГОСТ
25073-81

Дата введения 01.01.83

1. Настоящий стандарт распространяется на опорные стержневые армированные фарфоровые изоляторы климатических исполнений УХЛ, Т, категории размещения 1 по ГОСТ 15150, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах и открытых распределительных устройствах переменного тока напряжением св. 1000 В частоты до 100 Гц.

Стандарт устанавливает требования к изоляторам, изготовленным для нужд народного хозяйства и экспорта.

Изоляторы должны соответствовать требованиям ГОСТ 9984*.

(Измененная редакция, Изм. № 2).

________

^* На территории Российской Федерации действует ГОСТ Р 52034-2003.

2. Типы, основные параметры, размеры и коды ОКП изоляторов должны соответствовать указанным на чертеже и в табл. 1 - 4.

В условном обозначении вновь разрабатываемых типов изоляторов, основные параметры и размеры которых указаны в табл. 1, 3, буквы и цифры означают:

С - изолятор керамический опорный стержневой;

4; 6; 8; 10; 11; 12,5; 16; 20 - минимальная механическая разрушающая сила на изгиб, кН;

80; 125; 170; 195; 200; 250; 450; 480; 550; 750; 950; 1050; 1300; 1800 - испытательное напряжение грозовых импульсов (полный импульс), кВ;

I, II - классы по длине утечки внешней изоляции;

УХЛ, Т - климатические исполнения по ГОСТ 15150;

1 - категория размещения по ГОСТ 15150.

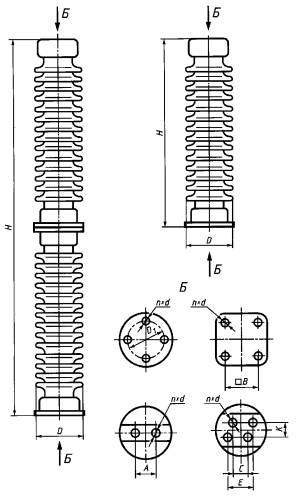

Примечание. Чертеж не определяет конструкцию.

Таблица 1

Тип изолятора	Код ОКП	Номинальное напряжение, кВ	Минимальная механическая разрушающая сила на изгиб, кН	Испытательное напряжение грозовых импульсов (полный импульс), кВ	Длина пути утечки внешней изоляции, см, не менее, для классов
Тип изолятора	Код ОКП	Номинальное напряжение, кВ	Минимальная механическая разрушающая сила на изгиб, кН		I	II
C4-80-I УХЛ, Т	34 9343 1018	10	4	80	20	-
С4-80-II УХЛ, Т	34 9343 1135		4		-	30
C6-80-I УХЛ, Т	-		6		20	-
C8-80-I УХЛ, Т			8
C10-80-I УХЛ, Т			10
C12,5-80-I УХЛ, Т			12,5
C16-80-I УХЛ, Т			16
C20-80-I УХЛ, Т			20
C4-125-I УХЛ, Т	34 9343 1019	20 или 22	4	125	40	-
C6-125-I УХЛ, Т	-		6
C8-125-I УХЛ, Т			8
С10-125-I УХЛ, Т			10
C12,5-125-I УХЛ, Т			12,5
C16-125-I УХЛ, Т			16
C20-125-I УХЛ, Т			20
C4-170-I УХЛ, Т		30	4	170	60
C6-170-I УХЛ, Т			6
C8-170-I УХЛ, Т			8
С10-170-I УХЛ, Т			10
C12,5-170-1 УХЛ, Т			12,5
C4-195-I УХЛ, Т	34 9343 1136	35	4	195	70
С4-195-II УХЛ, Т	34 9343 1137			195	-	105
C4-200-I УХЛ, Т	-			200	70	-
C6-200-I УХЛ, Т			6
C8-200-I УХЛ, Т			8
C10-200-I УХЛ, Т			10
C12,5-200-I УХЛ, Т			12,5
C16-200-I УХЛ, Т			16
C20-200-I УХЛ, Т	34 9343 1037		20
C4-450-I УХЛ, Т	34 9343 1093	110	4	450	190 (160)
C4-450-I-01 УХЛ, Т	-				200
С4-450-II УХЛ, Т	34 9343 1094				-	270 (230)
C6-450-I УХЛ, Т	34 9343 1095		6		190 (160)	-
С6-450-II УХЛ, Т	34 9343 1096		6		-	270 (230)
C8-450-I УХЛ, Т	-	110	8	450	190 (160)	-
С8-450-II УХЛ, Т			8		-	270 (230)
C10-450-I УХЛ, Т			10		190 (160)	-
С10-450-II УХЛ, Т			10		-	270 (230)
C12,5-450-1 УХЛ, Т			12,5		190 (160)	-
C12,5-450-II УХЛ, Т			12,5		-	270 (230)
C16-450-I УХЛ, Т			16		190 (160)	-
С16-450-II УХЛ, Т			16		-	270 (230)
C20-450-I УХЛ, Т			20		190 (160)	-
С20-450-II УХЛ, Т			20		-	270 (230)
C4-480-I УХЛ, Т	34 9343 1131		4	480	190	-
С4-480-II УХЛ, Т	34 9343 1128		4		-	280
C6-480-I УХЛ, Т	34 9343 1132		6		190	-
С6-480-II УХЛ, Т	34 9343 1129		6		-	280
C4-550-I УХЛ, Т	34 9343 1048		4	550	217 (197)	-
С4-550-II УХЛ, Т	34 9343 1049		4		-	330 (290)
C6-550-I УХЛ, Т	34 9343 1050		6		217 (197)	-
С6-550-II УХЛ, Т	34 9343 1051		6		-	330 (290)
C8-550-I УХЛ, Т	-		8		217 (197)	-
С8-550-II УХЛ, Т			8		-	330 (290)
C10-550-I УХЛ, Т			10		217 (197)	-
С10-550-II УХЛ, Т			10		-	330 (290)
C12,5-550-1 УХЛ, Т			12,5		217 (197)	-
C12,5-550-II УХЛ, Т			12,5		-	330 (290)
C16-550-I УХЛ, Т			16		217 (197)	-
C16-550-II УХЛ, Т			16		-	330 (290)
C20-550-I УХЛ, Т	-	110	20	550	217 (197)	-
С20-550-II УХЛ, Т		110	20	550	-	330 (290)
C6-660-I УХЛ, Т		150	6	660	260	-
C4-750-I УХЛ, Т			4	750	350 (270)	-
С4-750-II УХЛ, Т			4		-	420 (390)
C6-750-I УХЛ, Т			6		350 (270)	-
С6-750-II УХЛ, Т			6		-	420 (390)
C8-750-I УХЛ, Т			8		350 (270)	-
С8-750-II УХЛ, Т			8		-	420 (390)
C12,5-750-I УХЛ, Т			12,5		350 (270)	-
C12,5-750-II УХЛ, Т			12,5		-	420 (390)
C4-950-I УХЛ, Т		220	4	950	380 (340)	-
С4-950-II УХЛ, Т			4		-	570 (490)
C6-950-I УХЛ, Т	34 9343 1139		6		380 (340)	-
С6-950-II УХЛ, Т	34 9343 1141		6		-	570 (490)
C8-950-I УХЛ, Т	-		8		380 (340)	-
С8-950-II УХЛ, Т			8		-	570 (490)
C12,5-950-I УХЛ, Т			12,5		380 (340)	-
C12,5-950-II УХЛ, Т			12,5		-	570 (490)
C4-1050-I УХЛ, Т			4	1050	400	-
С4-1050-II УХЛ, Т			4		-	570 (565)
C6-1050-I УХЛ, Т			6		400	-
С6-1050-II УХЛ, Т			6		-	570 (565)
C8-1050-I УХЛ, Т			8		400	-
С8-1050-II УХЛ, Т			8		-	570 (565)
C12,5-1050-I УХЛ, Т			12,5		400	-
C12,5-1050-II УХЛ, Т			12,5		-	570 (565)
C8-1300-I УХЛ, Т	34 9343 1142	330	8	1300	540	-
С8-1300-II УХЛ, Т	34 9343 1143		8		-	800
C12,5-1300-II УХЛ, Т	34 9343 1124		12,5		-	800
C8-1800-I УХЛ, Т	34 9343 1144	500	8	1800	800	-
C12,5-1800-I УХЛ, Т	34 9343 1125	500	12,5	1800	800	-

Примечания

1. Длина пути утечки, указанная в скобках, соответствует МЭК 273.

2. Типы изоляторов, не имеющие кода ОКП, разрабатывают по требованиям потребителя.

Пример условного обозначения изолятора керамического опорного стержневого с минимальной механической разрушающей силой на изгиб 6 кН, испытательным напряжением грозовых импульсов 550 кВ, II класса по длине утечки, климатического исполнения УХЛ, категории размещения 1:

Изолятор С6-550-II УХЛ ГОСТ 25073-81

Соответствие условных обозначений длины пути утечки по настоящему стандарту (табл. 1, 3) и ГОСТ 9920 приведено в приложении 1.

В условном обозначении типов изоляторов, выпускаемых в настоящее время, основные параметры и размеры которых указаны в табл. 2, 4, буквы и цифры означают:

И - изолятор;

О - опорный;

С - стержневой;

10, 20, 35, 110 - номинальное напряжение, кВ;

300, 400, 500, 600, 1000, 1250, 1500, 1600, 2000 - минимальная механическая разрушающая сила на изгиб, даН (кгс);

01, 02, 03, 04 - конструктивное исполнение;

УХЛ, Т - климатические исполнения по ГОСТ 15150;

1 - категория размещения по ГОСТ 15150.

Таблица 2

Тип изолятора	Код ОКП	Номинальное напряжение, кВ	Минимальная механическая разрушающая сила на изгиб, даН	Испытательное напряжение грозовых импульсов (полный импульс), кВ	Длина пути утечки внешней изоляции, см, не менее, для классов
Тип изолятора	Код ОКП	Номинальное напряжение, кВ	Минимальная механическая разрушающая сила на изгиб, даН		I	II
ИОС-10-300-01 Т1	34 9343 1022	10	300	80	-	40
ИОС-10-500 УХЛ, Т1^*	34 9343 1021		500		20	-
ИОС-10-2000-1 УХЛ, Т1	34 9343 1145		2000		20	-
ИОС-20-300-УХЛ1	34 9343 1023	20	300	125	-	40
ИОС-20-500-01 УХЛ, Т1	34 9343 1027		500		40	-
ИОС-20-500-02 УХЛ, Т1	34 9343 1028		500
ИОС-20-2000 УХЛ, Т1	34 9343 1030		2000
ИОС-35-500-01 УХЛ, Т1	34 9343 1032	35	500	195	70
ИОС-35-500-02 УХЛ, Т1	34 9343 1033				70
ИОС-35-500-03 УХЛ, Т1	34 9343 1035				-	105
ИОС-35-500-04 УХЛ, Т1	34 9343 1133				-	105
ИОС-35-1000 УХЛ, Т1	34 9343 1010		1000		90	-
ИОС-35-2000 УХЛ, Т1	34 9343 1038		2000		70
ИОС-110-300 УХЛ, Т1	34 9343 1040	110	300	480	200
ИОС-110-400 УХЛ, Т1	34 9343 1039		400		190
ИОС-110-600 УХЛ, Т1	34 9343 1041		600		223
ИОС-110-1000 УХЛ, Т1	34 9343 1042		1000		190
ИОС-110-1250 УХЛ, Т1	34 9343 1043		1250
ИОС-110-1500 УХЛ, Т1	34 9343 1044		1500
ИОС-110-1600 УХЛ, Т1	34 9343 1047		1600
ИОС-110-2000 УХЛ, Т1	34 9343 1046		2000		200
ИОС-110-2000-01 УХЛ, Т1	34 9343 1045		2000		200

^* Изолятор изготовляют как запасную часть.

Таблица 3

Размеры в мм

Тип изолятора	Высота изолятора Н		Номинальное значение наибольшего диаметра изоляционной части D	Установочные размеры
	Высота изолятора Н			D₁				Число отверстий п во фланцах и диаметр d
	Номин.	Пред. откл.		Верхний фланец		Нижний фланец		Число отверстий п во фланцах и диаметр d
				Номин.	Пред. откл.	Номин.	Пред. откл.	n · d
				Номин.	Пред. откл.	Номин.	Пред. откл.	Верхний фланец	Нижний фланец
C4-80-I УХЛ, Т	190	±1,0	125	36	±0,5	70	±0,5	2М8	2М10
С4-80-II УХЛ, Т	215		125	36		70		2М8	2М10
C6-80-I УХЛ, Т	190, 215		180	76		76		4М12	4М12
C8-80-I УХЛ, Т	190, 215		190
C10-80-I УХЛ, Т	190, 215		190
C12,5-80-I УХЛ, Т	285
C16-80-I УХЛ, Т
C20-80-I УХЛ, Т
C4-125-I УХЛ, Т	305		120	93		110		2 · 11	2 · 11
C6-125-I УХЛ, Т	305, 315		195	76		76		4М12	4М12
C8-125-I УХЛ, Т			195
С10-125-I УХЛ, Т			230
C12,5-125-I УХЛ, Т
C16-125-I УХЛ, Т	355			127		127		4М16	4М16
C20-125-I УХЛ, Т	355			127		127		4М16	4М16
C4-170-I УХЛ, Т	445		205	76		76		4М12	4М12
C6-170-I УХЛ, Т
C8-170-I УХЛ, Т
C10-170-I УХЛ, Т			245
C12,5-170-I УХЛ, Т			245	127		127		4М16	4М16
C4-195-I УХЛ, Т	440		145					4 · 13	4 · 13
С4-195-II УХЛ, Т	440		176					4 · 13	4 · 13
C4-200-I УХЛ, Т	475		210	76		76		4М12	4М12
C6-200-I УХЛ, Т
C8-200-I УХЛ, Т
C10-200-I УХЛ, Т			245
C12,5-200-I УХЛ, Т				127		127		4М16	4М16
C16-200-I УХЛ, Т	560
C20-200-I УХЛ, Т	560
C4-450-I УХЛ, Т	1020		165			127; 178; (200)		4М16	4М16; 4 · 18
C4-450-I-0I УХЛ, Т			190	178		178	±0,5	4 · 18	4 · 18
С4-450-II УХЛ, Т			205	127		127; 178; (200)		4М16	4М16; 4 · 18
C6-450-I УХЛ, Т			175
С6-450-II УХЛ, Т			215
C8-450-I УХЛ, Т			260			127; 200; (225)
С8-450-II УХЛ, Т			260			127; 200; (225)
C10-450-I УХЛ, Т			290	127; (225)		127; 225		4М16 (4 · 18)
С10-450-II УХЛ, Т			290			127; 225
C12,5-450-I УХЛ, Т			300			225; (254)			4 · 18; (8 · 18)
C12,5-450-II УХЛ, Т						225; (254)			4 · 18; (8 · 18)
C16-450-I УХЛ, Т				127; (275)		254; (275)		4М16 (8 · 18)	8 · 18
С16-450-II УХЛ, Т
C20-450-I УХЛ, Т
С20-450-II УХЛ, Т
C4-480-I УХЛ, Т	1050		165	127; (225)		127; 178; (200)		4М16 (4 · 18)	4М16 4 · 18
С4-480-II УХЛ, Т			205
C6-480-I УХЛ, Т			175
С6-480-II УХЛ, Т			215
C4-550-I УХЛ, Т	1220		170	127; (254); (275)				4М16, 4 · 18	4М16; 4 · 18
С4-550-II УХЛ, Т			210
C6-550-I УХЛ, Т			180			127; 200; (225)
С6-550-II УХЛ, Т			220
C8-550-I УХЛ, Т			300	127; 225; (254); (275)
С8-550-II УХЛ, Т			300
C10-550-I УХЛ, Т			350			127; 225		4М16 4 · 18; (8 · 18)
С10-550-II УХЛ, Т						127; 225
C12,5-550-I УХЛ, Т						254			8 · 18
C12,5-550-II УХЛ, Т
C16-550-I УХЛ, Т
С16-550-II УХЛ, Т
C20-550-I УХЛ, Т						275
С20-550-II УХЛ, Т						275
C6-660-I УХЛ, Т	1500	±2,5	190	127		127		4М16	4М16
C4-750-I УХЛ, Т	1700		350			127;200			4М16; 4 · 18
С4-750-II УХЛ, Т						127;200			4М16; 4 · 18
C6-750-I УХЛ, Т				127; 225	127; 225; (254)	4М16; 4 · 18		4М16; 4 · 18 (8 · 18)
С6-750-II УХЛ, Т
C8-750-I УХЛ, Т
С8-750-II УХЛ, Т
C12,5-750-I УХЛ, Т			400		254; (275)			8 · 18
C12,5-750-II УХЛ, Т			400		254; (275)			8 · 18
C4-950-I УХЛ, Т	2100	±3,5	450	127	200	4М16		4 · 18
С4-950-II УХЛ, Т			450	127	200	4М16
C6-950-I УХЛ, Т			210	127; 225	225	4М16; 4 · 18
С6-950-II УХЛ, Т			240		225
C8-950-I УХЛ, Т			450		254			8 · 18
С8-950-II УХЛ, Т					254
C12,5-950-I УХЛ, Т				127; 225; 254	275	4М16; 4 · 18; 8 · 18
C12,5-950-II УХЛ, Т				127; 225; 254	275	4М16; 4 · 18; 8 · 18
C4-1050-I УХЛ, Т	2300			127	200	4М16		4 · 18
С4-1050-II УХЛ, Т				127	200	4М16
C6-1050-I УХЛ, Т				127; 225	225	4М16; 4 ´ 18
С6-1050-II УХЛ, Т				127; 225	225	4М16; 4 · 18
C8-1050-I УХЛ, Т					254			8 · 18
С8-1050-II УХЛ, Т					254
C12,5-1050-I УХЛ, Т				127; 225; 254	275	4М16; 4 · 18; 8 · 18
C12,5-1050-II УХЛ, Т				127; 225; 254		4М16; 4 · 18; 8 · 18
C8-1300-I УХЛ, Т	2900	±4,0		225		4 · 18
С8-1300-II УХЛ, Т
C12,5-1300-II УХЛ, Т					300
C8-1800-I УХЛ, Т	4000	±5,5
C12,5-1800-I УХЛ, Т	4000	±5,5

Примечание. В скобках приведены присоединительные размеры для изоляторов, используемых при комплектовании колонок на более высокие классы напряжений.

Пример условного обозначения изолятора керамического опорного стержневого на номинальное напряжение 35 кВ, с минимальной механической силой на изгиб 500 даН, конструктивного исполнения 01, климатического исполнения УХЛ, категории размещения 1:

Изолятор ИОС-35-500-01 УХЛ 1 ГОСТ 25073-81

(Измененная редакция, Изм. № 2-5).

3. Значения массы изоляторов приведены в приложении 2.

Таблица 4

Размеры в мм

Тип изолятора	Высота изолятора Н		Номинальный диаметр изоляционной части D	Установочные размеры
				D₁				А				B				C	E	K	Число отверстий п во фланцах и диаметр d
				Верхний фланец		Нижний фланец		Верхний фланец		Нижний фланец		Верхний фланец		Нижний фланец		Пред. откл. ±0,2			Число отверстий п во фланцах и диаметр d
				Верхний фланец		Нижний фланец		Верхний фланец		Нижний фланец		Верхний фланец		Нижний фланец		Пред. откл. ±0,2			n · d
	Номин.	Пред. откл.		Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Верхний фланец			Верхний фланец	Нижний фланец
ИОС-10-300-01 Т1	302	±1,0	150	-	-	-	-	36	±0,3	70	±0,3	-	-	-	-	-	-	-	2M8	2M10
ИОС-10-500 УХЛ, Т1	190		140					36	±0,3	70	±0,3	-	-	-	-				2M8	2M10
ИОС-10-2000-I УХЛ, Т1	284		170					-	-	-	-	160	±0,8	160					4 · 18	4 · 18
ИОС-20-300 УХЛ1	295		150					50	±0,2	50	±0,2	-	-	-	-				2M10	2M10
ИОС-20-500-01 УХЛ, Т1	315	±1,5				140	±0,5	-	-	-	-	-	-	-	-	35	56	20	4M8	2M12
ИОС-20-500-02 УХЛ, Т1	315					140	±0,5	23	±0,5					-	-	-	-	-	2M6	2M12
ИОС-20-2000 УХЛ, Т1	355		200	140	±0,5	-	-	-	-					160	±0,8				4M12	4 · 18
ИОС-35-500-01 УХЛ, Т1	440		175			140	±0,5							-	-				4M12	4M12
ИОС-35-500-02 УХЛ, Т1	440		175			140	±0,5							-	-				2M6	4M12
ИОС-35-500-03 УХЛ, Т1	570		214	-	-	-	-					99	±0,5	140	±0,5				4M12	4 · 18
ИОС-35-500-04 УХЛ, Т1	570		214	140	±0,5							-	-	140	±0,5				2M6
ИОС-35-1000 УХЛ, Т1	500	±2,0	230	-	-							160	±0,8	160	±0,8				4 · 18
ИОС-35-2000 УХЛ, Т1	500	±1,5	235	-	-							160	±0,8	180	±0,8
ИОС-110-300 УХЛ, Т1	1020	±2,0	200	178	±0,5	178	±0,5					-	-	-	-
ИОС-110-400 УХЛ, Т1	1050		220	-	-	-	-					120	±0,5	160	±0,8				4M12
ИОС-110-600 УХЛ, Т1	1100		225									160	±0,8	160					4 · 18
ИОС-110-1000 УХЛ, Т1^*			230											180
ИОС-110-1250 УХЛ, Т1			210											180
ИОС-110-1500 УХЛ, Т1^*			245									194		194					4 · 20	4 · 20
ИОС-110-1600 УХЛ, Т1^*			230									194							4 · 18
ИОС-110-1600 УХЛ, Т1^*												180
ИОС-110-2000 УХЛ, Т1												180
ИОС-110-2000-01 УХЛ, Т1			245									194							4 · 20
^* Изолятор изготовляют из фарфора группы 110 по ГОСТ 20419.

ПРИЛОЖЕНИЕ 1

Справочное

Условное обозначение длины пути утечки

По ГОСТ 25073-81	По ГОСТ 9920-75
I	А
II	Б

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 2

Справочное

Показатели материалоемкости

Тип изолятора	Масса изолятора, кг	Тип изолятора	Масса изолятора, кг
ИОС-10-300-01 Т1	8,9	C6-80-I УХЛ, Т	5,0^*
ИОС-20-300 УХЛ1	9,3	C8-80-I УХЛ, Т	5,9^*
ИОС-10-500 УХЛ, Т1	4,2	C10-80-I УХЛ, Т	6,5^*
ИОС-10-2000-I УХЛ, Т1	22,0	С12,5-80-I УХЛ, Т	7,7^*
ИОС-20-500-01 УХЛ, Т1	9,0	C16-80-I УХЛ, Т	8,6^*
ИОС-20-500-02 УХЛ, Т1	9,0	C20-80-I УХЛ, Т	9,5^*
ИОС-20-2000 УХЛ, Т1	23,0	C4-125-I УХЛ, Т	4,7
ИОС-35-500-01 УХЛ, Т1	16,0	C6-125-I УХЛ, Т	8,0^*
ИОС-35-500-02 УХЛ, Т1	16,0	C8-125-I УХЛ, Т	9,0^*
ИОС-35-500-03 УХЛ, Т1	34,6	С10-125-I УХЛ, Т	11,0^*
ИОС-35-500-04 УХЛ, Т1	35,4	С12,5-125-I УХЛ, Т	12,7^*
ИОС-35-1000 УХЛ, Т1	42,0	C16-125-I УХЛ, Т	16,0^*
ИОС-35-2000 УХЛ, Т1	45,0	С20-125-I УХЛ, Т	18,2^*
ИОС-110-300 УХЛ, Т1	51,0	С4-170-I УХЛ, Т	9,0^*
ИОС-110-400 УХЛ, Т1	61,0	С6-170-I УХЛ, Т	11,0^*
ИОС-110-600 УХЛ, Т1	72,0	C8-170-I УХЛ, Т	12,7^*
ИОС-110-1000 УХЛ, Т1	82,0	С10-170-I УХЛ, Т	14,5^*
ИОС-110-1250 УХЛ, Т1	53,6	С12,5-170-I УХЛ, Т	18,2^*
ИОС-110-1500 УХЛ, Т1	106,0	C4-195-I УХЛ, Т	8,0
ИОС-110-1600 УХЛ, Т1	96,0	С4-195-II УХЛ, Т	9,5
ИОС-110-2000 УХЛ, Т1	96,0	C4-200-I УХЛ, Т	8,5^*
ИОС-110-2000-01 УХЛ, Т1	106,0	C6-200-I УХЛ, Т	12,0^*
C4-80-I УХЛ, Т	2,1	C8-200-I УХЛ, Т	14,5^*
С4-80-II УХЛ, Т	2,3	C10-200-I УХЛ, Т	15,0^*
C12,5-200-I УХЛ, Т	20,0^*	C16-550-II УХЛ, Т	86,0^*
C16-200-I УХЛ, Т	22,7^*	C20-550-I УХЛ, Т	90,0^*
C20-200-I УХЛ, Т	26,4^*	С20-550-II УХЛ, Т	103,0^*
C4-450-I УХЛ, Т	31,0	C6-660-I УХЛ, Т	61,0^*
C4-450-I-01 УХЛ, Т	38,0	C4-750-I УХЛ, Т	70,0^*
С4-450-II УХЛ, Т	37,0	С4-750-II УХЛ, Т	75,0^*
C6-450-I УХЛ, Т	35,5	C6-750-I УХЛ, Т	80,0^*
С6-450-II УХЛ, Т	43,0	С6-750-II УХЛ, Т	90,0^*
C8-450-I УХЛ, Т	39,0^*	C8-750-I УХЛ, Т	87,0^*
С8-450-II УХЛ, Т	46,0^*	С8-750-II УХЛ, Т	98,0^*
C10-450-I УХЛ, Т	47,0^*	C12,5-750-I УХЛ, Т	130,0^*
С10-450-II УХЛ, Т	54,0^*	C12,5-750-II УХЛ, Т	140,0^*
C12,5-450-I УХЛ, Т	56,0^*	C4-950-I УХЛ, Т	85,0^*
C12,5-450-II УХЛ, Т	66,0^*	С4-950-II УХЛ, Т	95,0^*
C16-450-I УХЛ, Т	68,0^*	C6-950-I УХЛ, Т	80,0^*
C16-450-II УХЛ, Т	77,0^*	С6-950-II УХЛ, Т	108,0^*
C20-450-I УХЛ, Т	75,0^*	C8-950-I УХЛ, Т	112^*
C20-450-I УХЛ, Т	86,6^*	С8-950-II УХЛ, Т	142^*
C4-480-I УХЛ, Т	32,0^*	C12,5-950-I УХЛ, Т	145^*
С4-480-II УХЛ, Т	39,0^*	C12,5-950-II УХЛ, Т	170^*
C6-480-I УХЛ, Т	36,5^*	С4-1050-I УХЛ, Т	100^*
С6-480-II УХЛ, Т	44,5^*	С4-1050-II УХЛ, Т	130^*
C4-550-I УХЛ, Т	38,0	С6-1050-I УХЛ, Т	110^*
С4-550-II УХЛ, Т	46,0	С6-1050-II УХЛ, Т	140^*
C6-550-I УХЛ, Т	39,0	C8-1050-I УХЛ, Т	125^*
С6-550-II УХЛ, Т	53,0	С8-1050-II УХЛ, Т	150^*
C8-550-I УХЛ, Т	50,0^*	C12,5-1050-I УХЛ, Т	165^*
С8-550-II УХЛ, Т	63,0^*	C12,5-1050-II УХЛ, Т	195^*
C10-550-I УХЛ, Т	59,0^*	C8-1300-I УХЛ, Т	186^*
C10-550-II УХЛ, Т	69,0^*	С8-1300-II УХЛ, Т	200^*
C12,5-550-I УХЛ, Т	65,0^*	C12,5-1300-II УХЛ, Т	282^*
C12,5-550-II УХЛ, Т	75,0^*	C8-1800-I УХЛ, Т	290^*
C16-550-I УХЛ, Т	74,0^*	C12,5-1800-I УХЛ, Т	435^*

^* Расчетное значение.

Примечание. Значение массы изоляторов может изменяться в пределах ± 10 %.

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2, 3, 5).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.12.81 № 5728

3. Стандарт полностью соответствует СТ СЭВ 2315-80 и международному стандарту МЭК 273-79

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9920-89	2
ГОСТ 9984-85	1
ГОСТ 15150-69	1, 2
ГОСТ 20419-83	2
МЭК 273-79	2

6. Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1157

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1985 г., апреле 1987 г., ноябре 1988 г., июне 1989 г., июне 1990 г. (ИУС 6-85, 9-87, 2-89, 10-89, 10-90)

СОДЕРЖАНИЕ

Приложение 1 Условное обозначение длины пути утечки. 10

Приложение 2 Показатели материалоемкости. 10

Информационная система«Ёшкин Кот»

ПРИЛОЖЕНИЕ 1

Справочное

Условное обозначение длины пути утечки

ПРИЛОЖЕНИЕ 2

Справочное

Показатели материалоемкости

Информационная система
«Ёшкин Кот»
