ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ
МНОГОЗАХОДНАЯ

ГОСТ 24739-81
(СТ СЭВ 185-79)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А. Палей, Л.Б. Быховский, Г.С. Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. № 2266

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ МНОГОЗАХОДНАЯ

Basic norms of interchangeability.

Trapezoidal multy-start screw thread

ГОСТ
24739-81

(СТ СЭВ 185-79)

Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. № 2256 срок введения установлен

с 01.01 1982 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на трапецеидальную многозаходную резьбу и устанавливает номинальные диаметры, шаги, ходы и допуски.

Стандарт полностью соответствует СТ СЭВ 185-79.

1. ОБОЗНАЧЕНИЯ ПАРАМЕТРОВ РЕЗЬБЫ

1.1. Обозначения, принятые в настоящем стандарте, приведены ниже:

d - наружный диаметр наружной резьбы (винта);

d2 - средний диаметр наружной резьбы;

d3 - внутренний диаметр наружной резьбы;

D1 - внутренний диаметр внутренней резьбы (гайки);

D2 - средний диаметр внутренней резьбы;

D4 - наружный диаметр внутренней резьбы;

Ph - ход резьбы;

Р - шаг резьбы;

п - число заходов;

N - длины свинчивания группы «нормальные»;

L - длины свинчивания группы «длинные»;

Td, , , ,  - допуски диаметров d, d2, d3, D1, D2;

es - верхнее отклонение диаметров наружной резьбы;

ES - верхнее отклонение диаметров внутренней резьбы;

ei - нижнее отклонение диаметров наружной резьбы;

EI - нижнее отклонение диаметров внутренней резьбы.

2. ПРОФИЛЬ

2.1. Профиль трапецеидальной многозаходной резьбы - по ГОСТ 9484-81.

2.2. Ход резьбы вычисляется по формуле

Ph = P · n.

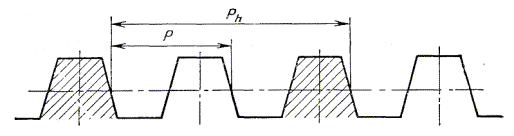

Ход и шаг трапецеидальной двухзаходной резьбы показаны на черт. 1.

Черт. 1

3. ОСНОВНЫЕ РАЗМЕРЫ

3.1. Номинальный диаметр, ход, шаг и число заходов резьбы должны соответствовать указанным в табл. 1.

При выборе диаметров резьбы следует предпочитать первый ряд второму.

3.2. Номинальные размеры наружного, среднего и внутреннего диаметров резьбы - по ГОСТ 24737-81.

Таблица 1

Размеры в мм

Номинальный диаметр резьбы d

Шаг Р

Число заходов п

2

3

4

6

8

Ряд 1

Ряд 2

Ход резьбы Рh

10



1,5

3

4,5

6*

9*

12*

2

4

6*

8*

12*

16*

12



2

4

6

8*

12*

16*

3

6*

9*

12*

18*

-

16



2

4

6

8

12*

16*

4

8*

12*

16*

24*

-

20



2

4

6

8

12*

16*

4

8

12*

16*

24*

32*

24



(2)

4

6

8

12

16*

3

6

9

12

18

24

5

10

15*

20*

30*

-

8

16*

24*

32*

-

-



28

(2)

4

6

8

12

16*

3

6

9

12

18*

24*

5

10

15*

20*

30*

40*

8

16*

24*

32*

-

-

32



3

6

9

12

18*

24*

6

12

18

24*

36*

48*

10

20*

30*

40*

-

-



36

3

6

9

12

18

24*

6

12

18

24*

36*

48*

10

20*

30*

40*

-

-

40



3

6

9

12

18

24*

(6)

12

18

24*

36*

48*

7

14

21*

28*

42*

56*

10

20*

30*

40*

60*

-

44



3

6

9

12

18

24*

7

14

21

28*

42*

56*

(8)

16

24*

32*

48*

64*

12

24*

36*

48*

-

-

48



3

6

9

12

18

24

8

16

24

32*

48*

64*

12

24*

36*

48*

72*

-



50

3

6

9

12

18

24

8

16

24

32*

48*

64*

12

24*

36*

48*

72*

-

52



3

6

9

12

18

24

8

16

24

32*

48*

64*

12

24

36*

48*

72*

-



55

3

6

9

12

18

24

(8)

16

24

32*

48*

64*

9

18

27

36*

54*

72*

(12)

24

36*

48*

72*

-

14

28*

42*

56*

84*

-

60



3

6

9

12

18

24

(8)

16

24

32*

48*

64*

9

18

27

36*

54*

72*

(12)

24

36*

48*

72*

96*

14

28

42*

56*

84*

-



70

4

8

12

16

24

32

10

20

30

40*

60*

80*

16

32*

48*

64*

96*

-

80



4

8

12

16

24

32

10

20

30

40

60*

80*

16

32

48*

64*

96*

128*



90

4

8

12

16

24

32

(5)

10

15

20

30

40

12

24

36

48*

72*

96*

18

36

54*

72*

108*

144*

(20)

40

60*

80*

120*

-

100



4

8

12

16

24

32

(5)

10

15

20

30

40

12

24

36

48

72*

96*

20

40

60*

80*

120*

160*

120



6

12

18

24

36

48

14

28

42

56

84*

112*

(16)

32

48

64*

96*

128*

22

44

66*

88*

132*

176*

(24)

48

72*

96*

144*

192*



140

6

12

18

24

36

48

14

28

42

56

84*

112*

(16)

32

48

64

96*

128*

24

48

72

96*

144*

192*

160



6

12

18

24

36

48

(8)

16

24

32

48

64

16

32

48

64

96*

128*

(24)

48

72

96*

144*

192*

28

56

84*

112*

168*

224*



180

8

16

24

32

48

64

18

36

54

72

108*

144*

(20)

40

60

80

120*

160*

28

56

84

112*

168*

224*

(32)

64

96*

128*

192*

256*

200



8

16

24

32

48

64

(10)

20

30

40

60

80

18

36

54

72

108*

144*

(20)

40

60

80

120*

160*

32

64

96

128*

192*

256*



220

8

16

24

32

48

64

(10)

20

30

40

60

80

20

40

60

80

120*

160*

(32)

64

96

128*

192*

256*

36

72

108

144*

216*

288*

240



8

16

24

32

48

64

22

44

66

88

132*

176*

36

72

108

144*

216*

288*



250

12

24

36

48

72

96

22

44

66

88

132

176*

(24)

48

72

96

144*

192*

40

80

120

160*

240*

320*



260

12

24

36

48

72

96

22

44

66

88

132

176*

40

80

120

160*

240*

320*

280



12

24

36

48

72

96

24

48

72

96

144

192*

40

80

120

160*

240*

320*



300

12

24

36

48

72

96

24

48

72

96

144

192*

44

88

132

176*

264*

352*

320



12

24

36

48

72

96

48

96

144

192*

288*

384*

Примечания:

1. Шаги, заключенные в рамки, являются предпочтительными.

2. Шаги, указанные в скобках, при разработке новых конструкций применять не рекомендуется.

3. Резьба, у которой значение хода обозначено знаком *, имеет угол подъема более 10°. Для этой резьбы необходимо учитывать отклонение формы профиля в соответствии с п. 4.5.

4. Резьбу, для которой не указано числовое значение хода Рh, применять не допускается. Угол подъема этой резьбы превышает 30°.

5. В технически и экономически обоснованных случаях допускается применять другие значения номинальных диаметров резьбы по ГОСТ 24738-81.

4. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

4.1. Система допусков резьбы предусматривает:

допуски диаметров резьбы;

положения полей допусков диаметров резьбы;

классификацию длин свинчивания;

поля допусков резьбы и их выбор с учетом длин свинчивания и классов точности.

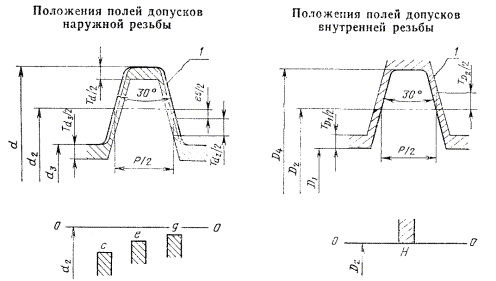

4.2. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 2.

Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.3. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемым цифрами.

Степени точности диаметров резьбы приведены в табл. 2.

Допуски среднего диаметра резьбы являются суммарными.

Допуски диаметра D4 не устанавливаются.

4.4. Диаметральная компенсация отклонений шага не должна превышать 30 % допуска среднего диаметра для обеспечения равномерного зацепления всех витков резьбы.

1 - номинальный профиль

Черт. 2

Таблица 2

Вид резьбы

Диаметр резьбы

Степень точности

Наружная резьба

d

4; 6

d1

7; 8; 9; 10

d3

7; 8; 9; 10

Внутренняя резьба

D2

7; 8; 9

D1

4

Примечания:

1. Степень точности 6 диаметра d допускается применять для резьбы, изготовляемой накатыванием.

2. Степень точности диаметра d3 должна соответствовать степени точности диаметра d2.

Данная норма не подлежит обязательному контролю, если это не оговорено особо.

4.5. Для резьбы с углом подъема более 10° суммарный допуск не включает диаметральной компенсации отклонения от прямолинейности боковых сторон профиля в осевом сечении.

Выбором соответствующего метода изготовления резьбы (например, изготовления выпуклых боковых поверхностей резьбы) должно быть обеспечено прилегание боковых сторон профиля наружной и внутренней резьбы в их средней части.

4.6. Положение полей допусков диаметра резьбы определяется основным отклонением (верхним es - для наружной резьбы и нижним EI - для внутренней) и обозначается буквами латинского алфавита (строчной для наружной резьбы и прописной - для внутренней).

Положения полей допусков приведены на черт. 2, основные отклонения - в табл. 3.

Таблица 3

Вид резьбы

Диаметр резьбы

Основное отклонение

Наружная резьба

d

h

d2

с; е; g

d3

h

Внутренняя резьба

D4

H

D2

H

D1

H

4.7. Длины свинчивания подразделяются на две группы: нормальные N и длинные L.

4.8. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения.

Поле допуска наружной резьбы образуется сочетанием полей допусков наружного, среднего и внутреннего диаметров.

Поле допуска внутренней резьбы образуется сочетанием полей допусков среднего и внутреннего диаметров.

4.9. Расчетные формулы и правила округления числовых значений допусков, основных отклонений и длин свинчивания приведены в обязательном приложении 1.

5. ОБОЗНАЧЕНИЯ

5.1. В условное обозначение трапецеидальной многозаходной резьбы должны входить: буквы Tr, номинальный диаметр резьбы, числовое значение хода и в скобках буква P и числовое значение шага, буквы LH для левой резьбы.

Пример условного обозначения трапецеидальной многозаходной резьбы номинальным диаметром 20 мм, числовым значением хода 8 мм и шагом 4 мм:

Тr 20×8 (Р4)

То же, левой резьбы:

Тr 20×8 (Р4) LH

5.2. Обозначение поля допуска многозаходной трапецеидальной резьбы состоит из обозначения поля допуска среднего диаметра, т.е. цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.

Например: 8е, 8Н.

Поле допуска 4h диаметра d и поле допуска 4Н диаметра d1 в условном обозначении резьбы не указывают.

В тех случаях, когда для наружного диаметра d назначают поле допуска 6h, то его дополнительно указывают в условном обозначении поля допуска резьбы:

Например:

5.3. В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы.

Например:

Тr 20×8 (Р4)-8е

Тr 20×8 (Р4)-8Н

Тr 20×8 (Р4) LH-8e

5.4. Длина свинчивания, если она отличается от длины резьбы, указывается в миллиметрах в конце обозначения резьбы, например:

(Новая редакция, Изм. № 1).

5.5. Посадку в резьбовом соединении обозначают дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы.

Например:

Tr 20×8 (Р4)-8Н/8е

Tr 20×8 (Р4) LH-8H/8e

6. ДОПУСКИ

6.1. Числовые значения допусков диаметров d и D1 по ГОСТ 9562-81.

6.2. Числовые значения допусков диаметров d2 и D2 должны соответствовать указанным в табл. 4, а диаметра d3 - в табл. 5.

Таблица 4

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Степень точности

7

8

9

10

7

8

9

Допуск, мкм

Св. 5,6 до 11,2

1,5

По ГОСТ 9562-81

335

По ГОСТ 9562-81

2

375

Св. 11,2 до 22,4

2

400

3

450

4

530

Св. 22,4 до 45

2

425

3

500

5

600

6

670

7

710

8

750

10

800

12

850

Св. 45 до 90

3

530

4

600

5

630

8

800

9

850

10

850

12

950

14

1000

16

1060

18

1120

20

1120

Св. 90 до 180

4

630

5

710

6

750

8

850

12

1000

14

1060

16

1120

18

1180

20

1180

22

1250

24

1320

28

1400

32

1500

Св. 180 до 355

8

900

10

1000

12

1060

18

1250

Св. 180 до 355

20

1320

22

1320

24

1400

32

1600

36

1700

40

1700

44

1800

48

1900

Таблица 5

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Основное отклонение диаметра d2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Основное отклонение диаметра d2

c

e

g

c

e

g

Степень точности

Степень точности

8

9

10

7

8

7

8

9

10

7

8

7

Допуск , мкм

Допуск , мкм

Св. 5,6 до 11,2

1,5

По ГОСТ 9562-81

559

По ГОСТ 9562-81

Св. 90 до 180

4

По ГОСТ 9562-81

978

По ГОСТ 9562-81

2

619

5

1100

Св. 11,2 до 22,4

2

650

6

1174

3

733

8

1328

4

853

12

1585

Св. 22,4 до 45

2

682

14

1680

3

795

16

1775

5

962

18

1875

6

1074

20

1900

7

1138

22

2013

8

1203

24

2125

10

1300

28

2250

12

1398

32

2405

Св. 45 до 90

3

833

Св. 180 до 355

8

1390

4

940

10

1550

5

1000

12

1660

8

1265

18

1963

9

1343

20

2075

10

1363

22

2100

12

1523

24

2225

14

1605

32

2530

16

1700

36

2685

18

1800

40

2725

20

1825

44

2880

48

3045

7. ОСНОВНЫЕ ОТКЛОНЕНИЯ

7.1. Числовые значения основных отклонений диаметров наружной и внутренней резьбы - по ГОСТ 9562-81.

8. ДЛИНЫ СВИНЧИВАНИЯ

8.1. Числовые значения длин свинчивания, относящиеся к группам N и L, - по ГОСТ 9562-81.

8.2. Допуск резьбы относится к длине свинчивания резьбы.

(Новая редакция, Изм. № 1).

9. ПОЛЯ ДОПУСКОВ

9.1. Поля допусков наружной и внутренней резьбы, установленные в классах точности (точный, средний и грубый), должны соответствовать указанным в табл. 6.

Таблица 6

Класс точности

Наружная резьба

Внутренняя резьба

Длина свинчивания

N

L

N

L

Поле допуска

Точный

7е, 7g

8е

7Н

8Н

Средний

8с,

9с

9Н

Грубый

9с

10с

9Н

9Н

Примечания:

1. При повышенных требованиях к точности для длин свинчивания L допускается применять поля допусков, установленные для длин свинчивания N.

2. Поля допусков, заключенные в рамки, являются предпочтительными.

9.2. Поля допусков наружной и внутренней резьбы, указанные в табл. 6, являются ограничительным отбором из всей совокупности полей допусков, которые могут быть получены различным сочетанием степеней точности по табл. 2 и основных отклонений по табл. 3.

Поля допусков, не предусмотренные табл. 6, являются специальными. Их применение допускается в технически и экономически обоснованных случаях, если поля допусков по табл. 6 не могут обеспечить требования, предъявляемые к изделию.

9.3. Предельные отклонения наружной и внутренней резьбы, соответствующие полям допусков, установленным в табл. 6, приведены в ГОСТ 9562-81 и в обязательном приложении 2.

9.4. В посадках допускаются любые сочетания полей допусков наружной и внутренней резьбы, установленные настоящим стандартом. Предпочтительней сочетать поля допусков одного класса точности.

ПРИЛОЖЕНИЕ 1
Обязательное

РАСЧЕТНЫЕ ФОРМУЛЫ, ПРИНЯТЫЕ В СИСТЕМЕ ДОПУСКОВ ТРАПЕЦЕИДАЛЬНОЙ МНОГОЗАХОДНОЙ РЕЗЬБЫ

Формулы расчета числовых значений допусков степеней точности 4÷9, основных отклонений длин свинчивания, а также правила округления - по ГОСТ 9562-81.

Числовые значения допусков 10-й степени точности для диаметра d2 рассчитаны по формуле

 (10) = 2,5 ·  (6),                                                    (1)

для диаметра d3 - по формуле

 (10) = 1,25 ·  (10) + .                                        (2)

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Обязательное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДИАМЕТРОВ НАРУЖНОЙ РЕЗЬБЫ ДЛЯ ПОЛЯ ДОПУСКА 10с

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска наружной резьбы

10с

Диаметр резьбы

d

d2

d1

Предельные отклонения, мкм

es

ei

es

ei

es

ei

Св. 5,6 до 11,2

1,5

0

- 150

- 140

- 475

0

- 559

2

0

- 180

- 150

- 525

0

- 619

Св. 11,2 до 22,4

2

0

- 180

- 150

- 550

0

- 650

3

0

- 236

- 170

- 620

0

- 733

4

0

- 300

- 190

- 720

0

- 853

Св. 22,4 до 45

2

0

- 180

- 150

- 575

0

- 682

3

0

- 236

- 170

- 670

0

- 795

5

0

- 335

- 212

- 812

0

- 962

6

0

- 375

- 236

- 906

0

- 1074

7

0

- 425

- 250

- 960

0

- 1138

8

0

- 450

- 265

- 1015

0

- 1203

10

0

- 530

- 300

- 1100

0

- 1300

12

0

- 600

- 355

- 1205

0

- 1398

Св. 45 до 90

3

0

- 236

- 170

- 700

0

- 833

4

0

- 300

- 190

- 790

0

- 940

5

0

- 335

- 212

- 842

0

- 1000

8

0

- 450

- 265

- 1065

0

- 1265

9

0

- 500

- 280

- 1130

0

- 1343

10

0

- 530

- 300

- 1150

0

- 1363

12

0

- 600

- 335

- 1285

0

- 1523

14

0

- 670

- 355

- 1355

0

- 1605

16

0

- 710

- 375

- 1435

0

- 1700

18

0

- 800

- 400

- 1520

0

- 1800

20

0

- 850

- 425

- 1545

0

- 1825

Св. 90 до 180

4

0

- 300

- 190

- 820

0

- 978

5

0

- 335

- 212

- 922

0

- 1100

6

0

- 375

- 236

- 986

0

- 1174

8

0

- 450

- 265

- 1115

0

- 1328

12

0

- 600

- 335

- 1335

0

- 1585

14

0

- 670

- 335

- 1415

0

- 1680

16

0

- 710

- 375

- 1495

0

- 1775

18

0

- 800

- 400

- 1580

0

- 1875

20

0

- 850

- 425

- 1605

0

- 1900

22

0

- 900

- 450

- 1700

0

- 2013

24

0

- 950

- 475

- 1795

0

- 2125

28

0

- 1060

- 500

- 1900

0

- 2250

32

0

- 1120

- 530

- 2030

0

- 2405

Св. 180 до 355

8

0

- 450

- 265

- 1165

0

- 1390

10

0

- 530

- 300

- 1300

0

- 1550

12

0

- 600

- 335

- 1395

0

- 1660

18

0

- 800

- 400

- 1650

0

- 1963

20

0

- 850

- 425

- 1745

0

- 2075

22

0

- 900

- 450

- 1770

0

- 2100

24

0

- 950

- 475

- 1875

0

- 2225

32

0

- 1120

- 530

- 2130

0

- 2530

36

0

- 1250

- 560

- 2260

0

- 2685

40

0

- 1320

- 600

- 2300

0

- 2725

44

0

- 1400

- 630

- 2430

0

- 2880

48

0

- 1500

- 670

- 2570

0

- 3045

СОДЕРЖАНИЕ




© 2013 Ёшкин Кот :-)
