ГОСТ 24484-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОМЫШЛЕННАЯ ЧИСТОТА

СЖАТЫЙ ВОЗДУХ

МЕТОДЫ ИЗМЕРЕНИЯ ЗАГРЯЗНЕННОСТИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

РњРѕСЃРєРІР°

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Промышленная чистота

СЖАТЫЙ ВОЗДУХ

Методы измерения загрязненности

Industrial purity. Compressed air.
Methods of measuring contamination

ГОСТ
24484-80

Дата введения 01.01.81

Настоящий стандарт распространяется на сжатый воздух, предназначенный для питания пневматических устройств и систем, работающих при давлении до 2,5 МПа, и устанавливает методы определения его загрязненности на соответствие ГОСТ 17433-80.

Стандарт полностью соответствует СТ СЭВ 1705-79.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Контроль загрязненности воздуха должен производиться после очистного устройства перед входом к потребителю на участке до внесения смазочного материала в сжатый воздух.

Отбор проб следует производить на прямых участках трубопровода. Контрольная точка должна отстоять от местного сопротивления на расстоянии не менее пяти диаметров трубопровода.

1.2. Контроль загрязненности сжатого воздуха должен производиться при работе пневматической системы или при условиях, близких к рабочим.

1.3. При определении расхода (объема) воздух должен быть приведен к следующим условиям: температура 293,15 К (20 °С), давление 1013,25 ГПа (760 мм рт.ст.).

1.4. Погрешность измерения не должна превышать: ±2 % - давления и массы; ±5 % - расхода; ±0,5 °С - температуры.

1.5. Сроки проверки качества сжатого воздуха приведены в приложении 1.

1.6. Приборы и оборудование приведены в приложении 2.

2. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ТВЕРДЫХ ЧАСТИЦ

2.1. Содержание твердых частиц для классов загрязненности сжатого воздуха от 1 до 14 должно определяться одним из двух методов: весовым методом или при помощи аэрозольного счетчика.

2.2. Содержание твердых частиц для 0-го класса загрязненности сжатого воздуха должно определяться при помощи аэрозольного счетчика.

2.3. Содержание твердых частиц в сжатом воздухе Ст в мг/м3 должно определяться по результатам не менее трех измерений по формуле (1)

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (1)

где ,…,  - содержание твердых частиц сжатого воздуха, мг/м3;

t1, t2,…, tn - время отбора проб воздуха, мин.

2.4. Ориентировочную продолжительность измерения t необходимо вычислять по формуле (2)

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (2)

где bmin - минимально необходимое содержание твердых частиц на фильтре, мг;

bmах - максимально допустимое содержание твердых частиц на фильтре, мг;

 - предполагаемое или предельно допустимое содержание твердых частиц, мг/м3;

Q - расход воздуха через контрольный аналитический фильтр, м3/мин.

Минимальное содержание твердых частиц на фильтре должно быть не менее 1 мг. Максимальное содержание твердых частиц должно быть 5 мг на 1 см2 поверхности контрольных фильтров.

2.5. Весовой метод измерения содержания твердых частиц

2.5.1. Весовой метод измерения содержания твердых частиц осуществляют путем пропускания определенных количеств воздуха через контрольный аналитический фильтр и взвешивания фильтра до и после отбора пробы воздуха.

Аналитический фильтр должен обеспечивать очистку сжатого воздуха до размера частиц соответственно 0-му классу по ГОСТ 17433-80.

2.5.2. Содержание твердых частиц в пробе воздуха  в мг/м3 должно вычисляться по формуле (3)

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (3)

где т1 - масса фильтра до отбора пробы воздуха, мг;

т2 - масса фильтра после отбора пробы воздуха, мг.

2.5.3. Из контрольного аналитического фильтра до и после отбора пробы должны быть удалены влага и масло.

2.5.4. При определении содержания твердых частиц для четных классов загрязненности сжатого воздуха необходимо находящуюся в воздухе в жидком состоянии влагу устранить путем повышения температуры воздуха, редуцированием или другим способом.

2.5.5. Измерение содержания твердых частиц для пневмолиний внутренним диаметром £ 32 РјРј должно производиться путем пропускания через контрольный аналитический фильтр всего потока РІРѕР·РґСѓС…Р°, для пневмолиний внутренним диаметром > 32 РјРј - путем изокинетического отбора РїСЂРѕР± РІРѕР·РґСѓС…Р°.

Схемы установок для измерения содержания твердых частиц весовым методом должны соответствовать черт. 1.

Внутренний диаметр заборной трубки должен быть не менее 6 мм.

2.5.6. При изокинетическом отборе проб скорость сжатого воздуха в заборной трубке должна быть не менее 15 м/с, а расход воздуха через контрольный аналитический фильтр Q в м3/мин должен быть определен по формуле

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (4)

где d - внутренний диаметр заборной трубки, мм;

vЗ.Т - скорость воздуха в заборной трубке, м/с;

рЗ.Т - абсолютное давление в заборной трубке, определенное по манометру 2 (см. черт. 1а), МПа;

TЗ.Т - температура воздуха в заборной трубке, К.

2.6. Измерение содержания твердых частиц с помощью аэрозольного счетчика производят путем пропускания проб воздуха через счетчик и определения числа и размеров твердых частиц.

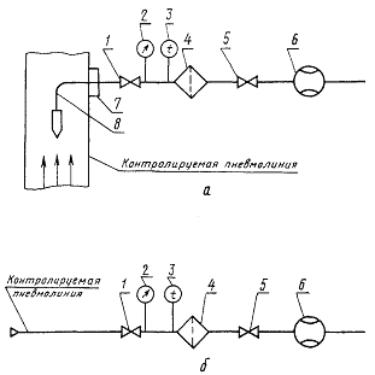

а - изокинетический отбор пробы воздуха; б - пропускание через контрольный фильтр всего потока воздуха; 1 - кран; 2 - манометр; 3 - термометр; 4 - фильтр; 5 - кран; 6 - расходомер; 7 - штуцер для ввода заборной трубки; 8 - заборная трубка с наконечником

Черт. 1

Концентрацию твердых частиц С, в мг/м3 определяют по формуле

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (5)

где r - плотность твердых частиц, г/см3 (при неизвестной величине плотности необходимо принять r = 2,5 г/см3);

d - размер частицы, мкм;

z - число частиц определенного размера;

VП - объем пробы воздуха, м3.

(Измененная редакция, Изм. № 1, Поправка).

3. ИЗМЕРЕНИЕ МАКСИМАЛЬНОГО РАЗМЕРА ТВЕРДЫХ ЧАСТИЦ

3.1. Максимальный размер частиц должен измеряться путем пропускания воздуха через аэрозольный счетчик или контрольный аналитический фильтр.

3.2. После пропускания воздуха контрольный аналитический фильтр должен быть просветлен и высушен.

Просветление производят раствором, состоящим из 94 % ксилола С6Н4(СН3)2 и 6 % трикрезилортофосфата (СН3С6Н4О)3 РО или дибутилфталата С6Н4[СОО(СН2)3СН3]2.

Размеры твердых частиц определяют путем исследования частиц под микроскопом.

3.3. Отбор проб и обработка контрольного аналитического фильтра до и после отбора пробы должна производиться в соответствии с требованиями пп. 1.1, 2.3, 2.5.3-2.5.6.

4. ИЗМЕРЕНИЕ СОДЕРЖАНИЯ ВОДЫ И МАСЕЛ В ЖИДКОМ СОСТОЯНИИ

4.1. Содержание воды и масел в жидком состоянии определяют весовым методом путем пропускания всего потока воздуха через тарированный фильтр-влагоотделитель по схеме в соответствии с черт. 2.

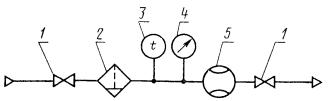

1 - край; 2 - тарированный фильтр-влагоотделитель; 3 - термометр; 4 - манометр; 5 - расходомер

Черт. 2

4.2. Перед определением содержания воды и масла в жидком состоянии необходимо убедиться в их наличии, для чего струю воздуха непосредственно из трубопровода направляют на лист чистой фильтровальной бумаги. Расстояние от конца трубки до листа бумаги устанавливают от 50 до 100 мм в зависимости от давления сжатого воздуха. Появление на бумаге в течение 5 мин пятен свидетельствует о наличии воды и масла в жидком состоянии.

4.3. Расход воздуха через тарированный фильтр-влагоотделитель должен соответствовать номинальному режиму пневматической системы и расходной характеристике тарированного фильтра-влагоотделителя.

4.4. Испытание должно продолжаться до появления в резервуаре фильтра-влагоотделителя 0,1-0,2 дм3 смеси воды и масла, после чего производят их разделение и взвешивание.

4.5. Содержание воды в жидком состоянии СВ в мг/м3 определяют по формуле

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (6)

где тВ - масса воды, мг;

hВ - эффективность тарированного влагоотделителя для воды;

VП - объем пробы воздуха, м3.

4.6. Содержание масел в жидком состоянии СМ в мг/м3 определяют по формуле

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (7)

где тМ - масса масла, мг;

hМ - эффективность тарированного влагоотделителя для масла.

5. ИЗМЕРЕНИЕ СОДЕРЖАНИЯ ВОДЯНЫХ ПАРОВ

5.1. Содержание водяных паров (температуру точки росы) следует определять при помощи приборов для измерения влажности или весовым методом.

5.2. Содержание водяных паров (температуру точки росы) весовым методом должно определяться путем пропускания пробы воздуха через U-образные трубки, снаряженные силикагелем-индикатором, с расходом 0,025 дм3/с в течение 2 ч. Изменение цвета силикагеля в последней U-образной трубке не допускается.

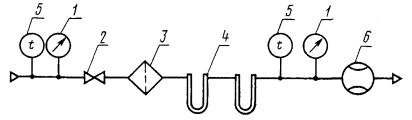

Схема установки должна соответствовать черт. 3.

1 - манометр; 2 - кран; 3 - фильтр, обеспечивающий очистку воздуха до размеров частиц, соответствующих классу 0 по ГОСТ 17433-80; 4 - трубки, снаряженные силикагелем-индикатором; 5 - термометр; 6 - расходомер

Черт. 3

5.3. Содержание водяных паров СВ.П в мг/кг определяют по формуле

,В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В В  (8)

где т1 - общая масса снаряженных индикаторных трубок после испытаний, мг;

т2 - общая масса снаряженных индикаторных трубок до испытаний, мг;

т - масса пробы воздуха после осушки, кг.

,

где V - объем пробы воздуха при давлении р и температуре Т, м3;

р - абсолютное давление воздуха возле расходомера, МПа;

Т - абсолютная температура воздуха возле расходомера, К.

5.4. Температуру точки росы в зависимости от температуры и относительной влажности сжатого воздуха Тр в К определяют по формуле

,В  (9)

где Т - температура сжатого воздуха, К;

j - относительная влажность воздуха в долях единицы

,

где pн - парциальное давление насыщенного водяного пара, МПа, определяемое по таблицам свойств насыщенного водяного пара в зависимости от температуры;

pс - абсолютное давление воздуха в системе, МПа.

Температура точки росы в зависимости от содержания водяных паров для ряда давлений приведена в приложении 3.

6. ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ГАЗООБРАЗНЫХ КИСЛОТ И ЩЕЛОЧЕЙ

6.1. Содержание газообразных кислот и щелочей должно определяться путем пропускания воздуха через соответствующие растворы: для кислот - смесь дистиллированной воды и метилового красного; для щелочей - смесь дистиллированной воды и фенолфталеина и сравнения с контрольной пробой.

(Измененная редакция, Изм. № 1).

6.2. Для приготовления раствора необходимо в 100 см3 дистиллированной воды добавить 2-3 капли индикатора. Из этого количества раствора необходимо отобрать 10 см3 контрольной пробы.

6.3. Через остальной раствор необходимо пропускать 0,0063 дм3/с исследуемого воздуха в течение 5 мин, затем отобрать 10 см3 раствора и сравнить с контрольной пробой.

Отсутствие заметной разницы в окрашивании сравниваемых растворов свидетельствует об отсутствии или допустимом содержании кислот и щелочей.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

СРОКИ ПРОВЕРКИ КАЧЕСТВА СЖАТОГО ВОЗДУХА

Проверку степени загрязненности сжатого воздуха рекомендуется проводить:

1 раз в 3 мес - для класса 0;

1 раз в 6 мес - для классов 1-7, 9, 11 и 13;

1 раз в год - для классов 8, 10, 12 и 14.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ПЕРЕЧЕНЬ ПРИБОРОВ И ОБОРУДОВАНИЯ, ПРИМЕНЯЕМЫХ ДЛЯ ПРОВЕРКИ ЗАГРЯЗНЕННОСТИ СЖАТОГО ВОЗДУХА

Показывающий манометр класса точности 1,5.

Стеклянный термометр на пределы измерения от 213 до 323 К.

Ротаметры по ГОСТ 13045-81.

Аналитические фильтры АФА для весового и дисперсного анализа.

Образцовые весы 1-го разряда повышенной точности по ГОСТ 24104-88*.

*С 1 июля 2002 г. введен в действие ГОСТ 24104-2001.

Фильтры-влагоотделители по нормативно-технической документации.

Фильтр ФВ6 по ОСТ 25 1295-88.

Фотоэлектрический счетчик с чувствительностью измерения от 0,25 до 10 мкм.

Кулонометрический измеритель влажности «Байкал» класса точности не ниже 10.

РњРёРєСЂРѕСЃРєРѕРї СЃ увеличением РЅРµ менее 200´.

ПРИЛОЖЕНИЕ 3

Справочное

ПРЕДЕЛЬНОЕ СОДЕРЖАНИЕ ВОДЯНЫХ ПАРОВ В СЖАТОМ ВОЗДУХЕ

Температура точки росы, К (°С)

Предельное содержание водяных паров, мг/кг, при избыточном давлении воздуха, МПа

0

0,14

0,25

0,4

0,5

0,6

0,8

1,0

1,2

1,6

2,0

2,5

213(-60)

11,2

4,8

3,3

2,3

1,9

1,6

1,3

1,0

0,9

0,7

0,5

0,4

214(-59)

12,8

5,5

3,7

2,6

2,2

1,9

1,5

1,2

1,0

0,8

0,6

0,5

215(-58)

14,2

6,1

4,2

2,9

2,4

2,1

1,6

1,3

1,1

0,9

0,7

0,6

216(-57)

16,5

7,1

4,9

3,4

2,8

2,5

1,9

1,5

1,3

1,0

0,8

0,6

217(-56)

18,4

7,9

5,4

3,8

3,2

2,7

2,1

1,7

1,5

1,1

0,9

0,7

218(-55)

20,9

9,0

6,2

4,3

3,6

3,1

2,4

1,9

1,6

1,2

1,0

0,8

219(-54)

23,2

10,0

6,9

4,8

4,0

3,5

2,7

2,2

1,9

1,4

1,1

0,9

220(-53)

25,6

11,1

7,7

5,3

4,4

3,8

3,0

2,4

2,0

1,5

1,2

1,0

221(-52)

28,1

12,1

8,3

5,8

4,9

4,2

3,3

2,6

2,2

1,7

1,4

1,1

222(-51)

31,4

13,5

9,2

6,5

5,4

4,6

3,6

2,9

2,4

1,9

1,5

1,2

223(-50)

36,9

15,9

10,8

7,6

6,4

5,5

4,3

3,4

2,9

2,2

1,8

1,4

224(-49)

42,9

18,5

12,7

8,9

7,4

6,4

5,0

4,0

3,4

2,6

2,1

1,7

225(-48)

49,3

21,2

14,5

10,1

8,5

7,3

5,7

4,5

3,8

2,9

2,4

1,9

226(-47)

55,3

23,8

16,3

11,4

9,5

8,2

6,4

5,1

4,3

3,3

2,7

2,1

227(-46)

61,3

26,4

18,1

12,7

10,6

9,1

7,1

5,7

4,8

3,7

3,0

2,4

228(-45)

67,4

29,1

19,9

13,9

11,6

10,0

7,3

6,2

5,3

4,0

3,3

2,6

229(-44)

74,1

31,9

21,9

15,3

12,8

11,0

8,6

6,8

5,7

4,4

3,6

2,9

230(-43)

86,1

37,1

25,4

17,8

14,8

12,3

10,0

7,9

6,7

5,1

4,1

3,3

231(-42)

92,1

39,7

27,2

19,0

15,9

13,8

10,7

8,4

7,2

5,5

4,4

3,6

232(-41)

104,2

44,9

30,8

21,5

18,0

15,5

12,0

9,6

8,1

6,2

5,0

4,1

233(-40)

110,8

47,9

32,7

22,9

19,1

16,5

12,8

10,2

8,6

6,6

5,3

4,3

234(-39)

122,9

52,9

36,3

25,4

21,2

18,3

14,2

11,3

9,6

7,3

5,9

4,8

235(-38)

135,5

58,4

40,0

28,0

23,4

20,2

15,7

12,4

10,5

8,0

6,5

5,3

236(-37)

153,6

66,1

45,4

31,7

26,5

22,8

17,8

14,1

12,0

9,1

7,4

6,0

237(-36)

166,2

71,6

49,1

34,3

28,7

24,7

19,2

15,3

13,0

9,9

8,0

6,5

238(-35)

184,3

79,4

54,4

38,1

31,8

27,4

21,3

17,5

14,8

11,3

9,2

7,4

239(-34)

202,9

87,4

59,9

41,9

35,0

30,2

23,5

19,2

16,3

12,4

10,0

8,1

240(-33)

227,7

98,0

67,2

47,0

39,3

33,8

26,3

20,9

17,7

13,5

10,9

8,9

241(-32)

243,9

105,8

72,6

50,8

42,4

36,5

28,4

22,6

19,1

14,6

11,8

9,6

242(-31)

276,5

119,0

81,6

57,1

47,7

41,1

32,0

25,4

21,5

16,5

13,3

10,7

243(-30)

301

129,7

83,9

62,2

51,9

44,8

34,8

30,0

25,3

19,4

15,7

12,7

244(-29)

342

142,9

98,0

68,5

57,2

49,3

38,4

33,0

28,0

21,4

17,3

14,0

245(-28)

368

158,8

108,9

76,1

63,6

54,8

42,5

36,1

30,6

23,4

18,9

15,3

246(-27)

430

185,2

127,0

88,8

74,2

64,0

49,7

39,2

33,2

25,4

20,5

16,6

247(-26)

461

198,6

136,3

95,3

79,6

69,6

53,4

43,0

36,4

37,8

22,5

18,2

248(-25)

491

211,7

145,2

101,5

84,8

73,1

56,8

47,0

38,0

30,4

24,6

19,8

249(-24)

553

238,1

163,3

114,2

95,4

82,2

64,0

51,5

43,5

33,3

27,0

21,8

250(-23)

614

264,5

181,4

126,9

105,9

91,4

71,0

56,1

47,5

36,3

29,4

23,7

251(-22)

681

293,1

201,0

140,6

117,4

101,2

78,7

61,6

52,2

40,0

32,3

26,1

252(-21)

741

319,0

218,8

153,0

127,3

110,2

85,7

67,9

57,4

43,9

35,5

28,7

253(-20)

801

345,0

236,6

165,5

138,2

119,1

92,7

73,5

62,2

47,6

38,5

31,1

254(-19)

862

370,9

254,4

177,9

148,5

128,1

99,6

79,7

67,5

51,6

41,8

33,7

255(-18)

922

396,8

272,2

190,3

158,9

137,0

106,6

87,7

74,2

56,7

45,9

37,1

256(-17)

989

425,4

291,7

204,0

170,4

146,9

114,2

94,4

80,0

61,1

49,5

40,0

257(-16)

1049

451,3

309,5

216,5

180,6

155,8

121,2

102,4

86,6

66,2

53,6

43,3

258(-15)

1170

508,2

345,1

241,3

201,5

173,8

135,2

110,8

93,8

71,7

58,0

46,9

259(-14)

1230

529,1

362,9

253,8

211,9

182,7

142,1

121,0

102,4

78,3

68,4

51,2

260(-13)

1357

583,6

400,2

279,9

233,7

201,5

156,7

130,6

110,5

84,5

68,4

55,3

261(-12)

1478

633,5

437,4

304,8

254,5

219,4

170,7

141,4

119,6

91,5

74,0

59,8

262(-11)

1653

689,9

473,2

330,9

276,3

238,2

185,3

153,8

130,2

99,5

80,6

65,1

263(-10)

1725

741,8

503,8

355,8

297,1

256,2

199,2

162,3

140,7

107,6

87,1

70,3

264(-9)

1907

820,0

560,0

393,0

327,0

280,0

218,0

179,9

152,2

116,4

94,2

76,0

265(-8)

2071

890,0

609,0

425,0

355,0

302,0

236,0

194,0

164,2

125,5

101,6

82,0

266(-7)

2225

956,0

655,0

460,0

382,0

328,0

255,0

210,0

177,0

136,0

110,0

89,0

267(-6)

2397

1030,0

701,0

496,0

414,0

354,0

275,0

226,3

191,4

146,4

118,5

95,7

268(-5)

2607

1120,0

770,0

536,0

446,0

383,0

298,0

243,8

206,3

157,8

127,7

103,1

269(-4)

2794

1200,0

825,0

576,0

480,0

412,0

320,0

263,0

222,6

170,2

137,8

111,2

270(-3)

3016

1295,0

890,0

625,0

520,0

444,0

346,0

282,9

239,3

183,0

148,1

119,6

271(-2)

3238

1390,0

960,0

671,0

559,0

479,0

373,0

304,4

257,5

197,0

159,4

128,7

272(-1)

3472

1490,0

1030,0

710,0

592,0

506,0

399,0

328,1

277,3

212,3

171,6

138,8

273(-0)

3683

1580,0

1080,0

761,0

635,0

544,0

422,0

352,0

298,0

228,0

184,0

149,0

274К(1°С)

4056

1750,0

1185,0

839,0

696,0

595,0

463,0

379,0

320,0

245,0

198,0

160,0

275(2)

4364

1879,0

1283,0

899,0

750,0

640,0

497,0

407,0

344,0

463,0

213,0

172,0

276(3)

4685

2010,0

1380,0

965,0

805,0

687,0

534,0

437,0

370,0

283,0

229,0

185,0

277(4)

5031

2160,0

1470,0

1030,0

861,0

723,0

562,0

469,0

397,0

303,0

246,0

198,0

278(5)

5399

2320,0

1590,0

1110,0

925,0

791,0

615,0

503,0

426,0

325,0

263,0

213,0

279(6)

5791

2482,0

1700,0

1190,0

990,0

847,0

659,0

539,0

456,0

349,0

282,0

228,0

280(7)

6209

2600,0

1820,0

1270,0

1060,0

910,0

707,0

578,0

489,0

374,0

302,0

244,0

281(8)

6652

2840,0

1950,0

1360,0

1130,0

974,0

757,0

622,0

523,0

400,0

324,0

262,0

282(9)

7125

3040,0

2065,0

1445,0

1205,0

1040,0

811,0

660,0

560,0

428,0

347,0

280,0

283(10)

7626

3260,0

2230,0

1562,0

1299,0

1115,0

877,0

708,0

599,0

458,0

371,0

299,0

284(11)

8159

3495,0

2390,0

1670,0

1390,0

1190,0

926,0

757,0

641,0

490,0

396,0

320,0

285(12)

8725

3715,0

2530,0

1785,0

1485,0

1232,0

990,0

809,0

685,0

523,0

424,0

342,0

286(13)

9326

3920,0

2720,0

1908,0

1585,0

1355,0

1055,0

864,0

731,0

559,0

452,0

365,0

287(14)

9965

4250

2900

2030

1690

1452

1129

922

780

597

483

390

288(15)

10641

4540

3100

2162

1808

1549

1203

984

833

636

515

416

289(16)

11359

4820

3310

2310

1920

1658

1285

1050

888

679

549

444

290(17)

12120

5140

3520

2460

2040

1762

1369

1120

946

723

585

473

291(18)

12925

5460

3750

2613

2180

1875

1457

1190

1000

770

624

504

292(19)

13780

5840

4000

2800

2322

2000

1555

1270

1070

820

664

536

293(20)

14687

6200

4250

2980

2478

2130

1655

1350

1140

873

707

571

294(21)

15641

6500

4550

3170

2630

2260

1758

1440

1220

929

752

607

295(22)

16655

7180

4815

3380

2790

2400

1869

1530

1290

988

799

645

296(23)

17730

7500

5100

3580

2980

2560

1987

1620

1370

1050

849

686

297(24)

18866

7960

5450

3820

3160

2720

2110

1720

1460

1110

902

728

298(25)

20070

8360

5830

4050

3350

2880

2239

1830

1550

1180

958

773

299(26)

21336

8920

6140

4280

3558

3060

2390

1940

1640

1260

1020

821

300(27)

22679

9560

6520

4550

3770

3240

2520

2060

1740

1330

1080

871

301(28)

24098

10180

6900

4900

4000

3440

2690

2190

1850

1410

1140

923

302(29)

25596

10550

7350

5110

4240

3650

2840

2320

1960

1500

1210

978

303(30)

27242

11400

7780

5420

4500

3870

3000

2460

2080

1590

1284

1040

304(31)

288561

12180

8260

5770

4760

4100

3180

2600

2200

1680

1360

1100

305(32)

30622

12800

8720

6100

5030

4330

3360

2750

2330

1780

1440

1160

306(33)

32490

13520

9280

6450

5325

4600

3540

2910

2460

1880

1520

1230

307(34)

34462

14310

9820

6820

5600

4860

3760

3080

2610

1990

1610

1300

308(35)

36548

15220

10360

7200

5920

5140

3980

3260

2760

2100

1700

1370

309(36)

38742

16100

10950

7660

6280

5450

4200

3440

2910

2220

1800

1450

310(37)

41067

17040

11600

8040

6640

5740

4360

3640

3080

2350

1900

1530

311(38)

43519

18150

12220

8560

7010

6080

4690

3840

3250

2480

2000

1620

312(39)

46107

19150

12890

9020

7400

6400

4960

4050

3430

2620

2120

1710

313(40)

48835

20200

13600

9510

7910

6760

5220

4280

3620

2760

2230

1800

314(41)

51719

21350

14350

10040

8320

7100

5530

4520

3820

2920

2360

1900

315(42)

54770

22450

15130

10600

8790

7540

5840

4760

4030

3070

2480

2010

316(43)

57986

23720

15950

11120

9350

8060

6249

5020

4240

3240

2620

2110

317(44)

613851

25100

16800

11715

9750

8290

6437

5290

4470

3410

2760

2230

318(45)

64980

26400

17700

12400

10550

8740

6760

5570

4710

3600

2910

2350

319(46)

68769

27600

18680

12900

10800

9230

7150

5870

4960

3790

3060

2470

320(47)

72780

29200

19650

13680

11320

9740

7550

6180

5220

3980

3220

2600

321(48)

77020

30600

20370

14400

12000

10030

7960

6500

5490

4190

3900

2730

322(49)

81498

32370

21700

15140

12500

10080

8360

6840

5780

4410

3560

2880

323(50)

86236

34000

22700

15800

13200

11030

8800

7190

6080

4640

3750

3020
