ШНЕКИ БУРОВЫЕ
И ДОЛОТА ЛОПАСТНЫЕ К НИМ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 24328-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством химического и нефтяного машиностроения
ИСПОЛНИТЕЛИ
Н.П. Уманчик, Л.С. Мирзоян, М.Н. Проскурников, Л.Г. Сигаева
ВНЕСЕН Министерством химического и нефтяного машиностроения
Зам. министра Л.С. Гликман
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам 28 июля 1980 г. № 3855
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШНЕКИ БУРОВЫЕ И ДОЛОТА ЛОПАСТНЫЕ К НИМ Типы и основные размеры Screw drills and
vane bits for them. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 28 июля 1980 г. № 3855 срок действия установлен
с 01.01. 1982 г.
до 01.01. 1992 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шнеки и лопастные долота для бурения скважин на воду.
2. Шнеки должны изготовляться типов: 1 - без проходного отверстия; 2 - с проходным отверстием.
3. Основные размеры шнеков должны соответствовать указанным на черт. 1 - 3 и в табл. 1, 2.

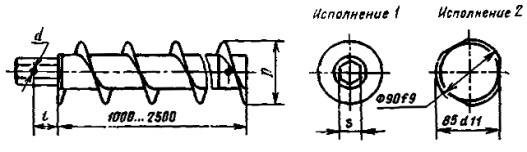

Тип 1
Черт. 1
Таблица 1
Размеры в мм
|
Исполнение |
D |
d (пред. откл. H11) |
S (пред. откл. d11) |
l (пред. откл. ±0,25) |
||
|
Номин. |
Пред. откл. |
|||||
|
ШБ-135 |
1 |
135 |
+2 |
24 |
55 |
52 |
|
ШБ-150 |
150 |
+3 |
||||
|
ШБ-180 |
180 |
|||||
|
ШБ-200 |
200 |
+5 |
27 |
60 |
55 |
|
|
ШБ-300 |
300 |
|||||
|
ШБ-300У |
2 |
30 |
- |
95 |
||
Пример условного обозначения шнека типа 1, исполнения 1, наружным диаметром D = 135 мм:
Шнек ШБ-135 ГОСТ 24328-80

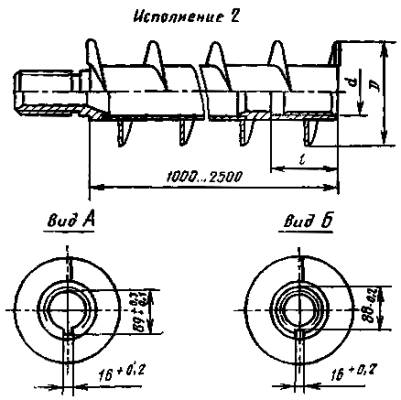

Тип 2
Черт. 2
Условное обозначение шнека типа 2, исполнения 1:
Шнек ШС-200 ГОСТ 24328-80
Таблица 2
Размеры в мм
|
D (пред. откл. +2) |
l |
Резьба d |
|
|
ШС-80 |
80 |
56 |
Сп. 32×6 |
|
ШС-100 |
100 |
63 |
Сп. 40×8 |
Пример условного обозначения шнека типа 2, исполнения 2, наружным диаметром D = 80 мм:
Шнек ШС-80 ГОСТ 24328-80
4. Долота должны изготовляться типов: 1 - с соединением при помощи многогранника; 2 - с резьбовым соединением.
5. Основные размеры долот должны соответствовать указанным на черт. 3, 4 и в табл. 3, 4.

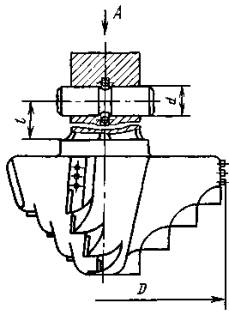

Тип 1
Черт. 3
Таблица 3
Размеры в мм
|
Исполнение |
D (пред. откл. +0,8) |
d (пред. откл. Н11) |
S (пред. откл. d11) |
l (пред. откл. ±0,25) |
|
|
ДБШ-135 |
1 |
151 |
24 |
55 |
52 |
|
ДБШ-150 |
165 |
||||
|
ДБШ-180 |
198 |
||||
|
ДБШ-200 |
215 |
27 |
60 |
55 |
|
|
ДБШ-300 |
320 |
||||
|
ДБШ-300У |
2 |
30 |
- |
95 |
Пример условного обозначения долота типа 1, исполнения 1 к шнеку наружным диаметром D = 135 мм для бурения плотных глин (П):
Долото ДБШ-135 П ГОСТ 24328-80

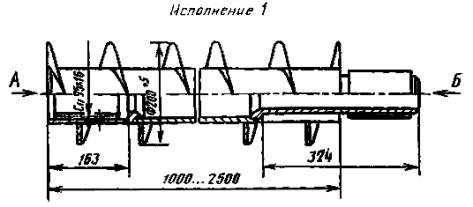

Тип 2
Черт. 4
Таблица 4
Размеры в мм
|
D (пред. откл. +0,8) |
D |
l |
Резьба d |
||
|
Номин. |
Пред. откл. |
||||
|
ДРШ-80 |
90 |
80 |
+2 |
56 |
Сп. 32×6 |
|
ДРШ-100 |
110 |
100 |
63 |
Сп. 40×8 |
|
|
ДРШ-200 |
215 |
200 |
+5 |
163 |
Сп. 95×16 |
Пример условного обозначения долота типа 2 к шнеку наружным диаметром D1 = 80 мм для бурения мягких пород (М):
Долото ДРШ-80 М ГОСТ 24328-80
6. Размеры профиля резьбы должны соответствовать указанным на черт. 5 и в табл. 5.
|
Наружная резьба
|
Внутренняя резьба
|
Черт. 5
Таблица 5
Размеры в мм
|
Р |
Наружная резьба |
Внутренняя резьба |
||||||||||
|
d (Пред. откл. -0,1 -0,2) |
Р1 |
d0 |
d' |
Р2 |
d0' |
|||||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||
|
Сп. 32×6 |
6 |
32 |
3,0 |
-0,1 -0,2 |
28 |
-0,1 |
32 |
+0,2 +0,1 |
3,0 |
+ 0,2 +0,1 |
28 |
+0,2 +0,1 |
|
Сп. 40×8 |
8 |
40 |
4,0 |
36 |
-0,2 |
40 |
4,0 |
36 |
||||
|
Сп. 95×16* |
16 |
95 |
8,1 |
+0,25 |
83 |
-0,1 -0,3 |
95 |
+0,3 +0,1 |
8,25 |
+0,3 |
83 |
+0,3 +0,1 |
_______
* Левая резьба
