ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЦЕНТРЫ ОБРАБАТЫВАЮЩИЕ
КООРДИНАТНО-РЕВОЛЬВЕРНЫЕ
С ЧИСЛОВЫМ ПРОГРАММНЫМ
УПРАВЛЕНИЕМ
ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ 24225-87
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЦЕНТРЫ ОБРАБАТЫВАЮЩИЕ КООРДИНАТНО-РЕВОЛЬВЕРНЫЕ С ЧИСЛОВЫМ ПРОГРАММНЫМ УПРАВЛЕНИЕМ Параметры и размеры NC coordinate turret cutting centers. Parameters and dimensions |
ГОСТ |
Срок действия с 01.01.89
до 01.01.94
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на координатно-револьверные обрабатывающие центры с числовым программным управлением (далее центры), предназначенные для получения плоских деталей из листового материала путем последовательного осуществления операций (позиционной вырубки, контурной пробивки, обрубки углов и вырубки по наружному контуру, кернения, зачистки гребешков высеченного контура фрезерованием, нарезания резьбы от М3 до М6 в пробитых отверстиях), и устанавливает требования к центрам, изготавливаемым для нужд народного хозяйства и на экспорт.

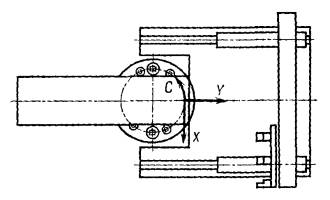

1. Параметры и размеры центров, обозначение и направление осей координат указаны на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию центров.
Размеры, мм
|
Нормы |
|||||||
|
Номинальное усилие, кН (тс) |
100 (10) |
160 (16) |
400 (40) |
630 (63) |
|||
|
Наибольшая частота ходов ползуна, мин-1, не менее |
непрерывных |
400 |
300; 400* |
250; 320* |
|||
|
одиночных |
200 |
150; 200* |
125; 160* |
||||
|
Наибольшие размеры обрабатываемого листа |
Толщина |
2 |
6 |
8 |
|||
|
Ширина |
800 |
1000 |
1600 |
||||
|
Длина |
без перехвата |
800 |
1000 |
||||
|
с перехватом |
1600 |
1800 |
|||||
|
Число позиций инструмента в револьверной головке, шт., не менее |
20 |
26 |
28 |
||||
|
Дискретность задания перемещения |
X, Y, мм |
0,01; 0,02* |
|||||
|
С, не более |
0,1° |
||||||
|
Наибольшая скорость перемещения заготовки, м/мин |
40 |
40; 80* |
40; 60* |
||||
|
Шаг контурной пробивки |
0,5 - 4,0 |
||||||
|
Точность координат пробиваемых отверстий на 1000 мм длины измерения |
± 0,10 |
± 0,15; ± 0,125* |
± 0,20; ± 0,15* |
||||
|
Точность высеченного и зачищенного контура |
± 0,3 |
||||||
|
Наибольший диаметр пробиваемого отверстия за один ход ползуна |
70 |
90 |
120 |
||||
|
Расстояние от уровня пола до плоскости подачи материала, не более |
1100 |
||||||
|
Удельная масса Kм, кг/(кН × м2), не более** |
160 |
65 |
32 |
24 |
|||
|
Удельный расход электроэнергии Kэ, кВт/(кН × мин-1), не более** |
0,8 × 10-3 |
0,4 × 10-3 |
0,3 × 10-3 |
||||
* С 01.01.91.
**
где М - масса центра (без средств автоматизации загрузки заготовок и выгрузки готовых деталей с координатного стола), кг;
Р - номинальное усилие центра, кН;
F - наибольшая площадь обрабатываемого листа без перехвата, м2;
N - установленная мощность электродвигателей, кВт;
n - частота одиночных ходов ползуна, мин-1.
2. Управление центрами должно обеспечивать следующие режимы работы: автоматический, работа по кадрам, ручной проворот ползуна, наладка.
3. Программное управление центрами должно быть контурным и имеющим возможность встраивания в систему более высокого уровня.
4. Револьверные головки должны быть оснащены на каждой позиции индивидуальными прижимами-съемниками заготовки.
5. Центры, оснащенные дополнительным инструментальным магазином и механизмом автоматической смены инструмента в револьверной головке, допускается комплектовать револьверными головками с меньшим числом позиций.
6. По требованию потребителя центры должны быть оснащены средствами автоматизации загрузки заготовок и выгрузки готовых деталей с координатного стола и устройством для нарезания резьбы от М3 до М6 в пробитых отверстиях.
7. Центры должны изготавливаться с устройством удаления стружки из зоны фрезерования.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
ИСПОЛНИТЕЛИ
И.С. Калениченко, канд. техн. наук; В.К. Белильцев; В.А. Мельник, канд. техн. наук; С.Б. Челищев, канд. техн. наук (руководитель темы); А.Д. Сафонов; В.Ю. Качалова; В.Т. Первых
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.12.87 № 4599
3. Срок проверки - 1992 г.; периодичность проверки 5 лет
4. ВЗАМЕН ГОСТ 24225-80.
