ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ВОЗДУШНИКИ
Конструкция
ГОСТ 24200-80
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВОЗДУШНИКИ Конструкция Plug cocks. Design and basic dimensions |
ГОСТ |
(Измененная редакция, Изм. № 2).
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на воздушники, применяемые для спуска воздуха из стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 2).

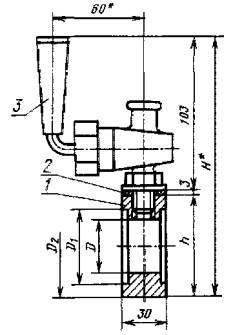

2. Конструкция и основные размеры воздушников должны соответствовать указанным на черт. 1 и в табл. 1.
* Размеры для справок.
1 - корпус; 2 - прокладка; 3 - кран Dу 10, исполнение 2 ГОСТ 22595-77
Черт. 1
Таблица 1
Размеры в мм
|
Условный проход Dу |
Наружный диаметр трубы Dн |
D |
D1 |
D2 |
h |
H |
Масса, кг, не более |
|
40 |
45 |
37 |
54 |
62 |
65 |
171 |
0,76 |
|
50 |
67 |
57 |
77 |
88 |
90 |
196 |
1,12 |
Пример условного обозначения воздушника для трубы наружным диаметром Dн = 45 мм:
Воздушник 45 ГОСТ 24200-80

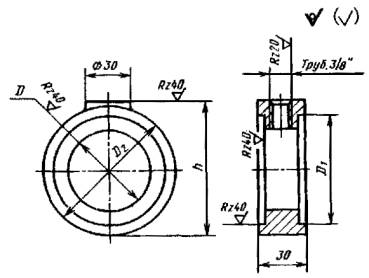

3. Конструкция и основные размеры корпуса должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
Условный проход Dу |
Наружный диаметр трубы Dн |
D |
D1 |
D2 |
h |
Масса, кг, не более |
|
40 |
45 |
37 |
54 |
62 |
65 |
0,44 |
|
50 |
67 |
57 |
77 |
88 |
90 |
0,80 |
Пример условного обозначения корпуса для трубы наружным диаметром Dн = 45 мм:
Корпус 45 ГОСТ 24200-80
4. Конструкция и основные размеры прокладок должны соответствовать указанным на черт. 3.
Масса 0,002 кг, не более.
Черт. 3
Пример условного обозначения прокладки для трубы наружным диаметром Dн = 45 мм:
Прокладка 45 ГОСТ 24200-80
5. Детали воздушника должны быть изготовлены:
корпус - из чугуна марки СЧ 15 по ГОСТ 1412-85;
прокладка - из резины по рабочим чертежам, утвержденным в установленном порядке.
6. Технические требования - по ГОСТ 24201-80.
7. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Условное обозначение |
Код ОКП и контрольное число |
|
|
воздушника |
прокладки |
|
|
45 |
- |
48 3474 2201 01 |
|
50 |
- |
48 3474 2202 00 |
|
- |
45 |
25 3167 0806 01 |
(Введено дополнительно, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки - 1 квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 22595-77 |
|
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 156
