ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРОНШТЕЙНЫ Конструкция Brackets. Design and basic dimensions |
ГОСТ |
(Измененная редакция, Изм. № 2).
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кронштейны, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
2. Кронштейны должны быть изготовлены двух типов:
1 - для крепления стеклянных трубопроводов;
2 - для крепления стеклянных трубопроводов в теплицах и холодильниках.
Кронштейны типа 1 должны изготовляться 4-х исполнений;
кронштейны типа 2 - 2-х исполнений:
1 - кронштейн ОВН - для крепления стеклянных трубопроводов кровельного обогрева в теплицах;
2 - кронштейны ТХН - для крепления потолочных и пристенных батарей из стеклянных труб холодильников.

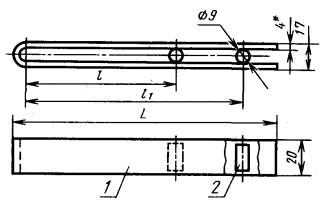

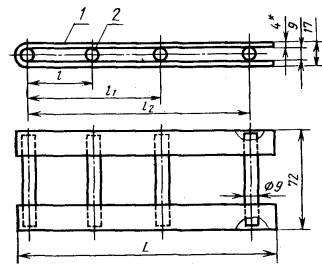

3. Конструкция и основные размеры кронштейнов типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Тип 1
Исполнение 1
Исполнение 2
Исполнение 3
Исполнение 4
* Размер для справок.
1 - скоба; 2 - распорка
Тип 2
Исполнение 1
Исполнение 2
Черт. 1
Таблица 1
Размеры в мм
|
l |
l1 |
l2 |
Число скоб |
Число распорок |
Масса, кг. не более |
||||||||||||
|
для исполнения |
для исполнения |
||||||||||||||||
|
1, 2 |
3, 4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
||||
|
180 |
150 |
- |
- |
- |
1 |
2 |
2 |
4 |
1 |
2 |
- |
2 |
0,29 |
0,54 |
0,27 |
0,60 |
|
|
350 |
300 |
- |
- |
- |
- |
0,51 |
0,98 |
0,49 |
1,10 |
||||||||
|
450 |
430 |
- |
- |
2 |
3 |
- |
0,60 |
1,25 |
0,60 |
1,25 |
|||||||
|
600 |
450 |
- |
- |
- |
- |
3 |
- |
1,63 |
0,80 |
1,70 |
|||||||
|
750 |
600 |
- |
- |
- |
- |
- |
- |
2,03 |
- |
2,10 |
|||||||
|
900 |
750 |
- |
- |
- |
4 |
- |
4 |
- |
2,40 |
- |
2,60 |
||||||
|
1050 |
900 |
- |
- |
- |
- |
- |
2,78 |
- |
2,90 |
||||||||
Пример условного обозначения кронштейна длиной L = 450 мм, исполнения Тип 1, из стали марки Ст3кп:
Кронштейн 1-1-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Кронштейн 1-1-450-С ГОСТ 24198-80
То же, исполнения 2, из стали марки Ст3кп:
Кронштейн 1-2-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Кронштейн 1-2-450-С ГОСТ 24198-80
То же, исполнения 3, из стали марки Ст3кп:
Кронштейн 1-3-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Кронштейн 1-3-450-С ГОСТ 24198-80
То же, исполнения 4, из стали марки Ст3кп:
Кронштейн 1-4-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Кронштейн 1-4-450-С ГОСТ 24198-80
1 - 3. (Измененная редакция, Изм. № 2).

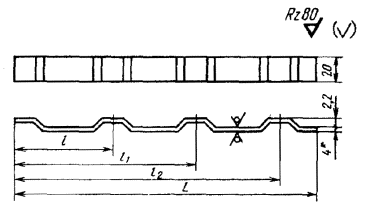

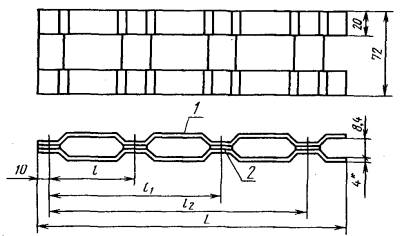

4. Конструкция и основные размеры скоб должны соответствовать указанным на черт. 2 и в табл. 2.
Исполнение 1, 2
Исполнение 3
Исполнение 4
Черт. 2
Таблица 2
Размеры в мм
|
l |
11 |
l2 |
Масса, кг, не более |
|||
|
для исполнения |
||||||
|
1, 2 |
3 |
4 |
||||
|
180 |
160 |
- |
- |
0,23 |
0,14 |
0,13 |
|
350 |
310 |
- |
- |
0,45 |
0,25 |
0,24 |
|
450 |
- |
- |
0,57 |
0,30 |
0,29 |
|
|
600 |
460 |
- |
0,76 |
0,40 |
0,39 |
|
|
750 |
610 |
- |
0,95 |
- |
0,49 |
|
|
900 |
760 |
1,14 |
- |
0,59 |
||
|
1050 |
910 |
1,33 |
- |
0,68 |
||
Пример условного обозначения скобы кронштейна длиной L = 450 мм, исполнения 1, 2, из стали марки Ст3кп:
Скоба 450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Скоба 450-С ГОСТ 24198-80
То же, исполнения 3 из стали марки Ст3кп:
Скоба 3-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Скоба 3-450-С ГОСТ 24198-80
То же, исполнения 4 из стали марки Ст3кп:
Скоба 4-450 ГОСТ 24198-80
То же, из стали марки Ст3сп:
Скоба 4-450-С ГОСТ 24198-80

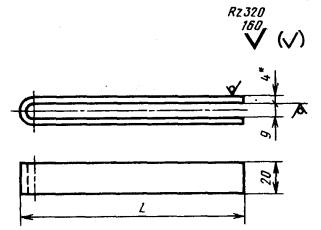

5. Конструкция и основные размеры распорок (исполнения 3, 4) должны соответствовать указанным на черт. 3.
Масса 0,05 кг, не более
Черт. 3

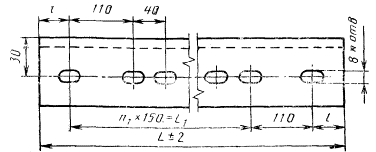

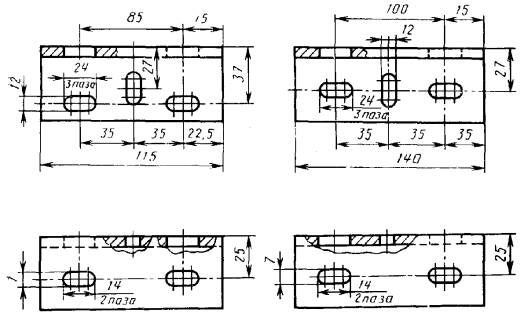

5а. Конструкция и основные размеры кронштейнов типа 2 должны соответствовать указанным на черт. 4 и в табл. 3.
Таблица 3
Размеры в мм
|
Для трубы Dу |
L |
L1 |
l |
11 |
l2 |
п |
n1 |
Масса, кг, не более |
|
|
1 |
40 |
115 |
- |
35 |
22,5 |
85 |
- |
- |
0,46 |
|
50 |
140 |
- |
45 |
35,0 |
110 |
- |
- |
0,57 |
|
|
2 |
- |
500 |
300 |
- |
- |
6 |
2 |
1,87 |
|
|
- |
800 |
600 |
- |
- |
10 |
4 |
3,00 |
||
|
- |
950 |
300 |
- |
- |
6 |
2 |
3,55 |
||
|
- |
1500 |
300 |
- |
- |
5,60 |
||||
|
- |
1800 |
1650 |
20 |
- |
- |
24 |
11 |
6,76 |
|
|
- |
1850 |
1650 |
45 |
- |
- |
6,94 |
|||
|
- |
2300 |
2100 |
- |
- |
30 |
14 |
8,60 |
||
|
- |
2750 |
2550 |
- |
- |
36 |
17 |
10,00 |
||
|
- |
2900 |
2700 |
- |
- |
38 |
18 |
10,70 |
||
|
- |
3200 |
3000 |
- |
- |
42 |
20 |
12,00 |
||
|
- |
3500 |
3300 |
- |
- |
46 |
22 |
13,00 |
||
|
- |
3800 |
3600 |
- |
- |
50 |
24 |
14,00 |
||
|
- |
4100 |
3900 |
- |
- |
54 |
26 |
15,20 |
Пример условного обозначения кронштейна исполнения 1, длиной L = 115 мм:
Кронштейн 1-115 ГОСТ 24198-80
То же, исполнения 2 длиной L = 500 мм:
Кронштейн 2-500 ГОСТ 24198-80
(Введен дополнительно, Изм. № 2).
6. Материал кронштейнов - сталь марки Ст3кп или Ст3сп по ГОСТ 380-88.
(Измененная редакция, Изм. № 2).
7. Технические требования - по ГОСТ 24201-80.
8. Коды ОКП приведены в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Условное обозначение кронштейна |
Код ОКП и контрольное число |
|
1-1-180 |
48 3475 0001 09 |
|
1-1-180-С |
48 3475 0002 09 |
|
1-2-180 |
48 3475 0003 08 |
|
1-2-180-С |
48 3475 0004 07 |
|
1-3-180 |
48 3475 0005 06 |
|
1-3-180-С |
48 3475 0006 05 |
|
1-4-180 |
48 3475 0007 04 |
|
1-4-180-С |
48 3475 0008 03 |
|
1-1-350 |
48 3475 0009 02 |
|
1-1-350-С |
48 3475 0011 08 |
|
1-2-350 |
48 3475 0012 07 |
|
1-2-350-С |
48 3475 0013 06 |
|
1-3-350 |
48 3475 0014 05 |
|
1-3-350-С |
48 3475 0015 04 |
|
1-4-350 |
48 3475 0016 03 |
|
1-4-350-С |
48 3475 0017 02 |
|
1-1-450 |
48 3475 0018 01 |
|
1-1-450-С |
48 3475 0019 00 |
|
1-2-450 |
48 3475 0021 06 |
|
1-2-450-С |
48 3475 0022 05 |
|
1-3-450 |
48 3475 0023 04 |
|
1-3-450-С |
48 3475 0024 03 |
|
1-4-450 |
48 3475 0025 02 |
|
1-4-450-С |
48 3475 0026 01 |
|
1-2-600 |
48 3475 0027 00 |
|
1-2-600-С |
48 3475 0028 03 |
|
1-3-600 |
48 3475 0029 09 |
|
1-3-600-С |
48 3475 0031 04 |
|
1-4-600 |
48 3475 0032 03 |
|
1-4-600-С |
48 3475 0033 02 |
|
1-2-750 |
48 3475 0034 01 |
|
1-2-750-С |
48 3475 0035 00 |
|
1-4-750 |
48 3475 0036 00 |
|
1-4-750-С |
48 3475 0037 09 |
|
1-2-900 |
48 3475 0038 08 |
|
1-2-900-С |
48 3475 0039 07 |
|
1-4-900 |
48 3475 0041 02 |
|
1-4-900-С |
48 3475 0042 01 |
|
1-2-1050 |
48 3475 0043 00 |
|
1-2-1050-С |
48 3475 0044 08 |
|
1-4-1050 |
48 3475 0045 09 |
|
1-4-1050-С |
48 3475 0046 08 |
|
1-115 |
48 3475 0049 05 |
|
1-140 |
48 3475 0051 00 |
|
2-500 |
48 3475 6001 08 |
|
2-800 |
48 3475 6002 07 |
|
2-950 |
48 3475 6003 06 |
|
2-1500 |
48 3475 6004 05 |
|
2-1800 |
48 3475 6005 04 |
|
2-1850 |
48 3475 6006 03 |
|
2-2300 |
48 3475 6007 02 |
|
2-2750 |
48 3475 6008 01 |
|
2-2900 |
48 3475 6009 00 |
|
2-3200 |
48 3475 6001 06 |
|
2-3500 |
48 3475 6012 05 |
|
2-3800 |
48 3475 6013 04 |
|
2-4100 |
48 3475 6014 03 |
(Измененная редакция, Изм. № 1, 2).
