ГОСТ 24197-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ШАЙБЫ КВАДРАТНЫЕ

Конструкция





Москва
Стандартинформ
2006





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ КВАДРАТНЫЕ

Конструкция

Square washers.
Design and basic dimensions

ГОСТ
24197-80

Дата введения 01.07.81

1. Настоящий стандарт распространяется на квадратные шайбы, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

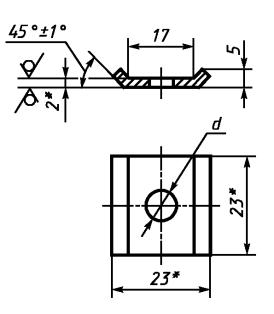

2. Конструкция и основные размеры квадратных шайб должны соответствовать указанным на чертеже и в таблице.

___________

* Размеры для справок.

Размеры в мм

Номинальный диаметр резьбы болта

d

Масса, кг, не более

М6

6,6

0,009

М8

9,0

0,008

Пример условного обозначения квадратной шайбы под болт М6 из стали марки Ст3кп:

Шайба 6 ГОСТ 24197-80

То же, из стали марки Ст3сп:

Шайба 6-С ГОСТ 24197-80

3. Материал шайб - сталь марки Ст3кп или Ст3сп по ГОСТ 380.

4. Технические требования - по ГОСТ 24201.

5. Коды ОКП приведены в приложении.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Условное обозначение шайбы

Код ОКП и контрольное число

6

48 3474 2001 07

6-С

48 3474 2002 06

8

48 3474 2003 05

8-С

48 3474 2004 04

(Введено дополнительно, Изм. № 1).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15929-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 380-94

3

ГОСТ 24201-80

4

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 28.01.88 № 156.

6. ИЗДАНИЕ с Изменением № 1, 2, утвержденными в январе 1988 г., октябре 1990 г. (ИУС 4-88, 2-91)
