ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПЛАСТИНЫ ИЗ БЫСТРОРЕЖУЩЕЙ
СТАЛИ К РЕЗЦАМ

ФОРМЫ И РАЗМЕРЫ



ГОСТ 2379-77





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва - 1985





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ К РЕЗЦАМ

Формы и размеры

HSS tool tips. Shapes and dimensions

ГОСТ
2379-77*

Взамен

ГОСТ 2379-67

* Переиздание (август 1985 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., декабре 1984 г. (ИУС 6-82, 3-85)

Постановлением Государственного комитета стандартов Совета Министров СССР от 16 марта 1977 г. № 653 срок введения установлен

с 01.07.78

Несоблюдение стандарта преследуется по закону

1. Пластины из быстрорежущей стали для резцов должны изготовляться форм, указанных в табл. 1.

Таблица 1

Форма пластин

Форма пластин

Форма пластин

обозначение

эскиз

обозначение

эскиз

обозначение

эскиз

41

44

47

43

45

48

49

57

63

50

58

64

53

59

65

54

60

66

55

61

-

-

56

62

2. Размеры пластин должны соответствовать указанным на черт. 1 - 22 и в табл. 2 - 23.

Форма 41 (черт. 1, табл. 2)

Черт. 1

Таблица 2

Номера пластин

l

b

s

4101

10

10

5

4102

12

4103

16

12

6

4104

20

16

8

4105

25

20

10

4106

32

25

12

4107

40

30

16

Форма 43 (черт. 2, табл. 3)

Правая

Левая

Черт. 2

Таблица 3

мм

Номера пластин

l

b

s

Правые

Левые

4301

4302

10

10

5

4303

4304

12

4305

4306

16

12

6

4307

4308

20

16

6

4309

4310

25

20

10

4311

4312

32

25

12

4313

4314

40

30

16

Форма 44 (черт. 3, табл. 4)

Черт. 3

Таблица 4

мм

Номера пластин

l

b

s

т

Правые

Левые

4401

4402

12

10

5

7

4403

4404

16

12

6

9

4405

4406

20

16

8

12

4407

4408

25

20

10

14

4409

4410

32

24

12

16

4411

4412

40

30

16

22

Форма 45 (черт. 4, табл. 5)

Черт. 4

Таблица 5

мм

Ном ара пластин

l

b

s

т

Правые

Левые

4501

4502

12

10

6

6

4503

4504

16

12

8

7

4505

4506

20

16

10

9

4507

4508

6

Форма 47 (черт. 5, табл. 6)

Черт. 5

Таблица 6

мм

Номера пластин

l

b

s

4702

8

18

6

4703

10

20

8

Форма 48 (черт. 6, табл. 7)

Черт. 6

Таблица 7

мм

Номера пластин

l

b

s

l1

4801

12

14

6

2,0

4802

16

16

8

2,5

4803

20

20

10

4804

25

25

12

3,5

4805

32

30

14

4806

40

40

16

Форма 49 (черт. 7, табл. 8)

Черт. 7

Таблица 8

мм

Номера пластин

l

b

s

4901

4

15

3

4902

5

4

4903

6

18

5

4904

8

20

б

4905

10

25

8

4906

12

28

10

4907

15

12

Форма 50 (черт. 8, табл. 9)

Черт. 8

Таблица 9

мм

Номера пластин

l

b

s

Правые

Левые

5001

5002

10

12

5

5003

5004

12

16

6

5005

5006

16

20

8

5007

5008

20

25

10

5009

5010

25

32

12

5011

5012

30

40

14

Форма 53 (черт. 9, табл. 10)

Черт. 9

Таблица 10

мм

Номера пластин

l

b

s

5311

20

7

6

5301

9

8

5302

11

5304

13

10

5305

25

15

5306

17

12

5307

30

19

14

5308

35

21

16

5309

25

5310

29

Форма 54 (черт. 10, табл. 11)

Черт. 10

Таблица 11

мм

Номера пластин

l

b

s

5401

20

12

12

5402

25

16

16

5403

30

20

20

5404

40

25

25

5405

30

32

Форма 55 (черт. 11, табл. 12)

Черт. 11

Таблица 12

мм

Номера пластин

l

l1

b

s

5501

6

1.0

15

4

5502

8

2,7

18

6

5503

10

3,4

20

8

5504

12

4,1

5505

16

5,3

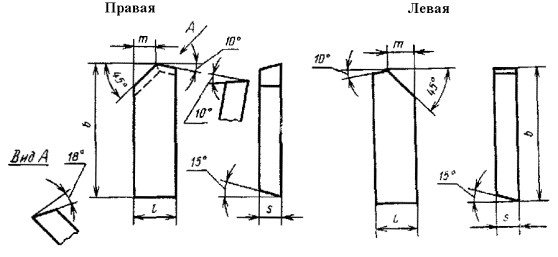

Форма 56 (черт. 12, табл. 13)

Черт. 12

Таблица 13

мм

Номера пластин

l

b

s

т

Правые

Левые

5601

5602

12

40

6

7

5603

5604

20

12

5605

5606

16

50

8

9

5607

5608

20

60

10

12

5609

5610

10

30

6

6

5611

5612

16

40

6

9

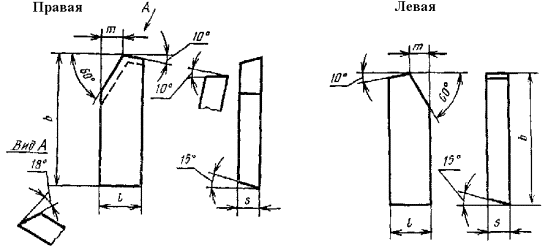

Форма 57 (черт. 13, табл. 14)

Черт. 13

Таблица 14

мм

Номера пластин

l

b

s

т

Правые

Левые

5701

5702

12

40

6

6

5703

5704

20

9

5705

5706

16

50

8

7

5707

5708

20

60

10

9

5709

5710

10

30

6

4,5

5711

5712

16

40

6

7

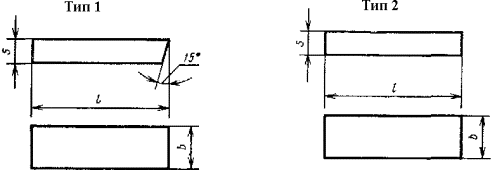

Форма 58 (черт. 14, табл. 15)

Черт. 14

Таблица 15

мм

Номера пластин

Типы пластин

l

b

s

5801

1

40

12

6

5802

1

20

5803

1

16

8

5804

1

50

20

10

5805

2

5

5806

2

60

25

6

5807

2

32

8

5808

1

30

10

6

5809

1

30

16

6

Форма 59 (черт. 15, табл. 16)

Черт. 15

Таблица 16

мм

Номера пластин

l

b

s

5901

40

20

6

5902

16

8

5903

50

20

10

Форма 60 (черт. 16, табл. 17)

Черт. 16

Таблица 17

мм

Номера пластин

l

b

s

b1

6001

40

12

6

2,5

6002

50

16

8

6003

4,0

6004

60

20

10

6005

6,0

6006

25

12

10,0

Форма 61 (черт. 17, табл. 18)

Черт. 17

Таблица 18

мм

Номера пластин

l

b

s

т

6101

40

10

6

1,5

6102

12

3,0

6103

50

16

8

4,0

6104

60

20

10

5,0

Форма 62 (черт. 18, табл. 19)

Черт. 18

Таблица 19

мм

Номера пластин

l

b

b1

s

т

6201

40

12

1,0

6

3

6202

1,5

4

6203

50

16

2,0

8

6204

3,0

5

6205

60

20

4,1

10

6

6206

5,3

8

6207

25

6,8

12

6208

8,2

10

Форма 63 (черт. 19, табл. 20)

Черт. 19

Таблица 20

мм

Номера пластин

l

b

s

6301

25

40

8

6302

32

50

6303

42

65

10

6304

48

80

12

Форма 64 (черт. 20, табл. 21)

Черт. 20

Таблица 21

мм

Номера пластин

l

b

s

т

6401

25

40

8

8

6402

32

50

10

6403

42

65

10

12

6404

48

80

12

15

Форма 65 (черт. 21, табл. 22)

Черт. 21

* Размер для справок.

Таблица 22

мм

Номера пластин

l

b

s

r

6501

12

20

5

2,0

6502

14

25

6

6503

17

30

8

2,5

6504

22

40

10

6505

26

50

12

Форма 66 (черт. 22, табл. 23)

Черт. 22

Таблица 23

мм

Номера пластин

l

b

s

6601

14

12

4

6602

16

10

6603

18

16

5

6604

20

12

6605

22

18

8

6606

25

16

6607

30

20

Пример условного обозначения пластины формы 41 из быстрорежущей стали марки Р6М5:

Пластина 4105-Р6М5 ГОСТ 2379-77.

(Измененная редакция, Изм. № 1, 2).

3. Пластины толщиной s = 6 мм и более изготавливаются с задними углами.

4. Примерное назначение пластин и размеры сечений резцов указаны в рекомендуемом приложении.

5. Пластины должны быть изготовлены из быстрорежущей стали по ГОСТ 19265-73.

6. Предельные отклонения размеров

b, l, s - по h15, остальных - по ±.

7. Предельные отклонения на величины главных углов в плане, а также задних углов не должны превышать ±2°.

8. Параметры шероховатости передней, задней и опорной поверхностей Rа £ 5,0 мкм - по ГОСТ 2789-73.

9. Вогнутость или выпуклость пластин по широким опорным поверхностям не должны превышать следующих величин, мм:

Пластины размером до 18..................................... 0,12

»              »          св. 18 до 30.......................... 0,16

»              »          св. 30.................................... 0,20

10. Пластины, изготовленные из стали, содержащей кобальт, должны маркироваться буквой К.

11. Упаковка и транспортирование - по ГОСТ 18088-83. Срок действия консервации - 1 год по ГОСТ 9.014-78.

5 - 11. (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРИМЕРНОЕ НАЗНАЧЕНИЕ ПЛАСТИН И РАЗМЕРЫ СЕЧЕНИЙ РЕЗЦОВ

Обозначение форм

Номера пластин

Сечения резцов

Назначение пластин

41

4101

16×10

Для токарных проходных отогнутых, проходных упорных и строгальных чистовых резцов

4102

16×10; 20×12

4103

20×12; 25×16

4104

25×16; 32×20

4105

32×20; 40×25

4106

40×25; 50×32

4107

63×40

43

4301; 4302

16×10

Для токарных и строгальных подрезных резцов

4303; 4304

20×12

4305; 4306

25×16

4307; 4308

32×20

4309; 4310

40×25

4311; 4312

50×32

4313; 4314

63×40

44

4401; 4402

20×12

Для токарных и строгальных проходных резцов с j = 45°

4403; 4404

25×16

4405; 4406

32×20

4407; 4408

40×25

4409; 4410

50×32

4411; 4412

63×40

45

4501; 4502

20×12

Для токарных проходных резцов с j = 60°

4503; 4504

25×16

4505; 4506

32×20

4507; 4508

20×20

47

4702

20×20

Для токарных резьбовых резцов

4703

25×25

48

4801

20×12

Для строгальных двухсторонних и фасонных резцов

4802

25×16

4803

32×20

4804

40×25

4805

50×32

4806

63×40

49

4901

12×12; 16×10

Для токарных отрезных, канавочных и строгальных отрезных-прорезных резцов

4902

20×12; 25×16

4903

25×16; 32×20

4904

25×16; 32×20; 40×25

4905

32×20; 50×32

4906

32×20; 40×25; 50×32

4907

50×32

50

5001; 5002

20×12

К токарным фасочным резцам и строгальным резцам для обработки пазов типа «ласточкин хвост»

5003; 5004

25×16

5005; 5006

30×20

5007; 5008

40×25

5009; 5010

50×32

5011; 5012

63×40

53

5311

20×20

К долбежным прорезным резцам и долбежным резцам для обработки шпоночных пазов

5301

20×12; 25×25

5302

25×16; 20×20; 25×25

5304

25×16; 20×20; 32×32

5305

32×20; 25×25; 32×32

5306

32×20; 25×25

5307

40×25; 32×32

5308

50×32; 32×32; 40×40

5309

50×32

5310

63×40

54

5401

20×12

Для долбежных проходных двухсторонних резцов

5402

25×16

5403

32×20

5404

40×25

5405

50×32

55

5501

20×25; 25×25

Для токарных резьбовых резцов

5502

20×20

5503

25×25

5504

20×20

5505

25×25

56

5601; 5602

20×12

Для токарных проходных прямых резцов с j = 45°

5603; 5604

20×20

5605; 5606

25×16

5607; 5608

32×20

57

5701; 5702

20×12

Для токарных проходных прямых резцов с j = 60°

5703; 5704

20×20

5705; 5706

25×16

5707; 5708

32×20

58

5801

20×12

Для токарных проходных прямых с j = 75° и j = 90° радиусных и галтельных резцов

5802

20×20

5803

25×16

5804

32×20

5805

20×12

Для токарных отрезных резцов

5806

25×16

5807

32×20

59

5901

20×20

Для токарных фасочно-прорезных двухсторонних резцов

5902

25×16

5903

32×20

60

6001

20×12

К токарным канавочным резцам для проточки под выход резца и шлифовального круга

6002

25×16

6003

25×16

6004

32×20

6005

32×20

6006

40×25

61

6101

16×10

Для токарных резьбовых резцов

6102

20×12

6103

25×16

6104

32×20

62

6201

20×12

Для токарных резьбовых резцов

6202

6203

25×16

6204

6205

32×20

6206

6207

40×25

6208

63

6301

32×32

К строгальным чистовым резцам для симметричных призматических направляющих

6302

40×40

6303

50×50

6304

63×63

64

6401

32×32

К строгальным чистовым резцам для несимметричных призматических направляющих

6402

40×40

6403

50×50

6404

63×63

65

6501

20×20

Для строгальных канавочных отогнутых резцов

6502

25×25

6503

32×32

6504

40×40

6505

50×50

66

6601

20×16; 25×16

Для токарных проходных резцов в качестве стружколомов

6602

25×20; 32×20

6603

25×20; 32×20

6604

32×25

6605

32×25; 40×25

6606

40×25; 40×32; 50×32

6607

50×40







© 2013 Ёшкин Кот :-)
