МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЫКИ В СИСТЕМАХ ПЕРЕДАЧИ ДАННЫХ

Термины и определения

Joints in systems of data transmission.

Terms and definitions

ГОСТ
23633-79

Постановлением Государственного комитета СССР по стандартам от 21 мая 1979 г. № 1790 дата введения установлена

с 01.07.80

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения понятий в области стыков в системах передачи данных.

Термины, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп».

Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском и английском языках.

В стандарте имеется приложение, содержащее пример структурной схемы системы передачи данных, в которую входят стандартизуемые стыки.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.

Термин

Определение

1. Стык устройств передачи сигнала данных

Стык

Ндп. Интерфейс

Joint

Место соединения устройств передачи сигнала данных, входящих в состав системы передачи данных

2. Электрический стык устройств передачи сигнала данных

Электрический стык

Electrical joint

Стык устройств передачи сигнала данных, через который устанавливается электрическое взаимодействие между этими устройствами

3. Акустический стык устройств передачи сигнала данных

Акустический стык

Acoustic joint

Стык устройств передачи сигнала данных, через который устанавливается акустическое взаимодействие между этими устройствами

4. Аналоговый электрический стык устройств передачи сигнала данных

Аналоговый электрический стык

Analog electrical joint

Электрический стык устройств передачи сигнала данных, предназначенный для передачи аналогового электрического сигнала данных

5. Аналоговый акустический стык устройств передачи сигнала данных

Аналоговый акустический стык

Analog acoustic joint

Акустический стык устройств передачи сигнала данных, предназначенный для передачи аналогового акустического сигнала данных

6. Дискретный электрический стык устройств передачи сигнала данных

Дискретный электрический стык

Электрический стык устройств передачи сигнала данных, предназначенный для передачи дискретного электрического сигнала данных

7. Дискретный акустический стык устройств передачи сигнала данных

Дискретный акустический стык

Акустический стык устройств передачи сигнала данных, предназначенный для передачи дискретного акустического сигнала данных

8. Цифровой электрический стык устройств передачи сигнала данных

Цифровой электрический стык

Digital electrical joint

Электрический стык устройств передачи сигнала данных, предназначенный для передачи цифрового электрического сигнала данных

9. Цифровой акустический стык устройств передачи сигнала данных

Цифровой акустический стык

Digital acoustic joint

Акустический стык устройств передачи сигнала данных, предназначенный для передачи цифрового акустического сигнала данных

10. Последовательный стык устройств передачи сигнала данных

Последовательный стык

Serial joint

Стык устройств передачи сигнала данных, характеризующийся последовательной передачей сигнала данных.

Примечание. В зависимости от вида передаваемых сигналов данных последовательному стыку присваивается соответствующее название, например, аналоговый последовательный стык устройств передачи сигнала данных

11. Параллельный стык устройств передачи сигнала данных

Параллельный стык

Parallel joint

Стык устройств передачи сигнала данных, характеризующийся параллельной передачей сигнала данных.

Примечание. В зависимости от вида передаваемых сигналов данных параллельному стыку присваивается соответствующее название, например, аналоговый параллельный стык устройств передачи сигнала данных

12. Двухточечный стык устройств передачи сигнала данных

Двухточечный стык

Point-to-point joint

Стык устройств передачи сигнала данных, через который могут взаимодействовать только два устройства

13. Многоточечный стык устройств передачи сигнала данных

Многоточечный стык

Multipoint joint

Стык устройств передачи сигнала данных, через который могут взаимодействовать несколько устройств

14. Рабочий стык устройств передачи сигнала данных

Рабочий стык

Working joint

Стык устройств передачи сигнала данных, через который осуществляется их рабочее взаимодействие, не связанное с контролем и измерением значений показателей качества функционирования этих устройств

15. Контрольный стык устройств передачи сигнала данных

Контрольный стык

Test joint

Стык устройств передачи сигнала данных, через который осуществляется взаимодействие между проверяемым и контрольно-измерительным или обслуживающим устройствами, для определения степени соответствия значений показателей качества функционирования проверяемого устройства установленным требованиям.

Стык устройств передачи сигнала данных, для которого унифицированы вид, число и назначение соединительных цепей или среды распространения сигналов, а также параметры сигналов, передаваемых по этим цепям

16. Унифицированный стык устройств передачи сигнала данных

Унифицированный стык

Unified joint

-

17. Стандартный стык устройств передачи сигнала данных

Стандартный стык

Standard joint

Стык устройств передачи сигнала данных, для которого стандартизованы вид, число и назначение соединительных цепей или среды распространения сигналов, а также параметры сигналов, передаваемых по этим цепям

18. Канальный стык устройств передачи сигнала данных

Канальный стык

Channel joint

Стык устройств передачи сигнала данных, через который осуществляется взаимодействие между каналом электросвязи или каналом передачи сигналов электросвязи, с одной стороны, и устройством преобразования сигнала данных - с другой.

Примечание. В зависимости от вида передаваемых сигналов данных канальному стыку присваивается соответствующее название, например, цифровой канальный стык устройств передачи сигнала данных

19. Преобразовательный стык устройств передачи сигнала данных

Преобразовательный стык

Ндп. Модельный стык

Conversion joint

Стык устройств передачи сигнала данных, через который осуществляется взаимодействие между устройством преобразования сигнала данных и одним из следующих устройств: устройством управления устройства ввода данных, устройством управления устройства вывода данных, устройством защиты сигнала данных от ошибок, аппаратурой объединения или аппаратурой разделения сигналов данных и мультиплексором передачи этих сигналов

20. Защитный стык устройств передачи сигнала данных

Защитный стык

Error control joint

Стык устройств передачи сигнала данных, через который осуществляется взаимодействие между устройством защиты сигнала данных от ошибок и одним из следующих устройств: устройством управления устройства ввода данных, устройством управления вывода данных, аппаратурой объединения или аппаратурой разделения сигналов данных и мультиплексором передачи этих сигналов

21. Мультиплексорный стык устройств передачи сигнала данных

Мультиплексорный стык

Multiplexer joint

Стык устройств передачи сигнала данных, через который осуществляется взаимодействие между мультиплексором передачи сигналов данных и цифровой электронной вычислительной машиной, специализированной для работы в узлах коммутации сети передачи данных.

Примечание. В зависимости от вида передаваемых сигналов мультиплексорному стыку присваивается соответствующее название, например, цифровой мультиплексорный стык устройств передачи сигнала данных

22. Линейный стык устройств передачи сигнала данных

Линейный стык

Line joint

Стык устройств передачи сигнала данных, характеризующийся использованием в качестве взаимодействующих устройств только линии передачи сигналов электросвязи и устройства преобразования сигнала данных.

Примечание. Линейному стыку устройств передачи сигнала данных присваивается название в зависимости от вида линии и используемого сигнала, например, биимпульсный физический линейный стык устройств передачи сигнала данных

23. Аппаратный стык устройств передачи сигнала данных

Аппаратный стык

Apparatus joint

Стык устройств передачи сигнала данных, через который осуществляется взаимодействие между устройством преобразования сигнала данных и одном из следующих соединенных с каналом вторичной сети устройств: телефонным или видеотелефонным аппаратом, телевизионным приемником, телевизионной передающей камерой.

Примечание. В зависимости от вида используемого аппарата аппаратному стыку присваивается соответствующее название, например, телефонный аппаратный стык устройств передачи сигнала данных

КАНАЛЬНЫЕ СТЫКИ УСТРОЙСТВ ПЕРЕДАЧИ СИГНАЛА ДАННЫХ

24. Телеграфный стык устройств передачи сигнала данных

Телеграфный стык

Telegraph joint

Канальный стык устройств передачи сигнала данных, характеризующийся использованием в качестве взаимодействующих устройств только телеграфного канала связи и телеграфного устройства преобразования сигнала данных

25. Тональный стык устройств передачи сигнала данных

Тональный стык

Telephone joint

Аналоговый канальный стык устройств передачи сигнала данных, характеризующийся использованием в качестве взаимодействующих устройств только аналогового телефонного канала электросвязи или аналогового канала передачи сигналов электросвязи и аналогового телефонного устройства преобразования сигнала данных

26. Основной цифровой стык устройств передачи сигнала данных

Основной цифровой стык

Digital channel joint

Цифровой канальный стык устройств передачи сигнала данных, характеризующийся использованием в качестве взаимодействующих устройств только основного цифрового канала электросвязи или основного цифрового канала передачи сигналов электросвязи и цифрового устройства преобразования сигнала данных

27. Широкополосный стык устройств передачи сигнала данных

Широкополосный стык

Wide band joint

Аналоговый канальный стык устройств передачи сигнала данных, характеризующийся использованием в качестве взаимодействующих устройств только широкополосного канала передачи сигналов электросвязи и широкополосного устройства преобразования сигнала данных.

Примечание. Широкополосному стыку присваивается название в зависимости от вида широкополосного канала, например, первичный широкополосный стык устройств передачи сигнала данных

МУЛЬТИПЛЕКСОРНЫЕ СТЫКИ УСТРОЙСТВ ПЕРЕДАЧИ СИГНАЛА ДАННЫХ

28. Подканальный мультиплексорный стык устройств передачи сигнала данных

Подканальный стык

Subchannel multiplexer joint

Цифровой мультиплексорный стык устройств передачи сигнала данных, характеризующийся использованием при работе с цифровой электронной вычислительной машиной отдельных подканалов ее канала ввода-вывода

29. Магистральный мультиплексорный стык устройств передачи сигнала данных

Магистральный стык

Trunking multiplexer joint

Цифровой мультиплексорный стык устройств передачи сигнала данных, характеризующийся использованием при работе с цифровой электронной вычислительной машиной магистрального способа соединения с ее отдельными функциональными частями

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ

Интерфейс

1

Стык

1

Стык акустический

3

Стык аналоговый акустический

5

Стык аналоговый электрический

4

Стык аппаратный

23

Стык двухточечный

12

Стык дискретный акустический

7

Стык дискретный электрический

6

Стык защитный

20

Стык канальный

18

Стык контрольный

15

Стык линейный

22

Стык магистральный

29

Стык многоточечный

13

Стык модемный

19

Стык мультиплексорный

21

Стык основной цифровой

26

Стык параллельный

11

Стык подканальный

28

Стык последовательный

10

Стык преобразовательный

19

Стык рабочий

14

Стык стандартный

17

Стык телеграфный

24

Стык тональный

25

Стык унифицированный

16

Стык цифровой акустический

9

Стык цифровой электрический

8

Стык широкополосный

27

Стык электрический

2

Стык устройств передачи сигнала данных

1

Стык устройств передачи сигнала данных акустический

3

Стык устройств передачи сигнала данных аналоговый акустический

5

Стык устройств передачи сигнала данных аналоговый электрический

4

Стык устройств передачи сигнала данных аппаратный

23

Стык устройств передачи сигнала данных двухточечный

12

Стык устройств передачи сигнала данных дискретный акустический

7

Стык устройств передачи сигнала данных дискретный электрический

6

Стык устройств передачи сигнала данных защитный

20

Стык устройств передачи сигнала данных канальный

18

Стык устройств передачи сигнала данных контрольный

15

Стык устройств передачи сигнала данных линейный

28

Стык устройств передачи сигнала данных магистральный мультиплексорный

29

Стык устройств передачи сигнала данных многоточечный

13

Стык устройств передачи сигнала данных мультиплексорный

21

Стык устройств передачи сигнала данных основной цифровой

26

Стык устройств передачи сигнала данных параллельный

11

Стык устройств передачи сигнала данных подканальный мультиплексорный

28

Стык устройств передачи сигнала данных последовательный

10

Стык устройств передачи сигнала данных преобразовательный

19

Стык устройств передачи сигнала данных рабочий

14

Стык устройств передачи сигнала данных стандартный

17

Стык устройств передачи сигнала данных телеграфный

24

Стык устройств передачи сигнала данных тональный

25

Стык устройств передачи сигнала данных унифицированный

16

Стык устройств передачи сигнала данных цифровой акустический

9

Стык устройств передачи сигнала данных цифровой электрический

8

Стык устройств передачи сигнала данных широкополосный

27

Стык устройств передачи сигнала данных электрический

2

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Acoustic joint

3

Analog acoustic joint

5

Analog electrical joint

4

Apparatus joint

23

Channel joint

18

Conversion joint

19

Digital acoustic joint

9

Digital channel joint

26

Digital electrical joint

8

Electrical joint

2

Error control joint

20

Joint

1

Line joint

22

Multiplexer joint

21

Multipoint joint

13

Parallel joint

11

Point-to-point joint

12

Serial joint

10

Standard joint

17

Subchannel multiplexer joint

28

Telegraph joint

24

Telephone joint

25

Test joint

15

Trunking multiplexer joint

29

Unified joint

16

Wide band joint

27

Working joint

14


ПРИЛОЖЕНИЕ

Справочное

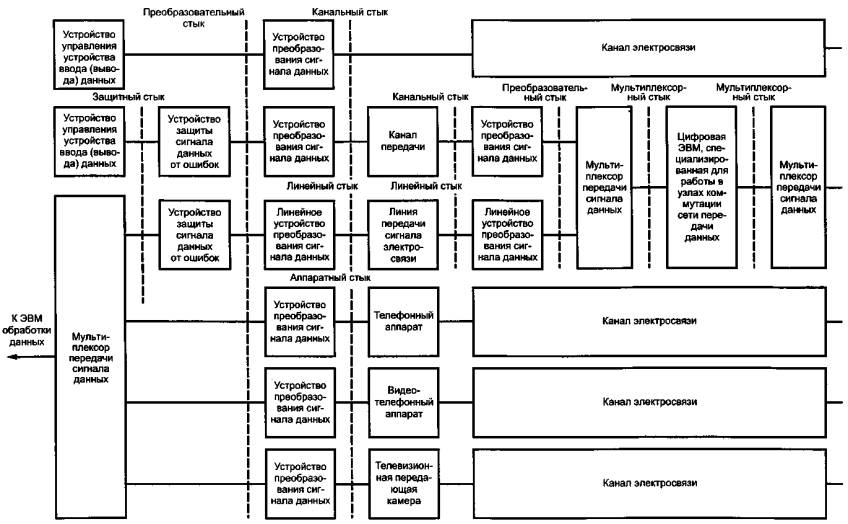

Пример структурной схемы системы передачи данных, содержащей стандартизуемые стыки
