ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ
ШТИФТОВЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23598-79
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ ШТИФТОВЫЕ Конструкция и размеры Pin
cable lugs. |
ГОСТ |
Дата введения 01.07.81
Настоящий стандарт распространяется на штифтовые кабельные наконечники, предназначенные для оконцевания жил проводов и кабелей при присоединении к гнездовым выводам электротехнических устройств и зажимам.
Стандарт устанавливает конструкцию и размеры кабельных наконечников, закрепляемых на медных жилах сечением 25 - 240 мм2 опрессовкой и на алюминиевых жилах сечением 16 - 240 мм2 опрессовкой или сваркой.
Требования пп. 1 - 6 являются обязательными, остальные требования настоящего стандарта - рекомендуемые. Необходимость применения рекомендуемых показателей определяют изготовитель и потребитель при заключении договора.
(Измененная редакция, Изм. № 3).
2. Наконечники должны изготовляться следующих исполнений: по материалу - из меди, из алюминиевого сплава, медно-алюминиевые, по конструкции зажимной части - прямые, отогнутые.
3. Конструкция, размеры, маркировка и масса медных наконечников должны соответствовать указанным на черт. 1 и в табл. 1.
4. Конструкция, размеры, маркировка и масса наконечников из алюминиевого сплава, закрепляемых на жилах сваркой, должны соответствовать указанным на черт. 2 и в табл. 2.
5. Конструкция, размеры, маркировка и масса наконечников из алюминиевого сплава, закрепляемых на жилах опрессовкой, должны соответствовать указанным на черт. 1 и в табл. 3.
3 - 5. (Измененная редакция, Изм. № 2).
6. Конструкция, размеры, маркировка и масса медно-алюминиевых наконечников должны соответствовать указанным на черт. 3 и в табл. 4.

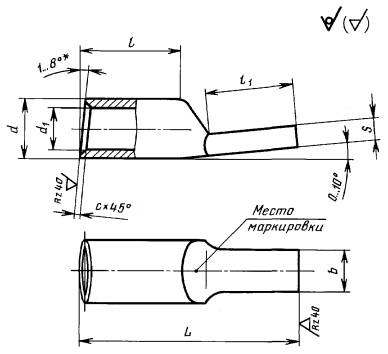

Наконечник прямой

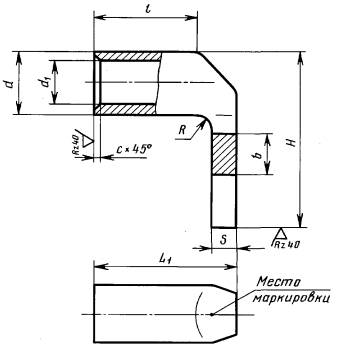

Наконечник отогнутый
Черт. 1
* Допустимая утяжка.
Таблица 1
Размеры в мм
|
Код ОКП |
d |
d1 |
L |
L1 |
l |
l1 |
Н |
b |
s = R |
с |
Масса 1000 шт., кг, не более |
|
|
25-8-М-В1 25-8-О-М-В1 |
34 4982 1111 34 4982 1121 |
11 |
8 |
53 |
30 |
20 |
22 |
37 |
8 |
3,5 |
0,75 |
16,0 |
|
35-10-М-В1 35-10-О-М-В1 |
34 4982 1131 34 4982 1141 |
13 |
10 |
58 |
35 |
25 |
40 |
5,0 |
22,0 |
|||
|
50-11-М-В1 50-11-О-М-В1 |
34 4982 1151 34 4982 1161 |
14 |
11 |
63 |
25 |
45 |
10 |
29,0 |
||||
|
70-13-М-В1 70-13-О-М-В1 |
34 4982 1171 34 4982 1181 |
16 |
13 |
73 |
40 |
28 |
32 |
55 |
12 |
6,0 |
1,00 |
47,0 |
|
95-15-М-В1 95-15-О-М-В1 |
34 4982 1191 34 4982 1201 |
19 |
15 |
78 |
46 |
36 |
58 |
14 |
7,0 |
70,0 |
||
|
120-17-М-В1 120-17-О-М-В1 |
34 4982 1211 34 4982 1221 |
22 |
17 |
88 |
50 |
62 |
16 |
8,0 |
1,50 |
100,0 |
||
|
150-19-М-В1 150-19-О-М-В1 |
34 4982 1231 34 4982 1241 |
25 |
19 |
95 |
55 |
40 |
75 |
18 |
10,0 |
160,0 |
||
|
185-21-М-В1 185-21-О-М-В1 |
34 4982 1251 34 4982 1261 |
27 |
21 |
98 |
60 |
38 |
78 |
20 |
180,0 |
|||
|
240-24-М-В1 240-24-О-М-В1 |
34 4982 1271 34 4982 1281 |
32 |
24 |
102 |
65 |
85 |
12,0 |
2,0 |
250,0 |

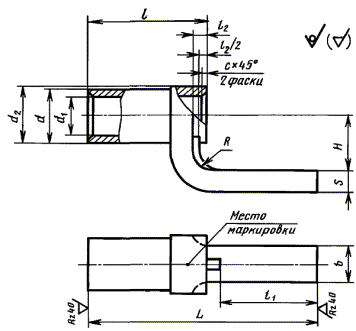

Наконечник прямой

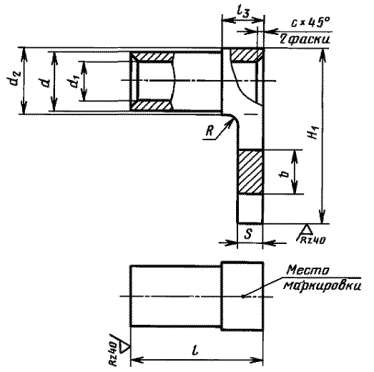

Наконечник отогнутый
Черт. 2
Таблица 2
Размеры в мм
|
Код ОКП |
d |
d1 |
d2 |
L |
l |
l1 |
l2 |
H |
l3 |
h1 |
s = R |
b |
с |
Масса 1000 шт., кг, не более |
|
|
16-5,4-С-УХЛ3 16-5,4-О-С-УХЛ3 |
34 4984 3011 34 4984 3021 |
9,0 |
5,4 |
9,4 |
44 |
22 |
22 |
4 |
10 |
7,0 |
35 |
3,0 |
8 |
1,0 |
4,5 |
|
25-8-С-УХЛ3 25-8-О-С-УХЛ3 |
34 4984 3031 34 4984 3041 |
11,5 |
8,0 |
12,6 |
48 |
25 |
11 |
7,5 |
38 |
3,5 |
10 |
7,0 |
|||
|
35-8-С-УХЛ3 35-8-О-С-УХЛ3 |
34 4984 3051 34 4984 3061 |
8,0 |
40 |
4,0 |
|
10,5 |
|||||||||
|
50-12-С-УХЛ3 50-12-О-С-УХЛ3 |
34 4984 3071 34 4984 3081 |
|
|
|
58 |
30 |
27 |
14 |
9,5 |
48 |
5,5 |
12 |
15,5 |
||
|
70-12-С-УХЛ3 70-12-О-С-УХЛ3 |
34 4984 3091 34 4984 3101 |
15,5 |
12,0 |
16,6 |
65 |
34 |
10,0 |
55 |
6,0 |
15 |
20,0 |
||||
|
95-16-С-УХЛ3 95-16-О-С-УХЛ3 |
34 4984 3111 34 4984 3121 |
20,0 |
16,0 |
21,0 |
67 |
32 |
35 |
5 |
18 |
13,0 |
60 |
8,0 |
27,0 |
||
|
120-16-С-УХЛ3 120-16-О-С-УХЛ3 |
34 4984 3131 34 4984 3141 |
70 |
37 |
15,0 |
65 |
10,0 |
1,5 |
33,5 |
|||||||
|
150-19-С-УХЛ3 150-19-О-С-УХЛ3 |
34 4984 3151 34 4984 3161 |
23,0 |
19,0 |
25,0 |
85 |
38 |
45 |
19 |
75 |
18 |
44,5 |
||||
|
185-19-С-УХЛ3 185-19-О-С-УХЛ3 |
34 4984 3171 34 4984 3181 |
88 |
48 |
17,0 |
78 |
12,0 |
54,0 |
||||||||
|
240-22-С-УХЛ3 240-22-О-С-УХЛ3 |
34 4984 3191 34 4984 3201 |
27,0 |
22,0 |
28,5 |
92 |
44 |
7 |
21 |
20,0 |
82 |
13,0 |
22 |
73,5 |
Примечание. Допускается изготавливать наконечники штамповкой без выступающей части хвостовика.
Таблица 3
Размеры в мм
|
Код ОКП |
d |
d1 |
L |
L1 |
l |
l1 |
Н |
b |
s = R |
с |
Масса 1000 шт., кг, не более |
|
|
16-5,3-С-УХЛ3 16-5,3-О-С-УХЛ3 |
34 4984 3211 34 4984 3221 |
10 |
5,3 |
60 |
36 |
30 |
22 |
35 |
8 |
3,0 |
1,0 |
4,7 |
|
25-7,1-С-УХЛ3 25-7,1-О-С-УХЛ3 |
34 4984 3231 34 4984 3241 |
12 |
7,1 |
62 |
39 |
32 |
38 |
10 |
3,5 |
9,5 |
||
|
35-8-С-УХЛ3 35-8-О-С-УХЛ3 |
34 4984 3251 34 4984 3261 |
14 |
8,0 |
40 |
40 |
12 |
4,0 |
14,0 |
||||
|
50-9-С-УХЛ3 50-9-О-С-УХЛ3 |
34 4984 3271 34 4984 3281 |
16 |
9,0 |
73 |
48 |
36 |
25 |
48 |
5,5 |
19,5 |
||
|
70-11-С-УХЛ3 70-11-О-С-УХЛ3 |
34 4984 3291 34 4984 3301 |
18 |
11,0 |
85 |
52 |
40 |
32 |
56 |
|
6,0 |
28,0 |
|
|
70-12-С-УХЛ3 70-12-О-С-УХЛ3 |
34 4984 3311 34 4984 3321 |
12,0 |
27,5 |
|||||||||
|
95-13-С-УХЛ3 95-13-О-С-УХЛ3 |
34 4984 3331 34 4984 3341 |
20 |
13,0 |
90 |
58 |
42 |
58 |
15 |
8,0 |
1,5 |
34,0 |
|
|
120-14-С-УХЛ3 120-14-О-С-УХЛ3 |
34 4984 3351 34 4984 3361 |
22 |
14,0 |
102 |
|
50 |
65 |
|
|
47,5 |
||
|
150-16-С-УХЛ3 150-16-О-С-УХЛ3 |
34 4984 3371 34 4984 3381 |
24 |
16,0 |
110 |
70 |
|
75 |
|
10,0 |
59,5 |
||
|
150-17-С-УХЛ3 150-17-О-С-УХЛ3 |
34 4984 3391 34 4984 3401 |
|
17,0 |
|
|
40 |
|
18 |
|
58,5 |
||
|
185-18-С-УХЛ3 185-18-О-С-УХЛ3 |
34 4984 3411 34 4984 3421 |
26 |
18,0 |
115 |
75 |
80 |
12,0 |
67,5 |
||||
|
185-19-С-УХЛ3 185-19-О-С-УХЛ3 |
34 4984 3431 34 4984 3441 |
19,0 |
66,5 |
|||||||||
|
240-20-С-УХЛ3 240-20-О-С-УХЛ3 |
34 4984 3451 34 4984 3461 |
28 |
20,0 |
125 |
82 |
55 |
85 |
22 |
13,0 |
96,0 |
||
|
240-22-С-УХЛ3 240-22-О-С-УХЛ3 |
34 4984 3471 34 4984 3481 |
30 |
22,0 |
130 |
88 |
60 |
100,0 |
* Размер для справок.

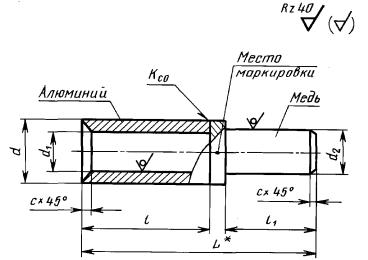

Черт. 3
Таблица 4
Размеры в мм
|
Код ОКП |
d |
d1 |
d2 |
L |
l ± 2 |
l1 |
с |
Масса 1000 шт., кг, не более |
|
|
16-5,3-МА-УХЛ3 16-5,3-МА-Т2 |
34 4985 0311 34 4985 0312 |
10 |
5,3 (5,4) |
6 |
55 |
30 |
22 |
1,0 |
15,0 |
|
25-7,1-МА-УХЛ3 25-7,1-МА-Т2 |
34 4985 0321 34 4985 0322 |
12 |
7,1 (7,0) |
8 |
58 |
32 |
25,0 |
||
|
35-8-МА-УХЛ3 35-8-МА-Т2 |
34 4985 0331 34 4985 0332 |
14 |
8,0 |
9 |
32,0 |
||||
|
50-9-МА-УХЛ3 50-9-МА-Т2 |
34 4985 0341 34 4985 0342 |
16 |
9,0 |
11 |
65 |
36 |
25 |
50,0 |
|
|
70-11-МА-УХЛ3 70-11-МА-Т2 |
34 4985 0351 34 4985 0352 |
18 |
11,0 |
13 |
76 |
40 |
32 |
62,0 |
|
|
70-12-МА-УХЛ3 70-12-МА-Т2 |
34 4985 0361 34 4985 0362 |
12,0 |
59,5 |
||||||
|
95-13-МА-УХЛ3 95-13-МА-Т2 |
34 4985 0371 34 4985 0372 |
20 |
13,0 |
14 |
78 |
42 |
1,5 |
72,0 |
|
|
120-14-МА-УХЛ3 120-14-МА-Т2 |
34 4985 0381 34 4985 0382 |
22 |
14,0 |
16 |
85 |
50 |
98,0 |
||
|
150-16-МА-УХЛ3 150-16-МА-Т2 |
34 4985 0391 34 4985 0392 |
24 |
16,0 |
18 |
95 |
40 |
158,0 |
||
|
150-17-МА-УХЛ3 150-17-МА-Т2 |
34 4985 0401 34 4985 0402 |
17,0 |
145,0 |
||||||
|
185-18-МА-УХЛ3 185-18-МА-Т2 |
34 4985 0411 34 4985 0412 |
26 |
18,0 |
20 |
190,0 |
||||
|
185-19-МА-УХЛ3 185-19-МА-Т2 |
34 4985 0421 34 4985 0422 |
19,0 |
175,0 |
||||||
|
240-20-МА-УХЛ3 240-20-МА-Т2 |
34 4985 0431 34 4985 0432 |
28 |
20,0 |
100 |
55 |
225,0 |
|||
|
240-22-МА-УХЛ3 240-22-МА-Т2 |
34 4985 0441 34 4985 0442 |
30 |
22,0 |
105 |
60 |
240,0 |
Примечание. Размеры, приведенные в скобках, допускается применять при изготовлении наконечников из труб тянутых или катаных из алюминиевого сплава марки АД1М по технической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 1, 2).
7. Наконечники должны изготавливаться из материалов, указанных в табл. 5. Зажимная часть и хвостовик наконечника из алюминиевого сплава могут изготавливаться из материала с различными механическими свойствами (композитные наконечники).
Таблица 5
|
Материал наконечника |
|
|
Медный |
Труба тянутая. Медь марки М2 по ГОСТ 617 |
|
Из алюминиевого сплава |
Алюминиевый сплав АД31 или АВМ по ГОСТ 4784, или алюминиевый сплав со следующими физико-механическими свойствами: - временное сопротивление разрыву - не менее 20·107 Па; - удельное электрическое сопротивление при температуре 20 °С - не более 3,5·10-8 Ом·м Содержание компонентов или примесей, не более: - медь - 0,1 %; - железо - 0,5 %; - кремний - 2,0 % |
|
Медно-алюминиевые |
Труба круглая тянутая по ГОСТ 18475 или из алюминиевого сплава марки АДМ или АД1М, пруток по ГОСТ 1535 из меди марки M1 |
Примечания:
1. Для композитных наконечников временное сопротивление разрыву материала хвостовика (7 - 12)·107 Па.
2. Для медно-алюминиевых наконечников допускается применять трубы тянутые или катаные из алюминиевого сплава марки АД1М по технической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. № 1).
8. Остальные технические требования к наконечникам должны соответствовать требованиям ГОСТ 23981.
Отношение начального электрического сопротивления сварного соединения медно-алюминиевого наконечника к электрическому сопротивлению участка алюминиевой части наконечника, длина которого равна длине контактного соединения, не должно превышать 1, метод контроля - по ГОСТ 17441.
(Измененная редакция, Изм. № 1, 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственный комитетом СССР по стандартам
РАЗРАБОТЧИКИ
А.С. Елистратова, Т.Г. Изюмова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.04.79 № 1550
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 4784-74 |
|
5. Проверен в 1991 г. Постановлением Госстандарта от 14.06.91 № 871 снято ограничение срока действия
6. ПЕРЕИЗДАНИЕ (ноябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1981 г., январе 1983 г., ноябре 1994 г. (ИУС 10-81, 5-83, 1-95)
