ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИГНАЛЫ УПРАВЛЕНИЯ,
ЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ И МЕТОДЫ ИЗМЕРЕНИЙ
ГОСТ 23595-79
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по стандартам от 26 апреля 1979 г. № 1542 срок действия установлен с 01.07. 1980 г. до 01.07. 1985 г. Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на одночастотные системы сигнализации, предназначенные для передачи сигналов управления, линейных и акустических сигналов на междугородной и внутризоновых телефонных сетях общегосударственной автоматически коммутируемой телефонной сети страны. Стандарт не распространяется на системы сигнализации для ведомственных телефонных сетей и на одночастотные системы сигнализации, не рекомендованные для использования на общегосударственной автоматически коммутируемой телефонной сети страны. Стандарт устанавливает нормы электрических параметров и методы их измерений. Определения терминов, применяемых в стандарте, приведены в справочном приложении. 1. ОБЩИЕ ТРЕБОВАНИЯ1.1. Одночастотная система сигнализации предусматривает состав линейных сигналов, сигналов управления и акустических сигналов, обеспечивающих необходимую и достаточную информацию абоненту при автоматической связи и телефонистке при полуавтоматической связи, а также нормальную работу устройств автоматической коммутации. 1.2. Одночастотная система сигнализации должна использоваться для передачи линейных сигналов, сигналов управления и акустических сигналов на следующих участках сети: на междугородной сети - между узлами (станциями) координатной системы (АМТС-5), между узлами координатной системы и коммутационными узлами с программным управлением АМТС-6, АМТС КЭ, Э, а также может использоваться между коммутационными узлами с программным управлением АМТС-6, АМТС КЭ, Э в соответствии с конкретными условиями проектирования; на внутризоновой сети - между декадно-шаговыми и координатными АТС и АМТС-2, 3, АМТС-5 и коммутационными узлами (станциями) с программным управлением АМТС-6, АМТС КЭ, Э. 1.3. Система передачи сигналов должна обеспечивать надежную передачу сигналов при соединенных друг с другом транзитных участках по тональной частоте (до пяти участков включительно). Коэффициент необнаруженных ошибок при передаче сигналов управления не должен быть более 2 · 10-5 по посылкам на каждом транзитном участке. Среднее количество ложных срабатываний за 10 ч разговора - не более одного. 1.2, 1.3. (Измененная редакция, Изм. № 1, 2). 1.4. Передача линейных сигналов токами тональной частоты должна осуществляться по участкам. (Измененная редакция, Изм. № 2). 1.5. При междугородной и международной связи для обеспечения заданного качества передачи в каналы связи должны включаться эхозаградители (ЭЗ), если время распространения сигналов по каналу в одном направлении превышает 50 мс. Включение ЭЗ осуществляется в точки с относительными уровнями минус 13 дБ в тракте передачи, плюс 4 дБ в тракте приема или в точки с уровнем минус 3,5 дБ в трактах передачи и приема. ЭЗ, включаемые в каналы общегосударственной системы автоматизированной телефонной связи (ОГСТФС), по техническим характеристикам должны удовлетворять требованиям рекомендаций МККТТ G.114, G.115, G.122, G.131, G.161, G.164. При малой нагрузке на ЭЗ (10 - 15 %) следует применять способ постоянного включения ЭЗ в часть исходящего пучка. На входящем пучке должен предусматриваться жесткий способ включения ЭЗ на всем пучке. Сигнал нейтрализации действия ЭЗ должен передаваться перед началом дуплексной передачи информации (такой как передача данных) на частоте 2100 Гц с уровнем не более минус 10 дБмО. Длительность сигнала должна находиться в пределах от 4,5 до 7 с. Время распознавания сигнала должно быть (0,4 ± 0,1) с. При прекращении дуплексной передачи информации на время более 150 мс устройство нейтрализации ЭЗ должно отключаться. (Новая редакция, Изм. № 2). 1.6. Значение энергии сигналов (линейных, управления и акустических) по междугородным каналам в часы наибольшей нагрузки (ЧНН) должно быть не более 36000 мкВтсО для одного направления передачи и 72000 мкВтсО для двух направлений передачи. (Измененная редакция, Изм. № 2). 2. ТРЕБОВАНИЯ К ПАРАМЕТРАМ ЛИНЕЙНЫХ СИГНАЛОВ2.1. В одночастотной системе сигнализации должен применяться частотный способ передачи линейных сигналов с использованием частоты 2600 Гц. 2.2. В одночастотной системе сигнализации должен использоваться состав линейных сигналов, передаваемых между линейными комплектами сигнализации как в прямом, так и в обратном направлениях, приведенный в табл. 1.
(Измененная редакция, Изм. № 1, 2). 2.3. Линейный сигнал «ответ» должен передаваться при максимальном количестве коммутационных участков на сети (до 11) в минимально возможное время. (Новая редакция, Изм. № 2). 2.4. Конструкция и временные параметры линейных сигналов по междугородным каналам должны соответствовать данным, приведенным в табл. 2.
* Время распознавания наличия следующего импульса в серии импульсов. ** Распознается после выдержки сигнала «разъединение» в течение 550 - 850 мс. Примечание. Если в течение выдержки времени 20 - 40 с после начала передачи сигнала «разъединение» не будет принят сигнал «освобождение», то передачу непрерывного сигнала «разъединение» следует прекратить и передать сигнал «разъединение» импульсами длительностью 1000 мс с интервалами 5 мин до получения сигнала «освобождение». В АМТС-5 принята длительность сигнала «занятие» 170 - 260 мс, сигналов «повторный вызов (сброс)», «занято» и «отбой» - длительность импульсов 170 - 230 мс, длительность интервалов 90 - 130 мс. 2.5. Конструкция и временные параметры линейных сигналов по заказно-соединительным линиям должны соответствовать данным, приведенным в табл. 3.
* Время распознавания наличия следующего импульса в серии импульсов. Примечание. Если в течение выдержки времени 20 - 40 с после начала передачи сигнала «разъединение» не будет принят сигнал «освобождение», то передачу непрерывного сигнала «разъединение» следует прекратить и передавать сигнал «разъединение» импульсами длительностью 1000 мс с интервалами 5 мин до получения сигнала «освобождение». В АМТС-5 принята длительность сигналов «запрос АОН и ответ» 170 - 260 мс, сигналов «снятие запроса» и «отбой» - длительность импульсов 170 - 230 мс, длительность интервалов 90 - 130 мс. 2.6. Конструкция и временные параметры линейных сигналов по междугородным соединительным линиям должны соответствовать данным, приведенным в табл. 4.
* Время распознавания наличия следующего импульса в серии импульсов. Примечание. Если в течение выдержки времени 20 - 40 с после начала передачи сигнала «разъединение» не будет принят сигнал «освобождение», то передачу непрерывного сигнала «разъединение» следует прекратить и передавать сигнал «разъединение» импульсами длительностью 1000 мс с интервалом 5 мин до получения сигнала «освобождение». В АМТС-5 принята длительность сигнала «занятие» 170 - 260 мс, сигналов «повторный вызов, «сброс» - длительность импульсов 170 - 230 мс, длительность интервалов 90 - 130 мс. В АМТС-3 длительность сигнала «занятие» (80 + 16) мс, сигналов «набор номера декадный» - длительность импульсов 40 - 90 мс, длительность интервалов 36 - 60 мс. 2.4 - 2.6. (Новая редакция, Изм. № 2). 2.7. При трансляции линейных сигналов через коммутационное оборудование должно предусматриваться разделение разговорного тракта (обрыв тракта) через 50 - 75 мс с момента поступления сигнала. 2.8. Отклонение значения сигнальной частоты от номинального на передаче (в точке минус 13 дБом) не должно быть более 6 Гц. 2.9. Номинальное значение уровня сигнальной частоты должно составлять минус 9,5 дБмО. Отклонение уровня не должно быть более 1 дБ. Примечание. При передаче сигналов «блокировка» допускается снижение уровня на 3 дБ. (Измененная редакция, Изм. № 2). 2.10. Уровень остатков сигнала не должен превышать минус 50 дБмО. 2.11. Приемник линейных сигналов должен принимать сигнал (точка подключения приемника к каналу плюс 4 дБом): в полосе частот 2585 - 2615 Гц; при уровне сигнала на входе приемника в пределах от минус 15 до плюс 4 дБм, при наличии одновременно с сигналом шумов с равномерным энергетическим спектром в полосе частот 0,3 - 3,4 кГц и уровнем, не превышающим минус 35 дБмОп. 2.12. Приемник должен быть защищен от разговорных токов после ответа абонента до разъединения соединения. В одночастотной системе допускается в среднем одно ложное срабатывание с имитацией сигнала длительностью более 100 мс, возникающего в разговорных токах, в течение 10 ч. Примечание. Указанная защита может быть обеспечена применением средств замедления при распознавании сигнала. (Измененная редакция, Изм. № 1). 2.13. Искажения по длительности, которые приемник линейных сигналов совместно с исполнительным элементом может вносить в принимаемые линейные сигналы, не должны превышать 4 мс (при отключенной цепи замедления). При наличии в принимающем устройстве корректора импульсов набора номера требования к искажениям не предъявляются. (Измененная редакция, Изм. № 2). 2.14. Приемник не должен срабатывать при поступлении на вход приемника сигнала: частотой более 2600 ± 100 Гц в диапазоне уровней, указанных в п. 2.11; с уровнем менее минус 26 дБм в полосе частот сигнала 2585 - 2615 Гц. 2.15. Вносимое затухание приемника в разговорный тракт не должно быть более 0,5 дБ в полосе частот 0,3 - 3,4 кГц. 3. ТРЕБОВАНИЯ К ПАРАМЕТРАМ СИГНАЛОВ УПРАВЛЕНИЯ3.1. К сигналам управления относятся электрические сигналы, передаваемые между управляющими устройствами узлов и станций в процессе установления соединения как в прямом, так и в обратном направлении. Состав сигналов управления должен соответствовать рекомендациям ЕАСС в части систем сигнализации на внутризоновой и междугородной сетях. 3.2. Сигналы управления должны передаваться многочастотным самопроверяющим кодом «2 из 6». Сигнальный код «2 из 6» приведен в табл. 5.
3.3. Сигналы управления должны передаваться: на междугородной сети методом «импульсный пакет»; на внутризоновой сети: а) по заказно-соединительным линиям для передачи информации о категории и номере вызывающего абонента от АТС с АОН методом «безынтервальный пакет» (сменно-качественный код); б) по заказно-соединительным линиям для передачи информации о номере вызываемого абонента и категории и номере вызывающего абонента от АТС с промрегистром и с АОН методом «импульсный пакет»; в) по соединительным линиям для передачи номерной информации методом «импульсный челнок». Кроме того, сигналы управления на внутризоновой сети могут передаваться декадным способом. 3.4. На междугородной сети в прямом направлении все управляющие сигналы должны передаваться единым блоком методом «импульсный пакет». Длительность передачи каждого импульса должна находиться в пределах от 40 до 60 мс. Длительность пауз между импульсами должна находиться в пределах от 40 до 60 мс. Время распознавания импульса должно находиться в пределах 20 - 30 мс. 3.5. На междугородной и внутризоновой сетях длительность передачи сигналов управления в обратном направлении должна находиться в пределах от 40 до 60 мс. Время распознавания сигналов должно находиться в пределах от 20 до 30 мс. 3.5а. Способы передачи сигналов управления по междугородной сети при одночастотной системе сигнализации представлены в табл. 5а. Таблица 5а
(Введен дополнительно, Изм. № 2). 3.6. Способы передачи и параметры сигналов управления на участке заказно-соединительных линий (ЗСЛ) представлены в табл. 6.
Примечание. Параметры сигналов управления, передаваемых по внутризоновым сетям многочастотным способом: по методу «импульсный челнок» - длительность посылки 40 - 60 мс, время от конца принимаемых сигналов до начала передачи цифры 60 - 90 мс; по методу «безынтервальный пакет» - длительность посылки 38 - 42 мс». 3.7. Способы передачи и параметры сигналов управления на участке входящих междугородных соединительных линий (СЛМ) представлены в табл. 7.
3.8. Изменение сигнальной частоты относительно номинального значения по междугородным каналам ±0,25 %, по ЗСЛ, СЛМ ±0,5 %. 3.6 - 3.8. (Новая редакция, Изм. № 2). 3.9. Номинальное значение уровня каждой одночастотной составляющей сигнала должно быть минус 7,3 дБмО. 3.10. Допустимое отклонение от номинала уровня каждой одночастотной составляющей сигнала не должно быть более 0,8 дБ. 3.11. Уровень остатков сигнала (на одной частоте) не должен быть более: при передаче двухчастотного сигнала - минус 30 дБмО; в отсутствии передачи - минус 50 дБмО. 3.12. Разница уровней двух передаваемых частот, составляющих сигнал, не должна превышать 0,5 дБ. Разница во времени поступления и снятия одной сигнальной частоты относительно другой - не более 1,0 мс по междугородным каналам и по ЗСЛ, СЛМ. (Новая редакция, Изм. № 2). 3.13. Коэффициент нелинейных искажений не должен быть более 5 %. 3.14. Приемник сигналов управления должен принимать сигнал: при отклонении от номинального значения каждой из частот не более 15 Гц; при абсолютном уровне мощности многочастотного сигнала минус 17,0 ÷ плюс 1,0 дБм по междугородным каналам и минус 17,0 ÷ плюс 3,0 дБм по ЗСЛ, СЛМ; при разнице в уровнях двух сигнальных частот в каждой комбинации не более 5 дБ по междугородным каналам и 3 дБ по ЗСЛ, СЛМ; при наличии одновременно с сигналом шума с равномерным энергетическим спектром в полосе частот 0,3 ÷ 3,4 кГц с уровнем не более минус 35 дБмОп. (Измененная редакция, Изм. № 2). 3.15. Искажения длительности двухчастотного сигнала, вносимые приемником совместно с исполнительным элементом, не должны быть более ±10 мс. 3.16. Приемник не должен срабатывать при поступлении сигнала на вход приемника при: отклонении от номинального значения каждой одночастотной составляющей сигнала в пределах более 100 Гц; при абсолютном уровне мощности каждой сигнальной частоты по междугородным каналам и по ЗСЛ, СЛМ на 13 дБ ниже минимального уровня. (Измененная редакция, Изм. № 2). 3.17. Затухание несогласованности входного сопротивления приемника относительно сопротивления 600 Ом должно быть более 20 дБ. 3.18. Состав сигналов управления на участках междугородной сети приведен в табл. 7а. Таблица 7а
Примечания: 1. Комбинации частот указаны для многочастотного способа передачи. 2. ЗОМС - зональная оконечная междугородная станция. 3. Сигнал «номер принят неправильно» (комбинация 6) выдается при неполном приеме пакета информации, приеме цифры не в коде 2 из 6. Предусматривается однократное повторение передачи пакета. 3.19. Полный состав сигналов управления в прямом направлении при одночастотной системе сигнализации имеет вид KB Сэ Nб Кн, где Кв - сигналы категории вызова, определяющие систему обслуживания вызова и виды связи (автоматический и полуавтоматический) на станциях и узлах междугородной сети; Сэ - сигналы, определяющие условия включения эхозаградителей; Nб - междугородний или зоновый номер вызываемого абонента, служебной АТС, междугородных служб, ведомственных сетей, станций ОГСПД и др.; Кн - сигнал «конец набора». Примечание. На связях со станциями типа АМТС-5 сигналы Сэ не формируются и не передаются. Сигналы управления при такой связи в прямом направлении имеют вид Кв Nб Кн. 3.20. Сигналы управления, передаваемые по ЗСЛ, приведены в табл. 7б. Таблица 7б
Примечание. При приеме комбинации 6 («номер принят неправильно») возможно однократное повторение выдачи пакета. 3.21. Сигналы управления, передаваемые по СЛМ, приведены в табл. 7в. Таблица 7в
Примечания: 1. Из АМТСКЭ, Э в АТСКЭ, Э дополнительно рекомендуется передавать сигнал категории вызова после номера вызываемого абонента («вызов автоматический» - комбинация 14; «вызов полуавтоматический» - комбинация 15). 2. Сигнал «отсутствие приема частотной информации» (комбинация 15) используется при связи АМТСКЭ, Э с АТСКЭ, Э и АТСК-У. 3. Сигнал «окончание установления соединения» (комбинация 4) передается при подключении к вызываемому абоненту. Сигнал «абонент занят» (комбинация 5) передается, если вызываемый абонент недоступен. 3.22. Передача сигнала «запрос АОН» 500 Гц: коэффициент нелинейных искажений не должен быть более 5 %; уровень сигнальной частоты должен быть минус (4,5 ± 0,5) дБмО; отклонение частоты от номинального значения не должно быть более 0,5 %; длительность сигнала должна быть (100 ± 10) мс. 3.18 - 3.22. (Введен дополнительно, Изм. № 2). 4. ТРЕБОВАНИЯ К ПАРАМЕТРАМ АКУСТИЧЕСКИХ СИГНАЛОВ4.1. Акустические сигналы должны передаваться в виде зуммерных сигналов (синусоидальной формы) и механических голосов. 4.2. Акустические сигналы должны передаваться только в обратном направлении. 4.3. На станциях и узлах междугородной сети должен использоваться следующий состав зуммерных сигналов: «ответ станции»; «занято»; «контроль посылки вызова»; «ожидание». 4.4. На станциях и узлах междугородной сети должен использоваться следующий состав механических голосов: «неправильно набран номер»; «вызывайте телефонистку»; «ждите». Примечания: 1. В паузах между словами механического голоса «ждите» должен передаваться зуммерный сигнал «ожидание». 2. Состав механических голосов по мере необходимости может дополняться. 4.5. Номинальное значение уровня передачи зуммерных сигналов составляют минус 10 дБмО. Допускаются отклонения в пределах от минус 15 до минус 5 дБмО. 4.6. Зуммерные сигналы (за исключением сигнала «ожидание») должны передаваться на частоте 425 Гц. Допускаются отклонения значения частоты величиной не более 25 Гц и нелинейные искажения не более 10 %. 4.7. Зуммерный сигнал «ожидание» должен передаваться частотами 950, 1400, 1800 Гц. Допускаются отклонения значений частот величиной не более 50 Гц и нелинейные искажения не более 10 %. 4.8. Зуммерный сигнал «ожидание» должен передаваться в виде последовательности из трех импульсов, причем первый импульс должен передаваться частотой 950 Гц, второй - 1400 Гц, третий - 1800 Гц. Длительность передачи каждого импульса должна составлять 330 мс, отклонение длительности импульса не должно быть более 70 мс. Длительность интервала между импульсами не должна превышать 30 мс, отклонение интервала не должно быть более 5 мс. Длительность интервала между посылками, состоящими из трех импульсов, должна составлять 1000 мс, отклонение длительности интервала не должно быть более 250 мс. 4.9. Конструкция и временные параметры зуммерных сигналов (кроме сигнала «ожидание») должны соответствовать данным, приведенным в табл. 8.
4.10. Максимально допустимая мощность сигнала в точке нулевого относительного уровня представлена в табл. 9. 4.11. В целях исключения переходных влияний между каналами абсолютный уровень мощности каждой составляющей кратковременного сигнала в точке нулевого относительного уровня не должен превышать величин, указанных в табл. 9.

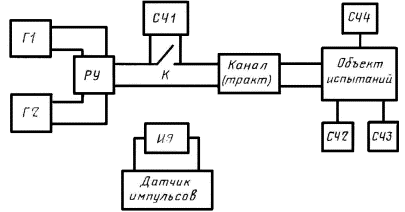

4.9 - 4.11. (Введены дополнительно, Изм. № 2). 5. МЕТОДЫ ИЗМЕРЕНИЯ ПАРАМЕТРОВ5.1. Все измерения, кроме оговоренных особо, должны проводиться в часы наименьшей нагрузки в нормальных климатических условиях. 5.2. Измерение коэффициента ошибок (п. 1.3) Коэффициент ошибок по посылкам проверяется на этапе разработки методом последовательного анализа по схеме черт. 1. В качестве развязывающего устройства (РУ) должна использоваться равноплечная низкочастотная дифсистема, применяемая в оборудовании телефонной связи. Датчик импульсов (ДИ) должен обеспечивать выдачу импульсов и интервалов в пределах 40 - 100 мс с точностью не хуже ±1 мс. В качестве счетчиков импульсов (Сч) должны использоваться электромеханические счетчики или счетчики электронного типа с точностью измерения не хуже 10-7. В объект испытания входит приемо-регистровое оборудование многочастотной информации. Исполнительный элемент (ИЭ) датчика импульсов должен иметь искажения (разность между временем срабатывания и отпускания) не более ±3 мс. Порядок проведения испытания На генераторах звуковой частоты Г1 и Г2 устанавливаются частоты каждой комбинации, указанные в п. 3.2, с точностью ±5 Гц с уровнями в пределах, приведенных в п. 3.9, и с разницей в уровне каждой из частот не более 0,8 дБ. С помощью счетчиков Сч1 и Сч2 сравниваются количество переданных (m1) и принятых (m2) импульсов. С помощью счетчиков Сч3 и Сч4 определяется количество импульсов, принятых не в коде (к1), или ложных сигналов (к2). Испытания проводятся через канал (тракт), соединенный по шлейфу на входящей станции. Коэффициент ошибок по посылкам Р определяется по формуле Г1, Г2 - генераторы сигнала; РУ - развязывающее устройство; ИЭ - исполнительный элемент датчика импульсов; К - контакт исполнительного элемента; Сч1, Сч2, Сч3, Сч4 - счетчики импульсов. Кроме того, можно оценить частость появления сигналов не в коде по формуле и ложных сигналов, по формуле Примечание. Для данных испытаний показана простейшая схема. Может быть выбрана любая другая схема, дающая, например, возможность передачи импульсной последовательности разноименных комбинаций через электронные контакты с точностью отсчета не менее 10-7. 5.3. Измерение энергии линейных сигналов и сигналов управления (п. 1.6) Загрузка тональными линейными сигналами проводится на станции типов АМТС-5 и УАК по схеме черт. 2. ИЭ - исполнительный элемент; К - контакт исполнительного элемента В часы наибольшей нагрузки производится запись длительности линейных сигналов с помощью самописца типа Н-320 или Н-327 (могут использоваться и самописцы другого типа, имеющие регулируемую скорость движения диаграммной ленты 5 - 10 мм/с и с числом записывающих каналов не менее двух). Запись должна производиться на каналах в ЧНН с коэффициентом использования не менее 0,6 - 0,7. На станциях типа УАК измерительная схема подключается к исходящему линейному комплекту с помощью шаблона, не нарушая при этом нормального эксплуатационного процесса. На станциях типа АМТС-5 подключение измерительной схемы производится через испытательную колодку на плате линейного комплекта. Такой метод позволяет записать только тональные линейные сигналы, передаваемых по каналу в прямом и обратном направлениях. Акустические сигналы не будут записаны. Однако, на загрузку системы передачи акустические сигналы не будут оказывать заметное влияние, так как их передача по каналу кратковременна. Энергия сигналов управления может быть учтена при расчете загрузки систем передачи по формулам: W0упp = P0 · n · 10 · tимп, - для сигналов, передаваемых в прямом направлении; W0упp' = P0 · n · 2 · tк-н, - для сигналов, передаваемых в обратном направлении; где W0упp' - энергия сигналов управления за 1 ч, относительно нулевой точки; Р0 - мощность двухчастотного сигнала в точке с нулевым относительным уровнем; п - число занятий линейного комплекта за 1 ч; tимп - длительность одного импульса; tк-н - длительность служебного сигнала (конец, начало набора номера). Запись тональных линейных сигналов должна производиться в ЧНН в количестве не менее 20. За каждый i-й час производится расчет энергии по формулам:

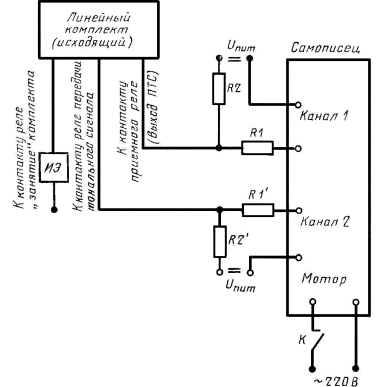

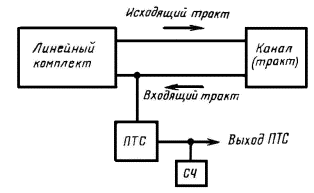

где tj - длительность тонального сигнала при одном занятии комплекта; P10 - мощность тонального линейного сигнала. Средняя энергия за 1 ч определяется по формуле где т - число испытаний. Исполнительный элемент (ИЭ) для запуска самописца не должен иметь искажений более 10 мс. Номиналы сопротивлений должны быть выбраны следующими: R1 = R1' = 10 мом ± 10 %; R2 = R2' = 5 мом ± 10 %; Примечание. Соотношение сопротивлений может быть иное, но такое, чтобы R1 + R2 = 15 МОм и R2 - не менее 1 кОм. (Измененная редакция, Изм. № 2). 5.4. Измерение электрических параметров линейных сигналов и сигналов управления (пп. 1.5; 2.8; 2.9; 3.2; 3.8 - 3.10; 3.12; 3.13). Измерения проводятся на этапе приемки станции по методике, указанной в технической документации, утвержденной в установленном порядке, соответственно в части генераторного оборудования. Причем при проверке стабильности частоты генератора в эксплуатационных условиях отклонение частоты генератора от номинала не должно быть более 1 Гц. 5.5. Измерение уровня остатков сигнала (пп. 2.10, 3.11) Измерение уровня остатков сигнальной частоты производится на этапе приемки станции (узла) в эксплуатацию в следующем порядке. На полностью смонтированном оборудовании станции (узла) в точку передачи разговорного тракта (минус 13 дБом) подключается низкочастотный селективный анализатор напряжения 600-омным входом или высокоомным входом при подключении нагрузочного сопротивления 600 Ом ± 5 %. Прибор настраивается на частоту сигнала. Измерение анализатором напряжения уровня остатков сигнала производится в отсутствии передачи линейных сигналов. Аналогичным образом измеряются уровни остатков сигналов управления при подключении измерительного прибора в точку передачи сигналов управления (минус 3,5 дБом). Кроме того, уровни остатков сигналов управления измеряются в условиях передачи какой-либо комбинации сигнала при настройке селективного анализатора напряжения на все другие частоты, не участвующие в данной комбинации. 5.6. Измерение электрических параметров приемного оборудования (пп. 2.11; 2.13; 2.14; 3.14 - 3.16) Измерение производится в соответствии с документацией, утвержденной в установленном порядке. 5.7. Измерение вносимого затухания (п. 2.15) и затухания несогласованности (п. 3.17) приемного оборудования. Проверяется на этапе приемки оборудования в эксплуатацию в соответствии с методикой, указанной в технической документации, утвержденной в установленном порядке. 5.8. Проверка приемного оборудования линейных сигналов по ложным срабатываниям (п. 2.12) Проверка производится на стадии разработки соответствующего оборудования. Параметр является статистическим. Образцы разрабатываемых приемников в количестве не менее 5 должны быть подключены к действующим каналам в точку приема (точка с уровнем плюс 4 дБом) по схеме, указанной на черт. 3. Эти каналы должны работать по системе сигнализации, отличной от одночастотной (например, можно использовать каналы двухчастотной системы сигнализации). Испытания должны производиться в часы наибольшей нагрузки. Количество часов испытаний должно составлять не менее 200 ч. Результирующий параметр рассчитывается по формуле где N - количество часов наблюдения; ni - количество ложных срабатываний приемника в i-й час наблюдения. Приемник проверяется при включенной цепи замедления. В качестве счетчика для измерения количества ложных срабатываний приемника может использоваться любой счетчик электромеханического или электронного типа. Примечание. При использовании быстродействующего счетчика электронного типа необходимо принять меры для исключения ложных срабатываний самого счетчика при дребезге контакта приемника путем подключения цепи задержки или интегральной цепи. 5.9. Временные параметры линейных и управляющих сигналов (пп. 1.5; 2.4 - 2.7; 3.4 - 3.7; 4.8) должны измеряться осциллографом или декатронным измерителем времени. Точность измерения сигналов ±5 мс. ПТС - приемник тональных сигналов; СЧ - счетчик импульсов. 5.10. Измерение параметров генератора зуммерных сигналов (пп. 4.5; 4.6; 4.9) Измерение производится на этапе приемки станции по методике, указанной в документации, утвержденной в установленном порядке. 5.11. Измерение электрических параметров акустического сигнала «ожидание» (п. 4.7) Измерения производятся на этапе приемки станции по методике, указанной в документации, утвержденной в установленном порядке. ПРИЛОЖЕНИЕСправочное ТЕРМИНЫ И СОКРАЩЕННЫЕ ОБОЗНАЧЕНИЯ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯАппаратура автоматического определения номера вызывающего абонента (АОН) - аппаратура, обеспечивающая определение и передачу в АМТС информации о номерах и категориях телефонов вызывающих абонентов для автоматического начисления оплаты за междугородные разговоры при автоматической междугородной телефонной связи. Декадно-шаговая автоматическая телефонная станция (АТСДШ) - автоматическая телефонная станция с индивидуальными релейными управляющими устройствами, коммутационная система которой основана на применении декадно-шаговых искателей. Координатная автоматическая телефонная станция (АТСК) - автоматическая телефонная станция с релейными управляющими устройствами, коммутационная система которой основана на применении многократных координатных соединителей. Квазиэлектронная автоматическая телефонная станция (АТСКЭ) - автоматическая телефонная станция с электронными управляющими устройствами, коммутационная система которой основана на применении быстродействующих электромагнитных приборов. Час наибольшей нагрузки (ЧНН) - непрерывный интервал времени в 60 мин, в течение которого телефонная нагрузка максимальна. Автоматическая междугородная телефонная станция координатной системы разработки фирмы «Эриксон» (АРМ-20). Автоматическая междугородная телефонная станция (АМТС) - междугородная телефонная станция, на которой основная часть соединений осуществляется автоматическим способом. «Импульсный пакет» - способ передачи сигналов управления (номерной информации, категории абонента, категории вызова и др.), при котором по одному сигналу запроса выдается вся накопленная информация, цифра за цифрой с интервалом между ними. «Импульсный челнок» - способ передачи сигналов управления (номерной информации), при котором каждая кодовая комбинация (цифра) выдается только после поступления сигнала запроса. «Безынтервальный пакет» - способ передачи сигналов управления (полезной информации, категории абонента и др.), при котором все комбинации выдаются друг за другом без интервала между ними. Узел входящего междугородного сообщения (УВСМ) - коммутационный узел, предназначенный для объединения входящих междугородных сообщений к станциям одного узлового района и распределения их к этим станциям. Прямое направление - направление установления соединения от вызывающего абонента к вызываемому. Обратное направление - направление, противоположное прямому направлению. Зуммерные сигналы «ОТВЕТ СТАНЦИИ» - передается оборудованием входящего конца канала после занятия и подготовки его к приему импульсов набора; «ЗАНЯТО» - передается при отсутствии свободных приборов или промежуточных путей на своей, транзитной или входящей станции. «КОНТРОЛЬ ПОСЫЛКИ ВЫЗОВА» - передается абоненту со своей АМТС в случае, когда абонентская линия свободна и прекращается сигналом «ОТВЕТ». «ОЖИДАНИЕ» - передается при отсутствии свободных каналов на своей или транзитной станции. Механические голоса «НЕПРАВИЛЬНО НАБРАН НОМЕР» - передается абоненту со своей АМТС при наборе несуществующего кода; «ВЫЗЫВАЙТЕ ТЕЛЕФОНИСТКУ» - передается со своей АМТС в случае, когда выбранное направление выключено из автоматического обслуживания; «ЖДИТЕ» - передается при отсутствии свободных каналов на своей или транзитной станции. Приложение (Измененная редакция, Изм. № 2). СОДЕРЖАНИЕ
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
