СКИПЫ ДОМЕННОГО ПОДЪЕМНИКА
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ 23458-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством тяжелого и транспортного машиностроения
ИСПОЛНИТЕЛИ
А. П. Коболев, Г. В. Мамылов (руководители темы); Н. П. Худякова
ВНЕСЕН Министерством тяжелого и транспортного машиностроения
Член Коллегии Ю. В. Булатов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 января 1979 г. № 344
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СКИПЫ ДОМЕННОГО ПОДЪЕМНИКА Основные параметры и размеры Skips of blast furnace hoist. Main parameters and sizes |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 30 января 1979 г. № 344 срок действия установлен
с 01.01. 1980 г.
до 01.01. 1985 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на скипы доменных подъемников геометрической емкостью от 4,5 до 20 м3, предназначенные для транспортирования шихты из скиповой ямы на колошник доменной печи.
2. Основные параметры скипов должны соответствовать указанным в табл. 1.
Таблица 1
|
Наименование параметра |
Нормы для типоразмеров |
||||
|
СДП-4,5 |
СДП-8 |
СДП-10 |
СДП-13,5 |
СДП-20 |
|
|
Геометрическая емкость, м3 |
4,5 |
8,0 |
10,0 |
13.5 |
20.0 |
|
Полезная грузоподъемность, тс |
10,0 |
15,0 |
22,5 |
29,0 |
39,0 |
|
Масса, т, не более |
6,5 |
9,8 |
10,5 |
16,0 |
20,7 |

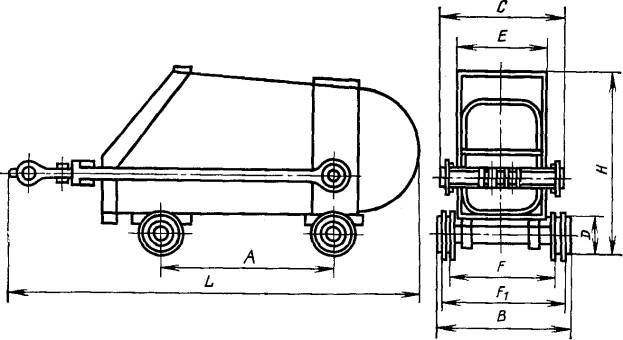

3. Основные размеры скипов должны соответствовать указанным на чертеже и в табл. 2.
Таблица 2
Размеры в мм
|
Наименование размера |
Нормы для типоразмеров |
||||
|
СДП 4,5 |
СДП-8 |
СДП-10 |
СДП-13,5 |
СДП-20 |
|
|
Габаритные размеры, не более: |
|
|
|
|
|
|
длина |
5370 |
5510 |
5510 |
6270 |
7150 |
|
ширина |
1755 |
1780 |
1990 |
1990 |
2800 |
|
высота |
1950 |
2500 |
2850 |
2960 |
3440 |
|
База скипа А |
1800 |
2400 |
2400 |
3800 |
3100 |
|
Диаметр колеса D |
500 |
500 |
500 |
600 |
700 |
|
Ширина кузова Е, не более |
1250 |
1265 |
1480 |
1490 |
2160 |
|
Ширина тягового устройства С, не более |
1550 |
1590 |
1800 |
1800 |
2550 |
|
Расстояние по ребордам передних колес F |
1378 |
1378 |
1582 |
1582 |
2326 |
|
Расстояние по ребордам задних колес F1 |
1610 |
1612 |
1818 |
1822 |
2594 |
Пример условного обозначения скипа доменного подъемника емкостью 10 м3, спроектированного в 1980 г.
Скип СДП-10-80 ГОСТ 23458-79
