МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ-СКОБЫ ГЛАДКИЕ РЕГУЛИРУЕМЫЕ

Технические условия

Adjustable plain snap gauges. Specifications

ГОСТ
2216-84

Дата введения 01.01.85

Настоящий стандарт распространяется на гладкие двупредельные калибры-скобы с односторонней регулировкой, предназначенные для контроля валов диаметром до 340 мм с допусками по ЕСДП и системе ОСТ.

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

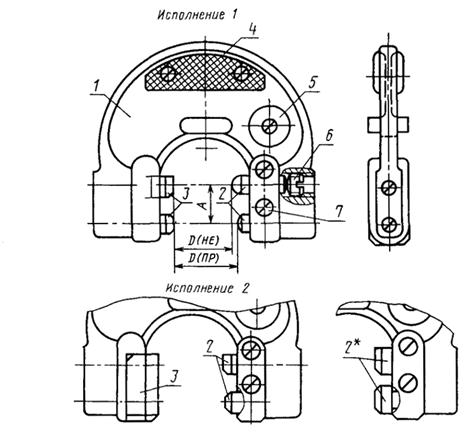

1.1. Калибры-скобы должны изготовляться двух исполнений.

1 - с двумя подвижными вставками со сферической рабочей поверхностью и двумя неподвижными пятками с плоской рабочей поверхностью (чертеж);

2 - с двумя подвижными вставками и одной неподвижной губкой с плоскими рабочими поверхностями (чертеж).

1.2. Основные параметры и размеры калибров-скоб должны соответствовать указанным на чертеже и в табл. 1.

Untitled-1

__________

* Вставки с головкой изготовляют по требованию потребителя калибров-скоб.

1 - корпус, 2 - подвижная вставка, 3 - неподвижная пятка (для исполнения 2 - губка),
4 - теплоизоляционная накладка, 5 - маркировочная шайба, 6 - регулировочный винт, 7 - узел зажима вставки

Таблица 1

Размеры, мм

Обозначение калибров-скоб

Применяемость

Диапазон контролируемых      размеров

Номер корпуса калибров-скоб

Контролируемое изделие

Межосевое расстояние А

Посадочный диаметр вставок d, не менее

Квалитет

Класс точности

8118-0001*

8118-0002*

                  До   5

Св.  5       до   10

1

9-16

3-9

16

8

8118-0003

8118-0004

Св.  10     до   15

  »    15      »     20

2

8118-0005

8118-0006

Св.  20     до   28

  »    28      »     35

3

8118-0007

8118-0008

Св.  35     до   43

  »    43      »     50

4

20

8118-0009

8118-0010

Св.  50     до   58

  »    58      »     65

5

8118-0011

8118-0012

Св.  65     до   73

  »    73      »     80

6

8118-0013

8118-0014

Св.  80     до   90

  »    90      »     100

7

10

8118-0015

8118-0016

Св.  100  до   110

  »    110    »     120

8

9-15

3-8

25

10

8118-0017

8118-0018

Св.  120  до   130

  »    130    »     140

9

8118-0019

8118-0020

Св.  140  до   150

  »    150    »     160

10

8118-0021

8118-0022

Св.  160  до   170

  »    170    »     180

11

8118-0023

8118-0024

Св.  180  до   190

  »    190    »     200

12

9-14

3-7

30

8118-0025

8118-0026

Св.  200  до   210

  »    210    »     220

13

8118-0027

8118-0028

Св.  220  до   235

  »    235    »     250

14

10-14

3а-7

12

8118-0029

8118-0030

Св.  250  до   265

  »    265    »     280

15

8118-0031

8118-0032

Св.  280  до   295

  »    295    »     310

16

8118-0033

8118-0034

Св.  310  до   325

  »    325    »     340

17

__________

* Калибры-скобы 8118-0001 и 8118-0002 изготовляются только исполнения 1.

Пример условного обозначения калибра-скобы с диапазоном контролируемых размеров от 120 до 130 мм, исполнения 1:

Калибр-скоба 8118-0017-1 ГОСТ 2216-84

То же, исполнения 2:

Калибр-скоба 8118-0017-2 ГОСТ 2216-84

1.1, 1.2. (Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Калибры-скобы должны изготовляться в соответствии с требованиями Настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция калибров-скоб должна обеспечивать возможность установки на любой размер заданного диапазона с перекрытием нижнего предела на 1 мм.

2.3. Корпус калибра-скобы должен обеспечивать возможность его использования для двух диапазонов контролируемых размеров в соответствии с табл. 1.

2.4. Корпуса калибров-скоб должны изготовляться из чугуна или стали, иметь антикоррозионное покрытие, а также теплоизоляционные накладки.

2.5. Корпуса калибров-скоб для размеров более 100 мм должны иметь облегчающие отверстия.

2.6. Корпус калибра-скобы должен быть подвергнут старению, кроме корпусов, изготовляемых из чугуна марки КЧ 30-6 по ГОСТ 1215 или из стали марки 45Л по ГОСТ 977.

2.7. Конструкция калибра-скобы должна обеспечивать продольное перемещение вставок без их вращения при установке на размер.

2.8. Узлы зажима вставок должны надежно закреплять вставки и предохранять их от смещений.

2.9. Конструкция калибра-скобы должна обеспечивать возможность опломбирования регулировочного винта.

2.10. Сопряжение «отверстие корпуса - вставка» должно быть выполнено для калибров-скоб, исполнения 1, с посадкой  для калибров-скоб исполнения 2 - с посадкой .

2.11. Рабочие поверхности вставок, пяток и губок должны быть изготовлены из твердого сплава марок ВК8, ВК6 или ВК6М, ВК8В по ГОСТ 3882.

По требованию потребителя допускается изготовление вставок, пяток и губок из стали марок У8А, У10А или У12А по ГОСТ 1435-74.

2.12. Твердость стальных рабочих поверхностей должна быть в пределах 59... 65 HRCэ.

2.10; 2.11. (Измененная редакция, Изм. № 1).

2.13. На рабочих поверхностях, на поверхностях заходных и выходных фасок, а также на остальных поверхностях калибров-скоб не должно быть дефектов, ухудшающих внешний вид или влияющих на эксплуатационные качества калибров-скоб.

2.14. Предельные отклонения рабочих поверхностей калибра-скобы исполнения 2 от параллельности при установке в диапазоне измерений калибра-скобы должны быть не более величин, указанных в табл. 2.

Таблица 2

Диапазоны контролируемых размеров, мм

0 - 10

10 - 20

20 - 35

35 - 50

50 - 80

80 - 120

120 - 180

180 - 250

250 - 340

Предельные отклонения, мкм

4

5

6

7

8

9

11

13

15

2.15. Неуказанные предельные отклонения размеров - Н14, h14, .

Допускается назначать неуказанные симметричные предельные отклонения по квалитету .

2.14; 2.15. (Измененная редакция, Изм. № 1).

2.16. Параметр шероховатости Ra по ГОСТ 2789 рабочих поверхностей вставок должен быть не более 0,080 мкм для размеров до 100 мм и не более 0,16 мкм - для размеров более 100 мм.

2.17. Плоские рабочие поверхности должны иметь заходные и выходные фаски у проходной и непроходной сторон. Острые кромки должны быть притуплены.

2.18. По требованию потребителя калибры-скобы могут изготовляться установленными на определенный размер.

2.19. Исполнительные размеры калибров-скоб определяются по ГОСТ 21401 или ГОСТ 24853 при контроле изделий с допусками по ЕСДП и по ОСТ 1205, ОСТ 1219, ОСТ 1220, ОСТ НКМ 1221, в зависимости от классов точности, при контроле изделий с допусками по системе ОСТ.

2.20. Каждый калибр-скоба должен быть снабжен маркировочной алюминиевой шайбой, предназначенной для маркировки на ней размеров калибра-скобы.

3. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1. На каждом калибре-скобе должно быть нанесено:

диапазон контролируемых размеров;

обозначение и исполнение калибра-скобы;

обозначение настоящего стандарта;

товарный знак предприятия-изготовителя.

На калибрах-скобах, которым в установленном порядке был присвоен Знак качества, или в сопроводительной документации к ним должно быть нанесено изображение государственного Знака качества.

3.2. Перед упаковкой калибры-скобы должны пройти консервацию по ГОСТ 9.014. Срок действия консервации - 2 года.

3.1; 3.2. (Измененная редакция, Изм. № 1).

3.3. Калибры-скобы должны быть завернуты в парафинированную бумагу по ГОСТ 9569 и уложены в коробки, изготовленные по рабочим чертежам, утвержденным в установленном порядке.

3.4. На каждой коробке должна быть этикетка или штамп с указанием:

наименования изделия;

обозначения и исполнения калибров-скоб;

количества изделий в коробке;

даты выпуска;

товарного знака предприятия-изготовителя;

обозначения настоящего стандарта.

(Измененная редакция, Изм. № 1).

3.5. Каждая партия калибров-скоб должна сопровождаться документом, удостоверяющим их соответствие требованиям настоящего стандарта.

3.6. Для транспортирования коробки с калибрами-скобами должны быть упакованы в деревянные ящики по ГОСТ 2991, выложенные внутри водонепроницаемым материалом.

3.7. Калибры-скобы в упаковке по п. 3.6 транспортируют всеми видами транспорта в крытых транспортных средствах либо в контейнерах в соответствии с правилами, действующими на транспорте конкретных видов.

Ящики с калибрами-скобами должны быть установлены так, чтобы исключить возможность их перемещения при транспортировании.

(Измененная редакция, Изм. № 1).

3.8. Упакованные калибры-скобы должны храниться в вентилируемом помещении при температуре от 10 до 35 °С. В воздухе не должно быть присутствия паров кислот и щелочей. Относительная влажность воздуха - не более 80 %.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4.1. Изготовитель гарантирует соответствие калибров-скоб требованиям настоящего стандарта при соблюдении условий хранения и транспортирования, установленных в настоящем стандарте.

4.2. Гарантийный срок хранения - 12 мес с момента изготовления.

4.1; 4.2. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.03.84 № 980

3. ВЗАМЕН ГОСТ 2216-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.014-78

3.2

ГОСТ 9569-79

3.3

ГОСТ 977-88

2.6

ГОСТ 21401-75

2.19

ГОСТ 1215-79

2.6

ГОСТ 24853-81

2.19

ГОСТ 1435-99

2.11

ОСТ 1205

2.19

ГОСТ 2789-73

2.16

ОСТ 1219

2.19

ГОСТ 2991-85

3.6

ОСТ 1220

2.19

ГОСТ 3882-74

2.11

ОСТ НКМ 1221

2.19

5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. ИЗДАНИЕ с Изменением № 1, утвержденным в сентябре 1988 г. (ИУС 12-88)
