ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ ГЛУХИЕ
С ЗАКРЫТЫМ ХВОСТОВИКОМ,
ЗАКРЕПЛЯЕМЫЕ НА ЖИЛАХ
ПРОВОДОВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 22002.1-82
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАКОНЕЧНИКИ КАБЕЛЬНЫЕ ГЛУХИЕ С ЗАКРЫТЫМ ХВОСТОВИКОМ, ЗАКРЕПЛЯЕМЫЕ НА ЖИЛАХ ПРОВОДОВ Конструкция и размеры Ring cable terminals, with close tail, attached to conductor core. Construction and sizes |
ГОСТ Взамен |
(Измененная редакция, Изм. № 1).
Постановлением Государственного комитета СССР по стандартам от 27 января 1982 г. № 320 срок действия установлен
с 01.01 1983 г.
до 01.01 1988 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кабельные штампованные глухие наконечники с закрытым хвостовиком, закрепляемые на медных многопроволочных жилах проводов и кабелей сечением от 0,35 до 16 мм2.
Стандарт не распространяется на кабельные наконечники для автотракторного, мотоциклетного и велосипедного электрооборудования, а также на кабельные наконечники для щеток электрических машин.
(Измененная редакция, Изм. № 1).

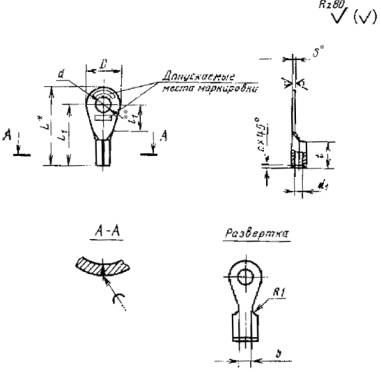

2. Конструкция и размеры кабельных наконечников должны соответствовать указанным на чертеже и в таблице.
3. Покрытие и технические требования к кабельным наконечникам - по ГОСТ 23981-80.
(Измененная редакция, Изм. № 1).
4. Кабельные наконечники должны изготовляться из медной ленты марки ЛММ по ГОСТ 434-78, из медного мягкого листа марки М1Е по ГОСТ 495-77 и из латунного полутвердого проката марки Л63 повышенной (при штамповке в виде цепи) и нормальной точности по ГОСТ 2208-75 и ГОСТ 931-78.
Допускается изготовление кабельных наконечников из латуни марок Л68 и Л70.
Допускается изготовлять кабельные наконечники, предназначенные для присоединения пайкой, из латунного мягкого проката.
(Измененная редакция, Изм. № 1).
4а. Допускаются выступы от перемычек цепи кабельных наконечников высотой не более 0,3 мм.
(Введен дополнительно, Изм. № 2).
5. Допускается изгиб кабельных наконечников под углом не более 90° при обеспечении внутреннего радиуса изгиба не менее толщины материала; при этом в местах изгиба не должно быть трещин и нарушений покрытия.
Рис. 1
* Размер для справок.
** Размер обеспечивается инструментом
(Измененная редакция, Изм. № 1).
Остальное - см. рис. 1
Размеры в мм
|
Номер рисунка |
Диаметр контактного стержня |
D |
d |
d1 |
b |
b1 |
L |
L1 |
l (пред. откл. по h13) |
l1, не менее |
r |
s |
с |
t |
Расчетная масса 1000 шт., кг*** |
|
||||
|
Номин. |
Пред. откл. |
Латунь |
Медь |
|||||||||||||||||
|
Латунь |
Медь |
|
||||||||||||||||||
|
0,5 |
3 |
6 |
3,2 |
Н12 |
1,2 |
2,7 |
- |
15 |
12 |
5 |
3,5 |
- |
0,5 |
0,5 |
0,3 |
- |
0,3 |
0,3 |
|
|
|
4 |
8 |
4,3 |
Н12 (+0,12) |
17 |
13 |
4,5 |
0,3 |
0,3 |
||||||||||||
|
1 |
3 |
6 |
3,2 |
Н12 |
1,5 |
3,5 |
15 |
12 |
3,5 |
0,3 |
0,3 |
|
||||||||
|
4 |
8 |
4,3 |
Н12 (+0,12) |
17 |
13 |
4,5 |
0,4 |
0,4 |
||||||||||||
|
5 |
10 |
5,3 |
Н12 |
20 |
15 |
5 |
0,5 |
0,5 |
|
|||||||||||
|
6* |
12 |
6,4 |
Н12 (+0,15) |
23 |
17 |
7 |
0,6 |
0,7 |
|
|||||||||||
|
8* |
15 |
8,4 |
27,5 |
20 |
9 |
0,9 |
0,9 |
|||||||||||||
|
10* |
18 |
10,5 |
Н12 |
32 |
23 |
11 |
1,1 |
1,2 |
|
|||||||||||
|
12* |
20 |
13,0 |
36 |
26 |
12 |
1,3 |
1,4 |
|
||||||||||||
|
16* |
24 |
17,0 |
41 |
29 |
15 |
1,6 |
1,7 |
|
||||||||||||
|
2,5 |
3 |
6 |
3,2 |
2,8 |
6 |
15 |
12 |
3,5 |
1 |
0,8 |
0,5 |
0,9 |
0,8 |
|
||||||
|
4 |
8 |
4,3 |
Н12 (+0,12) |
17 |
13 |
4,5 |
1,1 |
0,9 |
|
|||||||||||
|
5 |
10 |
5,3 |
Н12 |
20 |
15 |
5 |
1,4 |
1,1 |
|
|||||||||||
|
6 |
12 |
6,4 |
Н12 (+0,15) |
23 |
17 |
7 |
1,7 |
1,4 |
|
|||||||||||
|
8 |
15 |
8,4 |
|
27,5 |
20 |
9 |
2,2 |
1,8 |
|
|||||||||||
|
10* |
18 |
10,5 |
Н12 |
32 |
23 |
11 |
2,7 |
2,2 |
|
|||||||||||
|
12* |
20 |
13,0 |
|
36 |
26 |
12 |
3,2 |
2,6 |
|
|||||||||||
|
16* |
24 |
17,0 |
|
41 |
29 |
15 |
3,7 |
3,1 |
|
|||||||||||
|
4 |
4 |
8 |
4,3 |
Н12 (+0,12) |
3,2 |
6,5 |
18 |
14 |
6 |
4,5 |
1,3 |
1,0 |
|
|||||||
|
5 |
10 |
5,3 |
Н12 |
21 |
16 |
5 |
1,5 |
1,3 |
|
|||||||||||
|
6 |
12 |
6,4 |
Н12 (+0,15) |
24 |
18 |
7 |
1,9 |
1,5 |
|
|||||||||||
|
8 |
15 |
8,4 |
28,5 |
21 |
9 |
2,4 |
1,9 |
|
||||||||||||
|
10 |
18 |
10,5 |
Н12 |
33 |
24 |
11 |
2,9 |
2,4 |
|
|||||||||||
|
12* |
20 |
13,0 |
37 |
27 |
12 |
3,4 |
2,8 |
|
||||||||||||
|
16* |
24 |
17,0 |
42 |
30 |
15 |
3,9 |
3,2 |
|
||||||||||||
|
6 |
4 |
8 |
4,3 |
Н12 (+0,12) |
4,2 |
8,5 |
1,5 |
18 |
14 |
4,5 |
0,3 |
1,2 |
1 |
0,5 |
0,3 |
1,8 |
1,6 |
|
||
|
5 |
10 |
5,3 |
Н12 |
21 |
16 |
5 |
2,2 |
1,9 |
|
|||||||||||
|
6 |
12 |
6,4 |
Н12 (+0,15) |
24 |
18 |
7 |
2,6 |
2,2 |
|
|||||||||||
|
8 |
15 |
8,4 |
Н12 |
28,5 |
21 |
9 |
3,2 |
2,7 |
|
|||||||||||
|
10 |
18 |
10,5 |
33 |
24 |
11 |
3,9 |
3,4 |
|
||||||||||||
|
12* |
20 |
13,0 |
37 |
27 |
12 |
4,5 |
3,8 |
|
||||||||||||
|
16* |
24 |
17,0 |
42 |
30 |
15 |
5,2 |
4,5 |
|
||||||||||||
|
10 |
5 |
10 |
5,3 |
5,3 |
11 |
2 |
23 |
18 |
8 |
5 |
3,0 |
3,0 |
|
|||||||
|
6 |
12 |
6,4 |
Н12 (+0,15) |
26 |
20 |
7 |
3,4 |
2,9 |
|
|||||||||||
|
8 |
15 |
8,4 |
30,5 |
23 |
9 |
4,0 |
3,4 |
|
||||||||||||
|
10 |
18 |
10,5 |
Н12 |
35 |
26 |
11 |
4,8 |
4,1 |
|
|||||||||||
|
12 |
20 |
13,0 |
39 |
29 32 |
12 |
5,4 |
4,6 |
|
||||||||||||
|
16* |
24 |
17,0 |
44 |
26 |
15 |
6,2 |
5,3 |
|
||||||||||||
|
16 |
5 |
10 |
5,3 |
Н12 |
6,3 |
14 |
26 |
21 |
10 |
5 |
0,4 |
1,5 |
1,25** |
0,5 |
0,4 |
5,1 |
4,3 |
|
||
|
6 |
12 |
6,4 |
Н12 (+0,15) |
29 |
23 |
7 |
5,7 |
4,8 |
|
|||||||||||
|
8 |
15 |
8,4 |
33,5 |
26 |
9 |
6,6 |
5,6 |
|
||||||||||||
|
10 |
18 |
10,5 |
Н12 |
38 |
29 |
11 |
7,1 |
6,0 |
|
|||||||||||
|
12 |
20 |
13,0 |
42 |
32 |
12 |
8,4 |
7,2 |
|
||||||||||||
|
16* |
24 |
17,0 |
47 |
35 |
15 |
9,5 |
8,1 |
|
||||||||||||
* Допускается применять в технически обоснованных случаях.
** Для кабельных наконечников, изготовленных из медного листа марки M1E, s = l,2 мм.
*** Для справок.
(Измененная редакция, Изм. № 1).
6. Кабельные наконечники должны присоединяться к медным многопроволочным жилам проводов и кабелей опрессовкой. Допускается присоединение пайкой.
Стык хвостовика кабельных наконечников, предназначенных для присоединения к проводам пайкой, не паять. Допускается не паять стык хвостовика наконечников, присоединяемых опрессовкой к проводам сечением до 4 мм2 с формой опрессовки типа I; при этом зазор в стыке должен быть не более 0,2 мм.
7. На кабельных наконечниках, предназначенных для присоединения пайкой, допускается не изготовлять канавки t.
На кабельных наконечниках сечением 6 мм2, предназначенных для присоединения опрессовкой, по согласованию с потребителем допускается не изготовлять канавки t.
При выдавливании канавок t допускаются наплывы металла на основной поверхности кабельных наконечников.
(Измененная редакция, Изм. № 2).
7а. При выборе проводников не по токовым нагрузкам или эксплуатации при воздействии механических факторов внешней среды, соответствующих группам не жестче M1, М3, М6 и М23 по ГОСТ 17516-72, допускается изготовлять кабельные наконечники, предназначенные для присоединения опрессовкой, номинального сечения 2,5 мм2, и кабельные наконечники, предназначенные для присоединения пайкой, с ближайшим меньшим значением размера s из ряда, приведенного в таблице.
(Введен дополнительно, Изм. № 1).
8. Значения допустимых длительных токовых нагрузок указаны в справочном приложении 1.
9. Номинальные сечения жил проводов и кабелей для опрессовки приведены в рекомендуемом приложении 2.
10. Типы и основные размеры опрессованных соединений кабельных наконечников с жилой провода приведены в рекомендуемом приложении 3.
При присоединении двух проводов их суммарное сечение не должно превышать максимального из установленных в рекомендуемом приложении 3.
11. Структура условного обозначения кабельных наконечников приведена в обязательном приложении 4.
Примеры условных обозначений
Кабельный наконечник номинального сечения 2,5 мм2, предназначенный для присоединения опрессовкой, под контактный стержень диаметром 4 мм, изготовленный из латуни, с покрытием шифра 05:
Наконечник 2,5-4-ЛТ-05 ГОСТ 22002.1-82
То же, предназначенный для присоединения пайкой без предварительной опрессовки:
Наконечник П 2,5-4-ЛТ-05 ГОСТ 22002.1-82.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКОВЫЕ НАГРУЗКИ КАБЕЛЬНЫХ НАКОНЕЧНИКОВ
|
Номинальное сечение присоединяемой жилы, мм2 |
Минимальный диаметр контактного стержня, мм |
Допустимые длительные токовые нагрузки при частоте 50 Гц, А |
|
|
|
0,5 |
0,35 |
3 |
2,5 |
|
|
0,50 |
4 |
|||
|
0,75 |
6,3 |
|||
|
1,0 |
||||
|
1,00 |
10 |
|
||
|
2,5 |
1,50 |
4 |
16 |
|
|
2,50 |
25 |
|
||
|
4,00 |
25 |
|
||
|
4,0 |
4,00 |
5 |
40 |
|
|
6,0 |
6,00 |
6 |
50 |
|
|
10,00 |
50 |
|
||
|
10,0 |
10,00 |
8 |
80 |
|
|
16,00 |
80 |
|
||
|
16,0 |
16,00 |
100 |
|
Примечания:
1. При частотах свыше 50 Гц токовые нагрузки устанавливают экспериментально.
2. Допустимые превышения температуры - по ГОСТ 10434-82.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Рекомендуемое
НОМИНАЛЬНЫЕ СЕЧЕНИЯ ЖИЛ ПРОВОДОВ И КАБЕЛЕЙ ДЛЯ ОПРЕССОВКИ
|
Номинальное сечение жилы по ГОСТ 22483-77, мм2 |
Класс жилы по ГОСТ 22483-77 |
|
|
0,5 |
0,35 |
4; 5 |
|
0,5 |
4; 5 |
|
|
0,75 |
3 |
|
|
1,0 |
0,75 |
4; 5 |
|
1,0 |
3; 4; 5 |
|
|
2,5 |
1,5 |
3; 4; 5 |
|
2,5 |
3; 4; 5 |
|
|
4 |
3; 4 |
|
|
4,0 |
4 |
4; 5 |
|
6,0 |
6 |
2; 3; 4; 5 |
|
10 |
2; 3 |
|
|
10,0 |
10 |
2; 3; 4; 5 |
|
16 |
2 |
|
|
16,0 |
16 |
3; 4; 5 |
(Новая редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ОСНОВНЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ

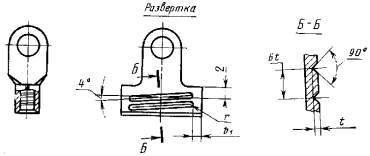

Рекомендуемые размеры опрессованных соединений типа I приведены на черт. 1 и в табл. 1, типа II - на черт. 2 и в табл. 2.
Тип I
(Измененная редакция, Изм. № 1).
Таблица 1
Размеры в мм
|
Номинальное сечение жилы, мм2 |
b2 |
h |
r |
r1 |
Минимальная ширина опрессовки |
|||
|
Латунь |
Медь |
Латунь |
Медь |
|||||
|
0,5 |
0,35; 0,50; 0,75 |
2,4 |
2,4 |
1,4 |
1,4 |
1 |
1,1 |
4 |
|
1,0 |
0,75; 1,00 |
2,8 |
2,8 |
1,6 |
1,6 |
1,25 |
1,25 |
|
|
2,5 |
1,50 |
5,1 |
4,6 |
2,6 |
2,3 |
2,6 |
2,8 |
|
|
2,50 |
2,9 |
2,6 |
2 |
2,2 |
||||
|
4,00 |
2,9 |
|||||||
|
4,0 |
4,00 |
5,5 |
5 |
3,2 |
2,9 |
2,4 |
2,4 |
5 |
|
6,0 |
6,00 |
6,9 |
6,4 |
3,9 |
3,7 |
3 |
3 |
|
|
10,00 |
4,0 |
|||||||
|
10,0 |
10,00 |
8 |
7,5 |
4,4 |
4,1 |
3,6 |
3,6 |
6 |
|
16,00 |
4,8 |
|||||||
|
16,0 |
16,00 |
9,7 |
9 |
5,7 |
5,2 |
4,3 |
4,3 |
8 |
(Измененная редакция, Изм. № 1).
Тип II
(Измененная редакция, Изм. № 1).
Таблица 2
Размеры в мм
|
Номинальное сечение жилы, мм2 |
b2 |
b4 |
h |
|
|
2,5 |
1,50 |
3 |
< 1 |
2,5 |
|
2,50 |
||||
|
4,00 |
||||
|
4,0 |
4,00 |
|||
|
6,0 |
6,00 |
< 1 |
3 |
|
|
10,00 |
||||
|
10,0 |
10,00 |
4 |
< 1 |
4 |
|
16,00 |
||||
|
16,0 |
16,00 |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 4
Обязательное

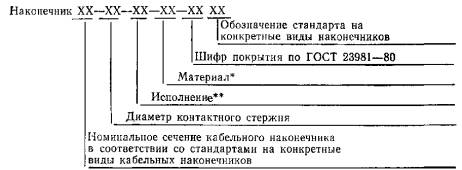

Структура условного обозначения кабельных наконечников
* Обозначения материалов:
М - медь;
ЛТ - латунь
** Обозначения исполнений кабельных наконечников:
плоских:
Л - левые;
П - правые
штифтовых:
Д - длинные
К - короткие
Примечание. В условном обозначении кабельных наконечников, предназначенных для присоединения пайкой без предварительной опрессовки, перед номинальным сечением дополнительно следует указывать букву П.
Приложение 4. (Введено дополнительно, Изм. № 1).
