ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ.
СТАНКИ С ЧИСЛОВЫМ
ПРОГРАММНЫМ УПРАВЛЕНИЕМ

ОСНОВНЫЕ ПАРАМЕТРЫ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ



ГОСТ 21608-76, ГОСТ 21611-82 (СТ СЭВ 3132-81);
ГОСТ 21613-82 (СТ СЭВ 3134-81)







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ ТОКАРНЫЕ С ЧИСЛОВЫМ ПРОГРАММНЫМ УПРАВЛЕНИЕМ

Основные параметры и размеры

Numerically controlled lathes.

Basic parameters and dimensions

ГОСТ
21608-76*

Утвержден Постановлением Государственного комитета стандартов Совета Министров СССР от 2 марта 1976 г. № 530. Срок введения установлен

с 01.01.77

Проверен в 1983 г. Постановлением Госстандарта от 18.01.84 № 203 срок действия продлен

до 01.01.95

Несоблюдение стандарта преследуется по закону

* Переиздание (май 1986 г.) с Изменением № 1, утвержденным в январе 1984 г. (ИУС № 5-84).

1. Настоящий стандарт распространяется на токарные станки общего назначения с числовым программным управлением: центровые, патронно-центровые, патронные (включая лоботокарные), прутковые автоматы, в том числе на станки с инструментальным магазином.

В стандарте учтены требования СТ СЭВ 3129-81.

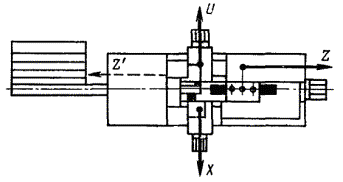

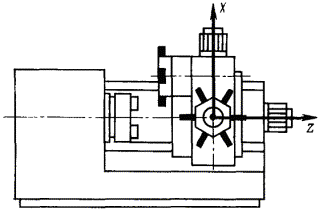

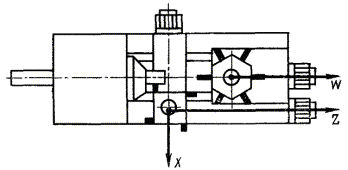

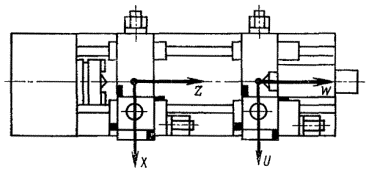

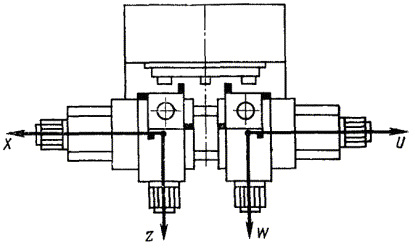

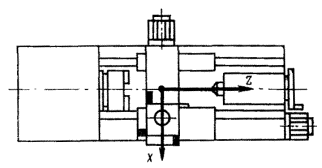

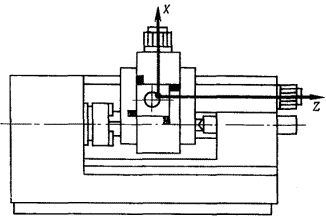

2. Основные параметры и размеры станков, обозначение и направление осей координат указаны на черт. 1 - 9 и в таблице.

Примечание. Черт. 1 - 9 не определяют конструкции станков.

Патронно-центровые и центровые станки

Черт. 1

Черт. 2

Черт. 3

Черт. 4

Патронные (включая лоботокарные) станки

Черт. 5

Черт. 6

Черт. 7

Прутковые станки и автоматы

Черт. 8

Черт. 9

3. Конец шпинделя - по ГОСТ 12595-85 или ГОСТ 12593-72.

Примечание. На прутковые автоматы и на станки с наибольшим диаметром устанавливаемого изделия над станиной свыше 1000 мм не распространяется.

1 - 3. (Измененная редакция, Изм. № 1).

4. Указанные в таблице значения дискретности распространяются на станки, оснащаемые серийно выпускаемыми устройствами числового программного управления.

5. Допускается увеличение количества управляемых и одновременно управляемых координат.

6. Привод подачи должен обеспечивать автоматическое ступенчатое или бесступенчатое изменение подачи.

7. Главный привод должен обеспечивать предпочтительно автоматическое ступенчатое или бесступенчатое изменение частоты вращения шпинделя в автоматическом цикле обработки.

Размеры в мм

Наибольший диаметр* устанавливаемого изделия над станиной

250

320

400

500

630

800

1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000

Наибольший диаметр обрабатываемого изделия над станиной (для патронных станков), не менее

160

200

250 (200)

320

400

500

630

-

Наибольший диаметр обрабатываемого изделия над суппортом (для центровых и патронно-центровых станков), не менее

100

125

160

200

250

320

400

-

Наибольший диаметр обрабатываемого прутка (для станков в прутковом исполнении)

10; 12; 16; 20; 25; 32; 40; 50; 63; 65; 80; 100; 125

Дискретность задания перемещения

по осям X, U, Z, Z¢, W

0,00025; 0,0005; 0,001; (0,002); (0,0025); 0,005; 0,01; (0,02) на радиус и длину

Наибольшая высота резца, устанавливаемого в резце держателе

6; 8; 10; 12; 16; 20; 25; 32; 40; 50; 65; 80; 100

Диаметр отверстия в револьверной головке (при базировании инструмента по отверстию)

16; 20; 25; 30**; 32; 40; 50; 60; 63**; 80; 100; 125; 160

Количество управляемых координат/наибольшее количество одновременно управляемых координат

2/1; 2/2; 3/1; 3/2; 3/3; 4/2; 4/3; 4/4

Управление в станках - контурное (прямоугольное, прямолинейное или криволинейное).

* Допускается увеличение наибольшего диаметра устанавливаемого изделия над станиной до 12,5 %.

** Размеры 30 и 63 непредпочтительны.

Примечание. Размеры, заключенные в скобки, при новом проектировании не применять.
