ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РИФЛЕНИЯ ПРЯМЫЕ И СЕТЧАТЫЕ

ФОРМА И ОСНОВНЫЕ ПАРАМЕТРЫ



ГОСТ 21474-75





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва



РАЗРАБОТАН, ВНЕСЕН И ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИНМАШ)

И. о. директора Герасимов Н.Н.

Руководитель темы и исполнитель Пивень В.П.

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 24 ноября 1975 г. № 3571



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РИФЛЕНИЯ ПРЯМЫЕ И СЕТЧАТЫЕ

Форма и основные размеры

Straight and diamond knurl. Form and basic dimensions

ГОСТ
21474-75

Взамен
ОСТ 26016 и ОСТ 26017

Постановлением Государственного комитета стандартов Совета Министров СССР от 24 ноября 1975 г. № 3571 срок действия установлен

с 01.01. 77

Несоблюдение стандарта преследуется по закону

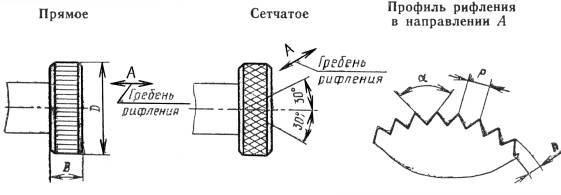

1. Форма и основные размеры рифления должны соответствовать указанным на чертеже.

2. Фаска - по ГОСТ 10948-64.

3. Шаги рифлений Р, мм, следует выбирать из рядов:

прямых - 0,5; 0,6; 0,8; 1,0; 1,2; 1,6;

сетчатых - 0,5; 0,6; 0,8; 1,0; 1,2; 1,6; 2,0.

Пример условного обозначения прямого рифления с шагом Р = 1,0 мм.

Рифление прямое 1,0 ГОСТ 21474-75

То же, для сетчатого рифления с шагом Р = 1,0 мм:

Рифление сетчатое 1,0 ГОСТ 21474-75

4. Высота h, угол a и зависимость шага рифлений от диаметра D и ширины В накатываемой поверхности приведены в рекомендуемом приложении.



ПРИЛОЖЕНИЕ

Рекомендуемое

ВЫСОТА h, УГОЛ a И ЗАВИСИМОСТЬ ШАГА РИФЛЕНИЙ Р ОТ ДИАМЕТРА D И ШИРИНЫ В НАКАТЫВАЕМОЙ ПОВЕРХНОСТИ

1. Высота рифления h:

для стали 0,25¸0,7 Р;

для цветных металлов и сплавов 0,25¸0,5 Р.

2. a = 70° для рифлений по стали, a = 90° для цветных металлов и сплавов.

3. Зависимость шага Р от диаметра и ширины накатываемой поверхности указана в табл. 1 и 2.

Таблица 1

Рифления прямые для всех материалов

мм

Ширина накатываемой поверхности В

Диаметр накатываемой поверхности D

до 8

св. 8 до 16

св. 16 до 32

св. 32 до 63

св. 63 до 125

св. 125

Шаг рифлений Р

До 4

0,5

0,5

0,6

0,6

0,8

1,0

Св. 4 до 8

0,6

"     8  "  16

0,8

0,8

"     16 " 32

1,0

1,0

1,2

"     32

1,2

1,6



Таблица 2

Рифления сетчатые

мм

Материал заготовки

Ширина накатываемой поверхности В

Диаметр накатываемой поверхности D

до 8

св. 8
до 16

св. 16
до 32

св. 32
до 63

св. 63
до 125

св. 125

Шаг рифлений Р

Цветные металлы и сплавы

До 8

0,5

0,6

0,6

0,6

0,8

-

Св. 8 до 16

0,8

0,8

-

"     16  " 32

1,0

1,0

-

"     32

1,2

1,6

Сталь

До 8

0,8

0,8

-

Св. 8 до 16

0,8

1,0

1,0

1,0

-

"     16  " 32

1,2

1,2

-

"     32

1,6

2,0
