ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АППАРАТУРА ПЕРЕДАЧИ ДАННЫХ.
УСТРОЙСТВО АВТОМАТИЧЕСКОГО
ВЫЗОВА УАВ-ТЛФ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 20768-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
АППАРАТУРА
ПЕРЕДАЧИ
ДАННЫХ.
Типы и основные параметры Data transmission equipment. Automatic calling equipment УАВ-ТЛФ Types and basic parameters |
ГОСТ
|
Постановлением Государственного комитета стандартов Совета Министров СССР от 22 апреля 1975 г. № 1022 срок действия установлен
с 01.07.1976 г.
до 01.07.1981 г.
Настоящий стандарт распространяется на устройства автоматического вызова (УАВ), применяемые в системах передачи данных, использующих автоматически коммутируемую телефонную сеть, и предназначенные для автоматического установления соединения с вызываемой установкой передачи данных по коммутируемым каналам тональной частоты с двухпроводным окончанием. Работа УАВ осуществляется совместно с устройством преобразования сигналов (УПС) и оконечным оборудованием данных (ООД).
Стандарт устанавливает типы и основные параметры УАВ-ТЛФ.
Структурная схема включения УАВ в канал передачи данных приведена в справочном приложении 2.
В стандарте учтены требования рекомендаций МККТТ V2, V24, V25.
1. ТИПЫ
1.1. Устройства автоматического вызова подразделяются на два типа:
I - номер вызываемого абонента запрограммирован в УАВ (предварительно установлен);
II - номер вызываемого абонента передается последовательно из ООД.
Условное обозначение устройства автоматического вызова должно состоять из:
букв УАВ-ТЛФ, обозначающих сокращенное наименование устройства автоматического вызова - телефонного типа;
цифр, указывающих тип;
цифр, указывающих порядковый номер разработки (присваивает централизованно базовое предприятие по направлению техники);
обозначения настоящего стандарта.
Пример условного обозначения устройства автоматического вызова типа II, третьей разработки:
Устройство УАВ-ТЛФ-II-3 ГОСТ 20768-75
Допускается сопровождать условное обозначение шифром разработки, например, «ЕС-8061».
Примечание. Условные обозначения, принятые настоящим стандартом, не должны использоваться в случаях обязательного применения кодов общесоюзного классификатора промышленной и сельскохозяйственной продукции.
2. ОСНОВНЫЕ ПАРАМЕТРЫ
2.1. Подключение УАВ к абонентской линии должно осуществляться по двухпроводной схеме.
2.2. Электрические параметры и технические требования к цепям обмена УАВ с ООД по стыку С2 должны соответствовать ГОСТ 18145-72 с требованиями настоящего стандарта. Номенклатура цепей обмена УАВ с ООД по стыку С2 приведена в приложении 1.
2.3. Основные параметры УАВ должны соответствовать приведенным в таблице.
|
Значение параметра |
|||
|
1. Номинальная величина входного сопротивления в точках
подключения к абонентской линии (АЛ) в полосе частот 300 |
600 |
||
|
2. Коэффициент отражения входного сопротивления по отношению к номинальному, %, не более |
15 |
||
|
3. Входное сопротивление постоянному току в точках подключения к АЛ, Ом |
при замыкании шлейфа АЛ, не более |
300 |
|
|
при размыкании шлейфа АЛ, не менее |
100000 |
||
|
4. Суммарная продолжительность размыкания и замыкания шлейфа АЛ при наборе номера, мс |
От 90 до 110 |
||
|
5. Отношение продолжительности размыкания к продолжительности замыкания шлейфа АЛ при наборе номера |
От 1,4 до 1,7 |
||
|
6. Продолжительность паузы между цифрами номера, мс, не менее |
500 |
||
|
7. Число цифр установленного номера для УАВ типа I, не менее |
8 |
||
|
8. Уровень зуммерных сигналов (сигналов телефонной сети) на входе УАВ в точках подключения к АЛ на частотах 450 ± 50 Гц или 800 ± 50 Гц, дБ, не менее |
Минус 30 |
||
|
9. Время переключения цепи 210 (запрос следующей цифры) из состояния «Выключено» в состояние «Включено» при приеме непрерывного зуммерного сигнала для УАВ типа II, с |
От 2 до 3 |
||
|
10. Время переключения цепи 205 (несостоявшийся вызов) из состояния «Выключено» в состояние «Включено», с |
при приеме зуммерного сигнала с периодичностью: |
1,5 |
|
|
посылка - от 0,3 до 0,4 с; |
|||
|
пауза - от 0,3 до 0,4 с, не более |
|||
|
при перерыве между последовательными операциями в процедуре вызова, не менее |
40 |
||
|
11. Время переключения цепи 204 (удаленная установка подсоединена)
из состояния «Выключено» в состояние «Включено» при приеме сигнала ответа на
частоте 2100 |
От 460 до 600 |
||
|
12. Наработка на отказ, ч, не менее |
3000 |
||
2200 Гц, Ом
21 Гц с уровнем от
0 до минус 43 дБ, мсПримечания:
1. К п. 6. УАВ типа II должно обеспечивать продолжительность паузы между цифрами путем перевода цепи 210 (запрос следующей цифры) в состояние «Выключено» после каждого перехода цепи 211 (цифра выдается) из состояния «Включено» в состояние «Выключено».
2. К пп. 10, 11. Время переключения цепи равно отрезку времени между моментом появления указанного в соответствующем пункте сигнала на входе УАВ и моментом перехода цепи из состояния «Выключено» в состояние «Включено».
3. К п. 11. При работе совместно с УПС, соответствующим рекомендации V23 МККТТ, УАВ должно переводить цепь 204 (удаленная установка подсоединена) в состояние «Включено» после окончания сигнала от удаленной установки данных, длительность которого не более 4,0 с.
2.4. Для УАВ типа II соответствие цифр номера и знаков управления состоянию цифровых цепей обмена 206 - 209 стыка С2 - по ГОСТ 18145-72. Цифра 0 передается десятью импульсами.
2.5. УАВ должно обеспечивать периодичность передачи в абонентскую линию сигналов от УПС: посылка от 0,5 до 0,7 с, пауза от 1,5 до 2,0 с.
ПРИЛОЖЕНИЕ 1 к ГОСТ 20768-75
Справочное
Номенклатура цепей обмена УАВ с ООД по стыку С2
|
Наименование цепей стыка |
Номер контакта разъема |
Типы |
||
|
I |
II |
|||
|
201 |
Сигнальное заземление или общий обратный провод |
7 |
+ |
+ |
|
202 |
Запрос вызова |
4 |
+ |
+ |
|
203 |
Линия данных занята |
22 |
+ |
+ |
|
204 |
Удаленная установка подсоединена |
13 |
+ |
+ |
|
205 |
Несостоявшийся вызов |
3 |
+ |
+ |
|
206 |
Цифровой сигнал (20) |
14 |
- |
+ |
|
207 |
Цифровой сигнал (21) |
15 |
- |
+ |
|
208 |
Цифровой сигнал (22) |
16 |
- |
+ |
|
209 |
Цифровой сигнал (23) |
17 |
- |
+ |
|
210 |
Запрос следующей цифры |
5 |
- |
+ |
|
211 |
Цифра выдается |
2 |
- |
+ |
|
212 |
Защитное заземление |
1 |
+ |
+ |
|
213 |
Индикатор электропитания |
6 |
+ |
+ |
Обозначения: знак «+» означает наличие цепи в стыке С2; знак «-» означает отсутствие цепи в стыке С2.
ПРИЛОЖЕНИЕ 2 к ГОСТ 20768-75
Справочное

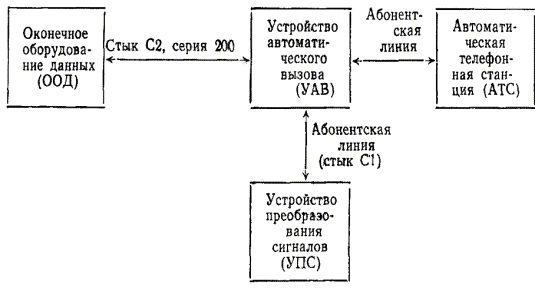

Структурная схема включения устройства автоматического вызова в канал передачи данных
