МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАТУШКИ ИНДУКТИВНОСТИ АППАРАТУРЫ СВЯЗИ

Термины и определения

Inductance coils for telecommunication equipment.
Terms and definitions

ГОСТ
20718-75

Переиздание

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 апреля 1975 г. № 868 дата введения установлена

01.07.76

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий, относящихся к катушкам индуктивности, применяемых в колебательных контурах аппаратуры связи.

Термины, установленные настоящим стандартом, обязательны для применения в технической документации всех видов, учебниках, учебных пособиях, технической и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп». Для отдельных терминов в стандарте приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

В случаях, когда существенные признаки понятия содержатся в буквальном значении термина, определение не приведено, и соответственно, в графе «Определение» поставлен прочерк.

В стандарте в качестве справочных приведены иностранные эквиваленты стандартизованных терминов на английском (Е) и французском (F) языках.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.

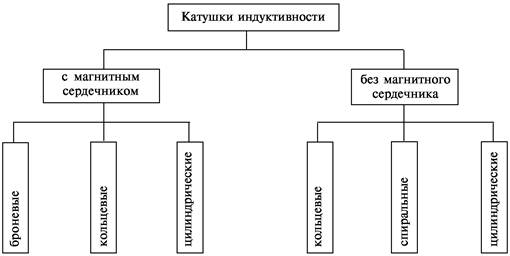

Классификация катушек индуктивности, в соответствии с которой в настоящем стандарте установлены термины, приведена в справочном приложении 1. Математические выражения определений основных электрических параметров - в справочном приложении 2.

Стандартизованные термины избраны полужирным шрифтом, их краткая форма - светлым, а недопустимые синонимы - курсивом.

Термин

Определение

1. Катушка индуктивности

Катушка

Ндп. Индуктивный элемент

Намоточный элемент

Е. Inductance coil

F. Bobine ďinductance

Индуктивная катушка, являющаяся элементом колебательного контура и предназначенная для использования ее добротности.

Примечание. Индуктивная катушка - по ГОСТ 19880-74*

______

* На территории Российской Федерации действует ГОСТ Р 52002-2003 (здесь и далее).

2. Катушка индуктивности с магнитным сердечником

Катушка с сердечником

Е. Inductance coil with magnetic соте

F. Bobine ďinductance à noyau magnétique

-

3. Катушка индуктивности без магнитного сердечника

Катушка без сердечника

Е. Coreless coil

F. Bodine ďinductance sans noyau magnétique

-

4. Высокочастотная катушка индуктивности

Высокочастотная катушка

Е. High-frequency inductance coil

F. Bobine ďinductance à haute fréquence

-

5. Магнитный сердечник катушки индуктивности

Сердечник катушки

Ндп. Магнитопровод

Е. Magnetic core of inductance coil

F. Noyau magnétique de bobine ďinductance

Деталь или сборочная единица из магнитного материала, предназначенная для сосредоточения в ней магнитного потока

6. Подстроечный сердечник катушки индуктивности

Подстроечник

Ндп. Сердечник

Е. Abjuster adjusting core of inductance coil

F. Noyau plongeur

Деталь, обеспечивающая возможность изменения индуктивности катушки без изменения числа витков обмотки

7. Кольцевая катушка индуктивности с сердечником

Ндп. Тороидальная катушка с сердечником

Е. Circular cored coil

F. Bobine ďinductance circulare à noyau

Катушка индуктивности, сердечник которой имеет форму кольца

8. Броневая катушка индуктивности

Броневая катушка

Е. Pot core coil assembly

F. Bobine de type

Катушка индуктивности, обмотка которой расположена внутри броневого сердечника

9. Цилиндрическая катушка индуктивности с сердечником

Е. Cylindrical cored coil

F. Bobine cylindrique à noyau

Катушка индуктивности, сердечник которой имеет форму цилиндра

10. Кольцевая катушка индуктивности

Кольцевая катушка

Ндп. Тороидальная катушка

Е. Ring coil.

F. Bobine toroidale

Катушка индуктивности без магнитного сердечника, обмотка которой имеет форму кольца

11. Цилиндрическая катушка индуктивности

Цилиндрическая катушка

Е. Cylindrical inductance coil

F. Bobine cylindrique

Катушка индуктивности без магнитного сердечника, обмотка которой имеет форму цилиндра

12. Спиральная катушка индуктивности

Спиральная катушка

Е. Spiral coil

F. Bobine plate

Катушка индуктивности, обмотка которой имеет форму плоской спирали

13. Керн броневого сердечника

Керн

Сплошной или с осевым отверстием цилиндр из магнитного материала, расположенный в центре чашки

14. Чашка броневого сердечника

Чашка

Ндп. Горшок

Е. Сир

F. Coquille

Полый цилиндр с основанием из магнитного материала

Примечание. Цилиндр может составляться из отдельных деталей

15. Броневой цилиндрический сердечник

Броневой сердечник

Ндп. Горшкообразный сердечник

Е. Cup core

F. Noyau en forme de pot

Сердечник, состоящий из двух чашек, образующих замкнутый полый цилиндр с внутренним керном, на котором располагается обмотка.

Примечание. Сердечник может составляться из отдельных деталей и иметь внутренний воздушный зазор, расположенный перпендикулярно силовым магнитным линиям

16. Чашечный сердечник

Е. Cup core

F. Noyau de type

Сердечник, состоящий из двух чашек без внутреннего керна, образующих замкнутый полый цилиндр, в котором расположена обмотка

17. Стержневой сердечник

Е. Rod type core

F. Bàtonnet

Сердечник, имеющий форму гладкого или с резьбой цилиндра.

Примечание. Сердечник может иметь осевое отверстие.

18. Подстраиваемая катушка индуктивности

Подстраиваемая катушка

Е. Adjustable coil

F. Bobine ďinductance réglable

Катушка индуктивности, индуктивность которой может быть изменена в заданных пределах

19. Неподстраиваемая катушка индуктивности

Неподстраиваемая катушка

Е. Fixed coil

F. Bobine fixe

Катушка индуктивности, индуктивность которой постоянна

ОБМОТКИ КАТУШКИ ИНДУКТИВНОСТИ

20. Обмотка

Ндп. Намотка

Е. Winding

F. Enroulement

По ГОСТ 18311-80

21. Намотка

Е. Winding

F. Bobinage

Процесс укладки и закрепления одного или одновременно двух и более проводов на каркасах и сердечниках

22. Шаг намотки

Е. Pitch of winding

F. Pas des spires

Расстояние между осевыми или образующими линиями провода двух соседних витков

23. Виток обмотки

Виток

E. Turn

F. Spire

Отрезок провода, расположенный по замкнутому периметру, начало и конец которого смещены по оси или радиусу обмотки на заданное расстояние

24. Отвод катушки индуктивности

Е. Tapping

F. Plot

Вывод от части витков обмотки

25. Однослойная (многослойная) обмотка

Обмотка, все витки которой расположены в один (более одного) слой

26. Рядовая обмотка

Е. Ordinary

Обмотка, витки которой располагаются в ряд вдоль ее оси с шагом, равным наружному диаметру провода.

Примечание. Обмотка может иметь любое число рядов

27. Произвольная рядовая обмотка

Произвольная обмотка

Е. Random winding

Обмотка, витки которой располагаются вдоль ее оси произвольно в любое число рядов

28. Шаговая обмотка

Е. Spaced winding

Однослойная обмотка, витки которой расположены с заданным шагом

29. Универсальная обмотка

Е. Universal winding

F. Enroulement universelle

Обмотка, витки которой располагаются под углом к плоскости ее вращения и имеют резкие перегибы у торцов обмотки

30. Секционированная обмотка

E. Split winding

F. Enroulement fractionnée

Обмотка, витки которой уложены группами вдоль ее оси

31. Спиральная обмотка

E. Spiral winding

F. Enroulement en forme de spirale

Обмотка, витки которой уложены в виде плоской спирали

ПАРАМЕТРЫ КАТУШКИ ИНДУКТИВНОСТИ

32. Собственная индуктивность катушки

Индуктивность

Е. Inductance of coil

F. Inductance de bobine

Отношение потокосцепления самоиндукции катушки индуктивности к току, протекающему через нее

33. Номинальная индуктивность

Номинальная индуктивность

Е. Nominal value of inductance

F. Valeur ďinductance nominale

Значение индуктивности, являющееся исходным для отсчета отклонений

34. Начальная индуктивность катушки

Начальная индуктивность

Ндп. Индуктивность на низкой частоте

Е. Initial inductance of coil

F. Valeur ďinductance initiate

Значение индуктивности, определенное при условии отсутствия влияния собственной емкости, изменения начальной проницаемости сердечника и собственной индуктивности

35. Эффективная индуктивность катушки

Эффективная индуктивность

Ндп. Действующее значение

Е. Effective value of inductance coil

F. Valeur effectif ďinductance

Значение индуктивности, определенное с учетом влияния собственной емкости, собственной индуктивности и изменения начальной проницаемости сердечника

36. Индуктивность катушки без подстроечника

Индуктивность без подстроечника

Е. Value of inductance of coil without adjuster

F. Valeur ďinductance de bobine sans noyau plongeur

Значение индуктивности подстраиваемой катушки при отсутствии подстроечника или при расположении подстроечника вне зоны его влияния на индуктивность

37. Индуктивность катушки с подстроечником

Индуктивность с подстроечником

Е. Value of inductance of coil with adjuster

F. Valeur ďinductance de bobine à noyau plongeur

Значение индуктивности подстраиваемой катушки при расположении подстроечника в зоне его влияния на индуктивность

38. Допуск индуктивности катушки

Допуск индуктивности

Е. Tolerance on inductance value of coil

F. Tolérance sur ľinductance de bobine

Разность между наибольшим и наименьшим предельными значениями индуктивности, выраженная в единицах индуктивности или в процентах к номинальному значению

39. Допускаемое отклонение индуктивности катушки

Е. Permissible deviation of inductance

F. Ecart admissible ďinductance

Разность между одним из предельных и номинальным значениями индуктивности

40. Среднее значение индуктивности катушки

Е. Mean value of inductance

F. Valeur moyenne ďinductance

Значение индуктивности, являющееся исходным для расчета числа витков обмотки катушки индуктивности

41. Коэффициент подстройки катушки индуктивности

Коэффициент подстройки

Отношение изменения индуктивности катушки от номинального значения индуктивности до предельного за счет перемещения подстроечника, к номинальному значению индуктивности, выраженное в процентах

42. Коэффициент перекрытия катушки индуктивности

Коэффициент перекрытия

Е. Percent of adjustment of inductance coil

F. Pourcent de réglage ďinductance

Отношение максимального изменения индуктивности за счет перемещения подстроечника к номинальному значению индуктивности, выраженное в процентах

43. Подгонка индуктивности катушки

Подгонка

Е. Range of trimming of inductance

Относительное изменение индуктивности катушки, определяемое изменением проницаемости сердечника или числа витков обмотки

44. Индуктивность отвода катушки

Индуктивность отвода

Е. Value of inductance of tapping

F. Valeur ďinductance de prise

Значение индуктивности между одним из концов обмотки и отводом

45. Общая индуктивность катушки

Общая индуктивность

Е. Total inductance of coil

F. Inductance totale de bobine

Значение индуктивности между началом и концом обмотки

46. Добротность катушки индуктивности

Добротность катушки

Е. Quality factor of соil

F. Qualité de bobine

Отношение индуктивного сопротивления катушки индуктивности к ее активному сопротивлению

47. Номинальная добротность катушки индуктивности

Номинальная добротность

Е. Nominal value of Q-factor of coil

F. Qualité nominal de bobine

Значение добротности при номинальном значении индуктивности, являющееся исходным для отсчета отклонений

48. Температурный коэффициент индуктивности катушки (ТКИ)

Е. Temperature coefficient of inductance

F. Coefficient de température ďinductance de bobine

Отношение относительного изменения индуктивности к интервалу температур, вызвавшему это изменение

49. Температурный коэффициент катушки индуктивности (ТКК)

Е. Temperature coefficient of inductance coil

F. Coefficient de température de bobine

Отношение относительного изменения эффективной индуктивности катушки к интервалу температур, вызвавшему это изменение

50. Температурная нестабильность индуктивности катушки

Температурная нестабильность индуктивности

Е. Temperature instability of inductance coil

F. Instabilité de température ďinductance

Относительное изменение индуктивности, вызванное изменением температуры окружающей среды

51. Температурный коэффициент добротности катушки индуктивности (ТКД)

Е. Temperature coefficient of Q-factor of coil

F. Coefficient de température de qualité de bobine

Отношение относительного изменения добротности катушки индуктивности к интервалу температур, вызвавшему это изменение

52. Нестабильность индуктивности катушки

Нестабильность индуктивности

Ндп. Стабильность индуктивности

Е. Instability of inductance of coil

F. Instabilité ďinductance de bobine

Относительное изменение индуктивности под воздействием различных факторов

53. Нестабильность добротности катушки индуктивности

Нестабильность добротности

Ндп. Стабильность добротности

Е. Instability of quality-factor of coil

F. Instabilité de qualité de bobine

Относительное изменение добротности под воздействием различных факторов

54. Временная нестабильность индуктивности катушки

Временная нестабильность индуктивности

Ндп. Временная стабильность

Е. Relative variation of inductance with time

F. Variation relative ďinductance due à temps

Относительное изменение индуктивности в процентах за заданный интервал времени при нормальных условиях

55. Коэффициент нестабильности индуктивности катушки

Коэффициент нестабильности индуктивности

Е. Inductance instability factor of coil

F. Coefficient ďinstabilité ďinductance de bobine

Отношение изменения индуктивности к произведению квадрата индуктивности в начальный период времени и логарифма отношения времен, за которые произошло это изменение

56. Рабочая температура катушки индуктивности

Рабочая температура

Е. Operating temperature of coil

F. Température ďemploi de bobine

Температура, при которой катушка индуктивности сохраняет номинальные параметры в заданных допусках

57. Максимальная температура катушки индуктивности

Максимальная температура

Е. Maximum temperature of inductance coil

F. Pointe maximum de température de bobine

Наибольшая температура, при которой катушка индуктивности не имеет механических повреждений, может транспортироваться и после воздействия которой сохраняет заданные параметры

58. Минимальная температура катушки индуктивности

Минимальная температура

Е. Minimum temperature of inductance coil

F. Pointe minimum de température

Наименьшая температура, при которой катушка индуктивности не имеет механических повреждений, может транспортироваться и после воздействия которой сохраняет заданные параметры

59. Взаимная индуктивность

E. Mutual inductance of coil

F. Inductance mutuelle de bobine

По ГОСТ 19880-74

60. Магнитный материал

По ГОСТ 19693-74

61. Собственная емкость катушки индуктивности

Е. Self-capacitance of coil

Электрическая емкость, составляющая с ее индуктивностью резонансный контур на частоте собственного резонанса и измеряемая на концах обмотки катушки

62. Коэффициент связи катушек индуктивности

Коэффициент связи

Е. Coefficient of coupling of coil

F. Coefficient de couplage de bobine

Отношение изменения индуктивности двух последовательно включенных катушек по сравнению с суммой их индуктивностей, к удвоенному корню квадратному из произведения индуктивностей этих катушек

63. Максимальная частота катушки индуктивности

Максимальная частота

Е. Maximum frequency of coil

F. Fréquence maximum de bobine

Частота, при которой катушка еще может использоваться в качестве индуктивности

64. Оптимальная частота катушки индуктивности

Оптимальная частота

Е. Optimum working frequency of coil

F. Fréquence optimum de bobine

Частота, при которой добротность катушки имеет значение не менее 0,707 от максимальной добротности

65. Резонансная частота

Ндп. Собственная частота катушки

Е. Resonant frequency of coil

F. Fréquence resonante de bobine

По ГОСТ 19880-74

66. Затухание нелинейности катушки индуктивности

Е. Attenuation of nonlinearity of coil

F. Affaiblissement de nonlinéarité de bobine

Логарифм отношения общего напряжения к напряжению n-ой гармоники

67. Электрическое сопротивление постоянному току

Е. Direct-current resistance of coil

F. Résistance en courant continu de bobine

По ГОСТ 19880-74

68. Сопротивление переменному току катушки индуктивности

Е. Alternating current impedance of coil

F. Résistance en curant alternatif de bobine

Суммарное сопротивление катушки индуктивности, последовательно включенной в цепь переменного тока при данной частоте и значении тока

69. Допустимый ток обмотки катушки индуктивности

Допустимый ток

Е. Permissible current of inductance coil

F. Courant admissible

Ток, протекающий по обмотке, при котором перегрев обмотки находится в допустимых пределах

КОНСТРУКЦИЯ КАТУШКИ ИНДУКТИВНОСТИ

70. Конструкция катушки индуктивности

Ндп. Арматура

Е. Inductance coil assembly

F. Construction de bobine ďinductance

Совокупность конструктивных деталей, обеспечивающих механическое скрепление частей катушки индуктивности, а также установку и электрический монтаж ее в блоке аппаратуры

71. Базовая конструкция катушки индуктивности

Базовая конструкция

Е. Unified construction of coil

F. Construction normalisée de bobine

Единая конструкция катушки с сердечниками одной конструкции и размера, содержащая детали, применяющиеся во всех вариантах исполнения

72. Вариант катушки индуктивности

E. Midification of inductance coil

F. Modification de bobine

Катушка индуктивности, выполненная в базовой конструкции с использованием переменных составляющих и отличающаяся данными обмотки, материалом сердечника и электрическими параметрами

73. Влагозащищенная конструкция катушки индуктивности

Ндп. Герметизированная конструкция катушки индуктивности

Е. Rumiditi proofed construction of coil

Конструкция катушки индуктивности, предохраняющая ее от непосредственного воздействия влаги и обеспечивающая сохранение электрических параметров в допустимых пределах

74. Открытая конструкция катушки индуктивности

Е. Open construction of inductance coil

F. Construction ouverte de bobine

Конструкция катушки, не предохраняющая ее от непосредственного воздействия влаги и предназначенная для использования в герметично закрытых блоках аппаратуры или при нормальной влажности

75. Экранированная конструкция катушки индуктивности

Экранированная катушка

Е. Screened construction of coil

F. Construction blindée de bobine

-

76. Каркас катушки индуктивности

Каркас

Ндп. Корпус

Е. Coil forn

F. Mandrin de bobine

Несущая деталь из диэлектрического материала, предназначенная для расположения на ней обмотки.

Примечание. Деталь может иметь закрепленные выводы и втулки для распайки концов обмотки и крепления катушки в блоках аппаратуры

77. Основание катушки индуктивности

Ндп. Дно

Е. Base of coil

F. Embase de bobine

Деталь в виде платы из диэлектрического материала или немагнитного металла, на которой устанавливается каркас с обмоткой или сердечник с обмоткой.

Примечание. Деталь может иметь выводы для монтажа

78. Вывод катушки индуктивности

Вывод

Ндп. Клемма

Е. Terminal pin

F. Picot

Деталь катушки индуктивности, предназначенная для электрического соединения катушки с другими элементами колебательного контура

79. Втулка катушки индуктивности

Втулка

Ндп. Букса

Е. Sleeve

F. Manchon

Деталь конструкции из диэлектрического материала, имеющая форму полого гладкого или резьбового цилиндра, предназначенная для перемещения подстроечника.

Примечание. Втулка может использоваться для крепления катушки в блоках аппаратуры

80. Катушка конструкции

Е. Coil

F. Bobine

Каркас с обмоткой, бескаркасная обмотка

81. Экран катушки индуктивности

Экран

Е. Screen

F. Blindage

Деталь конструкции из немагнитного металла для установки основания, имеющая вывод для заземления и предназначенная для защиты от влияния электростатических полей

82. Колпачок катушки индуктивности

Колпачок

Ндп. Заглушка

Е. Can

Деталь экранированной катушки из немагнитного металла, высота которой больше половины ее внутреннего диаметра, предназначенная для обеспечения влагозащиты и предохранения подстроечника от механических повреждений

83. Крышка катушки индуктивности

Крышка

Е. Cover

Деталь экранированной катушки из немагнитного металла, высота которой меньше половины ее внутреннего диаметра, предназначенная для обеспечения влагозащиты и предохранения подстроечника от механических повреждений

84. Корпус катушки индуктивности

Ндп. Кожух

Е. Container

F. Boitier

Полая деталь конструкции из диэлектрического материала, предназначенная для установки основания или катушки с основанием и защиты катушки от влаги

85. Плата с выводами

Ндп. Планка монтажная

Е. Mounting plate

F. Plaquette

Деталь катушки индуктивности из электроизоляционного материала для монтажа схемы

86. Металлический держатель катушки индуктивности

Металлический держатель

Металлическая деталь катушки индуктивности, обеспечивающая крепление катушки в блоке аппаратуры

87. Удельная индуктивность катушки

Отношение эффективной индуктивности катушки к объему ее конструкции

88. Коэффициент эффективности конструкции катушки

Произведение удельной индуктивности катушки индуктивности на ее удельную добротность

89. Коэффициент конструкции катушки

Отношение объема сердечника катушки индуктивности к объему конструкции катушки

90. Удельная добротность катушки

Отношение добротности катушки индуктивности на заданной частоте к объему ее конструкции

АЛФАВИТНЫЙ УКАЗАТЕЛЬ РУССКИХ ТЕРМИНОВ

Арматура

70

Букса

79

Вариант катушки индуктивности

72

Виток

23

Виток обмотки

23

Втулка

79

Втулка катушки индуктивности

79

Вывод

78

Вывод катушки индуктивности

78

Горшок

14

Держатель металлический

86

Держатель металлический катушки индуктивности

86

Добротность катушки

46

Добротность катушки индуктивности

46

Добротность катушки индуктивности номинальная

47

Добротность номинальная

47

Добротность катушки удельная

90

Допуск индуктивности

38

Допуск индуктивности катушки индуктивности

38

Дно

77

Емкость катушки индуктивности собственная

61

Затухание нелинейности катушки индуктивности

66

Заглушка

82

Значение индуктивности катушки среднее

40

Значение индуктивности катушки действующее

35

Индуктивность

32

Индуктивность без подстроечника

36

Индуктивность взаимная

59

Индуктивность катушки собственная

32

Индуктивность катушки без подстроечника

36

Индуктивность на низкой частоте

34

Индуктивность катушки начальная

34

Индуктивность катушки номинальная

33

Индуктивность катушки общая

45

Индуктивность катушки с подстроечником

37

Индуктивность катушки эффективная

35

Индуктивность катушки удельная

87

Индуктивность начальная

34

Индуктивность номинальная

33

Индуктивность общая

45

Индуктивность отвода

44

Индуктивность отвода катушки

44

Индуктивность с подстроечником

37

Индуктивность эффективная

35

Каркас

76

Каркас катушки индуктивности

76

Катушка

1

Катушка без сердечника

3

Катушка броневая

8

Катушка высокочастотная

4

Катушка индуктивности

1

Катушка конструкции

80

Катушка индуктивности без магнитного сердечника

3

Катушка индуктивности броневая

4

Катушка индуктивности высокочастотная

8

Катушка индуктивности кольцевая

10

Катушка индуктивности неподстраиваемая

19

Катушка индуктивности подстраиваемая

18

Катушка индуктивности с магнитным сердечником

2

Катушка индуктивности спиральная

12

Катушка индуктивности с сердечником кольцевая

7

Катушка индуктивности с сердечником цилиндрическая

9

Катушка индуктивности цилиндрическая

11

Катушка кольцевая

10

Катушка конструкции

80

Катушка подстраиваемая

18

Катушка с сердечником

2

Катушка с сердечником тороидальная

7

Катушка неподстраиваемая

19

Катушка тороидальная

10

Катушка спиральная

12

Катушка цилиндрическая

11

Катушка экранированная

75

Керн

13

Керн броневого сердечника

13

Колпачок

82

Колпачок катушки индуктивности

82

Клемма

78

Конструкция базовая

71

Конструкция катушки индуктивности

70

Конструкция катушки индуктивности базовая

71

Конструкция катушки индуктивности влагозащищенная

73

Конструкция катушки индуктивности герметизированная

73

Конструкция катушки индуктивности открытая

74

Конструкция катушки индуктивности экранированная

75

Кожух

84

Корпус

76

Корпус катушки индуктивности

84

Коэффициент добротности катушки индуктивности температурный

51

Коэффициент индуктивности катушки температурный

48

Коэффициент катушки индуктивности температурный

49

Коэффициент конструкции катушки

89

Коэффициент нестабильности индуктивности

55

Коэффициент нестабильности индуктивности катушки

55

Коэффициент перекрытия

42

Коэффициент перекрытия катушки индуктивности

42

Коэффициент подстройки

41

Коэффициент подстройки катушки индуктивности

41

Коэффициент связи

62

Коэффициент связи катушек индуктивности

62

Коэффициент эффективности конструкции катушки

88

Крышка

83

Крышка катушки индуктивности

83

Материал магнитный

60

Магнитопровод

3

Намотка

21

Намотка

20

Нестабильность добротности

53

Нестабильность добротности катушки индуктивности

53

Нестабильность индуктивности

52

Нестабильность индуктивности временная

54

Нестабильность индуктивности катушки

52

Нестабильность индуктивности катушки временная

54

Нестабильность индуктивности катушки температурная

50

Нестабильность индуктивности температурная

50

Обмотка

20

Обмотка многослойная

25

Обмотка однослойная

25

Обмотка произвольная

27

Обмотка произвольная рядовая

27

Обмотка рядовая

26

Обмотка секционированная

30

Обмотка спиральная

31

Обмотка универсальная

29

Обмотка шаговая

28

Основание катушки индуктивности

77

Отвод катушки индуктивности

24

Отклонение индуктивности катушки допускаемое

39

Плата с выводами

85

Планка монтажная

85

Подгонка

43

Подгонка индуктивности катушки

43

Подстроечник

6

Процент подстройки

41

Процент подстройки катушки индуктивности

41

Процент перекрытия

42

Процент перекрытия катушки индуктивности

42

Сердечник

6

Сердечник броневой

15

Сердечник броневой цилиндрический

15

Сердечник горшкообразный

15

Сердечник катушки

5

Сердечник катушки индуктивности магнитный

5

Сердечник катушки индуктивности подстроечный

6

Сердечник стержневой

17

Стабильность временная

54

Стабильность добротности

53

Стабильность индуктивности

52

Сердечник чашечный

16

Сопротивление переменному току катушки индуктивности

68

Сопротивление постоянному току электрическое

67

Температура катушки индуктивности максимальная

57

Температура катушки индуктивности минимальная

58

Температура катушки индуктивности рабочая

56

Температура максимальная

57

Температура минимальная

58

Температура рабочая

56

Ток допустимый

69

Ток обмотки катушки индуктивности допустимый

69

Частота катушки индуктивности максимальная

63

Частота катушки индуктивности оптимальная

64

Частота катушки собственная

65

Частота максимальная

63

Частота оптимальная

64

Частота резонансная

65

Чашка

14

Чашка броневого сердечника

14

Шаг намотки

22

Экран

81

Экран катушки индуктивности

81

Элемент индуктивности

1

Элемент намоточный

1

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Adjuster adjusting core of inductance coil

6

Adjustable coil

18

Attenuation of nonlinearity of coil

66

Alternating current impedance of coil

68

Base of coil

77

Can

82

Cover

83

Circular cored coil

7

Coefficient of coupling of coil

62

Coil

80

Coil form

76

Coreless coil

3

Container

84

Cup

14

Cup core

15, 16

Cylindrical inductance coil

11

Cylindrical cored coil

9

Direct-current resistance of coil

67

Effective value of inductance coil

35

Fixed coil

19

High-frequency inductance coil

4

Humidity-proofed construction of coil

73

Inductance coil

32

Inductance coil assembly

70

Inductance coil with magnetic core

2

Initial value of inductance

34

Inductance instability factor of coil

55

Instability of quality factor of coil

53

Magnetic core of inductance coil

5

Maximum frequence of coil

57

Maximum temperature of inductance coil

63

Mean value of inductance

40

Metal carrier

86

Minimum temperature of coil

58

Modification of inductance coil

72

Mounting plate

87

Mutual inductance of coil

59

Nominal value of inductance

33

Nominal value of Q factor of coil

47

Open construction of inductance coil

75

Operating temperature of coil

56

Optimum working frequency of coil

64

Ordinary winding

26

Percent of adjustment of inductance coil

42

Permissible current of inductance coil

69

Permissible deviation of inductance

39

Pitch of winding

22

Pot core coil assembly

8

Pot cylindrical core

15

Quality factor of inductance coil

46

Random winding

27

Range of trimming of inductance

43

Relative variation of inductance with time

54

Ring coil

10

Rod type core

17

Screen

81

Screened construction of coil

75

Self-capacitance of coil

61

Sleeve

79

Spaced winding

28

Spiral coil

12

Spiral winding

31

Split winding

30

Tapping

24

Temperature coefficient of inductance

48

Temperature coefficient of inductance coil

49

Temperature coefficient of Q-factor of coil

51

Temperature instability of inductance coil

50

Terminal pin

78

Tolerance on inductance value of coil

38

Total inductance of coil

45

Unified construction of coil

71

Universal winding

29

Value of inductance of coil with adjuster

37

Value of inductance of coil without adjuster

36

Value of inductance of tapping

44

Winding

20, 21

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Affaiblissement de non linearite de bobine

66

Batonnet

17

Blindage

81

Bobinage

21

Bobine

80

Bobine ďinductance

1

Bobine cylindrique

11

Bobine cylindrique

9

Bobine ďinctanée

1

Bobine ďinductance circulaire à noyau

7

Bobine ďinductance à noyau magnétique

2

Bobine ďinductance sians noyau magnétique

3

Bobine ďinductance reglabie

18

Bobine ďinductance frequence

4

Bobine de type

8

Bobine toroidale

10

Bobine fixe

19

Bobine plate

12

Boitier

84

Coefficient de couplage de bobines

62

Coefficient ďinstabilite ďinductance de bobine

55

Coefficient de temperature de bobine

49

Coefficient de temperature ďinductance de bobine

48

Coefficient de (temperature de qualité de bobine

51

Construction blindée de bobine

75

Construction de bobine ďinductance

70

Construction normalisée de bobine

71

Construction cuvert de bobine

74

Coquille

14

Courant admissible

69

Couvercle

83

Ecart admissible ďinductance

39

Embase de bobine

77

Entroulement

20

Entroulement fractionnée

30

Enroulement en forme de spirale

31

Enroulement universelle

29

Frequence maximum de bobine

63

Frequence optimum de bobine

64

Frequence resonante de bobine

65

Inductance de bobine

32

Inductance mutuelle de bobine

59

Inductance totale de bobine

45

Instabilité ďinductance de bobine

52

Instabilité de qualité de bobine

53

Instabilité de temperature ďinductance

50

Manchon

79

Mandrin de bobine

76

Modification de bobine

72

Noyau de tipe

16

Noyau en forme de pot

15

Noyau magnetique de bobine ďinductance

5

Noyau plongeur

6

Pas des spires

22

Pourcent de reglage ďinductance

42

Picot

78

Plaquette

85

Plot

24

Pointe maximum de temperature de bobine

57

Pointe minimum de temperature de bobine

58

Qualité de bobine

46

Qualite nominal de bobine

47

Resistance en courant alternatif de bobine

68

Resistance en courant continu de bobine

67

Spire

23

Temperature ďomploi de bobine

56

Tolerance sur ľinductance de bobine

38

Valeur effectiv ďinductance

35

Valeur ďinductance de bobine sans noyau plongeur

36

Valeur ďinductance de bobine à noyau

37

Valeur ďinductance initiale

34

Valeur ďinductiance nominal

33

Valeur ďinductance de prise

44

Valeur moyenne ďinductance

40

Variation relative ďinductance due à temps

54

Vis de raglage

86

ПРИЛОЖЕНИЕ 1
Справочное

КЛАССИФИКАЦИЯ КАТУШЕК ИНДУКТИВНОСТИ ПО
КОНСТРУКТИВНЫМ ПРИЗНАКАМ

ПРИЛОЖЕНИЕ 2
Справочное

МАТЕМАТИЧЕСКИЕ ВЫРАЖЕНИЯ ОПРЕДЕЛЕНИЙ ОСНОВНЫХ
ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ

Термин

Математическое выражение определения

1. Температурный коэффициент катушки индуктивности

где L1 - индуктивность при температуре Т1;

L2 - индуктивность при температуре T2;

DT = T2 - T1 с учетом знака

2. Температурный коэффициент катушки индуктивности

где  - эффективная индуктивность катушки при температуре Т1;

 - эффективная индуктивность катушки при температуре Т2;

DT = T2 - T1 с учетом знака

3. Температурная нестабильность катушки индуктивности

где  - индуктивности при температуре T1;

 - индуктивность при температуре T2

4. Температурный коэффициент добротности катушки индуктивности

где Q1 - добротность катушки индуктивности при температуре Т1;

Q2 - добротность катушки индуктивности при температуре Т2;

DT = T2 - T1

Т1 и T2 - температуры с учетом знака

5. Нестабильность индуктивности катушки

где L - индуктивность до воздействия каких-либо факторов;

L1 - индуктивность после воздействия каких-либо факторов

6. Нестабильность добротности катушки индуктивности

где Q - добротность до воздействия каких-либо факторов;

Q1 - добротность после воздействия каких-либо факторов

7. Временная нестабильность индуктивности катушки

где L - индуктивность в начале периода времени при нормальных климатических условиях;

L1 - индуктивность в конце периода времени при нормальных климатических условиях

8. Коэффициент нестабильности индуктивности катушки

где L1 - индуктивность в начале периода времени (t1);

L2 - индуктивность в конце периода времени (t2)

9. Коэффициент связи катушек индуктивности

где L1,2 - индуктивность последовательно включенных катушек;

L1 и L2 - индуктивность каждой из катушек

10. Затухание нелинейности катушки индуктивности

где U - общее напряжение;

Uп - напряжение n-ой гармоники.

СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
