МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТИРИСТОРЫ

Термины, определения и буквенные обозначения параметров

Thyristors. Terms, definitions an letter symbols

ГОСТ
20332-84

Взамен
ГОСТ 20332-74

Постановлением Государственного комитета СССР по стандартам от 29 апреля 1984 г. № 1543 дата введения установлена

01.07.85

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины, определения и буквенные обозначения параметров тиристоров.

Термины и буквенные обозначения, русские и (или) международные, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Международные буквенные обозначения обязательны для применения в технической документации на тиристоры, предназначенные для экспортных поставок.

Стандарт полностью соответствует СТ СЭВ 5395-85.

Для каждого понятия установлен один стандартизованный термин.

Применение терминов - синонимов стандартизованного термина запрещается.

Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.

В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, и, соответственно, в графе «Определение» поставлен прочерк.

В стандарте в качестве справочных приведены иностранные эквиваленты для ряда стандартизованных терминов на английском (Е) и французском (F) языках.

В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранные эквиваленты.

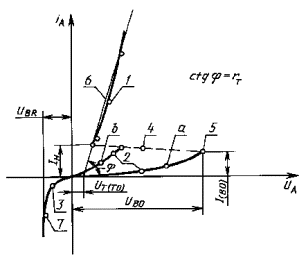

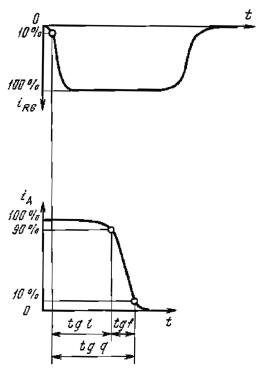

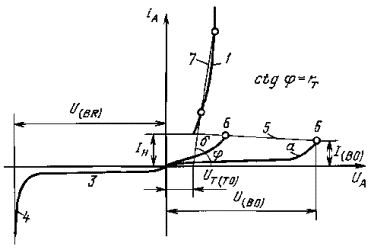

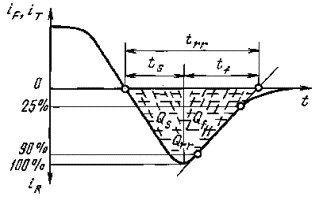

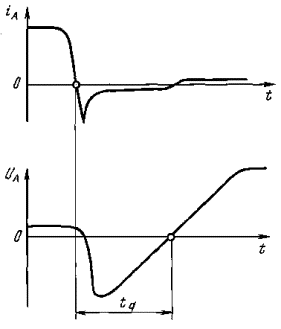

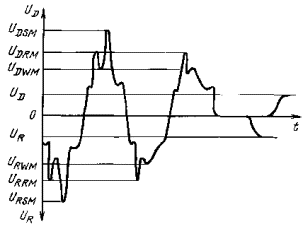

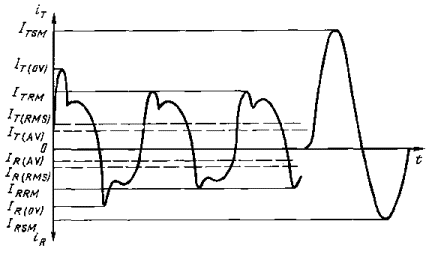

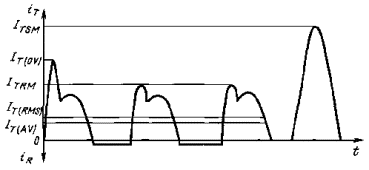

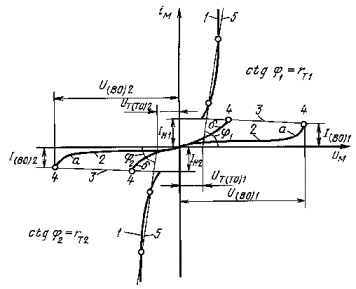

Вольт-амперные характеристики, диаграммы и кривые токов и напряжений приведены в приложении 2.

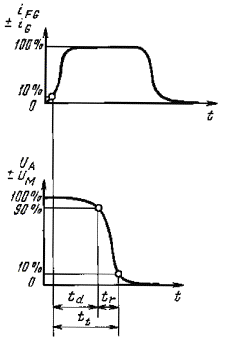

Термины и буквенные обозначения параметров импульсов тока и напряжения приведены в приложении 3.

Термин

Буквенное обозначение

Определение

русское

международное

1. Основное напряжение тиристора*

E. Principal voltage

F. Tension principal

-

-

Напряжение между основными выводами тиристора

* Если речь идет о предельно допустимом значении параметра, то к термину необходимо добавить слова «максимально допустимый» (ая, ое) или «минимально допустимый» (ая, ое), к буквенному обозначению индекс «max» или «min» соответственно.

2. Прямое напряжение тиристора

E. Forward voltage

F. Tension directe

Uпр

UF

Положительное анодное напряжение тиристора

3. Напряжение в закрытом состоянии тиристора

E. Off-state voltage

F. Tension à l’état bloqué

-

-

Основное напряжение, когда тиристор находится в закрытом состоянии

4. Постоянное напряжение в закрытом состоянии тиристора

E. Continuous (direct) off-state voltage

F. Tension continue (permanente) à l’état bloqué

Uзс

UD

-

5. Напряжение переключения тиристора

E. Breakover voltage

F. Tension de retournement

Uпрк

U(ВО)

Основное напряжение тиристора в точке переключения

6. Неповторяющееся импульсное напряжение в закрытом состоянии тиристора

E. Non-repetitive peak off-state voltage

F. Tension non-répétitive de pointe à l’état bloqué

Uзс.нп

UDSM

Наибольшее мгновенное значение любого неповторяющегося переходного напряжения в закрытом состоянии, прикладываемого к тиристору.

Примечание. Неповторяющееся переходное напряжение обусловливается внешней причиной и предполагается, что его действие исчезает полностью до появления следующего переходного напряжения

7. Повторяющееся импульсное напряжение в закрытом состоянии тиристора

E. Repetitive peak off-state voltage

F. Tension répétitive de pointe à l’état bloqué

Uзс.п

UDRM

Наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.

Примечание. Повторяющееся напряжение определяется схемой и параметрами тиристора

8. Рабочее импульсное напряжение в закрытом состоянии тиристора

E. Peak working off-state voltage

F. Tension de fonctionnement de pointe à l’état bloqué

Uзс.р

UDWM

Наибольшее мгновенное значение напряжения в закрытом состоянии, прикладываемого к тиристору, без учета повторяющихся и неповторяющихся переходных напряжений

9. Отпирающее напряжение тиристора

E. Trigger voltage

F. Tension d’amorcage

Uот

-

Наименьшее значение напряжения в закрытом состоянии тиристора, которое обеспечивает переключение тиристора из закрытого состояния в открытое

10. Импульсное отпирающее напряжение тиристора

E. Peak trigger voltage

F. Tension d’amorcage de pointe

Uот.и

-

-

11. Скорость нарастания напряжения в закрытом состоянии тиристора

Е. Rate of rise of off-state voltage

F. Vitesse de croissance de la tension à l’état bloqué

Значение скорости нарастания напряжения в закрытом состоянии, которое не вызывает переключения тиристора из закрытого состояния в открытое

12. Критическая скорость нарастания напряжения в закрытом состоянии тиристора

E. Critical rate of rise of off-state voltage

F. Vitesse critique de croissance de la tension à l’état bloqué

Наибольшее значение скорости нарастания напряжения в закрытом состоянии, которое не вызывает переключения тиристора из закрытого состояния в открытое

13. Критическая скорость нарастания коммутационного напряжения тиристора

E. Critical rate of rise of commutating

voltage

F. Vitesse critique de croissance de la tension de commutation

Наибольшее значение скорости нарастания основного напряжения тиристора, которое непосредственно после нагрузки током и открытом состоянии или в обратном проводящем состоянии в противоположном направлении не вызывает переключения тиристора из закрытого состояния в открытое

14. Напряжение в открытом состоянии тиристора

E. On-state voltage

F. Tension à l’état passant

-

-

Основное напряжение тиристора в открытом состоянии

15. Постоянное напряжение в открытом состоянии тиристора

E. Continuous (direct) on-state voltage

F. Tension continue (permanente) à l’état passant

UOC

Uт

-

16. Импульсное напряжение в открытом состоянии тиристора

E. Peak on-state voltage

F. Tension de pointe à l’état passant

Uос.и

UTM

Наибольшее мгновенное значение напряжения в открытом состоянии тиристора, обусловленное импульсным током в открытом состоянии заданного значения

17. Пороговое напряжение тиристора

E. On-state threshold voltage

F. Tension de seuil à l’état passant

Uпор

UT(ТО)

Значение напряжения тиристора, определяемое точкой пересечения линии прямолинейной аппроксимации характеристики открытого состояния с осью напряжения

18. Обратное напряжение тиристора

E. Reverse voltage

F. Tension inverse

-

-

Отрицательное анодное напряжение тиристора

19. Постоянное обратное напряжение тиристора

E. Continuous (direct) reverse voltage

F. Tension inverse continue (permanente)

Uобр

UR

-

20. Обратное напряжение пробоя тиристора

E. Reverse breakdown voltage

F. Tension inverse de claquage

Uпроб

U(ВR)

Обратное напряжение тиристора, при котором обратный ток достигает заданного значения

21. Неповторяющееся импульсное обратное напряжение тиристора

E. Non-repetitive peak reverse voltage

F. Tension inverse de pointe non-répétitive

Uобр,нп

URSM

Наибольшее мгновенное значение неповторяющегося переходного обратного напряжения, прикладываемого к тиристору.

Примечание. См. примечание к термину 6

22. Повторяющееся импульсное обратное напряжение тиристора

E. Repetitive peak reverse voltage

F. Tension inverse de pointe répétitive

Uобр,и

URRM

Наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, включая только повторяющиеся переходные напряжения.

Примечание. См. примечание к термину 7

23. Рабочее импульсное обратное напряжение тиристора

E. Peak working reverse voltage

F. Tension inverse de pointe

Uобр,p

URWM

Наибольшее мгновенное значение обратного напряжения, прикладываемого к тиристору, без учета повторяющихся и неповторяющихся переходных напряжений

24. Напряжение в обратном проводящем состоянии тиристора

E. Reverse conducting voltage

F. Tension à l’état conducteur dans le sens inverse

-

-

Основное напряжение тиристора в обратном проводящем состоянии

25. Постоянное напряжение в обратном проводящем состоянии тиристора

E. Continuous (direct) reverse conducting voltage

F. Tension continue (permanente) a letat conducteur dans le sens inverse

Uпс

URС

-

26. Импульсное напряжение в обратном проводящем состоянии тиристора

E. Peak reverse conducting voltage

F. Tension de pointe à l’état conducteur dans le sens inverse

Uпс,и

URСМ

Наибольшее мгновенное значение напряжения в обратном проводящем состоянии тиристора, обусловленное импульсным током в обратном проводящем состоянии заданного значения

27. Пороговое напряжение в обратном проводящем состоянии тиристора

E. Reverse conducting threshold voltage

F. Tension de seuil à l’état conducteur dans le sens inverse

Uобр,поp

URС(ТО)

Значение напряжения тиристора, определяемое точкой пересечения линии прямолинейной аппроксимации характеристики обратного проводящего состояния с осью напряжения

28. Напряжение управления тиристора

E. Gate voltage

F. Tension de gâchette

-

-

Напряжение между управляющим выводом и заданным основным выводом тиристора

29. Постоянное напряжение управления тиристора

E. Gate continuous (direct) voltage

F. Tension continue (directe) de gâchette

Uу

UG

-

30. Импульсное напряжение управления тиристора

E. Peak gate voltage

F. Tension de pointe de gâchette

Uу,и

UGM

Наибольшее мгновенное значение напряжения управления тиристора

31. Прямое постоянное напряжение управления тиристора

E. Forward gate continuous (direct) voltage

F. Tension directe continue de gâchette

Uу,пр

UFG

Постоянное напряжение управления тиристора, при котором эмиттерный переход находится в открытом состоянии

32. Прямое импульсное напряжение управления тиристора

E. Peak forward gate voltage

F. Tension directe de pointe de gâchette

Uу,пр,и

UFGМ

Импульсное напряжение управления тиристора, при котором эмиттерный переход находится в открытом состоянии

33. Обратное постоянное напряжение управления тиристора

E. Reverse gate continuous (direct) voltage

F. Tension inverse continue de gâchette

Uу,обр

URG

Постоянное напряжение управления тиристора, при котором эмиттерный переход находится в обратном непроводящем состоянии

34. Обратное импульсное напряжение управления тиристора

E. Reak reverse gate voltage

F. Tension inverse de pointe de gâchette

Uу,и,обр

URGM

Импульсное напряжение управления тиристора, при котором эмиттерный переход находится в обратном непроводящем состоянии

35. Отпирающее постоянное напряжение управления тиристора

E. Gate trigger continuous (direct) voltage

F. Tension continue d’amorcage par la gâchette

Uу,оt

UGT

Постоянное напряжение управления тиристора, соответствующее отпирающему постоянному току управления тиристора

36. Отпирающее импульсное напряжение управления тиристора

E. Peak gate trigger voltage

F. Tension de pointe d’amorcage par la gâchette

Uу,от,и

UGTM

Импульсное напряжение управления тиристора, соответствующее импульсному отпирающему току управления тиристора

37. Неотпирающее постоянное напряжение управления тиристора

E. Gate non-trigger continuous (direct) voltage

F. Tension continue de non-amorcage par la gâchette

Uу,нот

UGD

Наибольшее постоянное напряжение управления тиристора, не вызывающее включения тиристора

38. Неотпирающее импульсное напряжение управления тиристора

E. Peak gate non-trigger voltage

F. Tension de pointe de non-amorcage

par la gâchette

Uу,нот,и

UGQ

Наибольшее импульсное напряжение управления тиристора, не вызывающее включения тиристора

39. Запирающее постоянное напряжение управления тиристора

E. Gate turn-off continuous (direct) voltage

F. Tension continue de désamarcage par la gâchette

Uу,з

UGQ

Постоянное напряжение управления тиристора, соответствующее запирающему постоянному току управления тиристора

40. Запирающее импульсное напряжение управления тиристора

E. Peak gate turn-off voltage

F. Tension de pointe de désamarcage par la gâchette

Uу,з,и

UGQМ

Импульсное напряжение управления тиристора, соответствующее запирающему импульсному току управления тиристора

41. Незапирающее постоянное напряжение управления тиристора

E. Gate non-turn-off continuous (direct) voltage

F. Tension de non-désamorcage par la gâchette

Uу,нз

UGН

Наибольшее постоянное напряжение управления тиристора, не вызывающее выключения тиристора

42. Незапирающее импульсное напряжение управления тиристора

E. Peak gate non-turn-off voltage

F. Tension de pointe de non-désamorcage de gâchette

Uу,нз,и

UGНМ

Наибольшее импульсное напряжение управления тиристора, не вызывающее включения тиристора

43. Основной ток тиристора

E. Principal current

F. Courant principal

-

-

Ток протекающий через основные выводы тиристора

44. Ток в закрытом состоянии тиристора

E. Off-state current

F. Courant à l’état bloqué

-

-

Основной ток тиристора в закрытом состоянии

45. Постоянный ток в закрытом состоянии тиристора

E. Continuous (direct) off-state current

F. Courant continu (permanent à l’état bloqué

Iзс

ID

-

46. Ток переключения тиристора

E. Breakover current

F. Courant de retournement

Iпрк

I(ВО)

Основной ток тиристора в момент переключения тиристора

47. Повторяющийся импульсный ток в закрытом состоянии тиристора

E. Repetitive peak off-state current

F. Courant de pointe répétitif à l’état bloqué

Iзс,п

IDRM

Импульсный ток в закрытом состоянии тиристора, обусловленный повторяющимся импульсным напряжением в закрытом состоянии

48. Ток удержания тиристора

E. Holding current

F. Courant hypostatique ou de maintien

Iуд

IH

Наименьший основной ток тиристора, необходимый для поддержания тиристора в открытом состоянии

49. Ток включения тиристора

E. Latching current

F. Courant d’accrochage

Iвкл.

IL

Наименьший основной ток тиристора, необходимый для поддержания тиристора в открытом состоянии непосредственно после окончания действия импульса тока управления после переключения тиристора из закрытого состояния в открытое

50. Ток в открытом состоянии тиристора

E. On-state current

F. Courant à l’état passant

-

-

Основной ток тиристора в открытом состоянии

51. Постоянный ток в открытом состоянии тиристора

E. Continuous (direct) on-state current

F. Courant continu (permanent) à l’état passant

Iос

IТ

-

52. Средний ток в открытом состоянии тиристора

E. Mean on-state current

F. Courant moyen à l’état passant

Iос,ср

IТAV

Среднее за период значение тока в открытом состоянии тиристора

53. Действующий ток в открытом состоянии тиристора

E. R. M. S. on-state current

F. Courant efficace à l’état passant

Iос,д

IТRMS

-

54. Повторяющийся импульсный ток в открытом состоянии тиристора

E. Repetitive peak on-state current

F. Courant de pointe répétitif à l’état passant

Iос,п

IТRM

Наибольшее мгновенное значение тока в открытом состоянии тиристора, включая все повторяющиеся переходные токи

55. Ток перегрузки в открытом состоянии тиристора

E. Overload on-state current

F. Courant de surcharge prévisible à l’état passant

Iос,прг

I(ОV)

Ток в открытом состоянии тиристора, который при длительном протекании вызвал бы превышение максимально допустимой температуры перехода, но который так ограничен во времени, что эта температура не превышается.

Примечание. За время эксплуатации тиристора число воздействий током перегрузки не ограничивается

56. Ударный ток в открытом состоянии тиристора

E. Surge (non-repetitive) on-state current

F. Courant de surcharge accidentelle à l’état passant

Iос,удр

ITSM

Наибольший импульсный ток в открытом состоянии тиристора, протекание которого вызывает превышение максимально допустимой температуры перехода, но воздействие которого за время срока службы тиристора предполагается редким, с ограниченным числом повторений

57. Защитный показатель тиристора

E. Safety factor

F. Facteur de sécurité

-

Значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания ударного тока

58. Скорость нарастания тока в открытом состоянии тиристора

E. Rate of rise of on-state current

F. Vitesse de croissance du courant à l’état passant

Значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии

59. Критическая скорость нарастания тока в открытом состоянии тиристора

E. Critical rate of rise of on-state current

F. Vitesse critique de croissance du courant à l’état passant

Наибольшее значение скорости нарастания тока в открытом состоянии тиристора, при котором тиристор остается в рабочем состоянии

60. Запираемый ток тиристора

E. Turn-off current

F. Courant de désamorcage

Iз

UTO

Наибольшее значение основного тока тиристора, при котором обеспечивается запирание тиристора по управляющему электроду

61. Обратный ток тиристора

E. Reverse current

F. Courant inverse

-

-

Анодный ток тиристора в непроводящем состоянии

62. Постоянный обратный ток тиристора

E. Continuous (direct) reverse current

F. Courant inverse continu (permanent)

Iобр

IR

-

63. Повторяющийся импульсный обратный ток тиристора

E. Repetitive peak reverse current

F. Courant inverse de pointe répétitif

Iобр,п

IRRM

Обратный ток тиристора, обусловленный повторяющимся импульсным обратным напряжением

64. Обратный ток восстановления тиристора

E. Reverse recovery current

F. Courant de recouvrement inverse

Iвос,обр

Irr

Обратный ток тиристора, протекающий во время обратного восстановления

65. Ток в обратном проводящем состоянии тиристора

E. Reverse conducting current

F. Courant à l’état conducteur dans le sens inverse

-

-

Анодный ток тиристора в обратном проводящем состоянии

66. Постоянный ток в обратном проводящем состоянии тиристора

E. Continuous (direct) reverse conducting current

F. Courant continu (permanent) à l’état conducteur dans le sens inverse

Iпс

I

-

67. Средний ток в обратном проводящем состоянии тиристора

E. Mean reverse conducting current

F. Courant moyen à l’état conducteur dans le sens inverse

Iпс,ср

IAV

I(AV)



Среднее за период значение тока в обратном проводящем состоянии тиристора

68. Действующий ток в обратном проводящем состоянии тиристора

E. R. M. S. reverse conducting current

F. Courant efficace à l’état conducteur dans le sens inverse

Iпс

IRMS

I(RMS)



-

69. Повторяющийся импульсный ток в обратном проводящем состоянии тиристора

E. Repetitive peak reverse conducting current

F. Courant de pointe répétitif à l’état conducteur dans le sens inverse

Iпс,и

IRM

Наибольшее мгновенное значение тока в обратном проводящем состоянии тиристора, включая все повторяющиеся переходные токи

70. Ток перегрузки в обратном проводящем состоянии тиристора

E. Overload reverse conducting current

F. Courant de surcharge prévisible à l’état conducteur dans le sens inverse

Iпс,прг

I(OV)

Ток в обратном проводящем состоянии тиристора, который при длительном протекании вызвал бы превышение максимально допустимой температуры перехода, но который так ограничен во времени, что эта температура не превышается.

Примечание. За время эксплуатации тиристора число воздействий током перегрузки не ограничивается

71. Ударный ток в обратном проводящем состоянии тиристора

E. Surge (non-repetitive) reverse conducting current

F. Courant de surcharge accidentelle à l’état conducteur dans le sens inverse

Iпс,удр

ISM

Наибольший импульсный ток в обратном проводящем состоянии тиристора, протекание которого вызывает превышение максимально допустимой температуры перехода, но воздействие которого за время срока службы тиристора предполагается редким, с ограниченным числом повторений

72. Ток прямого восстановления тиристора

E. Forward recovery current

F. Courant de recouvrement direct

Iвос,пр

Idr

Анодный ток тиристора, протекающий во время прямого восстановления

73. Ток управления тиристора

E. Gate current

F. Courant de gâchette

-

-

Ток, протекающий через управляющий вывод и заданный основной вывод тиристора

74. Постоянный ток управления тиристора

E. Gate continuous (direct) current

F. Courant continu de gâchette

Iy

IG

-

75. Импульсный ток управления тиристора

E. Peak gate current

F. Courant de pointe de gâchette

Iy,и

I

Наибольшее мгновенное значение тока управления тиристора

76. Прямой постоянный ток управления тиристора

E. Forward gate continuous (direct) current

F. Courant direct continu de gâchette

Iy,пр

IFG

Постоянный ток управления тиристора, соответствующий прямому постоянному напряжению управления тиристора

77. Прямой импульсный ток управления тиристора

E. Peak forward gate current

F. Courant direct de pointe de gâchette

Iy,пр,и

IFGM

Импульсный ток управления тиристора, соответствующий прямому импульсному напряжению управления тиристора

78. Обратный постоянный ток управления тиристора

E. Reverse gate continuous (direct) current

F. Courant inverse continu de gâchette

Iy,обр

IRG

Постоянный ток управления тиристора, соответствующий постоянному обратному напряжению управления тиристора

79. Обратный импульсный ток управления тиристора

E. Peak reverse gate current

F. Courant inverse de pointe de gâchette

Iy,обр,и

IRGM

Импульсный ток управления тиристора, соответствующий импульсному обратному напряжению управления тиристора

80. Отпирающий постоянный ток управления тиристора

E. Gate trigger continuous (direct) current

F. Courant continu d’amorcage de gâchette

Iy,от

I

Наименьший постоянный ток управления тиристора, необходимый для включения тиристора

81. Отпирающий импульсный ток управления тиристора

E. Peak gate trigger current

F. Courant d’amorcage de pointe de gâchette

Iy,от,и

IGD

Наименьший импульсный ток управления тиристора, необходимый для включения тиристора

82. Неотпирающий постоянный ток управления тиристора

E. Gate non-trigger continuous (direct) current

F. Courant continu de non-amorcage de commande

Iy,нот

IGDM

Наибольший постоянный ток управления тиристора, не вызывающий включения тиристора

83. Неотпирающий импульсный ток управления тиристора

E. Peak gate non-trigger current

F. Courant de non-amorcage de pointe de gâchette

Iy,нот,и

IGDM

Наибольший импульсный ток управления тиристора, не вызывающий включения тиристора

84. Запирающий постоянный ток управления тиристора

E. Gate turn-off continuous (direct) current

F. Courant continu de désamorcage de gâchette

Iy,з

IGQ

Наименьший постоянный ток управления тиристора, необходимый для выключения тиристора

85. Запирающий импульсный ток управления тиристора

E. Peak gate turn-off current

F. Courant de désamorcage de gâchette

Iy,з,и

IGQM

Наименьший импульсный ток управления тиристора, необходимый для выключения тиристора

86. Незапирающий постоянный ток управления тиристора

E. Gate non-turn-off continuous (direct) current

F. Courant de non-désamorcage de gâchette

Iy,нз

I

Наибольший постоянный ток управления тиристора, не вызывающий выключения тиристора

87. Незапирающий импульсный ток управления тиристора

E. Peak gate non-turn-off current

F. Courant de non-désamorcage de pointe de gâchette

Iy,нз,т

IGНМ

Наибольший импульсный ток управления тиристора, не вызывающий выключения тиристора

88. Динамическое сопротивление в открытом состоянии тиристора

E. On-state slope resistance

F. Résistance apparente à l’état passant

rдин

rT

Значение сопротивления, определяемое по наклону прямой, аппроксимирующей характеристику открытого состояния тиристора

89. Динамическое сопротивление в обратном проводящем состоянии тиристора

E. Reverse conducting slope resistance

F. Résistance apparente à l’état conducteur dans le sens inverse

rпс,дин

rRC

Значение сопротивления, определяемое по наклону прямой, аппроксимирующей характеристику обратного проводящего состояния тиристора

90. Средняя рассеиваемая мощность тиристора

E. Mean power dissipation

F. Puissance dissipée moyenne

Pср

Ptot

Сумма всех средних мощностей, рассеиваемых тиристором

91. Рассеиваемая мощность в закрытом состоянии тиристора

Е. Off-state power dissipation

F. Puissance dissipée à l’état bloqué

Pзс

PD

Значение мощности, рассеиваемой тиристором при протекании тока в закрытом состоянии тиристора

92. Средняя рассеиваемая мощность в закрытом состоянии тиристора

Е. Mean off-state power dissipation

F. Puissance dissipée moyenne à l’état bloqué

Pзс,ср

PDAV

PD(AV)

Произведение мгновенных значений тока и напряжения в закрытом состоянии тиристора, усредненное по всему периоду

93. Рассеиваемая мощность в открытом состоянии тиристора

Е. On-state power dissipation

F. Puissance dissipée à l’état passant

Pос

PТ

Значение мощности, рассеиваемой тиристором при протекании тока в открытом состоянии

94. Средняя рассеиваемая мощность в открытом состоянии тиристора

E. Mean on-state power dissipation

F. Puissance dissipée moyenne à l’état passant

Pос,ср

PТAV

PТ(AV)

Произведение мгновенных значений тока и напряжения в открытом состоянии тиристора, усредненное по всему периоду

95. Рассеиваемая мощность в обратном непроводящем состоянии тиристора

Е. Reverse power dissipation

F. Puissance dissipée à l’état bloqué dans le sens inverse

Pнпс,обр

PR

Значение мощности, рассеиваемой тиристором при протекании обратного тока

96. Ударная рассеиваемая мощность в обратном непроводящем состоянии тиристора

Е. Surge reverse power dissipation

F. Puissance dissipée de surcharge accidentelle dans le sens inverse

Pобр,удр

PRSM

Наибольшее мгновенное значение рассеиваемой мощности в обратном непроводящем состоянии тиристора в области пробоя при нагрузке одиночными импульсами тока

97. Рассеиваемая мощность в обратном проводящем состоянии тиристора

Е. Reverse conducting power Dissipation

F. Puissance dissipée à l’état conducteur dans le sens inverse

Pпс

PRC

Значение мощности, рассеиваемой тиристором при протекании тока в обратном проводящем состоянии

98. Средняя рассеиваемая мощность в обратном проводящем состоянии тиристора

Е. Mean reverse conducting power dissipation

F. Puissance dissipée moyenne à l’état conducteur dans le sens inverse

Pпс,ср

PRCAV,

PRC(AV)

Произведение мгновенных значений тока и напряжения в обратном проводящем состоянии тиристора, усредненное по всему периоду

99. Рассеиваемая мощность при включении тиристора

E. Turn-on power dissipation

F. Puissance dissipée d’amorcage

Pвкл

PTT

Мощность, рассеиваемая тиристором при его переключении с заданного напряжения в закрытом состоянии на заданный ток в открытом состоянии

100. Рассеиваемая мощность при выключении тиристора

E. Turn-off power dissipation

F. Puissance dissipée de désamorcage

pвыкл

PRQ, pRQ

PDQ, pDQ

Мощность, рассеиваемая тиристором во время перехода из открытого состояния в закрытое или обратное непроводящее при переключении тиристора с заданного тока в открытом состоянии на заданное напряжение в закрытом состоянии противоположной полярности или на заданное обратное напряжение

101. Рассеиваемая мощность управления тиристора

E. Gate power dissipation

F. Puissance dissipée de gâchette

py

pG

Значение мощности, рассеиваемой тиристором при протекании тока управления

102. Средняя рассеиваемая мощность управления тиристора

E. Mean gate power dissipation

F. Puissance dissipée moyenne de gâchette

py,ср

pG(AV)

Произведение мгновенных значений тока и напряжения управления, усредненного по всему периоду

103. Прямая рассеиваемая мощность управления тиристора

E. Forward gate power dissipation

F. Puissance dissipée directe de gâchette

py,пр

pFG

-

104. Обратная рассеиваемая мощность управления тиристора

E. Reverse gate power dissipation

F. Puissance dissipée de gâchette inverse

py,обр

pRG

-

105. Импульсная рассеиваемая мощность управления тиристора

E. Peak gate power dissipation

F. Puissance dissipée de pointe de gâchette

py

pGМ

Наибольшее мгновенное значение рассеиваемой мощности управления тиристора

106. Средняя энергия потерь тиристора

E. Total energy loss

F. Pertes d’energie totale

Еср

Еtot

Сумма всех средних энергий потерь в тиристоре

107. Энергия потерь в открытом состоянии тиристора

E. On-state energy loss

F. Pertes d’énergie à l’état passant

Еос

Еt

Энергия потерь в тиристоре, обусловленная током в открытом состоянии

108. Энергия потерь при включении тиристора

E. Turn-on energy loss

F. Pertes d’énergie d’amorcage

Евкл

ЕtТ

Энергия потерь в тиристоре при его переключении с заданного напряжения в закрытом состоянии на заданный ток в открытом состоянии

109. Энергия потерь при выключении тиристора

E. Turn-off energy loss

F. Pertes d’énergie de désamorcage

Евыкл

ЕRQ

ЕDQ

Энергия потерь в тиристоре при его переходе из открытого состояния в закрытое или обратное непроводящее при переключении тиристора с заданного тока в открытом состоянии на заданное напряжение в закрытом состоянии противоположной полярности или на заданное обратное напряжение

110. Время включения тиристора

E. Turn-on time

F. Temps d’amorcage

tувкл, tвкл

tgt, tt

Интервал времени, в течение которого тиристор включается отпирающим током управления или переключается из закрытого состояния в открытое импульсным отпирающим напряжением.

Примечания:

1. Интервал времени измеряют от заданного момента в начале импульса отпирающего тока управления или импульса отпирающего напряжения до момента, когда основное напряжение понижается до заданного значения.

2. Время включения равняется сумме времени задержки и времени нарастания.

3. Время включения может быть определено по нарастанию основного тока до заданного значения

111. Время задержки тиристора

E. Delay time

F. Retard à la croissance

tу,зд, tзд

tgd, td

Интервал времени между заданным моментом в начале импульса отпирающего тока управления тиристора или импульса отпирающего напряжения тиристора и моментом, когда основное напряжение тиристора понижается до заданного значения, близкого к начальному значению при включении тиристора отпирающим током управления или переключением импульсным отпирающим напряжением.

Примечание. Время задержки может быть определено по нарастанию основного тока до заданного значения

112. Время нарастания тиристора

E. Rise time

F. Temps de croissance

tу,пнр, tнр

tgr, tr

Интервал времени между моментом, когда основное напряжение тиристора понижается до заданного значения, близкого к начальному значению, и моментом, когда оно достигает заданного низкого значения при включении тиристора отпирающим током управления или переключении импульсным отпирающим напряжением.

Примечание. Время нарастания может быть определено как интервал времени, в течение которого основной ток увеличивается от заданного значения, близкого к наименьшему, до значения, близкого к наибольшему значению в открытом состоянии

113. Время выключения тиристора

E. Turn-off time

F. Temps de désamorcage

tвыкл

tq

Наименьший интервал времени между моментом, когда основной ток тиристора после внешнего переключения основных цепей понизился до нуля, и моментом, в который определенное основное напряжение тиристора проходит через нулевое значение без переключения тиристора

114. Время обратного восстановления тиристора

E. Reverse recovery time

F. Temps de recouvrement inverse

tвос,обр

trr

Интервал времени между моментом, когда основной ток тиристора проходит через нулевое значение, изменяя направление от прямого на обратное, и моментом, когда обратный ток тиристора уменьшается с его амплитудного значения до заданного значения, или когда экстраполированный обратный ток тиристора достигает нулевого значения.

Примечания:

1. Экстраполяция выполняется через заданные значения тока.

2. Время обратного восстановления равняется сумме времен запаздывания обратного напряжения и спада обратного тока

115. Время нарастания обратного тока восстановления тиристора

E. Reverse recovery current rise time

F. Temps de croissance d’un courant de recouvrement inverse

tнр,обр

tз

Интервал времени между моментом, когда основной ток тиристора проходит через нулевое значение, изменяя направление от прямого на обратное, и моментом, когда обратный ток тиристора достигает амплитудного значения

116. Время спада обратного тока восстановления тиристора

E. Reverse recovery current fall time

F. Temps de décroissance d’un courant de recouvrement inverse

tсп,обр

tt

Интервал времени между моментом, когда основной ток тиристора, изменив направление от прямого на обратное и пройдя нулевое значение, достигает амплитудного значения, и моментом окончания времени обратного восстановления

117. Время прямого восстановления тиристора

E. Forward recovery time

F. Temps de recouvrement direct

tвос,пр

tdr

Время, необходимое для достижения током или напряжением заданного значения после мгновенного переключения с заданного тока в обратном проводящем состоянии тиристора на заданное прямое напряжение.

Примечание. Начало времени прямого восстановления - момент прохождения тока через нулевое значение

118. Время выключения по управляющему электроду тиристора

Ндп. Время запирания

E. Gale controlled turn-off time

F. Temps de désamorcage par la gâchette

ty,выкл

tgq

Интервал времени, в который тиристор переключается из открытого состояния в закрытое с помощью импульса запирающего тока управления тиристора.

Примечания:

1. Интервал времени измеряется обычно от заданного момента в начале импульса запирающего тока управления до момента, когда основной ток понижается до заданного значения.

2. Время запирания равняется сумме времени запаздывания и времени спада

119. Время запаздывания по управляющему электроду тиристора

E. Gate controlled turn-off delay time

F. Temps de retard par la gâchette

ty,зп

tgl

Интервал времени между заданным моментом в начале импульса запирающего тока управления тиристора и моментом, когда основной ток понижается до заданного значения, близкого к начальному значению при переключении тиристора из открытого состояния в закрытое с помощью импульса запирающего тока управления

120. Время спада по управляющему электроду тиристора

E. Gate controlled turn-off fall time

F. Temps de décroissance par la gâchette

ty,cп

tgf

Интервал времени между моментом, когда основной ток понижается до заданного значения, близкого к начальному значению, и моментом, когда он достигает заданного низкого значения при переключении тиристора из открытого состояния в закрытое с помощью импульса запирающего тока управления

121. Заряд обратного восстановления тиристора

E. Recovered charge

F. Charge de recouvrement inverse

Qвос,обр

Qrr

Полный заряд, вытекающий из тиристора при переключении его с заданного тока в открытом состоянии на заданное обратное напряжение.

Примечания:

1. Заряд обратного восстановления является суммой зарядов запаздывания и спада.

2. Данный заряд включает компоненты, обусловленные как накоплением заряда, так и емкостью обеденного слоя

122. Заряд за время нарастания тиристора

E. Rise time charge

F. Charge de temps de sroissance

Qнр

Qs

Заряд, вытекающий из тиристора за время нарастания обратного тока восстановления

123. Заряд за время спада тиристора

E. Fall time charge

F. Charge de décroissance

Qcп

Qf

Заряд, вытекающий из тиристора за время спада обратного тока восстановления

124. Заряд прямого восстановления тиристора

E. Off-state recovered charge

F. Charge de recouvrement direct

Qвос,пр

Qdr

Полный заряд, вытекающий из тиристора после переключения его с заданного тока в обратном проводящем состоянии на заданное напряжение в закрытом состоянии.

Примечание. Данный заряд включает компоненты, обусловленные как накоплением заряда, так и емкостью структуры

125. Общая емкость тиристора

E. Total capacitance

F. Capacité totale

Cобщ

Сtot

Емкость между основными выводами при заданном напряжении в закрытом состоянии тиристора

126. Тепловое сопротивление тиристора

E. Thermal resistance

F. Résistance thermique

RT

Rth

Отношение разности между температурой перехода и температурой в заданной внешней контрольной точке к мощности, рассеиваемой в тиристоре в установившемся режиме.

Примечания:

1. Тепловое сопротивление приводится в К/Вт или °С/Вт.

2. Считается, что весь тепловой поток, возникающий из-за рассеиваемой мощности, протекает через участок, определяющий это тепловое сопротивление

126а. Импульсное тепловое сопротивление тиристора

E. Peak thermal resistance of a thyristor

F. Résistance thermique de pointe d’un thyristor

RTu

R(th)p

Отношение разности между температурой перехода и температурой в заданной внешней контрольной точке к импульсной мощности тиристора

127. Тепловое сопротивление в открытом состоянии тиристора

E. Thermal on-state resistance

F. Résistance thermique à l’état passant

RT,oc

Rth(T)

-

128. Тепловое сопротивление в обратном проводящем состоянии тиристора

E. Thermal reverse conducting resistance

F. Résistance thermique à l’état conducteur dans le sens inverse

RT,пc

Rth(RC)

-

129. Тепловое сопротивление переход-среда тиристора

E. Thermal junction-toambient resistance

F. Résistance thermique entre la jonction et l’ambiance

RT(n-c)

Rthja

Тепловое сопротивление тиристора в случае, когда температурой в заданной контрольной точке является температура окружающей среды

130. Тепловое сопротивление переход-корпус тиристора

E. Thermal junction-to-case resistance

F. Résistance thermique entre la jonction et le boîtier

RT(n-k)

Rthjc

Тепловое сопротивление тиристора в случае, когда температурой в заданной контрольной точке является температура корпуса тиристора

131. Тепловое сопротивление переход-анод тиристора

E. Thermal junction-anode resistance

F. Résistance thermique entre la jonction et l’anode

RT(n-A)

RthjA

-

132. Тепловое сопротивление переход-катод тиристора

E. Thermal junction-cathode resistance

F. Résistance thermique entre la jonction et la cathode

RT(n-k)

Rthjk

-

133. Тепловая емкость тиристора

E. Thermal capacitance

F. Capacité thermique

CT

Cth

Отношение тепловой энергии к разности между температурой перехода и температурой в заданной контрольной точке корпуса тиристора.

Примечание. Тепловая емкость приводится в Дж/К или Дж/°С

134. Переходное тепловое сопротивление тиристора

E. Transient thermal impedance

F. Impédance thermique transitoire

ZT

Ztht

Отношение изменения разности в конце интервала времени между температурой перехода и температурой в заданной внешней контрольной точке к скачкообразному изменению рассеиваемой мощности тиристора в начале того же интервала времени, вызывающему изменение температуры.

Примечания:

1. Непосредственно перед началом этого интервала времени распределение температуры внутри тиристора должно быть постоянным во времени.

2. Переходное тепловое сопротивление приводится как функция продолжительности интервала времени

135. Переходное тепловое сопротивление переход-среда тиристора

E. Transient thermal junction-to-ambient impedance

F. Impédance thermique transitoire entre la jonction et l’ambiance

ZT(n-c)

Zthtja

Переходное тепловое сопротивление тиристора в случае, когда температурой в заданной контрольной точке является температура окружающей среды

136. Переходное тепловое сопротивление переход-корпус тиристора

E. Transient thermal junction-to-case impedance

F. Impédance thermique transitoire entre la jonction et la boîtier

ZT(n-k)

Zthtjc

Переходное тепловое сопротивление тиристора в случае, когда температурой в заданной контрольной точке является температура корпуса тиристора

(Измененная редакция, Изм. № 1).

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Время включения тиристора

110

Время выключения тиристора

113

Время задержки тиристора

111

Время запаздывания по управляющему электроду тиристора

119

Время запирания

118

Время выключения по управляющему электроду тиристора

118

Время нарастания обратного тока восстановления тиристора

115

Время нарастания тиристора

112

Время обратного восстановления тиристора

114

Время прямого восстановления тиристора

117

Время спада обратного тока восстановления тиристора

116

Время спада по управляющему электроду тиристора

120

Емкость тиристора общая

125

Емкость тиристора тепловая

133

Заряд за время нарастания тиристора

122

Заряд за время спада тиристора

123

Заряд обратного восстановления тиристора

121

Заряд прямого восстановления тиристора

124

Мощность в закрытом состоянии тиристора рассеиваемая

91

Мощность в закрытом состоянии тиристора рассеиваемая средняя

92

Мощность в обратном непроводящем состоянии тиристора рассеиваемая

95

Мощность в обратном непроводящем состоянии тиристора рассеиваемая ударная

96

Мощность в обратном проводящем состоянии тиристора рассеиваемая

97

Мощность в обратном проводящем состоянии тиристора рассеиваемая средняя

98

Мощность в открытом состоянии тиристора рассеиваемая

93

Мощность в открытом состоянии тиристора рассеиваемая средняя

94

Мощность при включении тиристора рассеиваемая

99

Мощность при выключении тиристора рассеиваемая

100

Мощность тиристора рассеиваемая средняя

90

Мощность управления тиристора рассеиваемая

101

Мощность управления тиристора рассеиваемая импульсная

105

Мощность управления тиристора рассеиваемая обратная

104

Мощность управления тиристора рассеиваемая прямая

103

Мощность управления тиристора рассеиваемая средняя

102

Напряжение в закрытом состоянии тиристора

3

Напряжение в закрытом состоянии тиристора неповторяющееся импульсное

6

Напряжение в закрытом состоянии тиристора повторяющееся импульсное

7

Напряжение в закрытом состоянии тиристора постоянное

4

Напряжение в закрытом состоянии тиристора рабочее импульсное

8

Напряжение в обратном проводящем состоянии тиристора

24

Напряжение в обратном проводящем состоянии тиристора импульсное

26

Напряжение в обратном проводящем состоянии тиристора пороговое

27

Напряжение в обратном проводящем состоянии тиристора постоянное

25

Напряжение в открытом состоянии тиристора

14

Напряжение в открытом состоянии тиристора импульсное

16

Напряжение в открытом состоянии тиристора постоянное

15

Напряжение переключения тиристора

5

Напряжение пробоя тиристора обратное

20

Напряжение тиристора импульсное отпирающее

10

Напряжение тиристора обратное

18

Напряжение тиристора обратное импульсное неповторяющееся

21

Напряжение тиристора обратное импульсное повторяющееся

22

Напряжение тиристора обратное импульсное рабочее

23

Напряжение тиристора обратное постоянное

19

Напряжение тиристора основное

1

Напряжение тиристора отпирающее

9

Напряжение тиристора пороговое

17

Напряжение тиристора прямое

2

Напряжение управления тиристора

28

Напряжение управления тиристора запирающее импульсное

40

Напряжение управления тиристора запирающее постоянное

39

Напряжение управления тиристора импульсное

30

Напряжение управления тиристора незапирающее импульсное

42

Напряжение управления тиристора незапирающее постоянное

41

Напряжение управления тиристора неотпирающее импульсное

38

Напряжение управления тиристора неотпирающее постоянное

37

Напряжение управления тиристора обратное импульсное

34

Напряжение управления тиристора обратное постоянное

33

Напряжение управления тиристора отпирающее импульсное

36

Напряжение управления тиристора отпирающее постоянное

35

Напряжение управления тиристора постоянное

29

Напряжение управления тиристора прямое импульсное

32

Напряжение управления тиристора прямое постоянное

31

Показатель тиристора защитный

57

Скорость нарастания коммутационного напряжения тиристора критическая

13

Скорость нарастания напряжения в закрытом состоянии тиристора

11

Скорость нарастания напряжения в закрытом состоянии тиристора критическая

12

Скорость нарастания тока в открытом состоянии тиристора

58

Скорость нарастания тока в открытом состоянии тиристора критическая

59

Сопротивление в обратном проводящем состоянии тиристора динамическое

89

Сопротивление в обратном проводящем состоянии тиристора тепловое

128

Сопротивление в открытом состоянии тиристора динамическое

88

Сопротивление в открытом состоянии тиристора тепловое

127

Сопротивление переход-анод тиристора тепловое

131

Сопротивление переход-катод тиристора тепловое

132

Сопротивление переход-корпус тиристора тепловое

130

Сопротивление переход-корпус тиристора тепловое переходное

136

Сопротивление переход-среда тиристора тепловое

129

Сопротивление переход-среда тиристора тепловое переходное

135

Сопротивление тиристора тепловое

126

Сопротивление тиристора тепловое импульсное

126а

Сопротивление тиристора тепловое переходное

134

Ток в закрытом состоянии тиристора

44

Ток в закрытом состоянии тиристора импульсный повторяющийся

47

Ток в закрытом состоянии тиристора постоянный

45

Ток включения тиристора

49

Ток в обратном проводящем состоянии тиристора

65

Ток в обратном проводящем состоянии тиристора действующий

68

Ток в обратном проводящем состоянии тиристора импульсный повторяющийся

69

Ток в обратном проводящем состоянии тиристора постоянный

66

Так в обратном проводящем состоянии тиристора средний

67

Ток в обратном проводящем состоянии тиристора ударный

71

Ток восстановления тиристора обратный

64

Ток в открытом состоянии тиристора

50

Ток в открытом состоянии тиристора действующий

53

Ток в открытом состоянии тиристора импульсный повторяющийся

54

Ток в открытом состоянии тиристора постоянный

51

Ток в открытом состоянии тиристора средний

52

Ток в открытом состоянии тиристора ударный

56

Ток перегрузки в обратном проводящем состоянии тиристора

70

Ток перегрузки в открытом состоянии тиристора

55

Ток переключения тиристора

46

Ток прямого восстановления тиристора

72

Ток тиристора запираемый

60

Ток тиристора обратный

61

Ток тиристора обратный импульсный повторяющийся

63

Ток тиристора обратный постоянный

62

Ток тиристора основной

43

Ток удержания тиристора

48

Ток управления тиристора

73

Ток управления тиристора запирающий импульсный

85

Ток управления тиристора запирающий постоянный

84

Ток управления тиристора импульсный

75

Ток управления тиристора незапирающий импульсный

87

Ток управления тиристора незапирающий постоянный

86

Ток управления тиристора неотпирающий импульсный

83

Ток управления тиристора неотпирающий постоянный

82

Ток управления тиристора обратный импульсный

79

Ток управления тиристора обратный постоянный

78

Ток управления тиристора отпирающий импульсный

81

Ток управления тиристора отпирающий постоянный

80

Ток управления тиристора постоянный

74

Ток управления тиристора прямой импульсный

77

Ток управления тиристора прямой постоянный

76

Энергия потерь в открытом состоянии тиристора

107

Энергия потерь при включении тиристора

108

Энергия потерь при выключении тиристора

109

Энергия потерь тиристора средняя

106

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Breakover current

46

Breakover voltage

5

Continuous (direct) off-state current

45

Continuous (direct) off-state voltage

4

Continuous (direct) on-state current

51

Continuous (direct) on-state voltage

15

Continuous (direct) reverse conducting current

66

Continuous (direct) reverse conducting voltage

25

Continuous (direct) reverse current

62

Continuous (direct) reverse voltage

19

Critical rate of rise of commutating voltage

13

Critical rate of rise of off-state voltage

12

Critical rate of rise of on-state current

59

Delay time

111

Fall time charge

123

Forward gate continuous (direct) current

76

Forward gate continuous (direct) voltage

31

Forward gate power dissipation

103

Forward recovery current

72

Forward recovery time

117

Forward voltage

2

Gate continuous (direct) current

74

Gate continuous (direct) voltage

29

Gate controlled turn-off delay time

119

Gate controlled turn-off fall time

120

Gate controlled turn-off time

118

Gate current

73

Gate non-trigger continuous (direct) current

82

Gate non-trigger continuous (direct) voltage

37

Gate non-turn-off continuous (direct) current

86

Gate non-turn-off continuous (direct) voltage

41

Gate power dissipation

101

Gate trigger continuous (direct) current

80

Gate trigger continuous (direct) voltage

35

Gate turn-off continuous (direct) current

84

Gate turn-off continuous (direct) voltage

39

Gate voltage

28

Holding current

48

Latching current

49

Mean gate power dissipation

102

Mean off-state power dissipation

92

Mean on-state current

52

Mean on-state power dissipation

94

Mean power dissipation

90

Mean reverse conducting current

67

Mean reverse conducting power dissipation

98

Non-repetitive peak off-state voltage

6

Non-repetitive peak reverse voltage

21

Off-state current

44

Off-state power dissipation

91

Off-state recovered charge

124

Off-state voltage

3

On-state current

50

On-state energy loss

107

On-state power dissipation

93

On-state slope resistance

88

On-state threshold voltage

17

On-state voltage

14

Overload on-state current

55

Overload reverse conducting current

70

Peak forward gate current

77

Peak forward gate voltage

32

Peak gate current

75

Peak gate non-trigger current

83

Peak gate non-trigger voltage

38

Peak gate non-turn-off current

87

Peak gate non-turn-off voltage

42

Peak gate power dissipation

105

Peak gate trigger current

81

Peak gate trigger voltage

36

Peak gate turn-off current

85

Peak gate turn-off voltage

40

Peak gate voltage

30

Peak on-state voltage

16

Peak reverse conducting voltage

26

Peak reverse gate current

79

Peak reverse gate voltage

34

Peak thermal resistance of a thyristor

126а

Peak trigger voltage

10

Peak working off-state voltage

8

Peak working reverse voltage

23

Principal current

43

Principal voltage

1

Rate of rise of off-state voltage

11

Rate of rise of on-state current

58

Recovered charge

121

Repetitive peak off-state current

47

Repetitive peak off-state voltage

7

Repetitive peak on-state current

54

Repetitive peak reverse conducting current

69

Repetitive peak reverse current

63

Repetitive peak reverse voltage

22

Reverse breakdown voltage

20

Reverse conducting current

65

Reverse conducting power dissipation

97

Reverse conducting slope resistance

89

Reverse conducting threshold voltage

27

Reverse conducting voltage

24

Reverse current

61

Reverse gate continuous (direct) current

78

Reverse gate continuous (direct) voltage

33

Reverse gate power dissipation

104

Reverse power dissipation

95

Reverse recovery current

64

Reverse recovery current fall time

116

Reverse recovery current rise time

115

Reverse recovery time

114

Reverse voltage

18

Rise time

112

Rise time charge

122

R. M. S. on-state current

53

R. M. S. reverse conducting current

68

Safety factor

57

Surge (non-repetitive) on-state current

56

Surge (non-repetitive) reverse conducting current

71

Surge reverse power dissipation

96

Thermal capacitance

133

Thermal junction-anode resistance

131

Thermal junction-cathode resistance

132

Thermal junction-to-ambient resistance

129

Thermal junction-to-case resistance

130

Thermal on-state resistance

127

Thermal resistance

126

Thermal reverse conducting resistance

128

Total capacitance

125

Total energy loss

106

Transient thermal impedance

134

Transient thermal junction-to-ambient impedance

135

Transient thermal junction-to-case impedance

136

Trigger voltage

9

Turn-off current

60

Turn-off energy loss

109

Turn-off power dissipation

100

Turn-off time

113

Turn-on-energy loss

108

Turn-on power dissipation

99

Turn-on time

110

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Capacité thermique

133

Capacité totale

125

Charge de décroissance

123

Charge de recouvrement direct

124

Charge de recouvrement inverse

121

Charge de temps de croissance

122

Courant à l’état bloqué

44

Courant à l’état conducteur dans le sens inverse

65

Courant à l’état passant

50

Courant continu d’amorcage de gâchette

80

Courant continu de désamorcage de gâchette

84

Courant continu de gâchette

74

Courant continu de non-amorcage de commande

82

Courant continu (permanent) à l’état bloqué

45

Courant continu (permanent) à l’état conducteur dans le sens inverse

66

Courant continu (permanent) à l’état passant

51

Courant d’accrochage

49

Courant d’amorcage de pointe de gâchette

81

Courant de désamorcage

60

Courant de désamorcage de gâchette

85

Courant de gâchette

73

Courant de non-amorcage de pointe de gâchette

83

Courant de non-désamorcage de gâchette

86

Courant de non-désamorcage de pointe de gâchette

87

Courant de pointe de gâchette

75

Courant de pointe répétitif à l’état blogué

47

Courant de pointe répétitif à l’état conducteur dans le sens inverse

69

Courant de pointe répétitif à l’état passant

54

Courant de recouvrement direct

72

Courant de recouvrement inverse

64

Courant de retournement

46

Courant de surcharge accidentelle à l’état conducteur dans le sens inverse

71

Courant de surcharge accidentelle à l’état passant

56

Courant de surcharge prévisible à l’état conducteur dans le sens inverse

70

Courant de surcharge prévisible à l’état passant

55

Courant direct continu de gâchette

76

Courant direct de pointe de gâchette

77

Courant efficace à l’état conducteur dans le sens inverse

68

Courant efficace à l’état passant

53

Courant hyposatique ou de maintien

48

Courant inverse

61

Courant inverse continu de gâchette

78

Courant inverse continu (permanent)

62

Courant inverse de pointe de gâchette

79

Courant inverse de pointe répétitif

63

Courant moyen à l’état conducteur dans lens inverse

67

Courant moyen à l’état passant

52

Courant principal

43

Facteur de sécurité

57

Impédance thermique transitoire

134

Impédance thermique transitoire entre la jonction et 1’ambiance

135

Impédance thermique transitoire entre la jonction et le boîtier

136

Pertes d’énergie à l’état passant

107

Pertes d’énergie d’amorcage

108

Pertes d’énergie de désamorcage

109

Pertes d’énergie totale

106

Puissance dissipée à l’état bloque

91

Puissance dissipée à l’état bloqué dans le sens inverse

95

Puissance dissipée à l’état conducteur dans le sens inverse

97

Puissance dissipée à l’état passant

93

Puissance dissipée d’amorcage

99

Puissance dissipée de désamorcage

100

Puissance dissipée de gâchette

101

Puissance dissipée de gâchette inverse

104

Puissance dissipée de pointe de gâchette

105

Puissance dissipée de surcharge accidentelle dans le sens inverse

96

Puissance dissipée directe de gâchette

103

Puissance dissipée moyenne à l’état bloqué

92

Puissance dissipée moyenne à l’état conducteur dans le sens inverse

98

Puissance dissipée moyenne à l’état passant

94

Puissance dissipée moyenne de gâchette

102

Résistance apparente à l’état conducteur dans le sens inverse

89

Résistance apparente à l’état passant

88

Résistance thermique

126

Résistance thermique à l’état conducteur dans le sens inverse

128

Résistance thermique à l’état passant

127

Résistance thermique de pointe d’un thyristor

126а

Résistance thermique entre la jonction et la cathode

132

Résistance thermique entre la jonction et 1’ambiance

129

Résistance thermique entre la jonction et 1’anode

131

Résistance thermique entre la jonction et le boîtier

130

Retard à la croissance

111

Temps d’amorcage

110

Temps de croissance

112

Temps de croissance d’un courant de recouvrement inverse

115

Temps de décroissance d’un courant de recouvrement inverse

116

Temps de décroissance par la gâchette

120

Temps de désamorcage

113

Temps de désamorcage par la gâchette

118

Temps de recouvrement direct

117

Temps de recouvrement inverse

114

Temps de retard par la gâchette

119

Tension à l’état bloqué

3

Tension à l’état conducteur dans le sens inverse

24

Tension à l’état passant

14

Tension continue d’amorcage par la gâchette

39

Tension continue de désamorcage par la gâchette

35

Tension continue de non-amorcage par la gâchette

37

Tension continue (directe) de gâchette

29

Tension continue (permanente) à l’état bloqué

4

Tension continue (permanente) à l’état conducteur dans le sens inverse

25

Tension continue (permanente) à l’état passant

15

Tension d’amorcage

9

Tension d’amorcage de pointe

10

Tension de fonctionnement de pointe à l’état bloqué

8

Tension de gâchette

28

Tension de non-désamorcage par la gâchette

41

Tension de pointe à l’état conducteur dans le sens inverse

26

Tension de pointe à l’état passant

16

Tension de pointe d’amorcage par la gâchette

36

Tension de pointe de désamorcage par la gâchette

40

Tension de pointe de gâchette

30

Tension de pointe de non-amorcage par la gâchette

38

Tension de pointe de non-desamorcage de gâchette

42

Tension de retournement

5

Tension de seuil à l’état conducteur dans le sens inverse

27

Tension de seuil à l’état passant

17

Tension directe

2

Tension directe continue de gâchette

31

Tension directe de pointe de gâchette

32

Tension inverse

18

Tension inverse continue de gâchette

33

Tension inverse continue (permanente)

19

Tension inverse de claquage

20

Tension inverse de pointe

23

Tension inverse de pointe de gâchette

34

Tension inverse de pointe non-répétitive

21

Tension inverse de pointe répétitive

22

Tension non-répétitive de pointe à l’état bloqué

6

Tension principale

1

Tension répétitive de pointe à l’état bloqué

7

Vitesse critique de croissance de la tension à l’état bloqué

12

Vitesse critique de croissance de la tension de commutation

13

Vitesse critique de croissance du courant à l’état passant

59

Vitesse de croissance de la tension à l’état bloqué

11

Vitesse de croissance du courant à l’état passant

58

ПРИЛОЖЕНИЕ 1 (Исключено, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

Анодная характеристика тиристора, не проводящего в обратном направлении

1 - характеристика открытого состояния; 2 - характеристика закрытого состояния; а - характеристика, соответствующая нулевому току управления или диодному тиристору; б - характеристика, соответствующая текущему прямому току управления; 3 - характеристика обратного непроводящего состояния; 4 - область пробоя; 5 - область отрицательного динамического сопротивления; 6 - точка переключения; 7 - прямолинейная аппроксимация характеристики открытого состояния; IН - ток удержания; UT(TO) - пороговое напряжение; rт - динамическое сопротивление в открытом состоянии; U(во) - напряжение переключения; I(во) - ток переключения; U(BR) - обратное напряжение пробоя

Черт. 1

Анодная характеристика тиристора, проводящего в обратном направлении

1 - характеристика открытого состояния; 2 - характеристика закрытого состояния; а - характеристика, соответствующая нулевому току управления или диодному тиристору; б - характеристика, соответствующая прямому току управления отличному от нуля; 3 - обратная характеристика; 4 - область отрицательного динамического сопротивления; 5 - точка переключения; 6 - прямолинейная аппроксимация характеристики открытого состояния; 7 - прямолинейная аппроксимация характеристики обратного проводящего состояния; Iн - ток удержания; UT(ТO) - пороговое напряжение; UR(ТO) - пороговое напряжение в обратном проводящем состоянии; rт - динамическое сопротивление в открытом состоянии; rR - динамическое сопротивление в обратном проводящем состоянии; U(во) - напряжение переключения; I(во) - ток переключения

Черт. 2

Анодная характеристика асимметричного тиристора

1 - характеристика открытого состояния; 2 - характеристика закрытого состояния; а - характеристика, соответствующая нулевому току управления или диодному тиристору; б - характеристика, соответствующая прямому току управления, отличному от нуля; 3 - характеристика обратного непроводящего состояния; 4 - область отрицательного динамического сопротивления; 5 - точка переключения; 6 - прямолинейная аппроксимация характеристики открытого состояния; 7 - область пробоя; Iн - ток удержания; UТ(ТO) - пороговое напряжение; rт - динамическое сопротивление в открытом состоянии; U(во) - напряжение переключения; IBO - ток переключения; UBR - обратное напряжение пробоя

Черт. 2а

Основная характеристика симметричного тиристора

1 - характеристика открытого состояния; 2 - характеристика закрытого состояния; а - характеристика, соответствующая нулевому току управления или диодному тиристору; б - характеристика, соответствующая току управления, отличному от нуля; 3 - область отрицательного динамического сопротивления; 4 - точка переключения; 5 - прямолинейная аппроксимация характеристики открытого состояния; IH1, IH2 - ток удержания; UТ(ТO)1, UТ(ТO)2 - пороговое напряжение; rT1, rT2 - динамическое сопротивление в открытом состоянии; U(BO)1, U(BO)2 - напряжение переключения; I(BO)1, I(BO)2 - ток переключения

Черт. 3

Предельно допустимые значения тиристоров по напряжению

UD - постоянное напряжение в открытом состоянии; UDWM - рабочее импульсное напряжение в закрытом состоянии; UDRM - повторяющееся импульсное напряжение в закрытом состоянии; UDSM - неповторяющееся импульсное напряжение в закрытом состоянии; UR - постоянное обратное напряжение; URWM - рабочее импульсное обратное напряжение; URRM - повторяющееся импульсное обратное напряжение; URSM - неповторяющееся импульсное обратное напряжение

Черт. 4

Предельно допустимые значения тиристора, не проводящего в обратном направлении, по току

IT(av) - средний ток в открытом состоянии; IT(RSM) - действующий ток в открытом состоянии; ITRM - повторяющийся импульсный ток в открытом состоянии; IT(Ov) - ток перегрузки в открытом состоянии; ITSM - ударный ток в открытом состоянии

Черт. 5

Предельно допустимые значения тиристора, проводящего в обратном направлении, по току

IT(av) - средний ток в открытом состоянии; IT(RMS) - действующий ток в открытом состоянии; ITRM - повторяющийся импульсный ток в открытом состоянии; IT(OV)  - ток перегрузки в открытом состоянии; ITSM - ударный ток в открытом состоянии; IR(av) - средний ток в обратном проводящем состоянии; IR(RMS) - действующий ток в обратном проводящем состоянии; IRRM - повторяющийся импульсный ток в обратном проводящем состоянии; IR(ov) - ток перегрузки в обратном проводящем состоянии; IRSM - ударный ток в обратном проводящем состоянии

Черт. 6

Критическая скорость нарастания коммутационного напряжения

 - критическая скорость нарастания коммутационного напряжения.

Примечание. iD, iR, UD, UR - для тиристоров, проводящих в обратном направлении;

iD1, iT2, UD1, UT2 - для симметричных тиристоров

Черт. 7

Процесс включения тиристора по управляющему электроду

td - время задержки по управляющему электроду; tг - время нарастания по управляющему электроду; tt - время включения по управляющему электроду.

Примечание. Указанные значения 10 % и 90 % наиболее часто применяемые при измерении параметров

Черт. 8

Процесс выключения тиристоров по основной цепи

tq - время выключения

Черт. 9

Процесс восстановления тиристора, не проводящего в обратном направлении

trr - время восстановления; ts - время запаздывания; tf - время спада; Qrr - заряд восстановления; Qs - заряд запаздывания; Qf - заряд спада.

Примечание. Указанные значения 25 % и 90 % наиболее часто применяемые при измерении параметров

Черт. 10

Процесс прямого восстановления тиристора, проводящего в обратном направлении

tdr - время прямого восстановления; Qdr - заряд прямого восстановления.

Примечание. Указанные значения 25 % и 90 % наиболее часто применяемые при измерении параметров

Черт. 11

Процесс запирания тиристора по управляющему электроду

tgl - время запаздывания по управляющему электроду; tgf - время спада по управляющему электроду; tgq - время запирания по управляющему электроду.

Примечание. Указанные значения 10 % и 90 % наиболее часто применяемые при измерении параметров

Черт. 12

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Справочное

ТЕРМИНЫ И БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ПАРАМЕТРОВ ИМПУЛЬСОВ ТОКА И НАПРЯЖЕНИЯ

Термин

Буквенное обозначение

русское

международное

1. Скорость спада тока в открытом состоянии

2. Скорость нарастания импульсного тока управления

3. Длительность импульса тока или напряжения в закрытом состоянии

tи,зс

tfd

4. Длительность импульса тока или напряжения в открытом состоянии

tи

ti

5. Длительность импульса тока или напряжения управления

ty

tG







© 2013 Ёшкин Кот :-)
