ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ГОРЛОВИНЫ СУДОВЫЕ СТАЛЬНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 2021-90
(СТ СЭВ 2163-89)







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОРЛОВИНЫ СУДОВЫЕ СТАЛЬНЫЕ

Технические условия

Ships steel manholes. Specifications

ГОСТ
2021-90

(СТ СЭВ 2163-89)

Срок действия с 01.01.91

до 01.01.96

Настоящий стандарт распространяется на овальные судовые стальные горловины, предназначенные для установки на кораблях, судах и плавсредствах.

Стандарт не распространяется на горловины, устанавливаемые на судах с динамическими принципами поддержания.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Горловины должны быть изготовлены в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

1.2. Типы и основные размеры

1.2.1. Горловины должны изготовляться следующих типов:

В - низкие, крепление крышек шпильками;

С - высокие, крепление крышек болтами с шестигранной головкой;

D - потайные, крепление крышек шпильками.

1.2.2. Основные и присоединительные размеры горловин и их деталей должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.

1.2.3. Предельные отклонения размеров и шероховатость поверхностей деталей горловин - по конструкторской документации, утвержденной в установленном порядке.

1.2.4. Каждая крышка горловины должна быть оборудована двумя отжимными болтами М12 или М16, облегчающими снятие крышки. На крышке толщиной 4 мм должны быть установлены наварыши под эти болты.

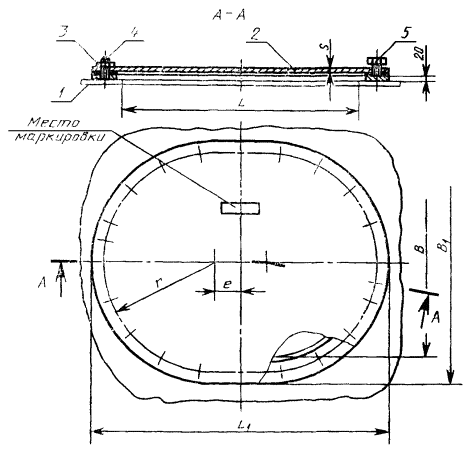

Горловина типа В

1 - обделка; 2 - крышка; 3 - гайка М20; 4 - шпилька М20; 5 - отжимной болт

Черт. 1

Таблица 1

Размеры, мм

L×B

L1

B1

е

r

S

Количество гаек, шпилек, шт.

450×350

594

494

50

225

4, 6, 8, 10

16

500×400

644

544

50

250

4, 6, 8, 10, 12

18

600×400

744

544

100

250

4, 6, 8, 10, 12

20

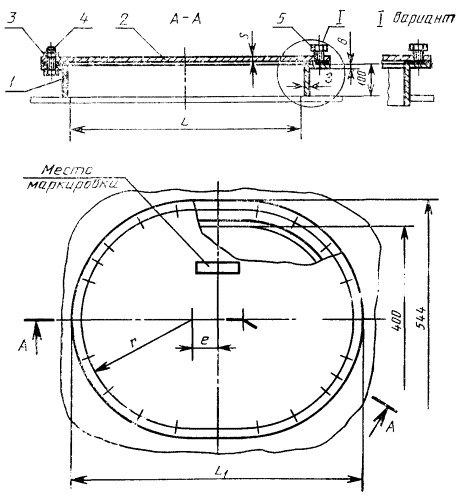

Горловина типа С

1 - комингс; 2 - крышка; 3 - гайка М20; 4 - болт М20; 5 - отжимной болт

Черт. 2

Таблица 2

Размеры, мм

L

L1

е

r

S

Количество гаек, болтов, шт.

500

644

50

250

4, 6, 8, 10, 12

18

600

744

100

250

8, 10, 12

20

Примечание. Допускается высота комингса до 200 мм.

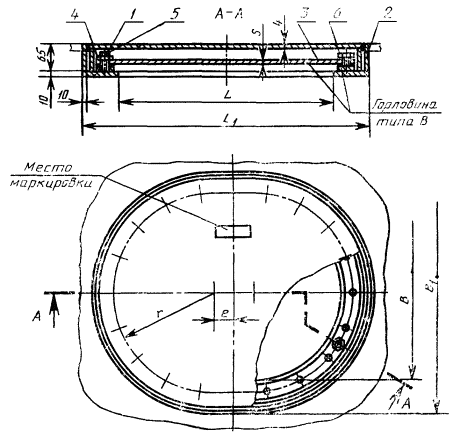

Горловина типа D

1 - верхняя крышка; 2 - потайной комингс; 3 - крышка горловины типа В; 4 - гайка М20; 5 - шпилька М20; 6 - отжимкой болт

Черт. 3

Таблица 3

Размеры, мм

l×b

L1

B1

е

r

s

Количество гаек, шпилек, шт.

500×400

700

600

50

250

4, 6, 8, 10

18

600×400

800

600

100

250

8, 12

20

Примечание. Допускается установка дополнительных рёбер жесткости на верхних крышках горловин.

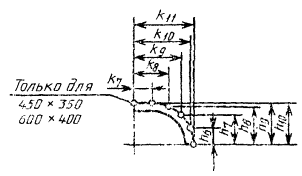

Размеры крепления горловин типов В и С

Черт. 4

Таблица 4

Размеры, мм

l×b

Количество отверстий

h6

h7

h8

h9

h10

k7

k8

k9

k10

k11

450×350

16

97

176

219

-

225

-

101

190

253

275

500×400

18

96

177

231

250

-

49

145

227

231

300

600×400

20

96

177

231

250

250

99

195

276

331

350

1.2.5. На крышках горловин типа В, устанавливаемых в потайные горловины типа D, дополнительно должны быть установлены наварыши для крепления верхней крышки.

1.2.6. Конструктивные элементы сварных соединений - по ГОСТ 14771, допускаются - по ГОСТ 5264.

1.2.7. Пример условного обозначения горловины типа С размерами в свету 600×400 мм с крышкой толщиной 10 мм:

Горловина С 600×400×10 ГОСТ 2021-90

1.2.8. Условные обозначения горловин, обозначения чертежей, коды ОКП, допускаемые давления и массы приведены в приложении 2.

1.3. Характеристики

1.3.1. Горловины должны быть устойчивы к изменениям температур в диапазоне от 228 К (минус 45 °С) до 353 К (плюс 70 °С).

Горловины, предназначенные для судов, эксплуатируемых круглогодично в районах с холодным климатом, должны быть стойкими к воздействию низких температур до 223 К (минус 50 °С).

1.3.2. Горловины должны быть защищены от действия коррозии способом, указанным в конструкторской документации.

1.3.3. Срок службы горловин - 25 лет со дня сдачи в эксплуатацию.

Срок службы до заводского ремонта - 10 лет.

1.3.4. Детали горловин должны быть изготовлены из свариваемой стали с временным сопротивлением Rm не менее 400 МПа.

1.3.5. Уплотнение горловин должно соответствовать условиям эксплуатации и быть стойким к воздействию морской воды, масла, ультрафиолетовых лучей.

1.4. Комплектность

1.4.1. В объем поставки горловин входят для типа:

В - крышка, обделка, шпильки;

С - крышка, комингс;

D - крышка горловины типа В, потайной комингс, верхняя крышка, шпильки.

1.5. Маркировка

1.5.1. Горловины маркируют ударным способом на глубину 0,5 мм шрифтом 5-Пр3 по ГОСТ 26.020.

Маркировка должна содержать:

товарный знак или наименование предприятия-изготовителя;

обозначение основного конструкторского документа;

дату изготовления (месяц, год).

1.6. Упаковка

1.6.1. Горловины поставляют без упаковки.

2. ПРИЕМКА

2.1. Для проверки соответствия горловин требованиям настоящего стандарта предприятие-изготовитель проводит приемосдаточные испытания.

2.2. На приемосдаточные испытания горловины предъявляют партиями. Партия должна состоять из горловин одного типоразмера, прошедших операционный контроль на соответствие требованиям пп. 1.2.2 - 1.2.6, 1.3.2, 1.3.4.

2.3. Количество горловин в партии не должно превышать 50.

2.4. При приемосдаточных испытаниях горловины в количестве 10 % партии (но не менее двух) должны быть проверены на соответствие требованиям пп. 1.1, 1.2.1, 1.4.1, 1.5.1, 1.6.1.

2.5. Соответствие горловин требованиям пп. 1.3.1, 1.3.3, 1.3.5 обеспечивается конструкцией горловин, применяемыми марками материалов и покрытием, указанными в чертежах.

2.6. Если при приемке будут обнаружены горловины, не соответствующие требованиям, указанным в пп. 2.2, 2.4, 2.5, партия возвращается для устранения дефектов, после чего партия предъявляется повторно. Результаты повторной приемки являются окончательными.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Контроль по пп. 1.1, 1.2.1, 1.2.4, 1.2.5, 1.3.2, 1.4.1, 1.5.1, 1.6.1 проводят визуальным осмотром. Внешний вид горловин должен соответствовать изображенному на чертежах. Маркировка должна быть четкой и легко читаемой.

3.2. Контроль размеров по пп. 1.2.2, 1.2.3 проводят сличением с чертежами и измерениями размеров измерительным инструментом, обеспечивающим требуемую чертежами точность.

3.3. Выполнение требований пп. 1.3.1 - 1.3.3, 1.3.5 контролируется по рабочим чертежам и сертификатам.

3.4. Контроль шероховатости по п. 1.2.3 проводят визуальным осмотром и сличением с эталонными образцами шероховатости, изготовленными по ГОСТ 9378.

3.5. Контроль качества сварных швов по п. 1.2.6 - по ГОСТ 3242.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Условия транспортирования горловин - 9 (ОЖ1) по ГОСТ 15150.

4.2. Транспортирование горловин должно производиться в контейнерах по ГОСТ 19667 железнодорожным, водным или автомобильным транспортом открытым транспортным средством в соответствии с Правилами перевозок грузов, действующими на транспорте данного вида. Загрузка контейнеров должна производиться до полной грузоподъемности. Укладка и раскрепление горловин должны исключить перемещение и сдвиг горловин при транспортировании. Способ раскрепления - по технологии, принятой на предприятии - изготовителе горловин. Погрузка и крепление контейнеров должны соответствовать техническим условиям погрузки и крепления грузов, утвержденным МПС.

4.3. Транспортная маркировка контейнеров - по ГОСТ 14192.

4.4. Отправку горловин небольшими партиями допускается производить автомобильным транспортом способом, принятым на предприятии-изготовителе и соответствующим Правилам перевозок грузов.

4.5. Условия хранения горловин - 2 (С) по ГОСТ 15150.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие горловин требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и монтажа.

5.2. Гарантийный срок эксплуатации горловин для кораблей и судов, изготовляемых для заказчика, - 5 лет, для остальных - 14 мес со дня подписания приемного акта на корабль или судно.

ПРИЛОЖЕНИЕ 1

Справочное

Соответствие требований СТ СЭВ 2163 требованиям ГОСТ 2021

ГОСТ 2021

СТ СЭВ 2163

Пункт

Содержание требований

Пункт

Содержание требований

Стандарт в целом

Регламентируются требования к овальным горловинам

Стандарт в целом

Регламентируются требования к овальный и круглым горловинам

Вводная часть

Регламентируется ограничение применения горловин на судах с ДПП

Вводная часть

Ограничение применения горловин не регламентируется

1.2.2

Регламентируются требования к горловинам:

типа В:

450×350×4, 6, 8, 10;

500×400×4, 6, 8, 10, 12;

600×400×4, 6, 8, 10, 12;

1.2

Регламентируются требования к горловинам типа В:

450×350×4 - 24;

500×400×4 - 24;

600×400×4 - 24;

600×450×4 - 24;

типа С:

500×400×4, 6, 8, 10, 12;

600×400×8, 10, 12



типа С:

450×350×4 - 24;

500×400×4 - 24;

600×400×4 - 24;

600×450×4 - 24;

типа D:

500×400×4, 6, 8, 10;

600×400×8, 12



типа D:

450×350×4 - 24;

500×400×4 - 24;

600×400×4 - 24;

600×450×4 - 24.

Регламентируется применение горловин типа С с толщиной комингса 8 мм и типа D с толщиной верхней крышки 4 мм



Регламентируется применение горловин типа С толщиной комингса 6 - 12 мм и типа D толщиной верхней крышки 4 - 12 мм

1.2.3

Конкретные значения отклонений размеров не регламентируются

2.8

Регламентируются конкретные значения отклонений размеров

1.2.4

Регламентируется установка наварышей на крышках толщиной 4 мм

2.7

Установка наварышей не регламентируется

1.2.5

Регламентируется установка наварышей на крышках горловин типа В, устанавливаемых в горловины типа D

-

-

1.3.3

Регламентируются сроки службы горловин

-

-

1.4.1

Регламентируется комплектность при поставке горловин

-

-

2.1 - 2.6;

Регламентируются объем приемки, методы контроля, правила транспортирования, хранения, гарантии изготовителя

-

-

3.1 - 3.5;

4.1 - 4.3;

5.1 - 5.2

ПРИЛОЖЕНИЕ 2

Справочное

Условные обозначения горловин, обозначения чертежей, коды ОКП, допускаемые давления и массы

Размеры, мм

Тип

Размер в свету

Толщина

Условное обозначение

Обозначение чертежа

Код ОКП

Допускаемое давление, кПа (кгс/см2)

Масса, кг

крышки

комингса

верхней крышки

В

450×350

4

-

-

Горловина В:450×350×4

РИДФ.364 136.010

64 2361 7055

80(0,8)

23,0

6

-

-

450×350×6

                          -01

64 2361 7056

180(1,8)

26,1

8

-

-

450×350×8

                          -02

64 2361 7057

250(2,5)

29,8

10

-

-

450×350×10

                          -03

64 2361 7058

300(3,0)

33,9

500×400

4

-

-

Горловина В: 500×400×4

                          -04

64 2361 7060

70(0,7)

25,8

6

-

-

500×400×6

                          -05

64 2361 7061

150(1,5)

29,8

8

-

-

500×400×8

                          -06

64 2361 7062

230(2,3)

34,1

10

-

-

500×400×10

                          -07

64 2361 7063

300(3,0)

36,9

12

-

-

500×400×12

                          -08

64 2361 7064

300(3,0)

43,4

600×400

4

-

-

Горловина В: 600×400×4

                          -09

64 2361 7065

45(0,4)

29,4

6

-

-

600×400×6

                          -10

64 2361 7066

120(1,2)

34,2

8

-

-

Горловина В: 600×400×8

РИДФ.364136.010-11

64 2361 7067

180(1,8)

39,3

10

-

-

600×400×10

                                 -12

64 2361 7068

280(2.3)

45,0

12

-

-

600×400×12

                                 -13

64 2361 7070

300(3,0)

50,3

с

500×400

4



-

Горловина С: 500×400×4

РИДФ.364136.011

64 2361 7071

50(0,3)

28,4

6



-

500×400×6

                                 -01

64 2361 7072

130(1,3)

32,4

8



-

500×400×8

                                 -02

64 2361 7073

220(2,2)

36,7

10



-

500×400×10

                                 -03

64 2361 7074

300(3,0)

41,3

12

8

-

500×400×12

                                 -04

64 2361 7075

300(3,0)

45,7

600×400

8



-

Горловина С: 600×400×8

                                 -05

64 2361 7076

175(1,75)

42,4

10



-

600×400×10

                                 -06

64 2361 7077

270(2,7)

47,7

12



-

600×400×12

                                 -07

64 2361 7078

300(3,0)

53,2

д

500×400

4

-



Горловина Д: 500×400×4

РИДФ.364136.012-06

64 2361 7080

50(0,5)

63,5

6

-



500×400×6

                                 -07

64 2361 7081

130(1,3)

67,4

8

-



500×400×8

                                 -08

64 2361 7082

220(2,2)

71,0

10

-

4

500×400×10

                                 -09

64 2361 7083

300(3,0)

75,7

600×400

8

-



Горловина Д: 600×400×8

                                 -10

64 2361 7084

175(1,75)

81,8

12

-



600×400×12

                                 -11

64 2361 7085

300(3,0)

91,9

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством судостроительной промышленности СССР

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 25.04.90 № 1010

3.    Срок первой проверки - 1995 г.

Периодичность проверки - 5 лет

4.    Стандарт содержит требования СТ СЭВ 2163-89 и ИСО 5894-78

5.    ВЗАМЕН ГОСТ 2021-79

6.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
