БАНДАЖИ ЧЕРНЫЕ ИЗ УГЛЕРОДИСТОЙ
СТАЛИ ДЛЯ ПОДВИЖНОГО СОСТАВА
ЖЕЛЕЗНЫХ ДОРОГ УЗКОЙ КОЛЕИ

ПРОФИЛИ И РАЗМЕРЫ



ГОСТ 20179-74





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 сентября 1974 г. № 2097 срок введения установлен

с 01.01.1976 г.

Проверен в 1980 г.

1. Настоящий стандарт распространяется на черные бандажи для локомотивов, вагонов и подвижного состава специального назначения и устанавливает их профили и размеры.

2. Бандажи должны изготовляться двух профилей - I и II. Бандажи профиля II применяют для рудничных электровозов. Размеры бандажа профиля I должны соответствовать приведенным на черт. 1 и в табл. 1, профиля II - на черт. 2 и в табл. 2.

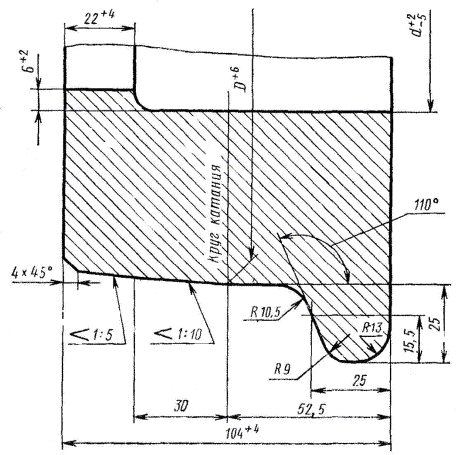

Профиль

Черт. 1.

Таблица 1

Размеры в мм

Обозначение бандажа профиля I номинальными диаметрами: внутренним d = 470 мм и по кругу катания D = 616 мм:

Бандаж I 470´616 ГОСТ 20179-74

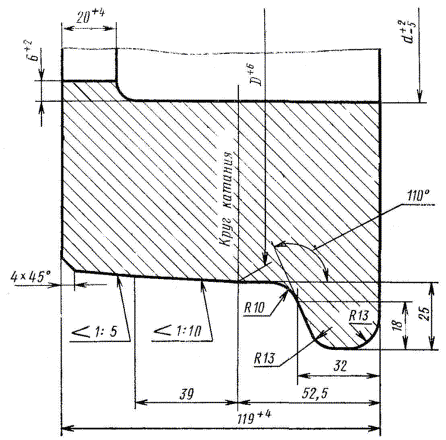

Профиль II

Черт. 2

Таблица 2

Размеры в мм

Обозначение бандажа профиля II номинальными диаметрами: внутренним d = 566 мм и по кругу катания D = 686 мм:

Бандаж II 566´686 ГОСТ 20179-74

Примечание. Допускается уклон на внутренней боковой поверхности бандажа до 1°, а также овальность, разностенность и другие отклонения от геометрической формы бандажа по окружностям в пределах полей допусков на внутренний и наружный диаметры.

(Измененная редакция, Изм. № 1).

3. Технические требования к черным бандажам - по ГОСТ 17055-71.

4. Массу черных бандажей следует подсчитывать по номинальным размерам с учетом допустимых предельных отклонений при плотности стали 7,85 г/см³.

5. Бандажи, предназначенные для ремонтных целей, диаметрами (D и d) и шириной, отличающимися от указанных в настоящем стандарте, должны изготовляться по рабочим чертежам, утвержденным в установленном порядке, и в соответствии с требованиями ГОСТ 17055-71.
